QFX5110ポートパネル

スイッチの概要

QFX5110-48Sのポートパネルは、スタンドアロンスイッチとして動作する場合、48個の論理10-GbEポートをサポートします。これらのデータ ポート(0 ~ 47)は、1 Gbps または 10 Gbps SFP+ トランシーバのいずれかをサポートします。また、SFP+ DAC ケーブルと 10 Gbps アクティブ光ケーブル(AOC)は、どのアクセス ポートでも使用できます。Junos OSリリース18.3R1以降、10-GbEポートは100 Mbpsもサポートしています。

残りの 4 個の QSFP28 ポート(48 ~ 51)は、40 GbE または 100 GbE の速度をサポートします。各ポートは、独立した100-GbEポートまたは独立した40-GbEポートとして設定できます。これらのポートは、通常、QFX5110 バーチャル シャーシまたは VCF(バーチャル シャーシ ファブリック)のアップリンクまたは VCP(バーチャル シャーシ ポート)として使用されます。40 GbE モードでは、これらのポートは QSFP+ から SFP+ DAC ブレークアウト(DACBO)ケーブルを使用してチャネル化できます。

図 1 は、QFX5110-48S のポート パネルを示しています。

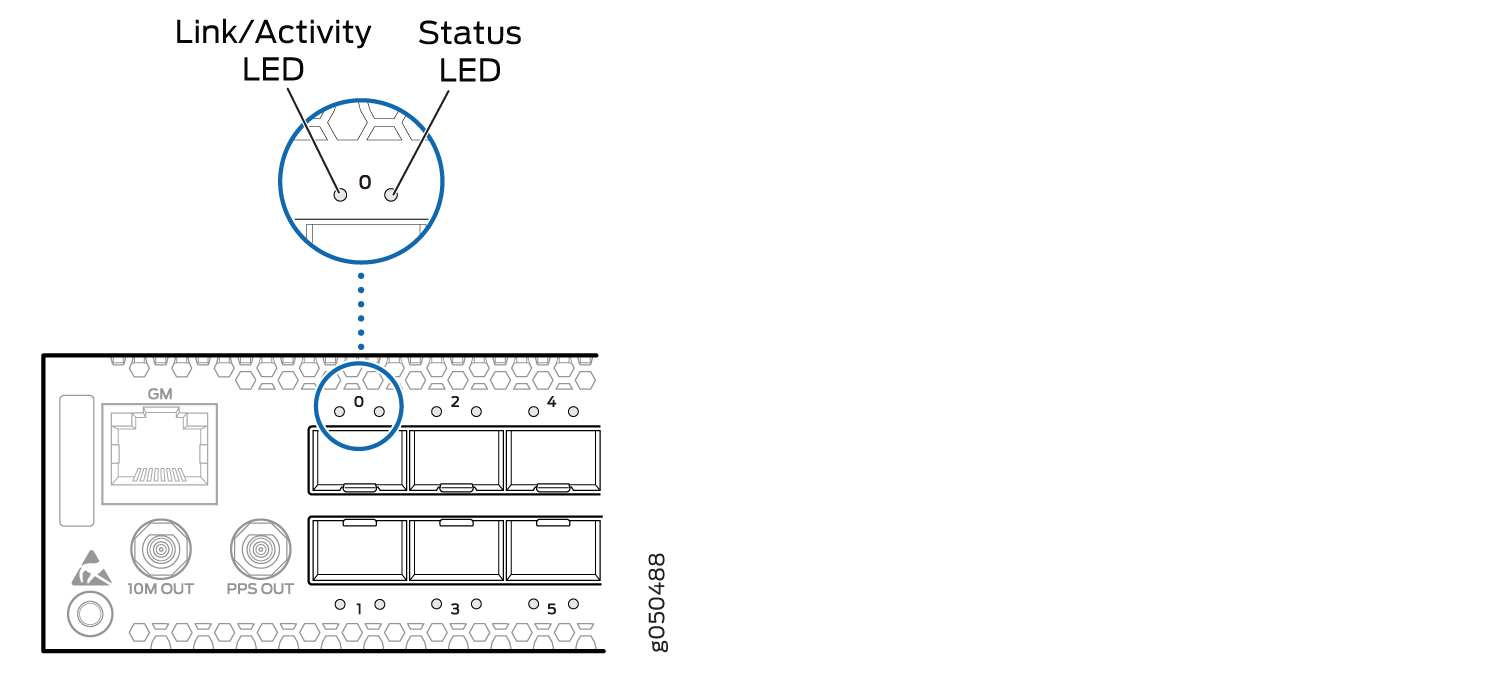

図 1:QFX5110-48S ポート パネル

1 — ESD(静電放電)端子	4 — QSFP28 ポート x 4
2 — RJ-45 接続とグランドマスター クロック	5 — 10 Mhzの出力クロック
3 — SFP+ ポート x 48	6 — PPS(パルス/秒)出力接続 x 1

ネットワーク ポート

QFX5110-48Sデバイスポート(0 ~ 47)は以下をサポートします。

• 10 Gbps SFP+ トランシーバ

• 1 Gbps SFP トランシーバ

• SFP+ダイレクトアタッチ銅線(DAC)ケーブル

• SFP+ アクティブ光ケーブル(AOC)

QFX5110-48Sアップリンクポート(48 ~ 51)は以下をサポートします。

• 100 Gbps QSFP28 トランシーバ

• 40 Gbps QSFP+ トランシーバ

• 100 Gbps AOC

• 40 Gbps AOC(Junos OS 18.3R1 以降)

• 100 Gbps QSFP28 DAC ケーブル

• 40 Gbps QSFP+ DAC ケーブル

• 40 Gbps QSFP+ から SFP+ DACBO ケーブル(銅線接続では 40 Gbps ブレークアウト~10 Gbps)

• 40 Gbps AOCBO ケーブル(光ファイバー接続では 40 Gbps ブレークアウトから 10 Gbps までブレークアウト)

インターフェイスのチャネライズ

ダウンストリームトラフィックの場合、QFX5110-48Sには、ポートのチャネル化に使用できる4個の物理ポートまたは16個の論理ポートがあります。デフォルトの100ギガビットイーサネットポートは、40ギガビットイーサネットとして設定することができ、この設定では、専用の40ギガビットイーサネットポートとして動作するか、銅線またはファイバーブレイクアウトケーブルを使用して4つの独立した10ギガビットイーサネットポートにチャネル化することができます。

ポートをチャネル化するには、 コマンドを使用してポート速度を set chassis fpc slot-number port port-number channel-speed speed 手動で設定します。速度は 10 ギガビット イーサネット、40 ギガビット イーサネット、または 100 ギガビット イーサネットに設定できます。ポートは、自動チャネル化をサポートしていません。

バーチャルシャーシとバーチャルシャーシファブリック

QFX5110スイッチをQFX5110バーチャルシャーシのメンバーとして接続するには、各スイッチとバーチャルシャーシ内の各メンバーをリング型トポロジーにリンクするケーブルの専用ポートのペアが必要です。リング内の各メンバーは、アップストリームメンバーとダウンストリームメンバーに少なくとも1つの直接VCP(バーチャルシャーシポート)接続を持っています。QFX5110スイッチは、プライマリ、バックアップ、またはラインカードの役割で推奨されます。QFX5110のメンバーは、QFX5110バーチャルシャーシ内でQFX5110メンバーとのみ混在できます。他のQFXシリーズやEXシリーズスイッチはサポートされていません。リング型トポロジー におけるQFX5110スイッチの配線の図については、 QFX5110バーチャルシャーシ でのQFX5110とQFX5100メンバーの接続を参照してください。

QFX5110スイッチをバーチャルシャーシファブリック(VCF)のスパインまたはリーフデバイスとして接続するには、VCFの各スパインデバイスとリーフデバイスを接続する専用ポートとケーブルのペアが必要です。すべてのスパインデバイスは、VCF内の各リーフデバイスに少なくとも1つの直接VCP接続を持っています。ケーブルの図については、 QFX5110バーチャルシャーシファブリックでのQFX5110の接続 を参照してください。

スイッチの概要

QFX5110-32Q のポートは、ネイティブで 40 Gbps または 100 Gbps の速度をサポートします。すべてのポートがトランシーバのタイプを自動検知し、ポートを対応する速度に設定します。QSFP+ ポートは、4 つの独立した 10 GbE ダウンストリーム ポートへのチャネル化をサポートできます。 インターフェイスのチャネル化を参照してください。すべてのネットワーク ポートはアップリンクまたはアクセス ポートとして設定できますが、ベスト プラクティスは 4 つの QSFP28 ポート(28 ~ 31)をアップリンクとして設定し、100 Gbps 速度を活用することです。

ポート パネルは、グランドマスター クロックへの PTP 接続も提供します(Junos OS リリース 18.1R1 が必要です)。また、10 MHz 秒あたりのパルス/秒(PPS)サブミニアチャー B(SMB)の入出力接続により、グランドマスター クロックとの間のタイミング ドリフトを測定できます。

図 2 は、QFX5110-32Q のポート パネルを示しています。

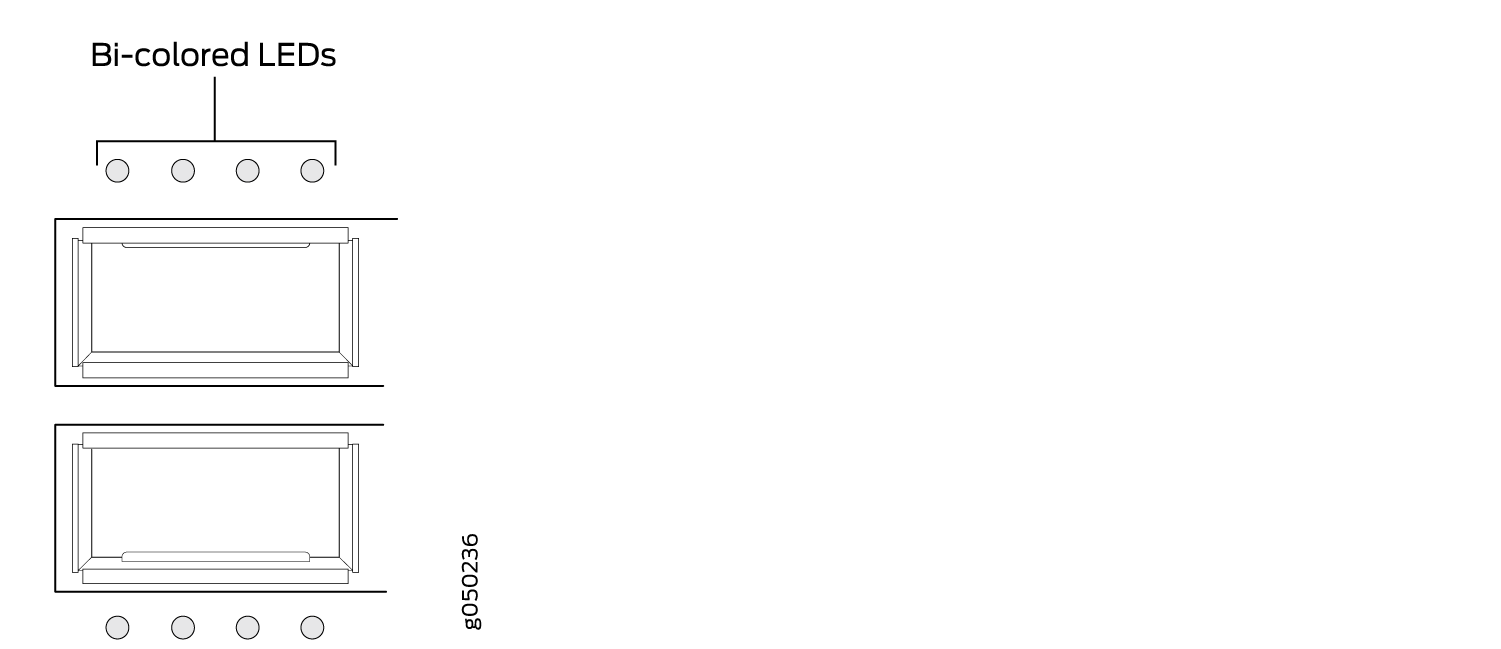

図 2:QFX5110-32Q ポート パネル

1 — ESD(静電放電)端子	4 — PPS(パルス/秒)出力接続 x 1
2 — RJ-45 接続とグランドマスター クロック	5 — QSFP+ ポート x 28
3 — 10 MHzの出力クロック	6 — QSFP28 ポート x 4

ネットワーク ポート

QFX5110-32Qデバイスポート(0 ~ 27)は以下をサポートします。

• 40 Gbps QSFP+ トランシーバ

• QSFP+ DAC(ダイレクトアタッチ銅線)ケーブル

• QSFP+ アクティブ光ケーブル(AOC)(Junos OS リリース 18.3R1 以降)

• 40 Gbps QSFP+ から SFP+ DACBO ケーブル(サポートされているポートの銅線接続では 40 Gbps が 10 Gbps にブレークアウト)

• 40 Gbps AOCBO ケーブル(サポートされているポートのファイバー接続では 40 Gbps が 10 Gbps にブレークアウト)

QFX5110-32Qアップリンクポート(28 ~ 31)は以下をサポートします。

• 100 Gbps QSFP28 トランシーバ

• 40 Gbps QSFP+ トランシーバ

• 100 Gbps AOC

• 40 Gbps AOC(Junos OS リリース 18.3R1 以降)

• 100 Gbps QSFP28 DAC ケーブル

• 40 Gbps QSFP+ DAC ケーブル

インターフェイスのチャネライズ

QFX5110-32Qでは、以下のシステムモードを使用できます。

• デフォルト モード(Junos OS リリース 17.2R1 から Junos OS リリース 18.1R1 まで)

  スイッチ上の 32 個の QSFP+ ポートと QSFP28 ポートはすべて、40 ギガビット イーサネット専用に設定されています。すべてのポートはアクセス ポートまたはアップリンク ポートとしてサポートされていますが、チャネル化することはできません。

• デフォルト モード(Junos OS 18.1R1 以降)

  40 Gbps オプティクスをすべての 32 ポートに接続する場合、4 つの独立した 10 Gbps 速度ダウンストリーム ポートにチャネル化するために利用可能なのはポート 1~ 18 のみです。残りのポートは、専用の 40 Gbps ポートとして使用できます。無効なポートはありません。

  設置されている光インターフェイスに応じて、18~20 ポートの間でチャネル化できます。

  • システムが QSFP28 ポート(28 ~ 31)のいずれかで 100 Gbps の光インターフェイスを検出した場合、ポートはポート グループを形成し、ポート 20 ~ 27 を無効にします。40 Gbps QSFP+ ポート 0 ~ 19 は、4 つの独立した 10 Gbps 速度ダウンストリーム ポートにチャネル化できます。

  • システムが QSFP28 ポート(28 ~ 31)で 40 Gbps の光インターフェイスを検出した場合、40 Gbps の QSFP+ ポート 1 ~ 18 ~4 個の独立した 10 Gbps 速度ダウンストリーム ポートをチャネル化できます。残りのポートは、専用の 40 Gbps ポートとして使用できます。無効なポートはありません。

  注意：

  100 Gbps の光インターフェイスを 100 Gbps の QSFP28 ポートに入力した場合、ポート 20~ 27 はチャネル化できません。

• Flexi-pic モード(Junos OS リリース 17.2R1 から Junos OS リリース 18.1R1 まで):

  • スイッチのポート 0 ~ 19 は、40 ギガビット イーサネット用に設定されており、4 つの独立した 10 ギガビット イーサネット ポートにチャネル化できます。

  • ポート 20 ~ 27 は無効です。

  • ポート 28 ~ 31 は、100ギガビットイーサネットとして設定されています。

  注意：

  チャネル化モードを Flexi-pic からデフォルトに変更する場合は、注意してください。Flexi-pic モードでチャネル化された既存のポートがある場合、システム モードを変更する前にインターフェイスからチャネル化を削除します。チャネル化されたポートを備えたFlexi-picモードをデフォルトモードに変更すると、ポートがダウンし、システムログエラーがログに記録され、ダウンしたままになります。ポートをデフォルト モードで起動するには、ポートのチャネル化設定を手動で削除する必要があります。FPCの再起動中にデータがわずかに失われる可能性があるため、このリリースのメンテナンス時間帯にのみ変更を設定することをお勧めします。

  メモ：

  QFX5110-32Q スイッチは、Flexi-pic モード用に設定され、Junos OS リリース 18.1R1 にアップグレードされた後、デフォルト モードで起動します。

• 非オーバーサブスクライブ モード(Junos OS リリース 18.1R1 以降)

  ポート 0 ~ 23 のみチャネル化できます。残りのポートは無効になっています。このモードを使用して、40 ギガビット イーサネットの 24 ポートまたは 10 ギガビット イーサネットの 96 ポートのいずれかで 960 Gbps 速度を実現します。

コマンドを request chassis system-mode 使用して、スイッチのシステム モードを変更します。サポートされていないポートをチャネル化しようとすると、設定は無視されます。

バーチャルシャーシとバーチャルシャーシファブリック

QFX5110スイッチをQFX5110バーチャルシャーシのメンバーとして接続するには、各スイッチとバーチャルシャーシ内の各メンバーをリング型トポロジーにリンクするケーブルの専用ポートのペアが必要です。リング内の各メンバーは、アップストリームメンバーとダウンストリームメンバーに少なくとも1つの直接VCP(バーチャルシャーシポート)接続を持っています。QFX5110スイッチは、マスター、バックアップ、またはラインカードの役割で推奨されます。QFX5110のメンバーは、QFX5110バーチャルシャーシ内でQFX5110メンバーとのみ混在できます。他のQFXシリーズやEXシリーズスイッチはサポートされていません。リング型トポロジー におけるQFX5110スイッチの配線の図については、 QFX5110バーチャルシャーシ でのQFX5110とQFX5100メンバーの接続を参照してください。

QFX5110スイッチをバーチャルシャーシファブリック(VCF)のスパインまたはリーフデバイスとして接続するには、VCFの各スパインデバイスとリーフデバイスを接続する専用ポートとケーブルのペアが必要です。すべてのスパインデバイスは、VCF内の各リーフデバイスに少なくとも1つの直接VCP接続を持っています。ケーブルの図については、 QFX5110バーチャルシャーシファブリックでのQFX5110の接続 を参照してください。
