SRX300の開梱と取り付け

SRX300ファイアウォールの開梱

SRX300ファイアウォールは段ボール箱で出荷され、フォーム梱包材で固定されています。カートンには、アクセサリボックスとクイックスタート手順も含まれています。

SRX300ファイアウォールを開梱するには:

  1. 段ボール箱を、設置場所にできるだけ近いステージングエリアに移動し、シャーシからコンポーネントを取り外すのに十分なスペースを確保します。
  2. 矢印が上を向くように段ボール箱を配置します。
  3. 段ボール箱の上部を慎重に開きます。
  4. サービス ゲートウェイの上部を覆っているフォームを取り外します。
  5. アクセサリボックスを取り外します。
  6. 受け取った部品を 、SRX300サービスゲートウェイで受け取った部品の確認のリストと照合して確認します。
  7. ブラケットとボルトはアクセサリボックス内に保管してください。
  8. 後でサービスゲートウェイを移動または発送する必要が生じた場合に備えて、輸送用カートンと梱包材を節約しておいてください。

SRX300ファイアウォールで受信したパーツの確認

SRX300ファイアウォールの出荷パッケージには、パッキングリストが含まれています。納品内の部品をパッキングリストのアイテムと照合します。パッキングリストには部品番号が指定され、注文の各部品の簡単な説明が記載されています。

不足している部品がある場合は、カスタマーサービス担当者に連絡してください。

表1 に、SRX300デバイスに同梱されているコンポーネントの一覧を示します。

メモ：

サービス ゲートウェイに同梱されている部品は、注文した構成によって異なります。別途注文可能なマウントキットを注文する際の部品番号については、 支社/拠点プラットフォーム向けSRX300サービスゲートウェイシリーズデータシートを参照してください。
表1:フル構成のSRX300ファイアウォールのパーツリスト

コンポーネント

量

SRX300サービスゲートウェイ

1


USB コンソール ケーブル(タイプ A およびミニ B USB プラグ付き)

1

ドキュメント ロードマップ

1

SRX300ファイアウォールの設定方法(クイックスタート)

1

電源アダプターと電源コード

1

エンドユーザーライセンス契約

1
メモ：

デバイス パッケージの一部としてコンソール ケーブルを含めることはなくなりました。コンソール ケーブルとアダプターがデバイス パッケージに含まれていない場合、または別の種類のアダプターが必要な場合は、次のものを別途注文できます。

  • RJ-45 - DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 ー USB-A アダプター(JNP-CBL-RJ45-USBA)

  • RJ-45 - USB-C アダプタ(JNP-CBL-RJ45-USBC)

RJ-45 to USB-A または RJ-45 to USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバをダウンロードする には、https://ftdichip.com/drivers/vcp-drivers/ を参照してください。

デスクへのSRX300ファイアウォールのインストール

SRX300ファイアウォールは、机やその他の平らな面に水平または垂直に取り付けることができます。シャーシに取り付けられた4つのゴム足は安定性を提供します。SRX300ファイアウォールを机上または平らな面に取り付ける前に:

SRX300ファイアウォールをデスクに設置する場合は、次のガイドラインに従ってください。

水平位置は標準設置位置です。デバイスを水平位置に設置するには:

  1. ゴム製の脚がシャーシに取り付けられていることを確認します。
  2. トップカバーにエンボス加工されたジュニパーネットワークスのロゴを上に向けて机の上にデバイスを置きます。

SRX300ファイアウォールの壁面への設置

SRX300ファイアウォールを壁に取り付けることができます。シャーシに取り付けられた4つのゴム足は安定性を提供します。SRX300ファイアウォールを壁に取り付ける前に:

メモ：

壁取り付けキットはデバイスに同梱されていないため、別途注文する必要があります。

デバイスを壁に取り付けるには:

  1. トップカバーにエンボス加工されたジュニパーネットワークスのロゴを上に向けて、デバイスを平らで平らな面に置きます。ゴム製の脚がシャーシの底面に取り付けられていることを確認します。
  2. 図1に示すように、シャーシの両側に取り付けブラケットを配置します。
    図1:壁取り付けブラケット Attaching Wall-Mount Bracketsの取り付け
  3. No.2 プラス ドライバを使用して、取り付けブラケットをシャーシに固定するネジを取り付けます。
  4. 壁面アンカーを使用してシャーシを支える場合は、取り付けブラケットを取り付けた状態で、壁面に 2 組のアンカーを取り付けます。

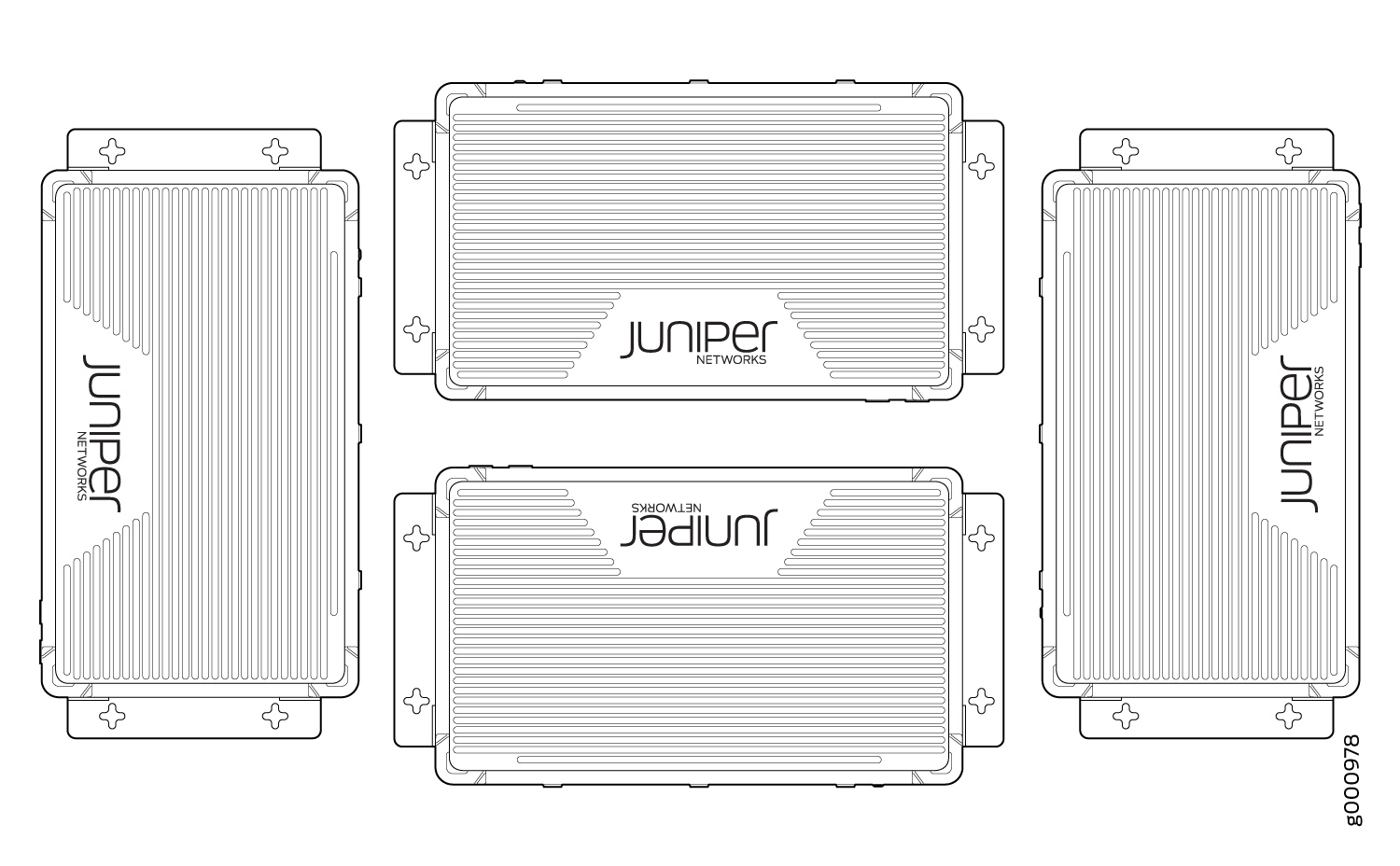

  5. 1 人の担当者にデバイスの側面をつかんで持ち上げて、壁に配置してもらいます。 図2 は、サービスゲートウェイを壁面に取り付けることができる4つの異なる方向を示しています。
    図2:SRX300ファイアウォールを壁 Orienting the SRX300 Firewall on a Wall面につける

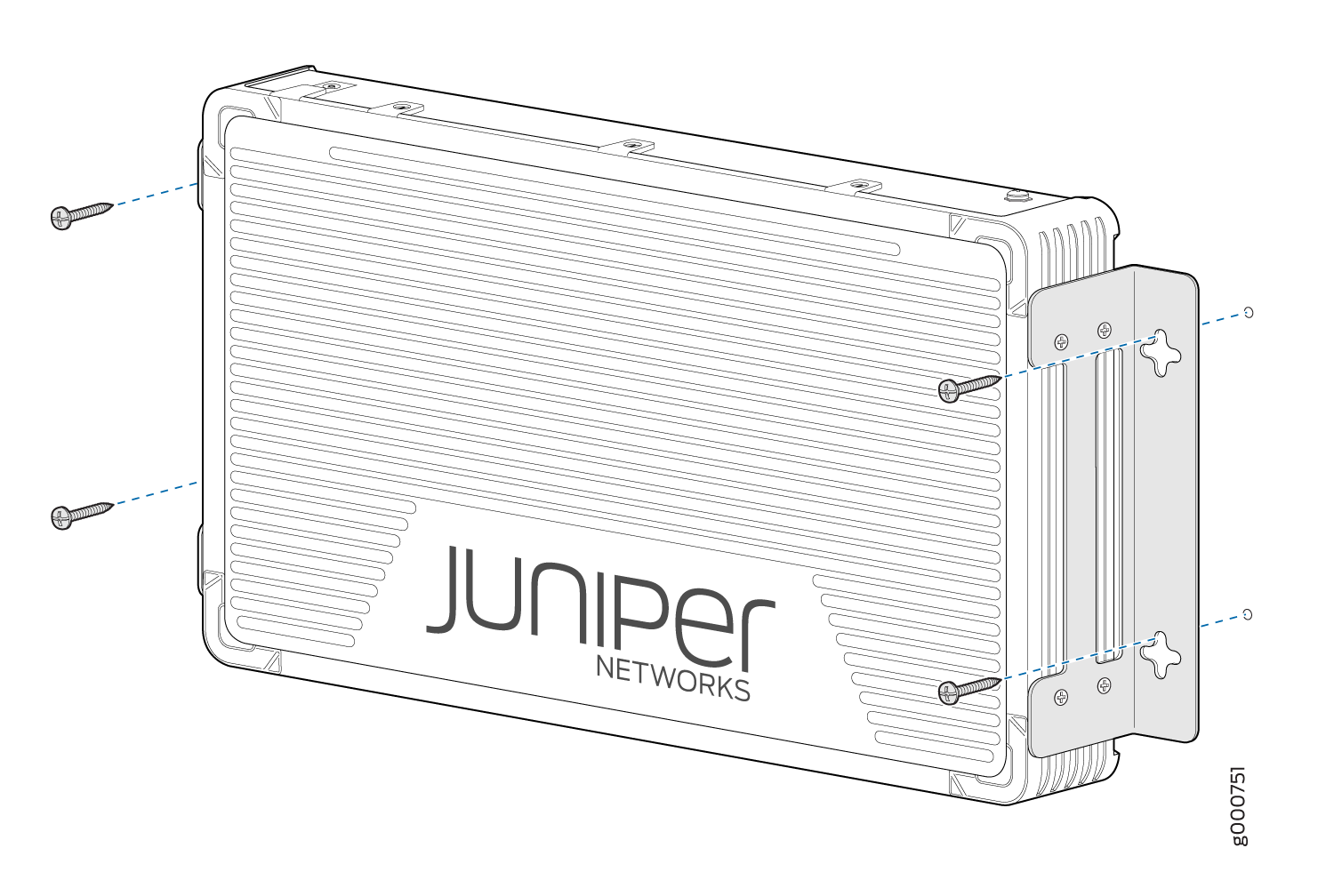

  6. 2人目の人に、デバイスの両側にあるブラケットの穴に2組の取り付けネジを取り付けて、デバイスを壁に固定してもらいます。
  7. 片側の取り付けネジが反対側の取り付けネジと揃っていること、およびデバイスが水平であることを確認します( 図3参照)。
    図3:SRX300ファイアウォールを壁 Mounting the SRX300 Firewall on a Wallに取り付ける

ラックへのSRX300ファイアウォールの設置

ラック内のSRX300ファイアウォールをフロントマウントできます。4 ポスト(Telco)ラック、密閉型キャビネット、オープン フレーム ラックなど、多くのタイプのラックを使用できます。SRX300ファイアウォールを設置できるラックまたはキャビネットのタイプの詳細については、 SRX300サービスゲートウェイラックのサイズと強度の要件を参照してください。

メモ：

ラックマウントキットはデバイスに同梱されていないため、別途注文する必要があります。
メモ：

1 つのラックに複数のデバイスを設置する場合は、一番低いデバイスを先に取り付け、ラックを上方向に進みます。ラックに取り付けるために、シャーシのベースからゴム製の脚が取り外されていることを確認します。

SRX300ファイアウォールをラックに取り付ける前に:

デバイスをラックに取り付けるには、次の手順に従います。

  1. 図 4 に示すように、シャーシの両側に取り付けブラケットを配置します。
    メモ：

    SRX300ファイアウォールをラックの中央に取り付けることはできません。
    図4: SRX300ファイアウォールラックの取り付け:取り付けブラケット SRX300 Firewall Rack Installation — Positioning the Mounting Bracketsの位置

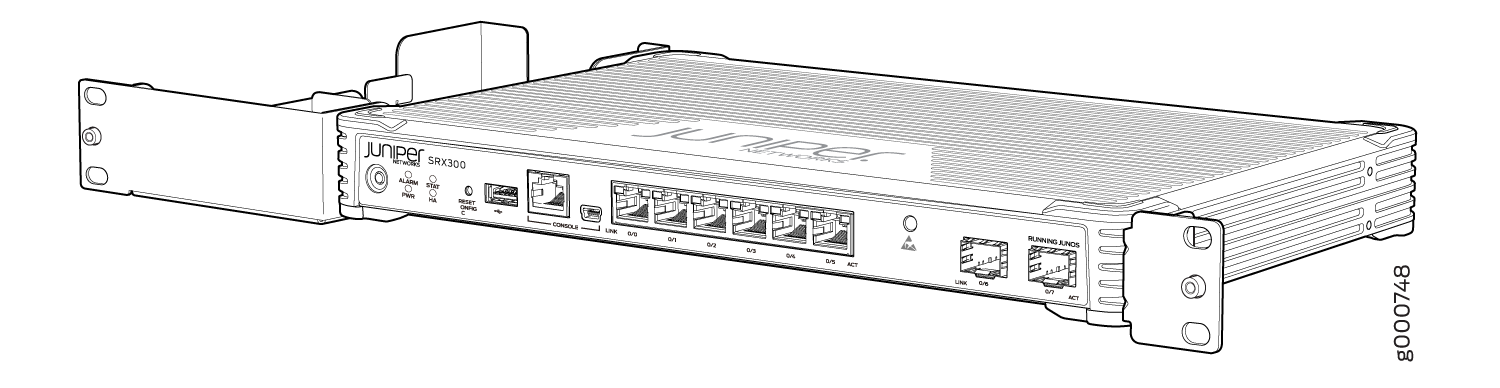

  2. 図 5 に示すように、No.2 プラス ドライバを使用して、取り付けブラケットと電源アダプター トレイをシャーシに固定するネジを取り付けます。
    図5:SRX300ファイアウォールラックの取り付け:取り付けブラケットと電源アダプタトレイ SRX300 Firewall Rack Installation — Securing the Mounting Brackets and Power Supply Adapter Trayの固定

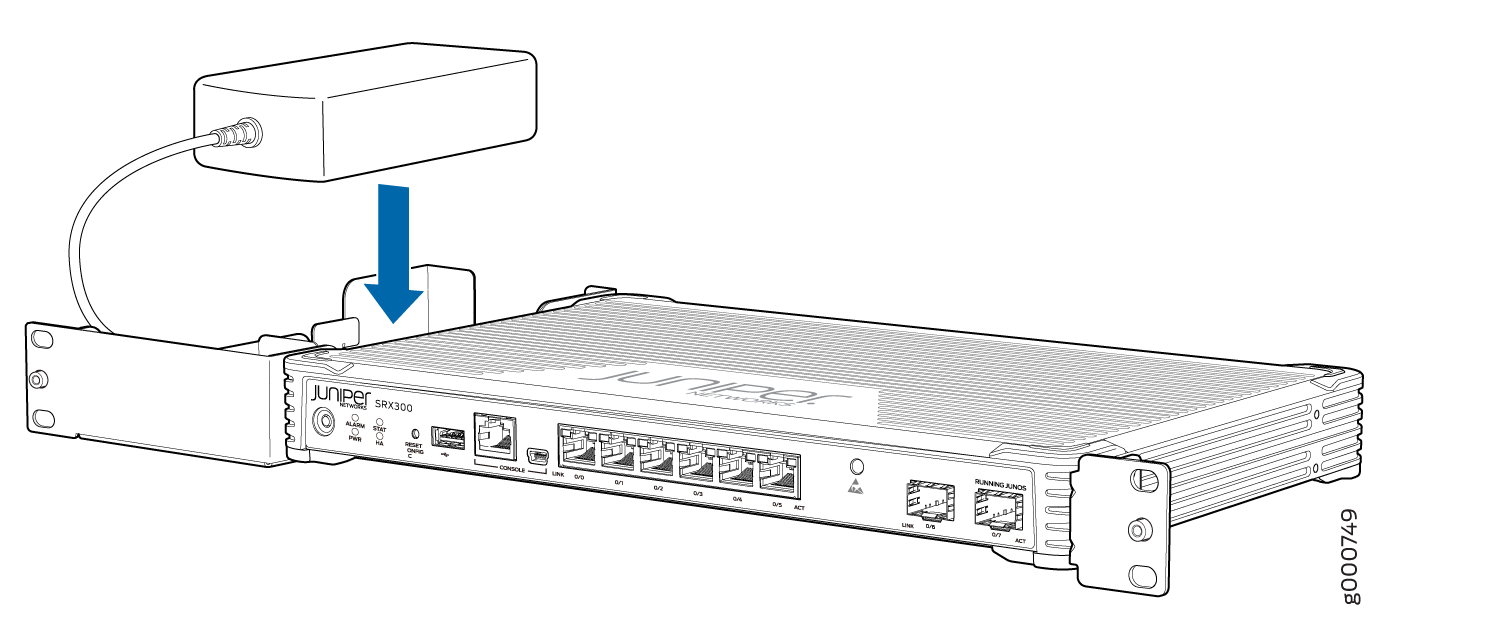

  3. 図 6 に示すように、電源アダプターをトレイに入れます。
    図6:SRX300ファイアウォールラックの取り付け:電源アダプタトレイ SRX300 Firewall Rack Installation — Positioning the Power Supply Adapter Trayの位置
  4. 1 人の担当者にデバイスの側面をつかんで持ち上げてもらい、ラックに配置します。

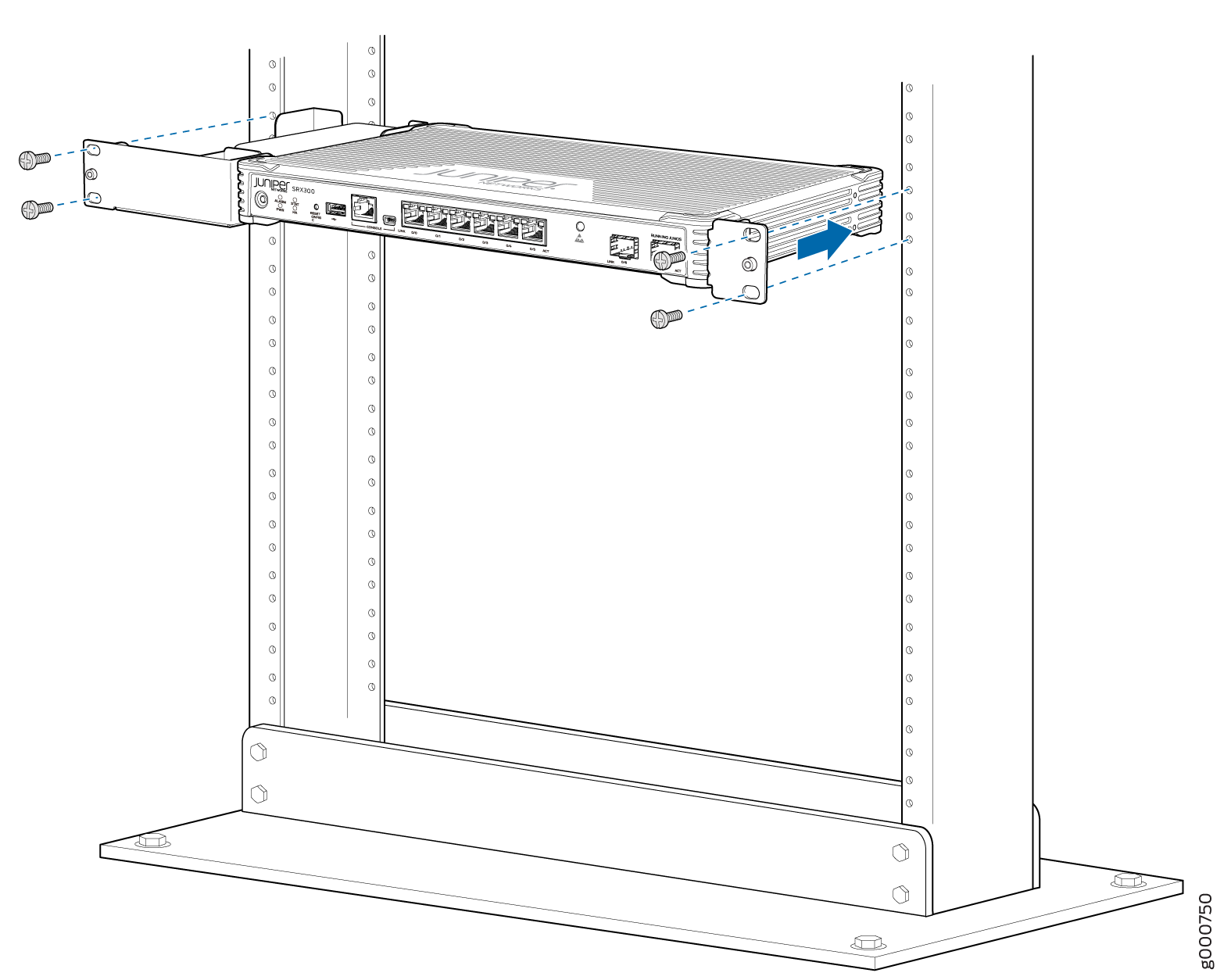

  5. 図 7 に示すように、各取り付けブラケットの下部の穴を各ラック レールの穴に合わせ、シャーシが水平であることを確認します。
    図 7: SRX300ファイアウォールラックの設置 — ラック内のSRX300ファイアウォールの配置 SRX300 Firewall Rack Installation — Positioning the SRX300 Firewall in a Rack
  6. 2人目の子供に、位置合わせされた2つの穴のそれぞれに取り付けネジを取り付けてもらいます。取り付けネジを締めます。
  7. 2 本目のネジを各取り付けブラケットに取り付けます。
  8. ラックの片側の取り付けネジが反対側の取り付けネジと位置合わせされていること、およびデバイスが水平であることを確認します。
