MX960 라우터에서 AC에서 DC 전원 공급기로 변환

MX960 대용량 DC 전원 공급장치를 설치하려면 다음을 수행합니다.

1. 전원 공급장치의 전원 스위치가 오프(O) 위치에 있는지 확인합니다.

2. 전원 공급 장치에서 금속 덮개를 돌려 입력 모드 스위치에서 멀리 돌려 스위치를 노출시킵니다.

3. 입력 모드 스위치를 1개 피드의 경우 0 위치로 이동하거나 2개 피드의 경우 1 위치로 이동합니다( 그림 2 참조).

   메모:

   2 피드 모드에서 완전히 중복 구성을 위해서는 8개의 피드가 필요합니다. 비중복 구성의 경우, 4개의 피드가 필요합니다.

   그림 2: 대용량 DC 전원 공급 장치가 설치된 MX960
   메모:

   섀시는 확장 케이블 매니저 없이 표시됩니다.

   주의:

   파편이 부러져 전원 공급 장치가 손상될 수 있으므로 연필을 사용하지 마십시오.

4. DC 전원 케이블 리드의 전압이 0V이고 설치 중에 케이블 리드가 활성화될 가능성이 없는지 확인합니다.

5. 빈 전원 공급 장치 슬롯 아래의 분리 레버가 시계 반대 방향으로 잠겨 있는지 확인합니다.

   필요한 경우 릴리스 레버의 스프링 장착 잠금 핀을 섀시에서 당겨 빼내고 릴리스 레버가 멈출 때까지 시계 반대 방향으로 돌립니다. 해제 레버의 잠금 핀을 놓습니다. 핀이 섀시의 해당 구멍 안에 안착되었는지 확인합니다.

6. 전원 공급 장치가 섀시 슬롯에 완전히 장착될 때까지 양손을 사용하여 전원 공급 장치를 섀시에 똑바로 밀어 넣습니다.

   분리 레버로 제어되는 금속 하우징의 작은 탭은 전원 공급 장치 하단의 해당 슬롯 내부에 있어야 합니다. 이 탭은 전원 공급장치를 제거하기 전에 섀시 슬롯에서 전원 공급장치를 아래로 당기는 데 사용됩니다.

7. 한 손으로 전원 공급장치 면판의 손잡이를 단단히 밀면서 다른 손으로 릴리스 레버의 스프링 장착 잠금 핀을 섀시에서 멀리 당기고 멈출 때까지 릴리스 레버를 시계 방향으로 돌립니다.

8. 해제 레버의 잠금 핀을 놓습니다. 핀이 섀시의 해당 구멍 안에 안착되었는지 확인합니다.

9. 전면판의 단자 스텁을 보호하는 커버를 제거합니다.

10. 각 단자 스터드에서 너트와 와셔를 제거합니다.

11. 각 전원 케이블 러그를 터미널 스터드에 고정합니다(먼저 분할 와셔를 사용한 다음 너트로 고정). 23lb-in 사이에 바르십시오. (2.6 Nm) 및 25 lb-in. (2.8 Nm) 각 너트에 대한 토크. 너트를 과도하게 조이지 마십시오. (7/16인치 사용. [11mm] 토크 제어 드라이버 또는 소켓 렌치.)

    1. INPUT 0에서 그림 2와 같이 양극(+) DC 소스 전원 케이블 러그를 RTN(리턴) 터미널에 연결합니다. 두 개의 피드를 사용하는 경우 INPUT 1에 대해 이 단계를 반복합니다.

    2. INPUT 0에서 음극(-) DC 소스 전원 케이블 러그를 -48V(입력) 단자에 연결합니다. 두 개의 피드를 사용하는 경우 INPUT 1에 대해 이 단계를 반복합니다.두 개의 피드를 사용하는 경우.

    주의:

    너트를 조일 때 각 전원 케이블 러그 시트가 터미널 블록 표면과 같은 높이인지 확인하십시오. 각 너트가 단자 스터드에 제대로 끼워졌는지 확인하십시오. 너트는 단자 스터드에 처음 놓을 때 손가락으로 자유롭게 회전할 수 있어야 합니다. 나사산이 부적절하게 끼워졌을 때 너트에 설치 토크를 가하면 단자 스터드가 손상될 수 있습니다.

    주의:

    DC 전원 공급장치에서 터미널 스터드의 최대 토크 등급은 36lb-in입니다. (4.0 nm)입니다. 과도한 토크가 가해지면 단자 스터드가 손상될 수 있습니다. 토크 제어 드라이버 또는 소켓 렌치만 사용하여 DC 전원 공급 장치 단자 스터드의 너트를 조입니다.

    메모:

    4개의 전원 공급 장치 모두에 대한 INPUT 0 은 피드 A에서 파생된 전용 전원 피드에 의해 구동되어야 하며, 4개의 전원 공급 장치 모두에 대한 INPUT 1 은 피드 B에서 파생된 전용 전원 피드에 의해 구동되어야 합니다. 이 구성은 시스템에 일반적으로 배포되는 A/B 피드 이중화를 제공합니다. DC 전원 연결에 대한 자세한 내용은 MX960 DC 전원 공급장치의 전기 사양을 참조하십시오.

12. 전원 케이블이 올바른지, 케이블이 서로 닿지 않는지, 라우터 구성 요소에 대한 액세스를 차단하지 않는지 또는 사람들이 그 위를 걸을 수 있는 드레이프를 차단하지 않는지 확인합니다.

13. 전면판의 단자 스텁 위에 투명한 플라스틱 덮개를 다시 끼웁니다.

14. 전용 고객 사이트 회로 차단기를 켭니다.

15. 전원 공급 장치의 INPUT 0 OK 또는 INPUT 1 OK LED가 녹색으로 꾸준히 켜져 있는지 확인합니다. 2개의 피드를 사용하는 경우 전원 공급장치의 INPUT 0 OK 및 INPUT 1 OK LED가 모두 꾸준히 켜져 있는지 확인합니다. 해당 입력의 voltage는 역극성인 경우 INPUT OK 가 황색으로 켜집니다. 전원 케이블의 극성을 확인하여 상태를 수정하십시오( 그림 3 및 표 1 참조).

16. 스위치를 켜짐(|) 위치로 이동합니다.

17. DC OK LED가 녹색으로 꾸준히 켜져 있는지 확인합니다. MX960 대용량 DC LED에 대한 정보는 표 1을 참조하십시오.

    표 1: MX960 고용량 DC 전원 공급장치 LED

    연결된 입력	DIP 스위치 위치	LED
    		INP-0 정상	INP-1 정상	DC 정상	PS 실패
    INP0 연결됨, INP1 연결 끊김	0 (1 입력)	녹색	끄기	녹색	끄기
    INP0 연결 끊김, INP1 연결됨		끄기	녹색	녹색	끄기
    INP0 연결됨, INP1 연결됨		녹색	녹색	녹색	끄기
    INP0 연결됨, INP1 연결 끊김	1 (2 입력)	녹색	끄기	끄기	빨강
    INP0 연결 끊김, INP1 연결됨		끄기	녹색	끄기	빨강
    INP0 연결됨, INP1 연결됨		녹색	녹색	녹색	끄기

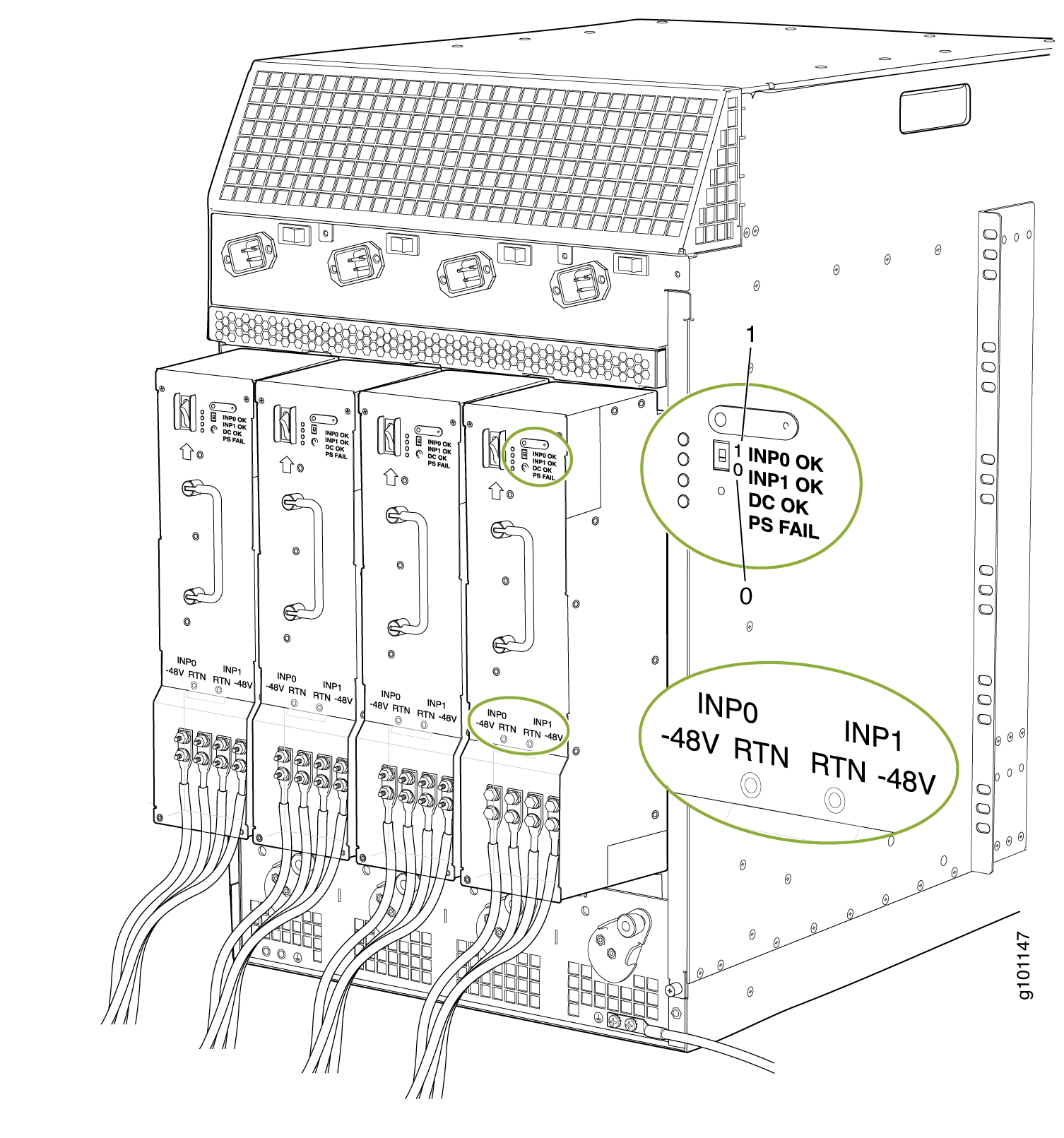

18. 1-17단계를 반복하여 슬롯 1, 2 및 3(있는 경우)에 전원 공급 장치를 설치합니다.

    그림 3: MX960 DC 대용량 전원 공급장치 전면

19. 가능한 경우 배전 모듈 위에 빈 패널을 설치합니다.

MX960 유니버설(HVAC 또는 HVDC) 전원 공급장치를 설치하고 전원을 공급하려면 다음 절차를 따르십시오( 그림 4 참조).

1. 전원 공급장치의 전원 스위치가 오프(O) 위치에 있는지 확인합니다.

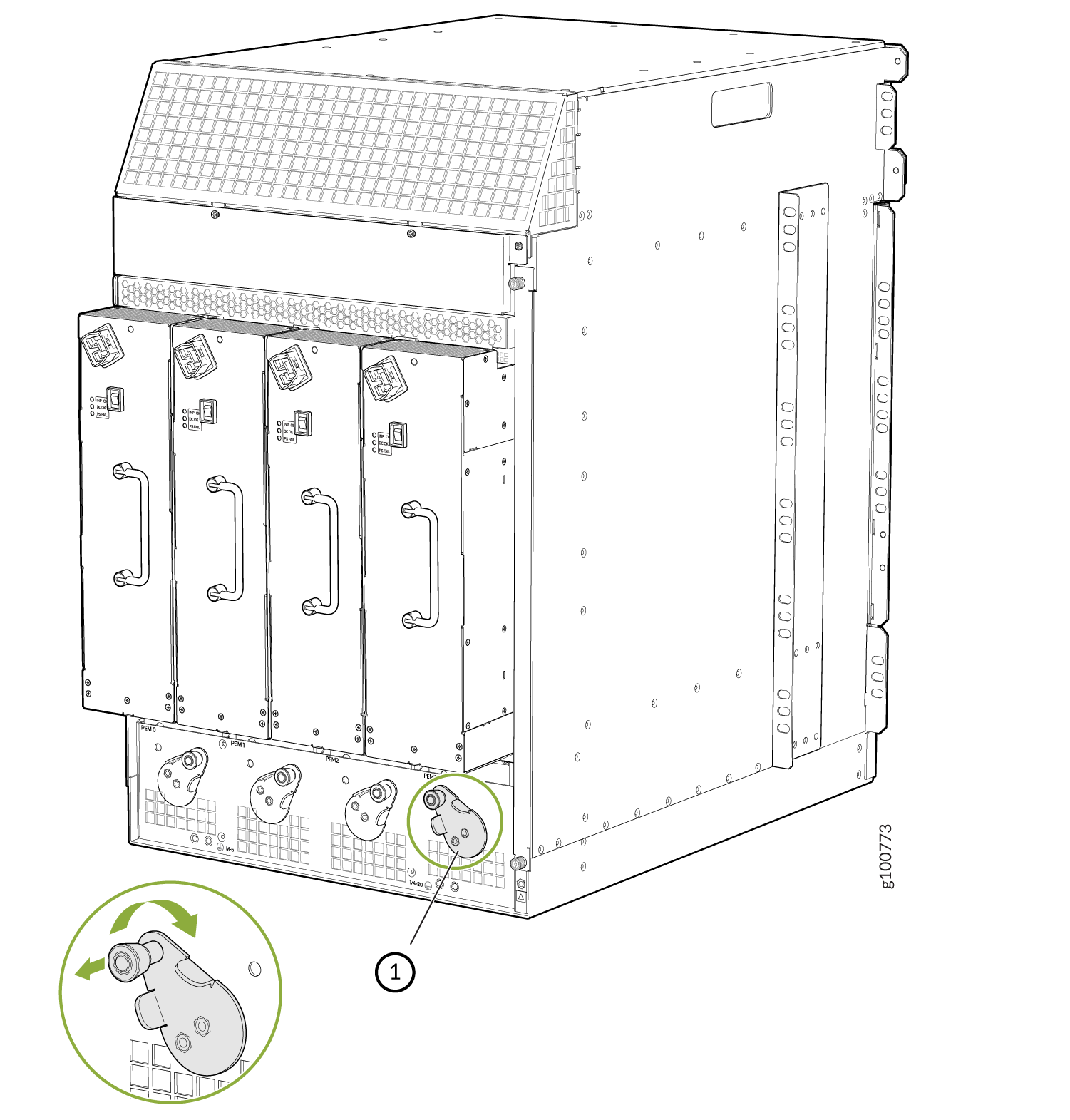

2. 빈 전원 공급장치 슬롯 아래의 분리 레버가 시계 반대 방향으로 잠겨 있는지 확인합니다( 그림 4 참조).

   그림 4: 고전압 2세대 전원 공급 장치가 설치된 MX960
   메모:

   섀시는 확장 케이블 매니저 없이 표시됩니다.

   필요한 경우 릴리스 레버의 스프링 장착 잠금 핀을 섀시에서 당겨 빼내고 릴리스 레버가 멈출 때까지 시계 반대 방향으로 돌립니다. 해제 레버의 잠금 핀을 놓습니다. 핀이 섀시의 해당 구멍 안에 안착되었는지 확인합니다.

3. 전원 공급 장치에서 금속 덮개를 돌려 입력 모드 스위치에서 멀리 돌려 스위치를 노출시킵니다.

4. 전원 공급 장치가 섀시 슬롯에 완전히 장착될 때까지 양손을 사용하여 전원 공급 장치를 섀시에 똑바로 밀어 넣습니다. 전원 공급장치 면판이 섀시 너머로 돌출되어 있습니다.

   분리 레버로 제어되는 금속 하우징의 작은 탭은 전원 공급 장치 하단의 해당 슬롯 내부에 있어야 합니다( 그림 4 참조). 이 탭은 전원 공급장치를 제거하기 전에 섀시 슬롯에서 전원 공급장치를 아래로 당기는 데 사용됩니다.

5. 한 손으로 전원 공급장치 면판의 손잡이를 단단히 밀면서 다른 손으로 릴리스 레버의 스프링 장착 잠금 핀을 섀시에서 멀리 당기고 멈출 때까지 릴리스 레버를 시계 방향으로 돌립니다.

6. 해제 레버의 잠금 핀을 놓습니다. 핀이 섀시의 해당 구멍 안에 안착되었는지 확인합니다.

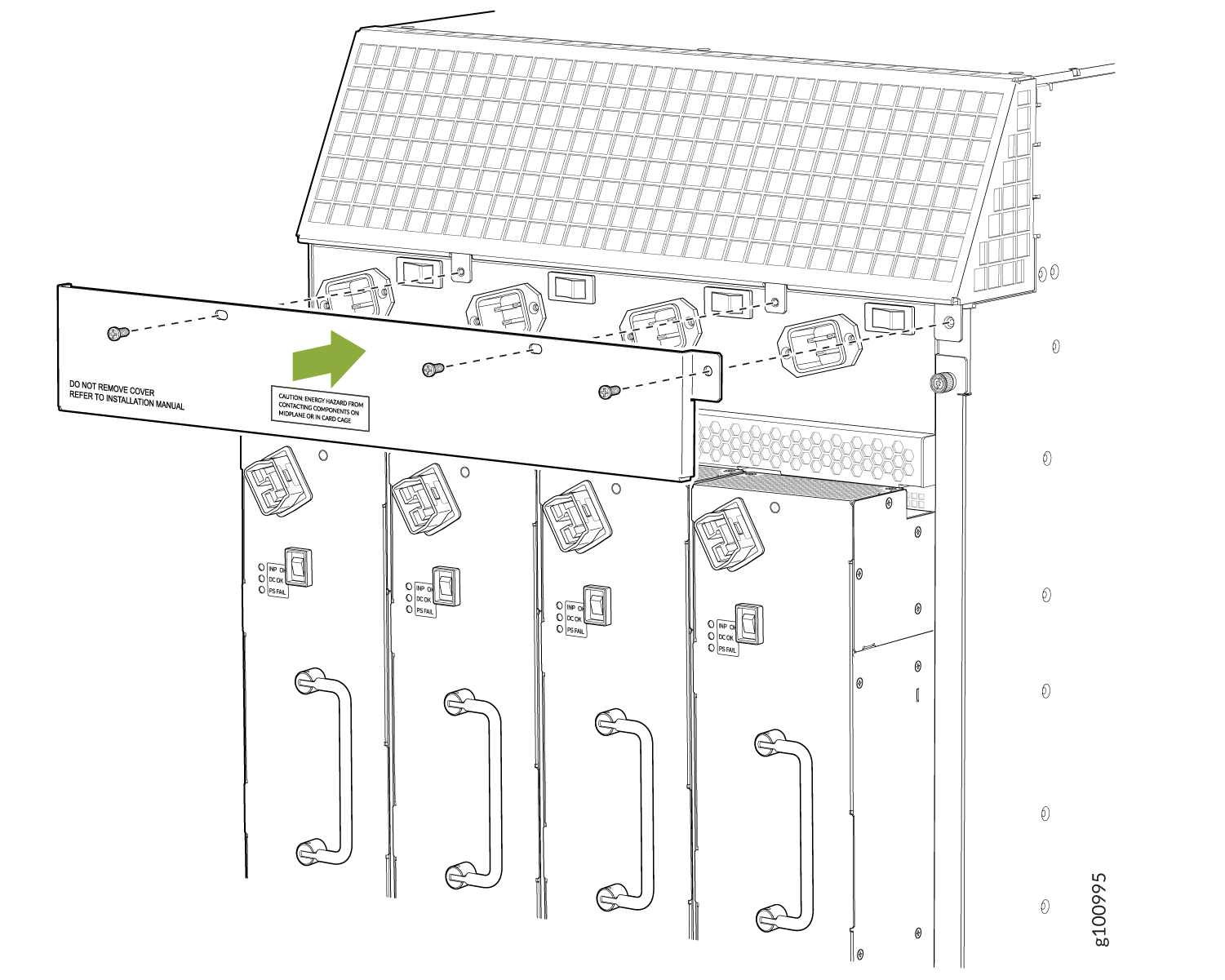

7. 덮개가 섀시의 배전 장치에 설치되어 있는지 확인합니다( 그림 5 참조).

   그림 5: 섀시 에 덮개 설치

8. 접지 케이블이 연결되어 있는지 확인하십시오. MX960 라우터 접지를 참조하십시오.

9. 지리적 위치에 적합한 유형의 플러그로 전원 코드를 찾습니다( MX960 라우터에 대한 고전압 2세대 유니버설(MX960-PSM-HV) 전원 코드 사양 참조).

10. 전원 코드를 전원 공급 장치의 섀시에 직접 있는 해당 기기 입구에 꽂습니다.

    메모:

    각 전원 공급장치는 전용 전원 피드와 전용 고객 사이트 서킷 브레이커에 연결되어야 합니다.

    그림 6: 고전압 제 2세대(HVAC 또는 HVDC) 전원 피드가 연결된 MX960

11. 전원 코드를 적절하게 드레싱하십시오. 전원 코드가 공기 배출구와 라우터 구성 요소에 대한 액세스를 차단하지 않는지, 사람들이 그 위에 여행할 수 있는 곳을 드레이프하지 않는지 확인합니다.

12. 전원 공급 장치 위의 입력 스위치를 켜짐(—) 위치로 이동합니다.

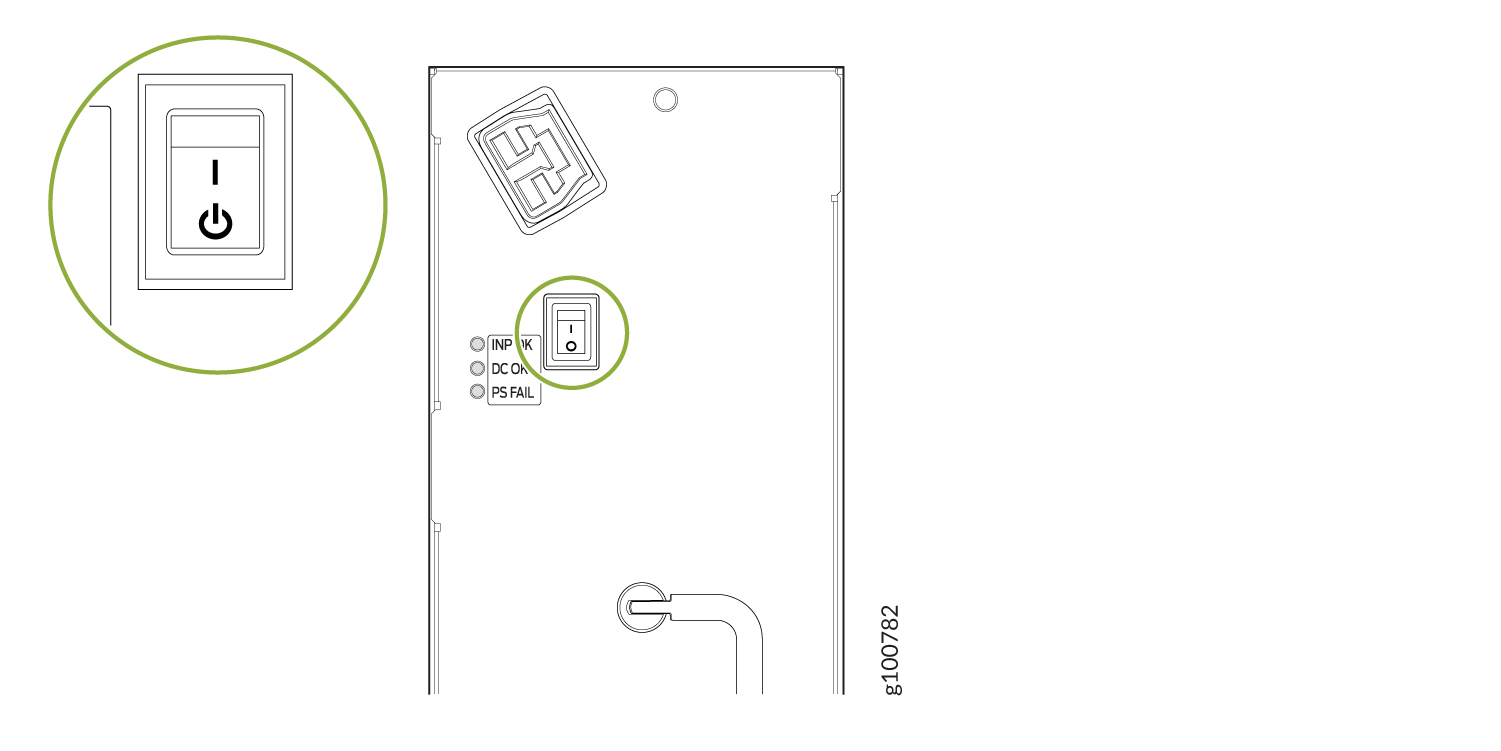

    그림 7: MX960 전원 입력 모드 스위치

13. 전원 공급장치가 올바르게 설치되고 정상적으로 작동하면 INP OK, DC OK LED가 꾸준히 켜지고 PS FAIL LED가 켜지지 않습니다.

14. 필요한 경우 슬롯 1, 2 및 3에 전원 공급 장치를 설치하기 위해 1-12단계를 반복합니다.

15. 가능한 경우 배전 모듈 위에 빈 패널을 설치합니다.
