PTX10016 전원 시스템
PTX10016 라우터는 다음과 같은 전원 공급장치를 제공하여 AC, DC, 고전압 대체 전류(HVAC) 및 고전압 직류(HVDC)를 지원합니다.
-
JNP10K-PWR-AC
-
JNP10K-PWR-AC2
-
JNP10K-PWR-AC3
-
JNP10K–PWR-DC
-
JNP10K-PWR-DC2
섀시 후면에 있는 PEM 0 에서 PEM 9 까지(위에서 아래로) 레이블이 지정된 슬롯에 최대 10개의 전원 공급 장치를 설치할 수 있습니다. 전원 공급 장치의 모든 모델은 JNP10016-SF 패브릭 시스템에서 작동합니다. JNP10016-SF3 스위치 패브릭에는 JNP10K-PWR-AC2, JNP10K-PWR-AC3 또는 JNP10K-PWR-DC2 전원 공급 장치가 필요합니다.
JNP10K-PWR-AC2 및 JNP10K-PWR-DC2 전원 공급 장치는 전원을 공유합니다. JNP10K-PWR-AC 및 JNP10K-PWR-DC 전원 공급 장치는 전원을 공유하지 않습니다.

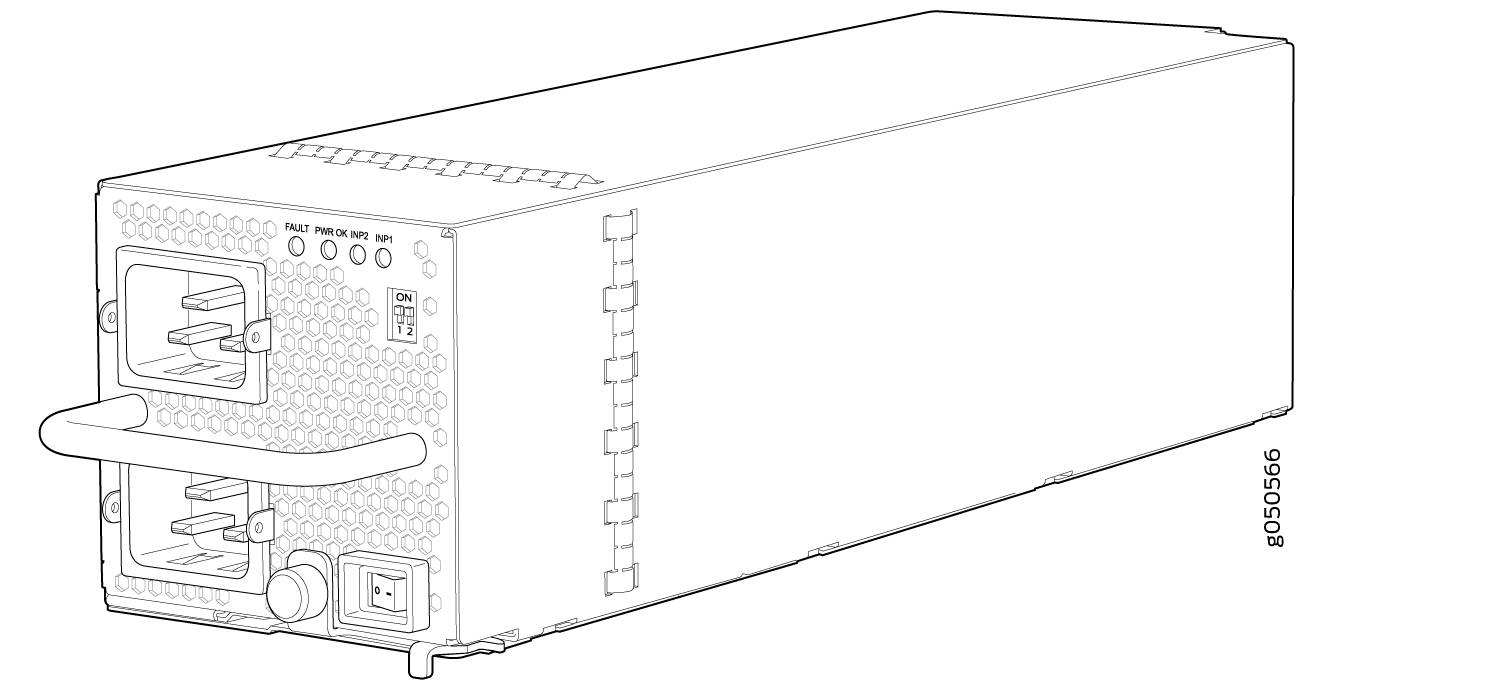

JNP10K-PWR-AC 전원 공급장치
JNP10K-PWR-AC 전원 공급 장치는 2700-W이며 200–240VAC를 지원합니다. 출력 전력은 2700W입니다.
AC 및 DC 전원 공급 장치를 동일한 섀시에 혼합하지 마십시오. AC와 HVAC는 AC를 HVAC로 핫 스왑하는 동안 동일한 섀시에 공존할 수 있습니다. 실행 환경에서 AC 및 HVAC 전원 공급 장치를 혼용하지 마십시오.
라우터는 접근이 제한된 위치에 설치된 플러그형 Type A 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.
라우터 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 라우터가 손상될 수 있습니다.
항상 전원 케이블을 팬 트레이 및 전원 공급 장치에서 멀리 라우팅하여 AC 전원 케이블이 뜨거운 공기 배출에 노출되는 것을 방지할 수 있습니다.
각 JNP10K-PWR-AC 전원 공급장치는 면판에 2개의 독립적인 16-A 정격 AC 입구를 가지고 있습니다. 각 입구는 전체 출력을 제공하기에 충분한 입력 전력을 제공하지만, 중복성을 제공하려면 항상 전용 AC 전원 피드에 연결해야 합니다. 한 번에 하나의 파워 피드만 작동합니다.
이중화를 위해 항상 각 전원 공급 장치에서 두 개의 전원 코드를 연결하십시오.
-
공공 전기 공급에 INP1
-
INP2 를 대체 또는 독립 전원으로 전환
각 JNP10K-PWR-AC 전원 공급장치에는 온(|) 및 오프(O)에 대한 국제 표시가 있는 전원 스위치, 팬, 전원 공급장치의 상태를 나타내는 전면판의 LED가 4개 있습니다. 또한 소스 피드, INP1 및 INP2를 활성화하는 이중 인라인 패키지(DIP) 스위치 세트가 있습니다. 그림 1을 참조하십시오.
건물 설치 및 시스템에서 또는 지역 전기 규정에 따라 2A 정격의 25극 회로 차단기를 사용하십시오.

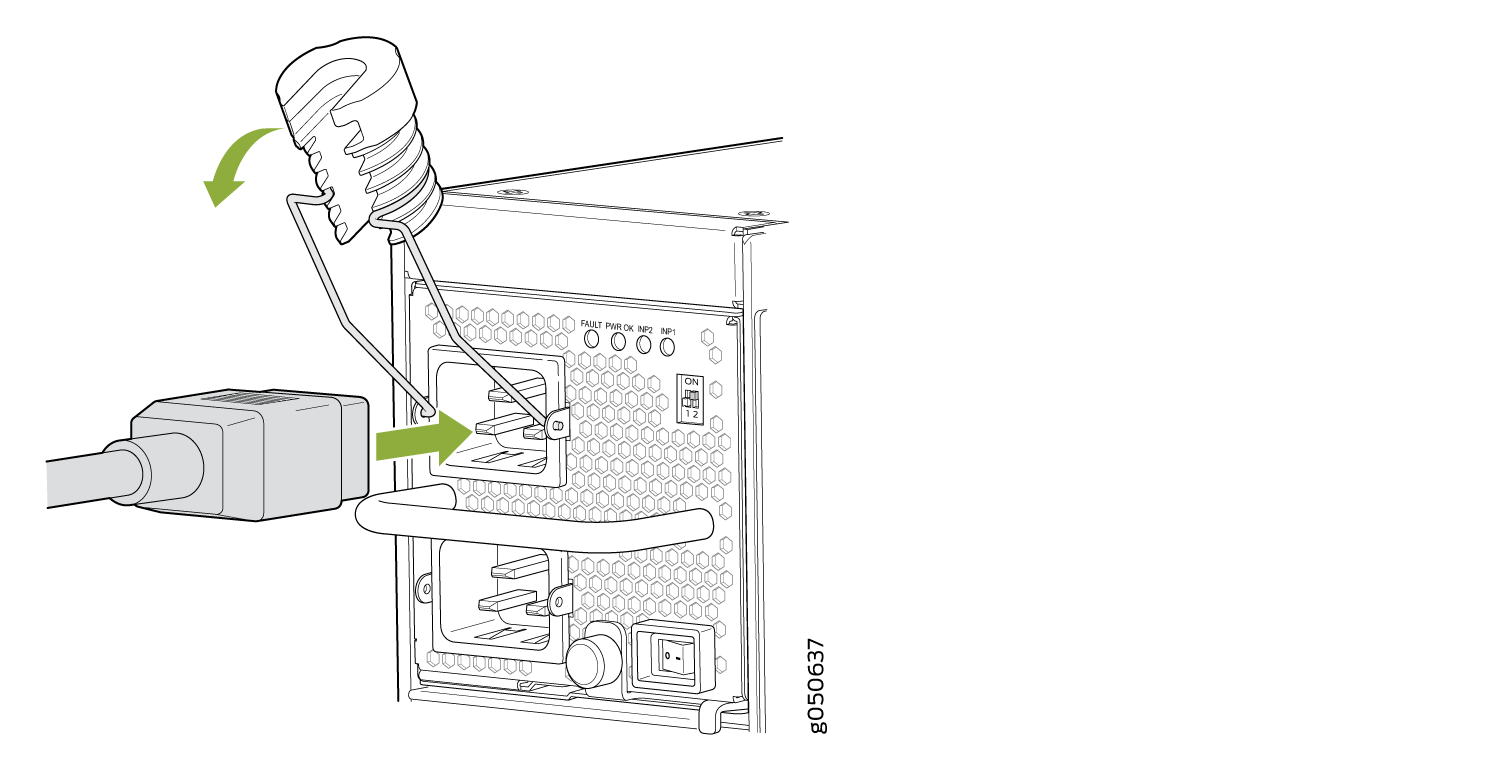

각 JNP10K-PWR-AC 전원 공급장치에는 전원 코드를 제자리에 고정하는 2개의 전원 코드 리테이너가 함께 제공됩니다. 그림 2를 참조하십시오. 각 전원 코드 리테이너에는 클립과 조정 너트가 있습니다. 클립의 끝은 전면판의 AC 기기 입구 양쪽에 있는 브래킷 구멍에 연결됩니다. 조정 너트는 전원 코드를 올바른 위치에 고정합니다.
모든 AC 전원 공급장치 코드를 팬 트레이 및 전원 공급장치 통풍구에서 멀리 떨어뜨려 배선합니다. 전원 코드가 팬 트레이 또는 전원 공급장치 통풍구를 막지 않는지 확인합니다.
용 전원 코드 리테이너
각 전원 공급장치는 라우터의 전원 레일에 연결됩니다. 파워 레일은 파워 서플라이에서 생산된 출력 전력을 다양한 라우터 구성 요소에 분배합니다. 각 전원 공급장치는 라우터의 모든 구성 요소에 전원을 공급합니다.
각 전원 공급 장치에는 자체 팬이 있으며 자체 내부 냉각 시스템에 의해 냉각됩니다. 섀시 후면에서 뜨거운 공기가 배출됩니다.
참조

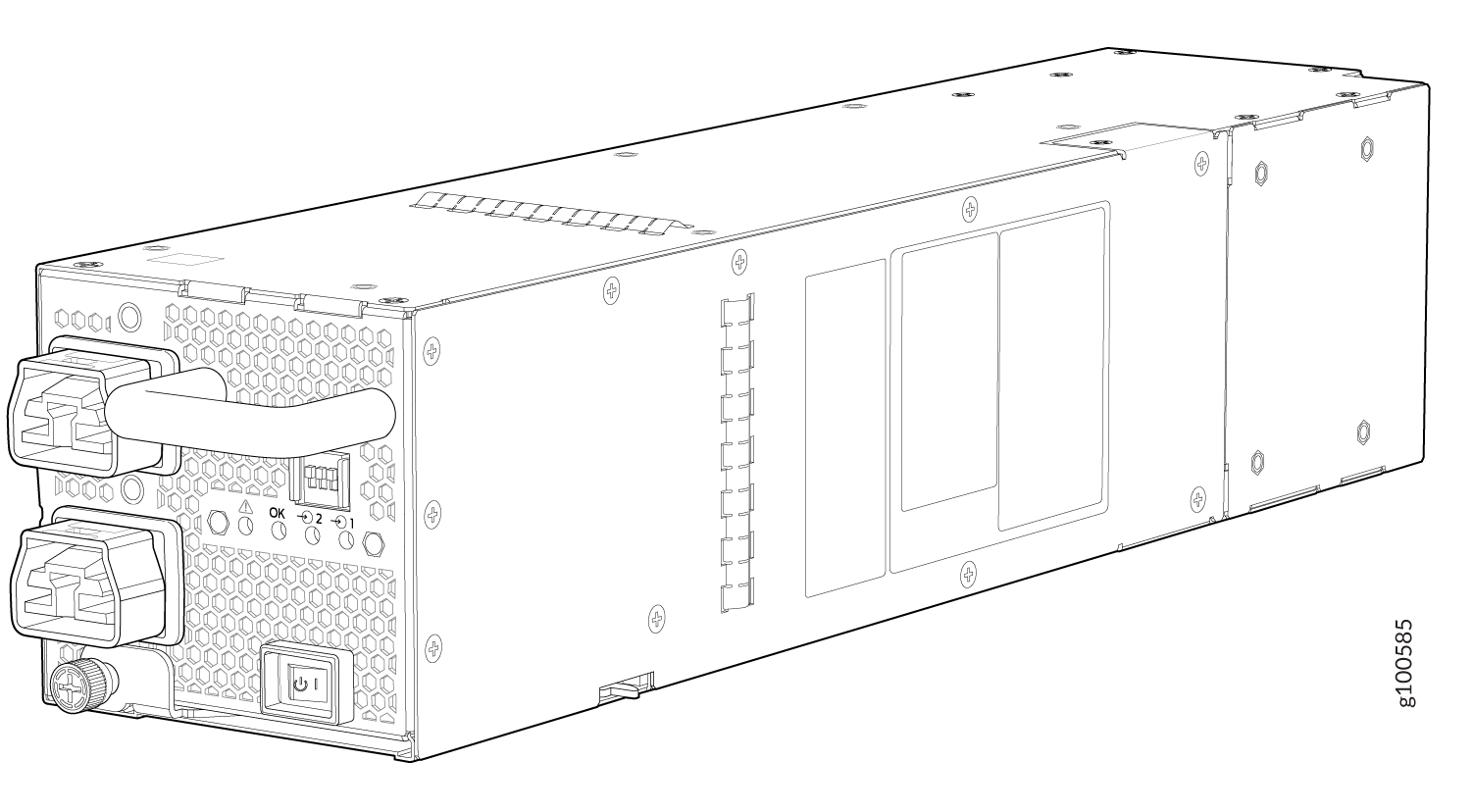

JNP10K-PWR-AC2 전원 공급장치
JNP10K-PWR-AC2 전원 공급장치는 20-A 또는 30-A 모드에서 AC, 고전압 AC(HVAC) 또는 고전압 DC(HVDC) 시스템을 지원하도록 설계된 고용량 모델입니다. 그림 3을 참조하십시오. 전원 공급장치는 AC 입력을 공급하고 단일 피드로 5000W, 이중 피드로 5500W의 DC 출력을 제공합니다. 작동 입력 전압 범위는 AC 시스템의 경우 180 - 305 VAC, DC 시스템의 경우 190 - 410 VDC입니다.
전원 공급 장치 수와 전원 공급 장치가 고출력(30-A) 또는 저출력(20-A) 전력을 제공하는지 여부는 전원 공급장치의 전면판에 있는 이중 인라인 패키지(DIP) 스위치 세트를 사용하여 구성됩니다. 섀시의 전원 공급 장치 하나가 저전력으로 설정된 경우 DIP 스위치 설정 또는 CLI의 출력 결과에 관계없이 섀시의 전력 예산이 저전력으로 감소합니다. 이 설계는 20A만 제공할 수 있는 시설에서 실수로 전원 공급 장치를 30A로 설정하고 시설 회로 차단기를 트립하는 것을 방지합니다. 시스템에서 DIP 스위치 설정을 혼합하지 않는 것이 좋습니다. DIP 스위치를 사용할 때 입력 및 출력 전압에 대한 정보는 표 1 을 참조하십시오.
극심한 화상 위험—열 보호 장갑 없이 섀시에서 실행되는 HVAC 또는 HVDC 전원 공급장치를 취급하지 마십시오. JNP10K-PWR-AC2는 실행 조건에서 158°F에서 176°F(70°C에서 80°C) 범위의 온도에 도달할 수 있습니다.
라우터는 접근이 제한된 위치에 설치된 플러그형 Type A 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.
라우터 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 라우터가 손상될 수 있습니다.
건물 설치 및 시스템에서 또는 지역 전기 규정에 따라 2A 정격의 25극 회로 차단기를 사용하십시오.
| INP0—PS 0(DIP 스위치 1) |
INP1—PS 1(DIP 스위치 2) |
H/L(고입력 30A/저입력 20A) |
출력 전력 |
|---|---|---|---|
| 에 |
에 |
켜짐(30A) |
5500W |
| 에 |
에 |
꺼짐(20A) |
3000W |
| 에 |
끄기 |
켜짐(30A) |
5000W |
| 끄기 |
에 |
켜짐(30A) |
5000W |
| 에 |
끄기 |
꺼짐(20A) |
2700W |
| 끄기 |
에 |
꺼짐(20A) |
2700W |
DIP 스위치 중 하나가 켜짐 위치에 있고 전원 스위치가 꺼짐 위치로 설정된 경우 시스템은 입력 피드가 누락되었다는 경보를 발생시킵니다. 두 DIP 스위치를 모두 꺼짐 위치로 설정하여 이를 방지할 수 있습니다.
- IP1 (IP1)
- 진화한 Junos OS 릴리스 20.4R2 이상에 대한 CLI 출력의 INP1.
- Junos OS Evolved 릴리스 20.4R2 이전 릴리스에 대한 CLI 출력의 INP0.
- IP2 등급
- Junos OS Evolved 릴리스 20.4R2 이상에 대한 CLI 출력의 INP2.
- Junos OS Evolved 릴리스 20.4R2 이전 릴리스에 대한 CLI 출력의 INP1.
시스템에 전원을 공급하기 전에 JNP10K-PWR-AC2 전원 공급장치의 두 입력 피드를 AC 주전원에 연결하는 것이 중요합니다.
전원 공급 장치에는 섀시 냉각에 기여하는 내부 팬이 있습니다. 따라서 모든 전원 공급 장치는 적절한 공기 흐름을 갖기 위해 실행 중인 섀시에 있어야 합니다. 모든 전원 공급 장치가 섀시에 있어야 하지만 반드시 전원에 연결되어 있는 것은 아닙니다. 전원 공급장치가 슬롯에 설치되었지만 전원에 연결되지 않은 경우 섀시에서 전원을 끌어와 전원 공급장치의 내부 팬에 전원을 공급합니다.
JNP10K-PWR-AC3 전원 공급장치
JNP10K-PWR-AC3 전원 공급기는 15-A 및 20-A 모드에서 AC 시스템을 지원하도록 설계된 고용량 모델입니다. 그림 4를 참조하십시오.
입력—전원 공급 장치는 20A 또는 15A에서 4개의 단상 AC(180-264VAC) 입력(A0, A1, B0 및 B1)을 사용하며 12.3V의 DC 출력을 제공합니다. AC 전원 공급 장치(PSU)의 입력 콘센트는 IEC 320-C22입니다. 전원 코드의 짝을 이루는 커넥터는 IEC 320-C21입니다.
출력—전원 공급 장치는 다음에서 12.3V의 DC 출력을 제공합니다.
- 7800 W (20-A 입력), 3개 또는 4개의 액티브 피드, 또는
- 6000W(20-A 입력), 2개의 액티브 피드(A0 및 A1 또는 B0 및 B1) 또는
- 3000 W (20-A 입력), 단일 액티브 피드 포함.
-
7800 W (15-A 입력), 4개의 액티브 피드 또는
-
7500 W (15-A 입력), 3개의 액티브 피드, 또는
-
5000 W (15-A 입력), 2개의 액티브 피드, 또는
-
2500 W (15-A 입력), 단일 액티브 피드 포함.
-
작동 입력 전압 범위는 AC 시스템의 경우 180 - 264 VAC입니다. DC 출력은 12.3VDC입니다.
-
전원 피드 수와 전원 공급장치가 고출력(20-A) 또는 저출력(15-A) 전력을 제공하는지 여부는 전원 공급장치의 전면판에 있는 이중 인라인 패키지(DIP) 스위치 세트를 사용하여 구성됩니다. 섀시의 전원 공급 장치 하나가 저전력으로 설정된 경우 DIP 스위치 설정 또는 CLI의 출력 결과에 관계없이 섀시의 전력 예산이 저전력으로 감소합니다. 이 설계는 15A만 제공할 수 있는 시설에서 실수로 전원 공급 장치를 20A로 설정하고 시설 회로 차단기를 트립하는 것을 방지합니다. 시스템에서 DIP 스위치 설정을 혼합하지 않는 것이 좋습니다. DIP 스위치를 사용할 때 입력 및 출력 전압에 대한 정보는 표 3 을 참조하십시오.
-
JNP10K-PWR-AC3 전원 공급장치의 전면 패널에는 메인 12.3 VDC 출력과 +5.0 V_BIAS 대기 출력도 활성화/비활성화하는 ENABLE 스위치가 있습니다. 스위치가 DISABLE 위치에 있으면 전력 소비를 최소화하기 위해 프런트 엔드 PFC가 비활성화됩니다. 이 스위치는 다른 종료 방법보다 우선 순위가 가장 높습니다.
-
효율은 최대 부하에서 93%입니다. 역률은 0.98입니다. 최대 돌입 전류는 액티브 피드의 경우 50A입니다.
JNP10K-PWR-BLN3 또는 액티브 블랭크
주니퍼 네트웍스는 ABPM(Active Blank Power Module), JNP10K-PWR-BLN3을 제공합니다. 이는 섀시의 공기 흐름과 냉각에 도움이 됩니다. 라우터 섀시에 다음과 같은 ABPM 및 JNP10K-PWR-AC3 전원 공급 장치(PSU) 조합을 사용할 수 있습니다.
| JNP10K-PWR-AC3 PSU |
ABPM(JNP10K-PWR-BLN3) |
|---|---|
| 3 |
7 |
| 4 | 6 |
| 5 | 5 |
| 6 | 4 |
| 7 | 3 |
| 8 | 2 |
| 9 |
1 |
| 10 |
0 |
라우터 섀시에는 최소 3개의 JNP10K-PWR-AC3 전원 공급 장치(PSU)가 있어야 합니다.
기본 섀시 인프라를 운영하려면 최소 3개의 JNP10K-PWR-AC3 전원 공급 장치가 필요합니다. 추가 라인 카드가 설치되고 활성화되면 전력 수요를 충족하기 위해 더 많은 PSU가 필요합니다. 주어진 섀시 구성에 필요한 PSU 수를 결정하는 데 도움이 되는 전원 구성 도구를 제공합니다. 전력 계산기를 참조하십시오.
JNP10K-PWR-AC3 전원 공급장치에는 섀시 냉각에 기여하는 내부 팬이 있습니다. 따라서 적절한 공기 흐름을 위해 전원 공급 장치 또는 ABPM(Active Blank Power Module)을 실행 중인 섀시의 10개 PSU 슬롯 모두에 설치해야 합니다. 섀시에 10개의 전원 공급 장치 또는 ABPM이 있어야 하지만 전원 공급 장치가 반드시 전원에 연결되어 있는 것은 아닙니다. 전원 공급장치가 슬롯에 설치되었지만 전원에 연결되지 않은 경우에도 섀시에서 전원을 끌어와 전원 공급장치의 내부 팬에 전원을 공급합니다.
극도의 화상 위험 - JNP10K-PWR-AC3은 실행 조건에서 70°C - 80°C(158°F - 176°F) 범위의 온도에 도달할 수 있습니다.
라우터는 접근이 제한된 위치에 설치된 플러그형 Type A 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.
라우터 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 라우터가 손상될 수 있습니다.
건물 설치 및 시스템에서 또는 지역 전기 규정에 따라 2A 정격의 25극 회로 차단기를 사용하십시오.
JNP10K-PWR-AC3 전원 공급장치에는 전면 패널에서 액세스할 수 있는 5개의 이중 위치 DIP 스위치(INP-A0, INP-A1, INP-B0, INP-B1 및 DIP4)가 있습니다. DIP4는 20A 또는 15A 입력 소스가 연결되었는지 여부를 나타내는 데 사용되는 다섯 번째 DIP 스위치입니다. 그림 5 와 표 3 을 참조하여 DIP 스위치의 레이아웃과 DIP 스위치가 다른 조합으로 설정될 때의 전원 출력을 알 수 있습니다.
DIP 스위치
1 - 그 위의 DIP 스위치에 해당하는 LED.
| INP-A0 (스위치 0) |
INP-A1 (스위치 1) |
INP-B0(스위치 2) |
INP-B1 (스위치 3) |
스위치 4(고입력 20A/저입력 15A) |
출력 전력 |
|---|---|---|---|---|---|
| 15-ᅡ |
|||||
| 끄기 |
끄기 |
끄기 |
에 |
꺼짐(15A) |
2500W |
| 끄기 |
끄기 |
에 |
끄기 |
꺼짐(15A) |
2500W |
| 끄기 |
끄기 |
에 |
에 |
꺼짐(15A) |
5000W |
| 끄기 |
에 |
끄기 |
끄기 |
꺼짐(15A) |
2500W |
| 끄기 |
에 |
끄기 |
에 |
꺼짐(15A) |
5000W |
| 끄기 |
에 |
에 |
에 |
꺼짐(15A) |
7500W |
| 끄기 |
에 |
에 |
끄기 |
꺼짐(15A) |
5000W |
| 에 |
끄기 |
끄기 |
끄기 |
꺼짐(15A) |
2500W |
| 에 |
끄기 |
끄기 |
에 |
꺼짐(15A) |
5000W |
| 에 |
끄기 |
에 |
끄기 |
꺼짐(15A) |
5000W |
| 에 |
끄기 |
에 |
에 |
꺼짐(15A) |
7500W |
| 에 |
에 |
끄기 |
끄기 |
꺼짐(15A) |
5000W |
| 에 |
에 |
끄기 |
에 |
꺼짐(15A) |
7500W |
| 에 |
에 |
에 |
끄기 |
꺼짐(15A) |
7500W |
| 에 |
에 |
에 |
에 |
꺼짐(15A) |
7800W |
| 20-ᅡ |
|||||
| 끄기 |
끄기 |
끄기 |
에 |
켜짐(20A) |
3000W |
| 끄기 |
끄기 |
에 |
끄기 |
켜짐(20A) |
3000W |
| 끄기 |
끄기 |
에 |
에 |
켜짐(20A) |
6000W |
| 끄기 |
에 |
끄기 |
끄기 |
켜짐(20A) |
3000W |
| 끄기 |
에 |
끄기 |
에 |
켜짐(20A) |
6000W |
| 끄기 |
에 |
에 |
끄기 |
켜짐(20A) |
6000W |
| 끄기 |
에 |
에 |
에 |
켜짐(20A) |
7800W |
| 에 |
끄기 |
끄기 |
끄기 |
켜짐(20A) |
3000W |
| 에 |
끄기 |
끄기 |
에 |
켜짐(20A) |
6000W |
| 에 |
끄기 |
에 |
끄기 |
켜짐(20A) |
6000W |
| 에 |
끄기 |
에 |
에 |
켜짐(20A) |
7800W |
| 에 |
에 |
끄기 |
끄기 |
켜짐(20A) |
6000W |
| 에 |
에 |
끄기 |
에 |
켜짐(20A) |
7800W |
| 에 |
에 |
에 |
끄기 |
켜짐(20A) |
7800W |
| 에 |
에 |
에 |
에 |
켜짐(20A) |
7800W |
라우터의 전원을 켜기 전에 JNP10K-PWR-AC3 전원 공급장치의 입력 피드를 AC 주전원에 연결하는 것이 중요합니다.

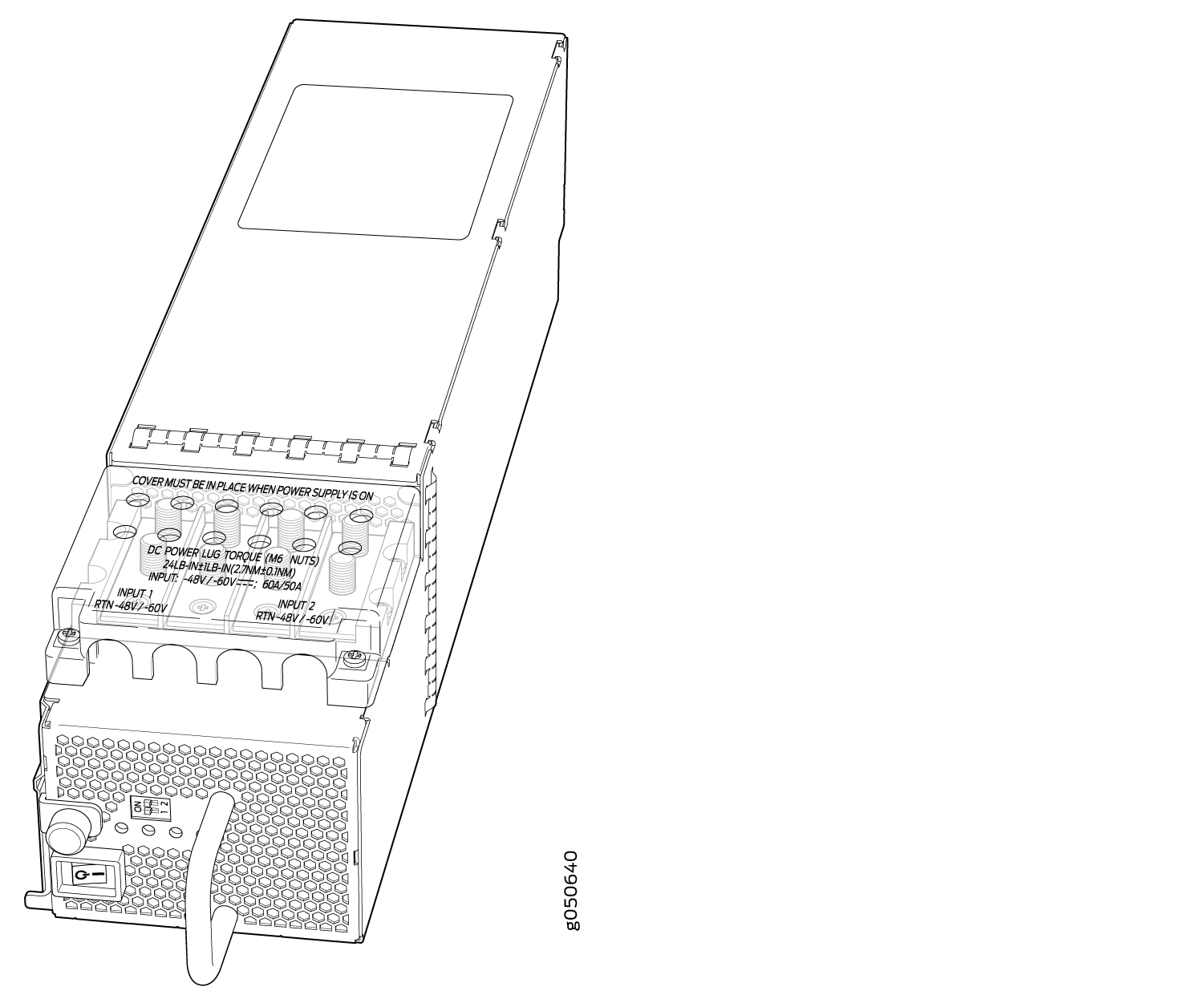

JNP10K-PWR-DC 전원 공급장치
DC 전원 공급 장치인 JNP10K-PWR-DC는 2500W, 이중 입력 전원 공급 장치입니다. 출력 전력은 2500W입니다.
라우터는 접근이 제한된 위치에 설치된 플러그형 Type A 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.
라우터 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 라우터가 손상될 수 있습니다.
각 JNP10K-PWR-DC 전원 공급장치의 전면판에 2개의 독립적인 DC 입력 러그 쌍(입력 1, RTN, –48V/–60V 및 입력 2, RTN, –48V/–60V)이 있습니다. 각 입구에는 전용 DC 전원 피드가 필요합니다. 각 입구는 전체 출력을 제공하기에 충분한 입력 전력을 제공하지만, 이중화를 제공하려면 항상 전원 공급장치를 전용 DC 전원 피드에 연결하십시오. 한 번에 하나의 파워 피드만 작동합니다.
DC 전원 공급 장치 모델은 전자 AB 입력 선택을 사용합니다. 하나의 전원에 장애가 발생하면 전자 AB 입력 선택은 전원 공급 장치를 대체 소스로 라우팅합니다. 전원 공급장치는 내부적으로 소스 입력 A와 소스 입력 B 사이의 전력 균형을 맞춥니다. 기본값은 각 입력에 대해 50%의 균형을 맞추는 것입니다.
각 JNP10K-PWR-DC 전원 공급장치에는 온(|) 및 오프(O)에 대한 국제 표시가 있는 전원 스위치, 내장 팬, 전원 공급장치의 상태를 나타내는 전면판의 LED가 4개 있습니다. 그림 6을 참조하십시오.
JNP10K-PWR-DC 전원 공급장치에는 각 입력 DC 피드에 대한 전용 회로 차단기가 필요합니다. 선택한 차단기는 60A의 입력 전류를 제공할 수 있는 크기여야 합니다.
각 전원 공급장치는 PTX10016 라우터의 결합된 전원 레일에 연결됩니다. 파워 레일은 파워 서플라이에서 생산된 출력 전력을 다양한 라우터 구성 요소에 분배합니다. 각 DC 전원 공급장치는 라우터의 모든 구성 요소에 전원을 공급합니다.
모든 DC 전원 공급장치 코드를 팬 트레이에서 멀리 라우팅합니다. 전원 코드가 팬 트레이를 방해하지 않는지 확인합니다.
JNP10K-PWR-DC 전원 공급장치는 단 하나의 입력 DC 피드가 연결된 상태에서 작동할 수 있습니다.
각 JNP10K-PWR-DC 전원 공급장치에는 자체 팬이 있으며 자체 내부 냉각 시스템에 의해 냉각됩니다. 공기 흐름은 전원 공급 장치의 전면에서 후면으로 이루어집니다. 섀시 후면에서 뜨거운 공기가 배출됩니다.
참조

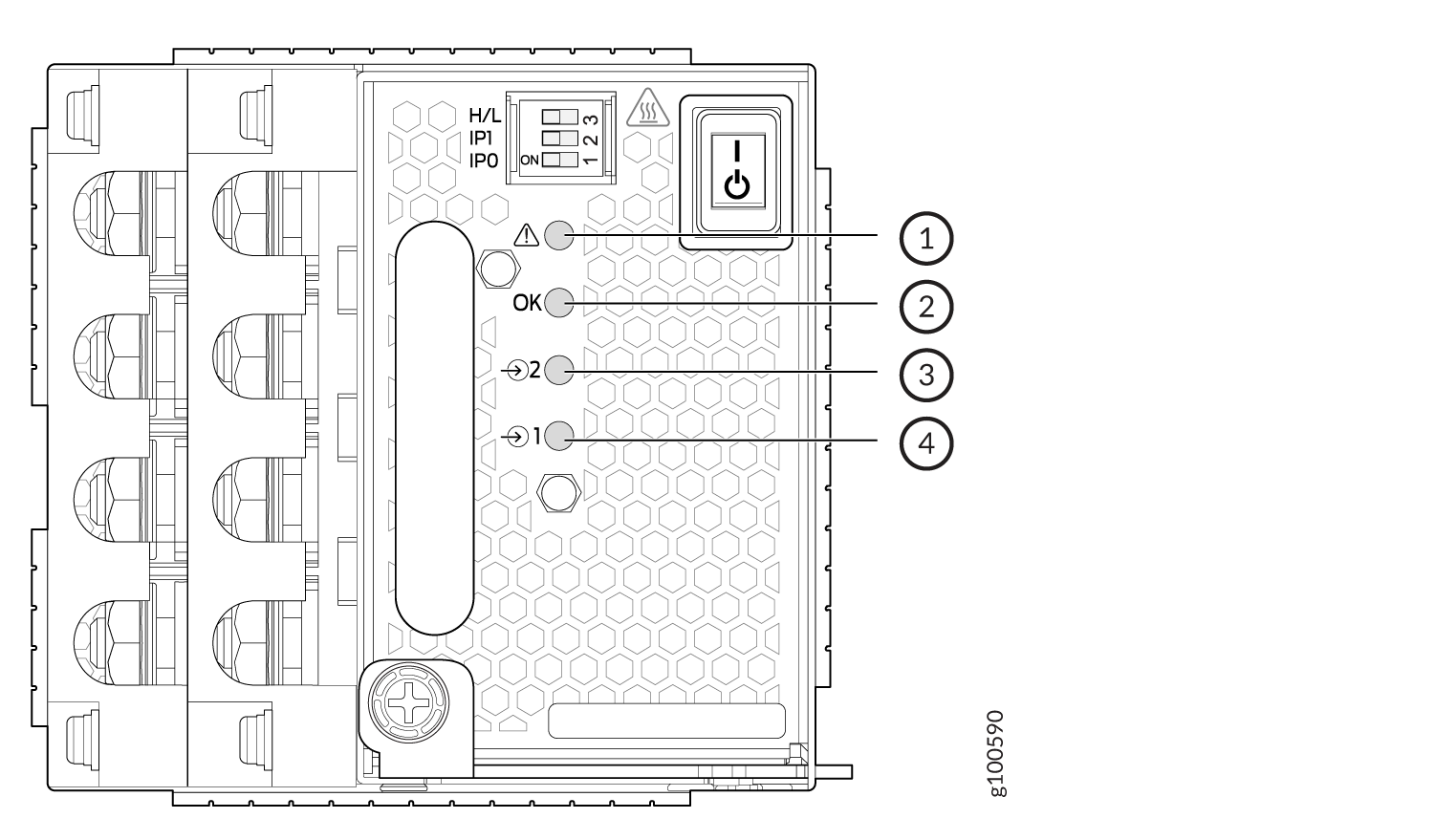

JNP10K-PWR-DC2 전원 공급장치
JNP10K-PWR-DC2 전원 공급장치는 4개의 중복 입력 전원 피드를 사용하여 60A 또는 80A를 수용하는 단일 하우징에 2개의 전원 공급장치를 제공합니다. 그림 7을 참조하십시오.
두 개의 내부 전원 공급 장치(PS 0 및 PS 1)에는 각각 중복 입력 피드가 있습니다: A0 및/또는 B0은 PS 0에 전원을 공급하고 A1 및/또는 B1은 PS 1에 전원을 공급합니다. 입력 전압이 가장 높은 입력 피드 A0 또는 B0은 PS 0에 전원을 공급합니다. 마찬가지로, 입력 전압이 가장 높은 입력 피드 A1 또는 B1은 PS 1에 전원을 공급합니다. A0, B0, A1 및 B1은 입력 전압이 동일한 경우 전력을 공유합니다. 두 내부 전원 공급장치에 대한 통합 출력 전력을 설정하는 전원 공급장치 면판에 있는 3개의 DIP 스위치 세트를 사용하여 입력을 구성합니다. 출력은 이러한 DIP 스위치의 설정에 따라 다릅니다. 표 4를 참조하십시오. PS 0 및 PS 1의 출력은 출력 전력을 공유합니다.
| INP0—PS 0(DIP 스위치 1) |
INP1—PS 1(DIP 스위치 2) |
H/L (고입력 80A/저입력 60A) |
출력 전력 |
|---|---|---|---|
| 에 |
에 |
켜짐(80A) |
5500W |
| 에 |
에 |
꺼짐(60A) |
4400W |
| 에 |
끄기 |
켜짐(80A) |
2750W |
| 끄기 |
에 |
켜짐(80A) |
2750W |
| 에 |
끄기 |
꺼짐(60A) |
2200W |
| 끄기 |
에 |
꺼짐(60A) |
2200W |
PS 0 및 PS 1이 활성화된 5500W의 결합 출력은 56VDC 이상에서 사용할 수 있습니다. 입력 전압이 56VDC 미만이면 출력 전력이 선형적으로 감소하여 입력 전류가 기본 60A보다 약간 낮게 유지됩니다. 그러나 80A를 제공하고 전원 공급 장치 스위치를 80A 설정으로 설정하면 전원 공급 장치는 더 낮은 입력 전압에서 5500W를 지원합니다.
PS 0 또는 PS 1만 활성화된 2750W의 결합 출력은 56VDC 이상에서 사용할 수 있습니다. 입력 전압이 56VDC 미만이면 출력 전력이 선형적으로 감소하여 입력 전류가 기본 60A보다 약간 낮게 유지됩니다. 그러나 80A를 제공하고 전원 공급 장치 스위치를 80A 설정으로 설정하면 전원 공급 장치는 더 낮은 입력 전압에서 2750W를 지원합니다.
JNP10K-PWR-DC2 전원 공급장치에는 각 입력 DC 피드에 대한 전용 회로 차단기가 필요합니다. 중간 지연의 80A DC 정격의 회로 차단기를 사용해야 합니다.
전원 공급 장치에는 섀시 냉각에 기여하는 내부 팬이 있습니다. 따라서 모든 전원 공급 장치는 적절한 공기 흐름을 갖기 위해 실행 중인 섀시에 있어야 합니다. 모든 전원 공급 장치가 섀시에 있어야 하지만 반드시 전원에 연결되어 있는 것은 아닙니다. 전원 공급장치가 슬롯에 설치되었지만 전원에 연결되지 않은 경우 섀시에서 전원을 끌어와 전원 공급장치의 내부 팬에 전원을 공급합니다.
라우터는 접근이 제한된 위치에 설치된 플러그형 Type A 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.
라우터 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 라우터가 손상될 수 있습니다.

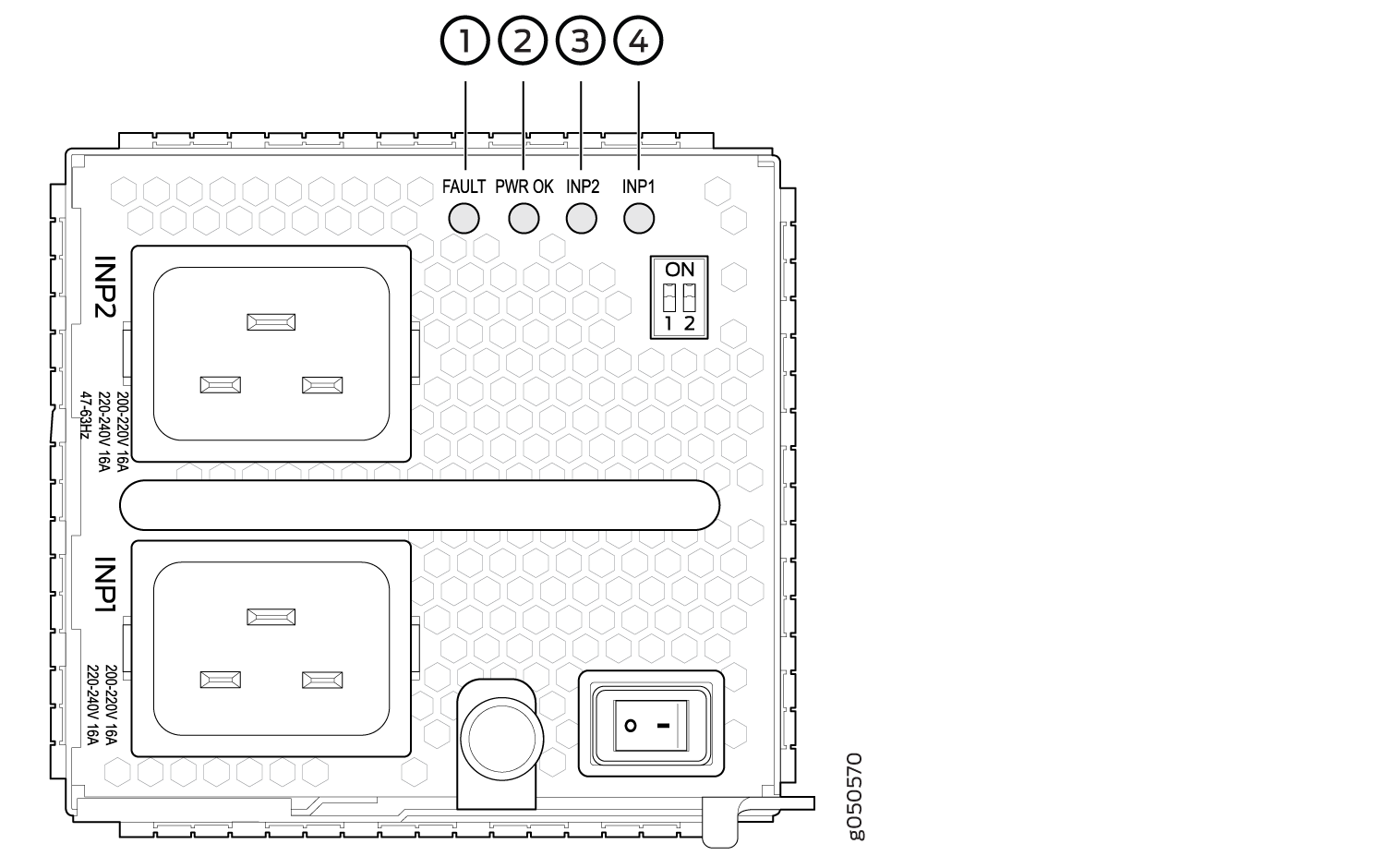

JNP10K-PWR-AC 전원 공급장치 LED
JNP10K-PWR-AC 전원 공급장치의 페이스플레이트에는 INP1, INP2, PWR OK 및 FAULT의 4개 LED가 있습니다. 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 8을 참조하십시오.
LED
|
1 개
—
결점 발광 다이오드 |
3 개
—
INP2 (인피2 ) 발광 다이오드 |
|
2 개
—
PWR 정상 발광 다이오드 |
4 개
—
INP1 (인피1 ) 발광 다이오드 |
표 5 는 JNP10K-PWR-AC 전원 공급장치의 LED를 나타냅니다.
발광 다이오드 |
색 |
상태 |
묘사 |
|---|---|---|---|
|
녹색 |
고체 |
전원 공급 장치가 제대로 작동하고 있습니다. |
황색 |
깜박이 |
전원 공급 장치가 전원 입력 오류를 감지했습니다. |
|
없음 |
라이팅제외(Unlit) |
전원 공급 장치가 꺼져 있습니다. |
|
PWR 정상 |
녹색 |
고체 |
전원 공급 장치가 제대로 작동하고 있습니다. |
황색 |
깜박이 |
전원 공급 장치가 전원 출력 오류를 감지했습니다. |
|
결점 |
없음 |
라이팅제외(Unlit) |
전원 공급 장치가 제대로 작동하고 있습니다. |
빨강 |
고체 |
전원 공급 장치에 장애가 발생하여 교체해야 합니다. 또는 하나의 입력에만 전원이 공급되고 전원이 공급되지 않는 입력에 대해 활성화된 라우터가 ON으로 설정됩니다. 활성화 스위치에 대한 자세한 내용은 JNP10K-PWR-AC 전원 공급장치 설치를 참조하십시오. |
INP1 또는 INP2 LED와 PWR OK LED가 켜지지 않으면 AC 전원 케이블이 제대로 설치되지 않았거나 전원 공급 장치에 장애가 발생한 것입니다.
INP1 또는 INP2 LED가 켜지고 PWR OK LED가 켜지지 않으면 AC 전원 공급 장치가 제대로 설치되지 않았거나 전원 공급 장치에 내부 장애가 있는 것입니다.

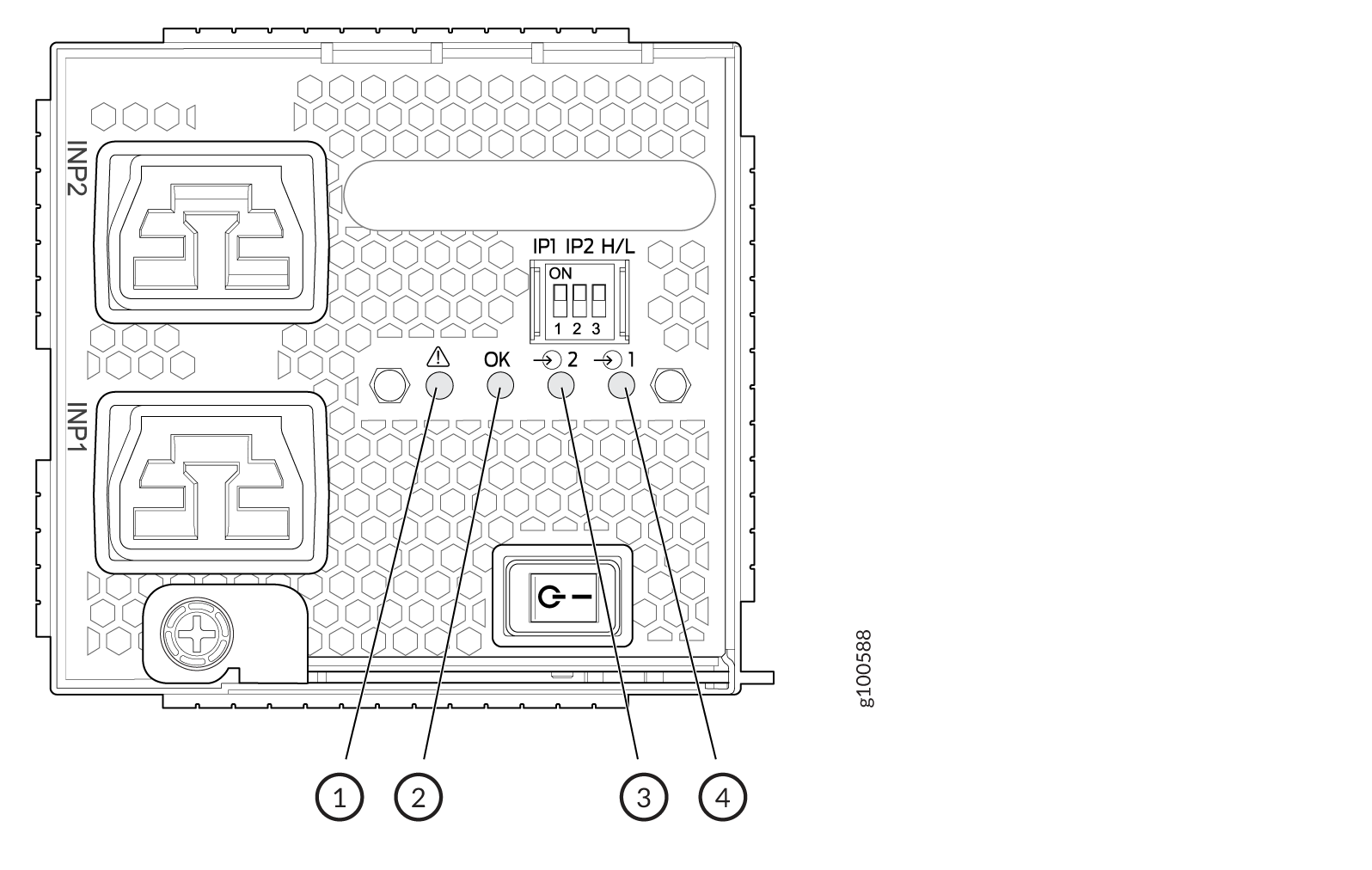

JNP10K-PWR-AC2 전원 공급장치 LED
JNP10K-PWR-AC2 전원 공급장치의 페이스플레이트에는 !, OK, 2 및 1의 4개의 LED가 있습니다. 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 9를 참조하십시오.
LED
|
1 개
—
! 결점 |
3 개
—
2 INP2–소스 입력 1 |
|
2 개
—
그래 전원 정상 |
4 개
—
1 INP1–소스 입력 0 |
전원 공급 장치의 물리적 표시는 1 과 2입니다. 이러한 표시는 출력의 show chassis power INP0 및 INP1에 해당합니다( 표 6 참조).
| JNP10K-PWR-AC2의 물리적 마킹 |
|
|---|---|
| INP1 (인피1) |
PS0 (영어) |
| INP2 (인피2) |
PS1 시리즈 |
표 7 은 JNP10K-PWR-AC2 전원 공급장치의 LED를 설명합니다.
| 발광 다이오드 |
색 |
상태 |
묘사 |
|---|---|---|---|
| 1
|
황색 |
고체 |
다음 중 하나입니다.
|
| 녹색 |
고체 |
전원 공급 장치가 제대로 작동하고 있습니다. |
|
| 2
|
황색 |
고체 |
다음 중 하나입니다.
|
| 녹색 |
고체 |
전원 공급 장치가 제대로 작동하고 있습니다. |
|
| OK (전원 OK) |
녹색 |
고체 |
전원 공급 장치가 제대로 작동하고 있습니다. |
| 황색 |
깜박이 |
전원 공급장치 출력에서 오류를 감지했습니다. |
|
| 라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 꺼져 있습니다. |
|
| ! (결함) |
빨강 |
고체 |
전원 공급 장치에 장애가 발생하여 교체해야 합니다. |
| 라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 정상적으로 작동하고 있습니다. |

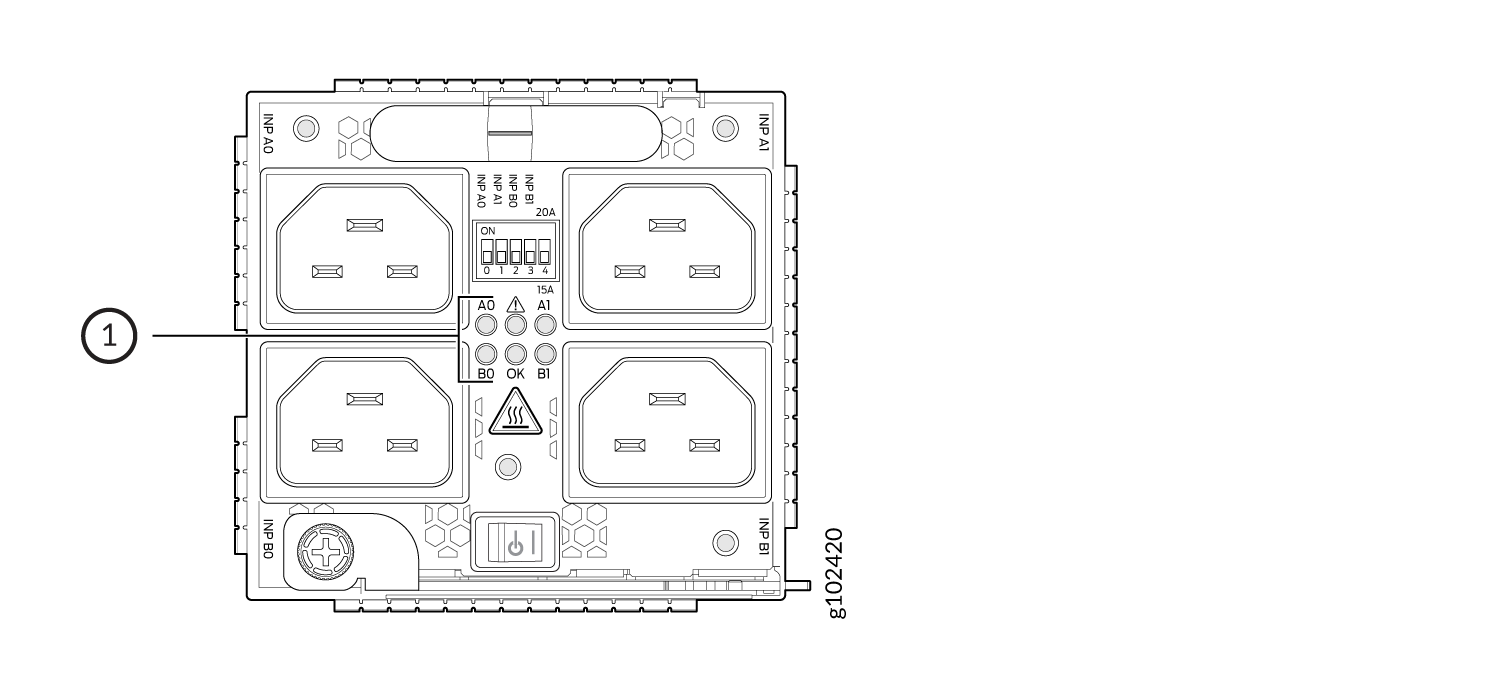

JNP10K-PWR-AC3 전원 공급장치 LED
JNP10K-PWR-AC3 전원 공급장치의 페이스플레이트에는 !, OK, A0, A1, B0 및 B1의 6개 LED가 있습니다. 번호가 매겨진 LED는 4개의 입력(INP-A0, INP-A1, INP-B0 및 INP-B1)에 해당합니다. 또한 두 개의 LED OK (Power OK) 및 !(오류). 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 10을 참조하십시오.
LED
1—JNP10K-PWR-AC3 전원 공급장치의 LED는 다음을 표시합니다.
-
! 결점
-
그래 전원 정상
-
대답 0 INP A0–소스 입력 1
-
대답 1 INP A1–소스 입력 2
-
나0 INP B0–소스 입력 3
-
지하 1 층 INP B1–소스 입력 4
전원 공급 장치의 물리적 표시는 1, 2, 3 및 4입니다. 이러한 표시는 출력에서 show chassis power INP-A0, INP-A1, INP-B0 및 INP-B1에 해당합니다( 표 8 참조).
| JNP10K-PWR-AC3의 물리적 마킹 |
show chassis power 명령 |
|---|---|
| INP A0 |
INP-A0 시리즈 |
| INP A1 |
INP-A1 시리즈 |
| INP B0 |
INP-B0 시리즈 |
| INP B1 |
INP-B1 재질 보기 |
INP-A0, INP-A1, INP-B0 및 INP-B1의 입력 전압이 존재하고 조정 범위 내에 있으면 LED는 계속 녹색 켜진 상태를 유지합니다.
입력 볼륨이tage INP-A0, INP-A1, INP-B0 및 INP-B1에 있지만 해당 레벨이 필요한 조정 범위 내에 있지 않으면 LED가 황색으로 켜지고 약 0.5초 동안 켜지고 0.5초 동안 계속 깜박입니다.
LED가 꺼져 있으면 입력이 없는 것입니다.
표 9 는 JNP10K-PWR-AC3 전원 공급장치의 LED, LED의 색상, 상태 및 의미를 설명합니다.
| 발광 다이오드 |
색 |
상태 |
묘사 |
|---|---|---|---|
| 1 또는 ( |
녹색 |
고체 |
|
| 옐로우/앰버 |
깜박이 |
|
|
| 2 또는 ( |
녹색 |
고체 |
|
| 옐로우/앰버 |
깜박이 |
|
|
| 3 또는 ( |
녹색 |
고체 |
|
| 옐로우/앰버 |
깜박이 |
|
|
| 4 또는 ( |
녹색 |
고체 |
|
| 옐로우/앰버 |
깜박이 |
|
|
| OK (전원 OK) |
녹색 |
고체 |
전원 공급 장치가 제대로 작동하고 있습니다. |
| 옐로우/앰버 |
깜박이 |
전원 공급장치 출력에서 오류를 감지했습니다. |
|
| 라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 꺼져 있습니다. |
|
| ! (결함) |
빨강 |
고체 |
DIP 스위치가 ON 위치에 있어도 전원 공급 장치에 대한 입력 전원이 없습니다. 입력을 기다리고 있습니다. |
| 라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 정상적으로 작동하고 있습니다. |

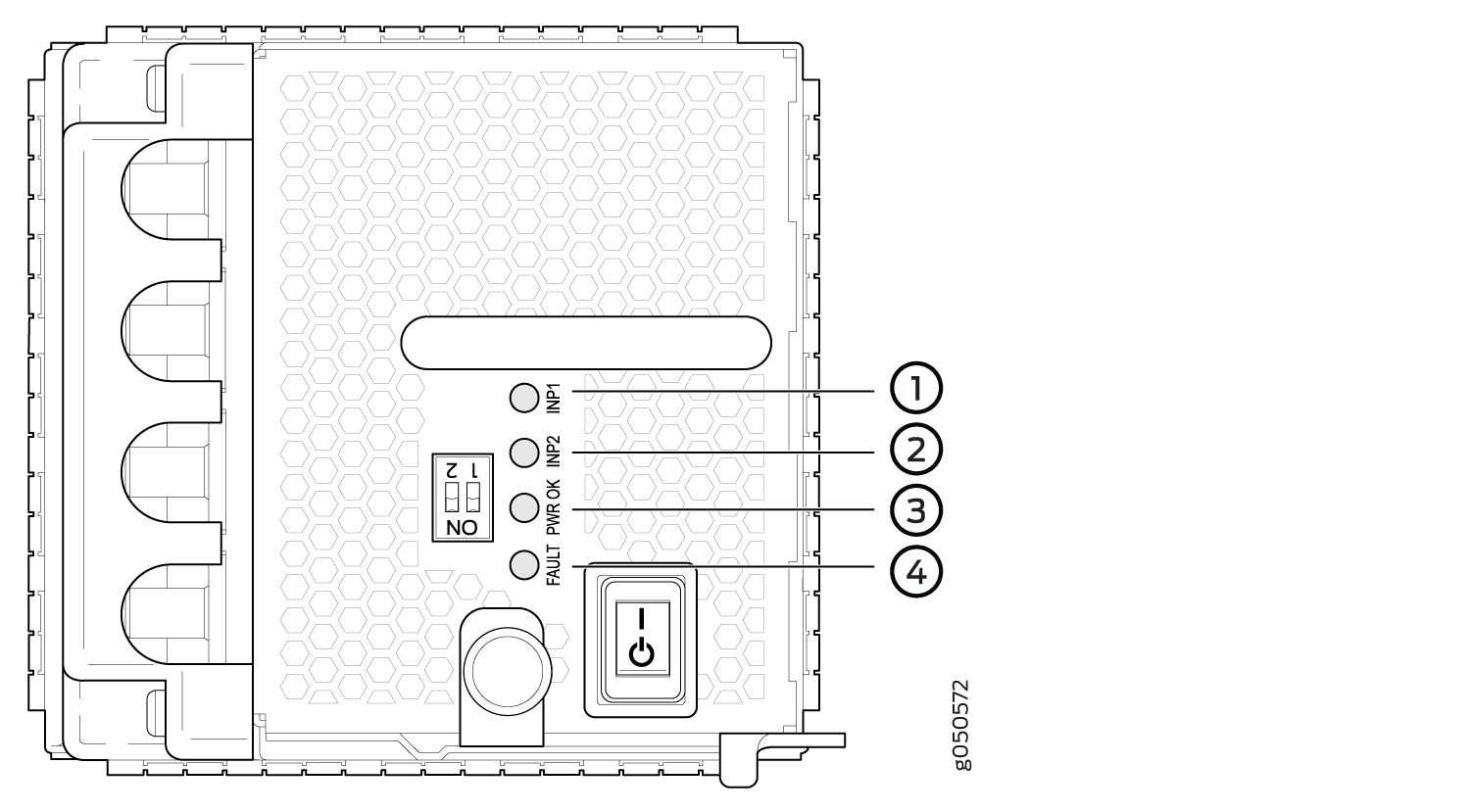

JNP10K-PWR-DC 전원 공급장치 LED
JNP10K-PWR-DC 전원 공급장치의 페이스플레이트에는 INP1, INP2, PWR OK 및 FAULT의 4개의 LED가 있습니다. 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 11을 참조하십시오.
LED
|
1 개
—
INP1 (인피1 ) 발광 다이오드 |
3 개
—
PWR 정상 발광 다이오드 |
|
2 개
—
INP2 (인피2 ) 발광 다이오드 |
4 개
—
결점 발광 다이오드 |
전원 공급장치의 물리적 표시는 INP1 및 INP2입니다. 이러한 표시는 출력에서 show chassis power PS0, A0 또는 B0 및 PS1, A1 또는 B1에 해당합니다( 표 10 참조).
JNP10K-PWR-DC2의 물리적 마킹 |
show chassis power 명령 |
|---|---|
INP1 (인피1) |
Junos OS 릴리스 20.4R2 및 Junos OS Evolved 릴리스 20.4R2 이전 릴리스에 대한 CLI 출력의 PS0 Junos OS 릴리스 20.4R2 이상 및 Junos OS Evolved 릴리스 20.4R2 이상에 대한 CLI 출력의 A0 또는 B0 |
INP2 (인피2) |
Junos OS 릴리스 20.4R2 및 Junos OS Evolved 릴리스 20.4R2 이전 릴리스에 대한 CLI 출력의 PS1 Junos OS 릴리스 20.4R2 이상 및 Junos OS Evolved 릴리스 20.4R2 이상에 대한 CLI 출력의 A1 또는 B1 |
표 11 은 JNP10K-PWR-DC 전원 공급장치의 LED를 나타냅니다.
| 발광 다이오드 |
색 |
상태 |
묘사 |
|---|---|---|---|
|
황색 |
깜박이 |
DC 전원 입력 전압이 정상 작동 범위 내에 있지 않음을 나타냅니다. |
녹색 |
고체 |
DC 전원이 작동 범위(–40 VDC - –72 VDC) 내에 있습니다. |
|
라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 꺼져 있습니다. |
|
PWR 정상 |
녹색 |
고체 |
DC 전원 출력이 정상 작동 범위 내에 있습니다. |
황색 |
깜박이 |
출력이 한계를 벗어났습니다. |
|
결점 |
빨강 |
고체 |
전원 공급 장치에 장애가 발생하여 교체해야 합니다. |
라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 정상적으로 작동하고 있습니다. 또는 하나의 입력에만 전원이 공급되고 전원이 공급되지 않는 입력에 대한 활성화 스위치가 ON으로 설정됩니다. 활성화 스위치에 대한 자세한 내용은 JNP10K-PWR-DC 전원 공급장치 설치를 참조하십시오. |
INP1 또는 INP2 및 PWR OK LED가 켜지지 않으면 전원 케이블이 제대로 설치되지 않았거나 전원 공급 장치에 장애가 발생한 것입니다.
INP1 또는 INP2 LED가 녹색으로 켜지고 PWR OK LED가 켜지지 않으면 전원 공급 장치가 제대로 설치되지 않았거나 전원 공급 장치에 내부 장애가 있는 것입니다.
FAULT LED가 깜박이면 전원 공급 장치를 추가하여 전력 수요와 공급의 균형을 맞추십시오.
JNP10K-PWR-DC2 전원 공급장치 LED
JNP10K-PWR-DC2 전원 공급장치의 페이스플레이트에는 4개의 LED( 1, 2, 정상) 및 결함 기호!가 있습니다. 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 12를 참조하십시오.
LED
|
1 개
—
! 결점 |
3 개
—
2 전원 입력 1 |
|
2 개
—
그래 전원 정상 |
4 개
—
1 전원 입력 0 |
명령 출력 show system firmware 에서 전원 공급 장치에 설치된 펌웨어 버전을 확인할 수 있습니다. 표 12 는 전원 공급장치에 설치된 펌웨어가 300.300.208.208.304 이상인 경우 JNP10K-PWR-DC2 전원 공급장치의 LED를 설명합니다. 표 13 은 전원 공급장치에 설치된 펌웨어가 300.300.208.208.304보다 낮은 경우 JNP10K-PWR-DC2 전원 공급장치의 LED를 설명합니다.
| 피드 0 |
피드 1 |
전원 공급 장치 스위치의 상태 |
LED 1 |
주도의 2 |
그래 발광 다이오드 |
! 발광 다이오드 |
|---|---|---|---|---|---|---|
| 끄기 |
끄기 |
끄기 |
오렌지 |
오렌지 |
끄기 |
빨강 |
| A 또는 B |
끄기 |
끄기 |
녹색 - 깜박임 |
오렌지 |
끄기 |
빨강 |
| A와 B |
끄기 |
끄기 |
녹색 |
오렌지 |
끄기 |
빨강 |
| 끄기 |
A 또는 B |
끄기 |
오렌지 |
녹색 - 깜박임 |
끄기 |
빨강 |
| A 또는 B |
A 또는 B |
끄기 |
녹색 - 깜박임 |
녹색 - 깜박임 |
끄기 |
빨간색 - 깜박임 |
| A와 B |
A 또는 B |
끄기 |
녹색 |
녹색 - 깜박임 |
끄기 |
빨간색 - 깜박임 |
| 끄기 |
A와 B |
끄기 |
오렌지 |
녹색 |
끄기 |
빨강 |
| A 또는 B |
A와 B |
끄기 |
녹색 - 깜박임 |
녹색 |
끄기 |
빨간색 - 깜박임 |
| A와 B |
A와 B |
끄기 |
녹색 |
녹색 |
끄기 |
끄기 |
| 끄기 |
끄기 |
에 |
오렌지 |
오렌지 |
끄기 |
빨강 |
| A 또는 B |
끄기 |
에 |
녹색 - 깜박임 |
오렌지 |
녹색 |
빨강 |
| A와 B |
끄기 |
에 |
녹색 |
오렌지 |
녹색 |
빨강 |
| 끄기 |
A 또는 B |
에 |
오렌지 |
녹색 - 깜박임 |
녹색 |
빨강 |
| A 또는 B |
A 또는 B |
에 |
녹색 - 깜박임 |
녹색 - 깜박임 |
녹색 |
빨간색 - 깜박임 |
| A와 B |
A 또는 B |
에 |
녹색 |
녹색 - 깜박임 |
녹색 |
빨간색 - 깜박임 |
| 끄기 |
A와 B |
에 |
오렌지 |
녹색 |
녹색 |
빨강 |
| A 또는 B |
A와 B |
에 |
녹색 - 깜박임 |
녹색 |
녹색 |
빨간색 - 깜박임 |
| A와 B |
A와 B |
에 |
녹색 |
녹색 |
녹색 |
끄기 |
| 발광 다이오드 |
색 |
상태 |
묘사 |
|---|---|---|---|
| 1 ( |
녹색 |
고체 |
DC 전원이 작동 범위(-40 VDC - -72 VDC) 내에 있습니다. |
| 황색 |
깜박이 |
DC 전원 입력 전압이 정상 작동 범위 내에 있지 않습니다. |
|
| 라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 꺼져 있습니다. |
|
| OK (전원 OK) |
녹색 |
고체 |
DC 전원 출력이 정상 작동 범위 내에 있습니다. |
| 황색 |
깜박이 |
전원 공급 장치 출력이 전원 제한을 벗어났습니다. |
|
| ! (결함) |
빨강 |
고체 |
전원 공급장치 입력이 잘못 구성되었거나 전원 공급장치에 장애가 발생하여 교체해야 합니다. |
| 빨강 |
깜박이 |
전원 공급 장치 피드에 입력(A 또는 B) 중 하나가 없습니다. |
|
| 라이팅제외(Unlit) |
끄기 |
전원 공급 장치가 정상적으로 작동하고 있습니다. 또는 하나의 입력에만 전원이 공급되고 전원이 공급되지 않는 입력에 대한 활성화 스위치가 ON으로 설정됩니다. 활성화 스위치에 대한 자세한 내용은 DC 전원을 PTX10016 라우터에 연결을 참조하십시오. |
1 또는 2와 OK LED가 켜지지 않으면 전원 케이블이 제대로 설치되지 않았거나 전원 공급 장치에 장애가 발생한 것입니다.
1 또는 2 LED가 녹색으로 켜지고 OK LED가 켜지지 않으면 전원 공급 장치가 제대로 설치되지 않았거나 전원 공급 장치에 내부 오류가 있는 것입니다.
만약에 ! LED가 깜박이면 전원 공급 장치를 추가하여 전력 수요와 공급의 균형을 맞춥니다.
