QFX5110 포장 풀기 및 장착

QFX5110 포장 풀기

QFX5110은 하드웨어 구성 요소를 수용하는 단단한 판금 구조입니다. QFX5110은 폼 포장재로 고정된 판지 상자에 담겨 배송됩니다. 상자에는 액세서리 상자와 문서 로드맵 카드도 포함되어 있습니다.

주의:

QFX5110은 배송 상자 내부에서 최대한 보호됩니다. 설치를 시작할 준비가 될 때까지 스위치의 포장을 풀지 마십시오.

QFX5110 포장을 풀려면:

  1. 배송 상자를 가능한 한 설치 장소에 가깝지만 시스템 구성 요소를 제거할 수 있는 충분한 공간이 있는 스테이징 영역으로 이동합니다.
  2. 화살표가 위를 향하도록 상자를 배치합니다.
  3. 배송 상자의 상단 덮개를 엽니다.
  4. 액세서리 상자를 제거하고 상자에 포함된 인벤토리와 비교하여 내용물을 확인합니다. 표 1 에는 QFX5110와 함께 제공되는 구성 요소의 재고가 나와 있습니다.
  5. 스위치를 제자리에 고정하고 있는 포장재를 당겨 빼냅니다.
  6. 수신된 섀시 구성 요소를 확인합니다.

    • 전원 공급 장치 2개

    • 팬 모듈 5개

    QFX5110-32Q-CHAS는 전원 공급 장치 또는 팬 모듈 없이 배송됩니다.

  7. 나중에 스위치를 이동하거나 배송해야 할 경우를 대비하여 배송 상자와 포장재를 보관하십시오.
표 1: QFX5110와 함께 제공되는 구성 요소 인벤토리

구성 요소

양

섀시

1

팬 모듈

5

전원 공급 장치(650W)

  • JPSU-650W-AC-AFO

  • JPSU-650W-AC-AFI

  • JPSU-650W-DC-AFO

  • JPSU-650W-DC-AFI

AC 시스템은 2개의 국가별 C13 전원 케이블과 함께 제공됩니다.

2

랙 마운트 키트 - JNP-4PST-RMK-1U-E (Partial Toolless RMK)

JNP-4PST-RMK-1U-E 랙 마운트 키트는 다음과 같은 부품으로 구성됩니다.

  • 한 쌍의 전면 및 후면 장착 레일

  • 한 쌍의 마운팅 브래킷

  • 플랫 헤드 M4 x 6mm Phillips 나사 16개

스페어 랙 마운트 키트 주문 번호 - JNP-4PST-RMK-1U-E

1

랙 마운트 어셈블리 도면

1

문서 로드맵 카드

1

보증

1
메모:
더 이상 DB-9 어댑터가 있는 RJ-45 콘솔 케이블을 디바이스 패키지의 일부로 포함하지 않습니다. 본체 케이블과 어댑터가 장치 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.
  • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)
  • RJ-45-USB-A 어댑터(JNP-CBL-RJ45-USBA)
  • RJ-45 to USB-C 어댑터(JNP-CBL-RJ45-USBC)

RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하려면 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.

제품 등록 - SLA 검증을 위한 필수 항목

주니퍼 네트웍스 웹 사이트를 사용하여 모든 새로운 주니퍼 네트웍스 하드웨어 제품 및 기존 설치된 제품에 대한 변경 사항을 등록하여 하드웨어 교체 SLA(서비스 수준 계약)를 활성화하십시오.

주의:

주니퍼 네트웍스 웹사이트에서 제품 일련번호를 등록하십시오. 설치 기반에 추가 또는 변경이 발생하거나 설치 기반이 이동된 경우 설치 기준 데이터를 업데이트합니다. 주니퍼 네트웍스는 등록된 일련 번호 또는 정확한 설치 기준 데이터가 없는 제품에 대한 하드웨어 교체 서비스 수준 계약을 충족하지 못한 것에 대해 책임을 지지 않습니다.

https://tools.juniper.net/svcreg/SRegSerialNum.jsp 에서 제품을 등록하십시오.https://www.juniper.net/customers/csc/management/updateinstallbase.jsp 에서 설치 기반을 업데이트합니다.

랙에 QFX5110 장착

4포스트 19인치에 QFX5110를 장착할 수 있습니다. 스위치와 함께 제공된 장착 키트를 사용하여 랙에 넣습니다.

전면 및 후면 랙 레일의 간격을 23.5인치로 설정합니다. (59.7cm) - 30.6인치 (77.7cm) 앞뒤.

이 주제는 다음에 대해 설명합니다.

랙 설치를 시작하기 전에

랙에 QFX5110 스위치를 장착하기 전에 다음을 수행하십시오.

  1. 정전기 방전(ESD) 손상을 방지하는 방법을 이해해야 합니다. 정전기 방전 손상 방지를 참조하십시오.
  2. 사이트가 사이트 준비 검사 목록에 설명된 요구 사항을 충족QFX5110 확인합니다.
  3. 랙을 영구적인 위치에 배치하여 공기 흐름 및 유지보수를 위한 적절한 여유 공간을 확보하고 건물 구조에 고정합니다.
  4. 일반 사이트 지침 및 QFX5110 설치 안전 지침을 읽으십시오.
  5. 배송 상자에서 스위치를 꺼냅니다.
  6. 스위치를 랙에 장착하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.

    • ESD 접지 스트랩(제공되지 않음).

    • 랙 마운트 키트(제공됨).

    • 장착 나사에 적합한 드라이버(제공되지 않음).

    • 지리적 위치에 적합한 플러그가 있는 전원 코드 2개(제공됨).

    • RJ-45 케이블 및 RJ-45 - DB-9 시리얼 포트 어댑터(제공되지 않음).

      메모:
      더 이상 DB-9 어댑터가 있는 RJ-45 콘솔 케이블을 디바이스 패키지의 일부로 포함하지 않습니다. 본체 케이블과 어댑터가 장치 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.
      • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)
      • RJ-45-USB-A 어댑터(JNP-CBL-RJ45-USBA)
      • RJ-45 to USB-C 어댑터(JNP-CBL-RJ45-USBC)

      RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하려면 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.

    • 직렬 포트가 있는 PC 랩톱과 같은 관리 호스트(제공되지 않음)

옵션 장비: 브래킷, 러그, 나사 및 와셔 2개가 있는 접지 케이블 키트.

주의:

모든 QFX5110 스위치를 설치하는 데 두 사람이 필요하며, 한 사람은 스위치를 들어 올려 제자리에 놓고 다른 사람은 스위치를 랙에 부착해야 합니다. 60인치 이상의 QFX5110 설치하는 경우. (152.4cm) 바닥에서 전원 공급 장치와 팬 모듈을 분리하여 무게를 최소화한 후 스위치를 설치할 수 있습니다.
주의:

랙에 여러 스위치를 장착하는 경우 먼저 랙의 가장 낮은 위치에 스위치를 장착합니다. 랙 전복 위험을 최소화하기 위해 랙 하단에서 상단으로 나머지 스위치를 장착하십시오.

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 랙 또는 캐비닛에 QFX5110 마운트

정사각형 구멍 또는 나사 구멍 4포스트 19인치에 QFX5110 스위치를 장착할 수 있습니다. 예비품으로 사용할 수 있는 부분적인 도구가 없는 JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하는 랙.

JNP-4PST-RMK-1U-E 랙 마운트 키트는 다음과 같은 부품으로 구성됩니다.

  • 한 쌍의 전면 및 후면 장착 레일

  • 한 쌍의 마운팅 브래킷

  • 16 플랫 헤드 M4 x 6mm Phillips 나사

4포스트 설치는 네 모서리 모두에서 장치를 고르게 지지합니다.

사각형 구멍 랙에 JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 디바이스를 마운트합니다

다음 도구와 부품을 사용할 수 있는지 확인합니다.

  • ESD 접지 스트랩은 제공되지 않습니다.

  • 번호 2 Phillips (+) 드라이버 - 제공되지 않음

  • 랙 포스트에 부착되는 한 쌍의 전면 및 후면 장착 레일 - 랙 장착 키트와 함께 제공

  • 한 쌍의 장착 브래킷과 16개의 플랫 헤드 M4 x 6mm Phillips 나사. 이 브래킷은 랙 마운트 키트와 함께 사전 설치되지 않은 경우 장치에 부착됩니다

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 랙의 4개 기둥에 디바이스를 마운트하는 방법:

  1. ESD 접지 스트랩을 맨 손목에 감싸고 고정하고 스트랩의 다른 쪽 끝을 장치의 ESD 지점에 연결합니다.
  2. 장착 레일을 조립합니다.

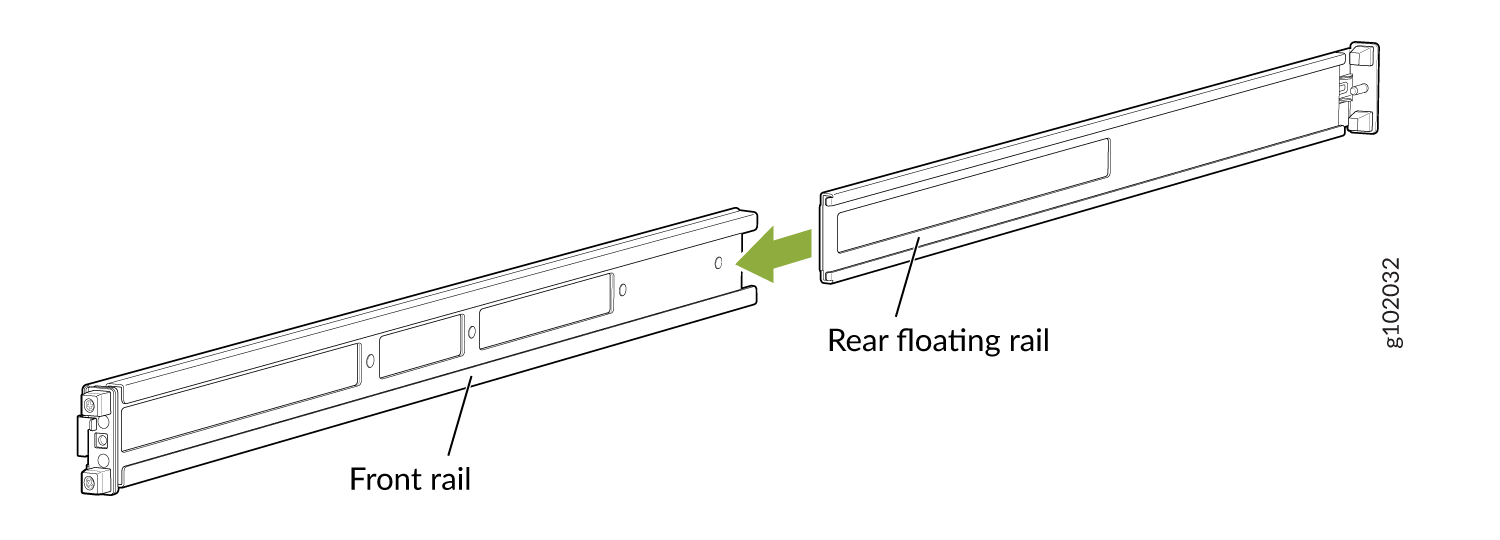

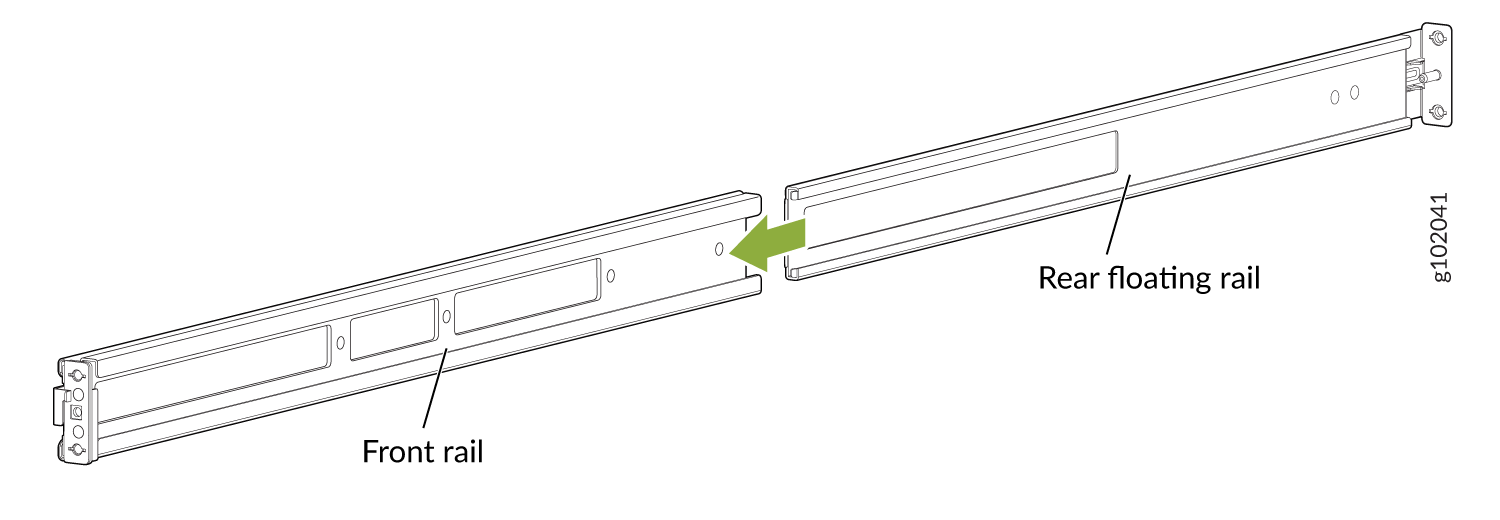

    1. 후면 플로팅 브래킷을 전면 브래킷에 밀어 넣습니다. 그림 1을 참조하십시오.
      그림 1: 마운팅 레일 Assemble the Mounting Rails 조립

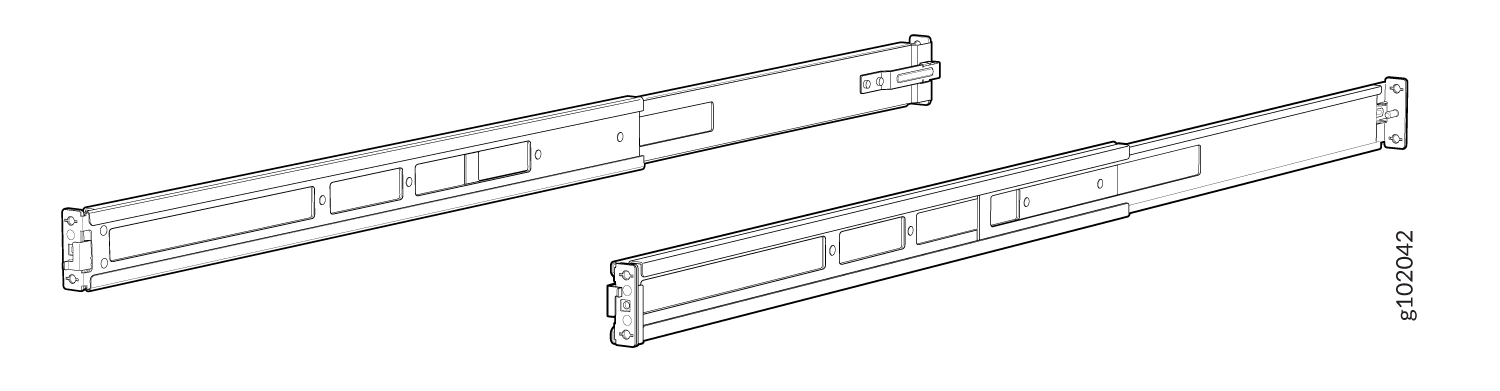

    2. 마운팅 레일 조립. 그림 2를 참조하십시오.
      그림 2: 조립된 Front and Rear Rails Assembled 전면 및 후면 레일
  3. 마운팅 레일을 랙에 부착합니다.

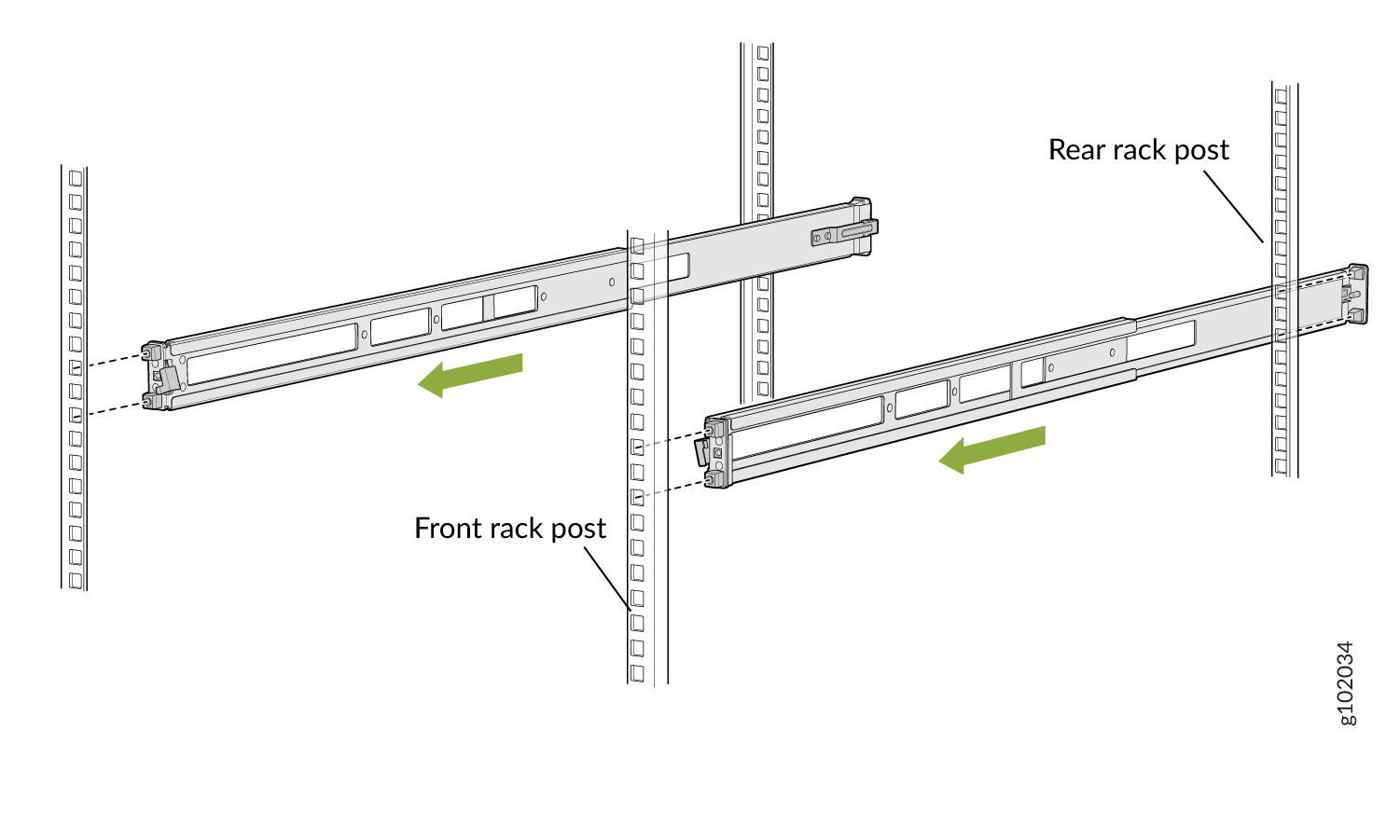

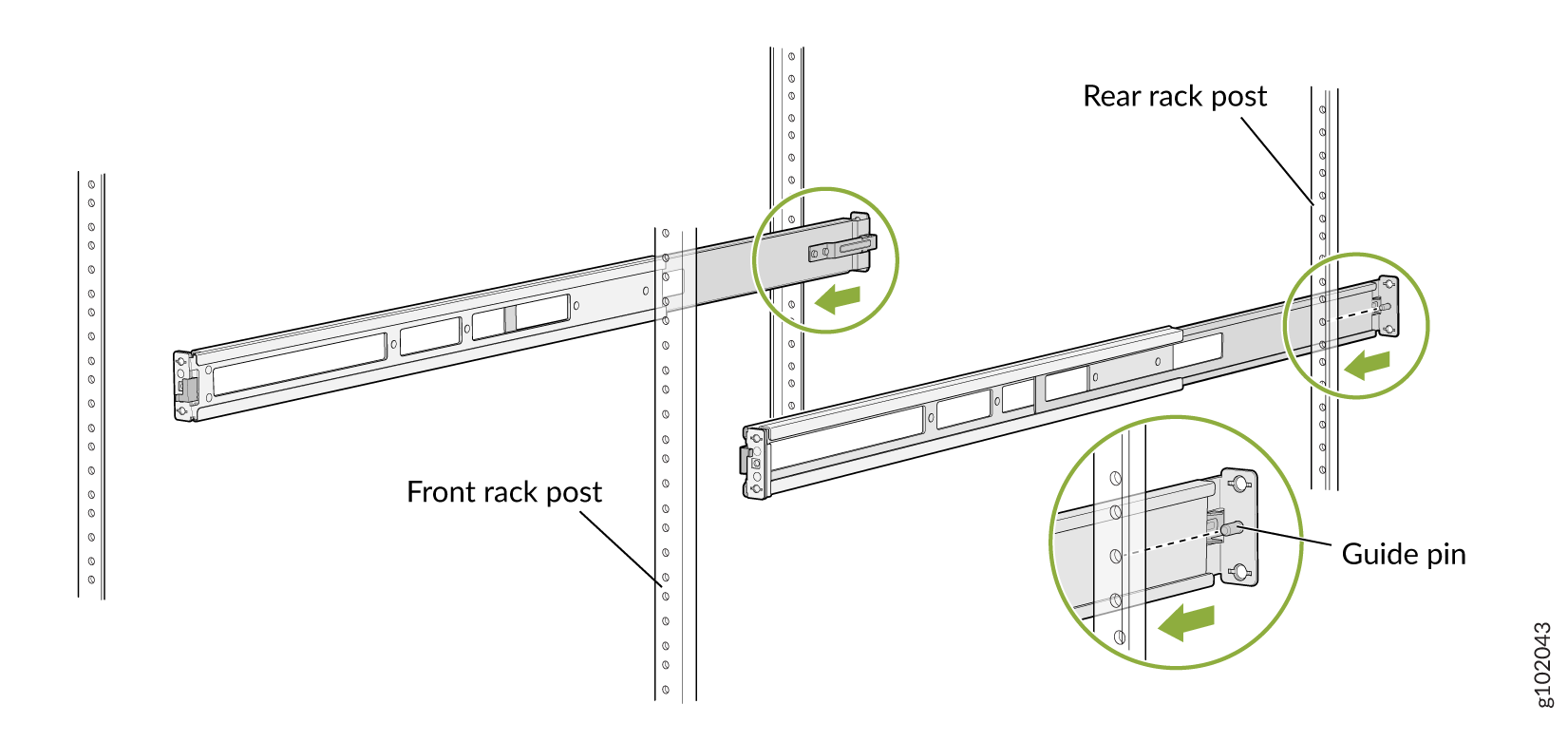

    1. 후면 장착 레일의 가이드 블록을 후면 기둥 구멍에 맞춥니다. 뒷면 마운팅 레일을 랙 앞쪽으로 당겨 레일을 제자리에 고정하십시오. 래치가 해당 랙 구멍에 잠길 때 딸깍 소리가 들립니다. 그림 3을 참조하십시오.
      그림 3: 후면 플로팅 레일 Install the Rear Floating Rails 설치

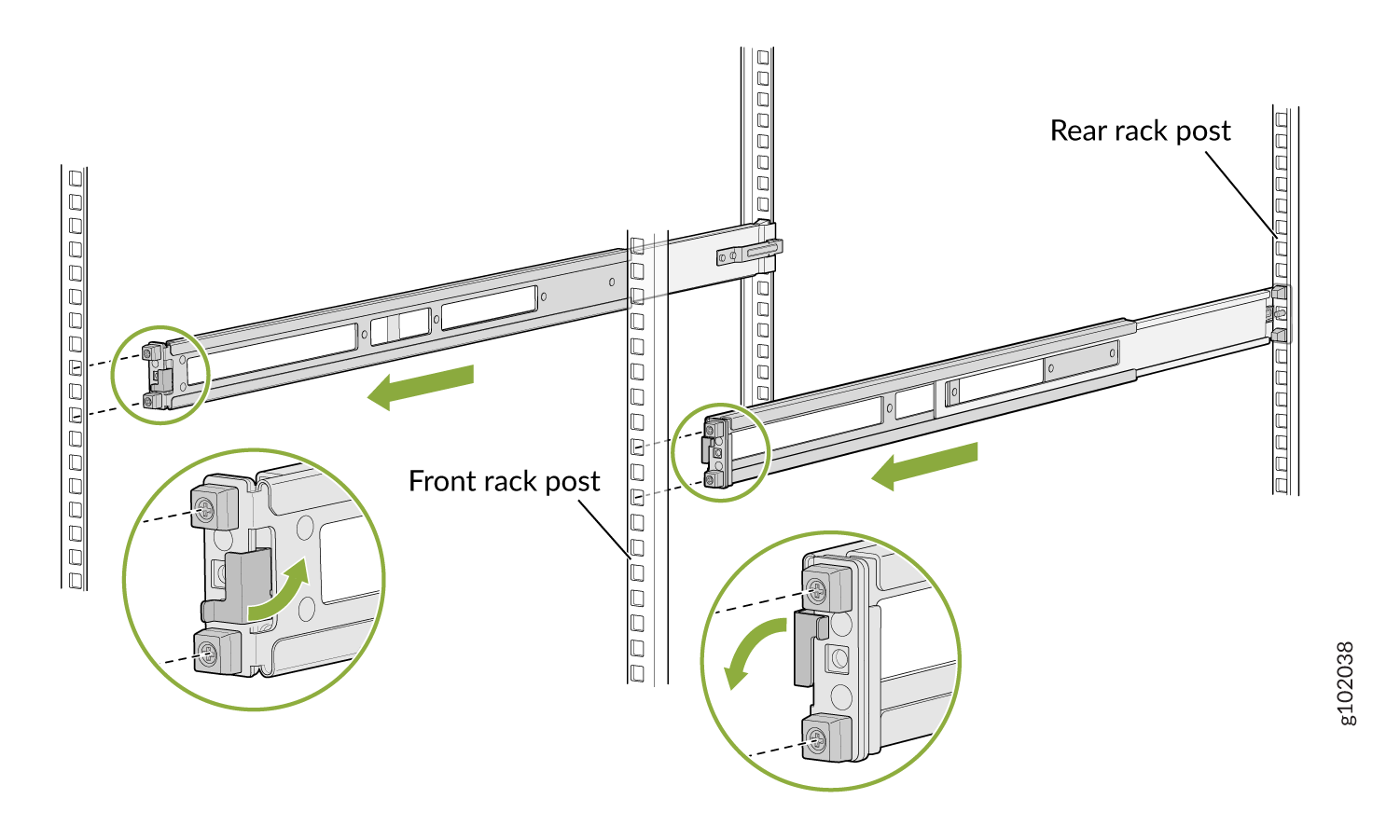

    2. 앞면 장착 레일의 래치 잠금 장치를 열림 위치로 이동하고 앞면 장착 레일을 밀고 가이드 블록을 앞면 랙 포스트에 삽입하십시오. 그림 4를 참조하십시오.
      그림 4: 앞면 장착 레일 Install the Front Mounting Rails 설치

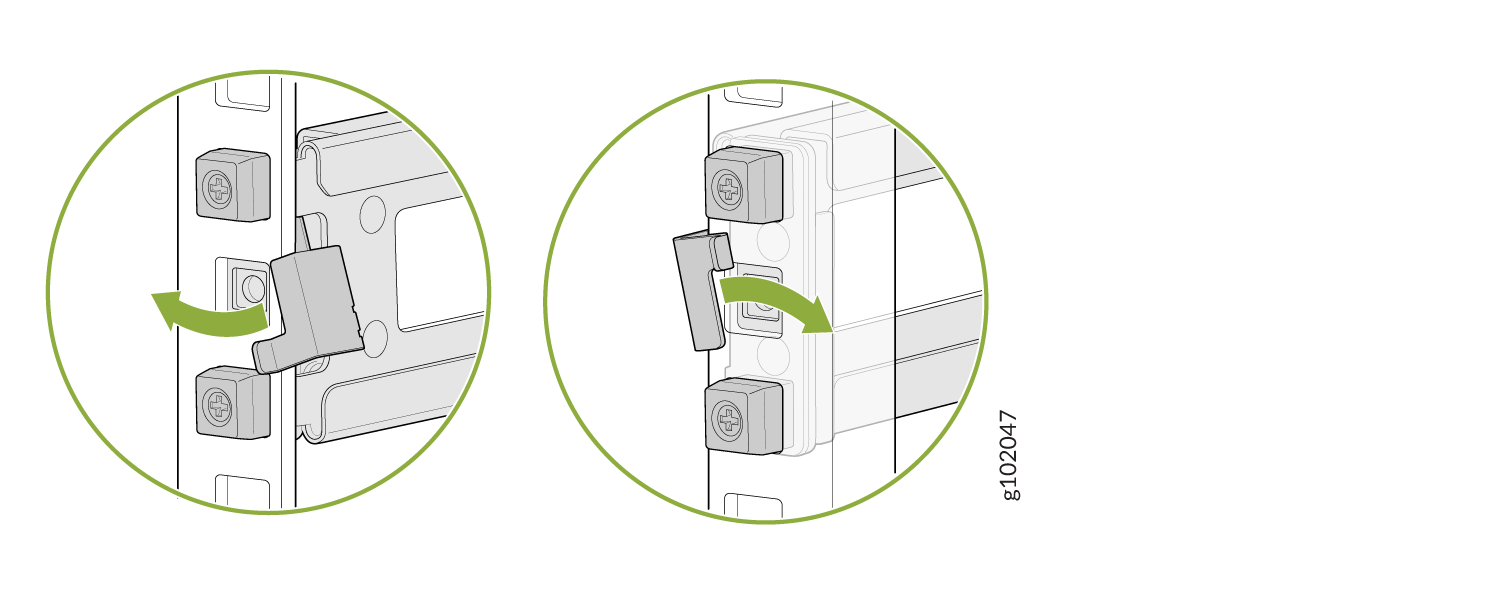

    3. 잠금 걸쇠를 잠금 위치로 밉니다. 그림 5를 참조하십시오.
      그림 5: 앞면 장착 레일 잠금 래치 Front Mounting Rails Lock Latch

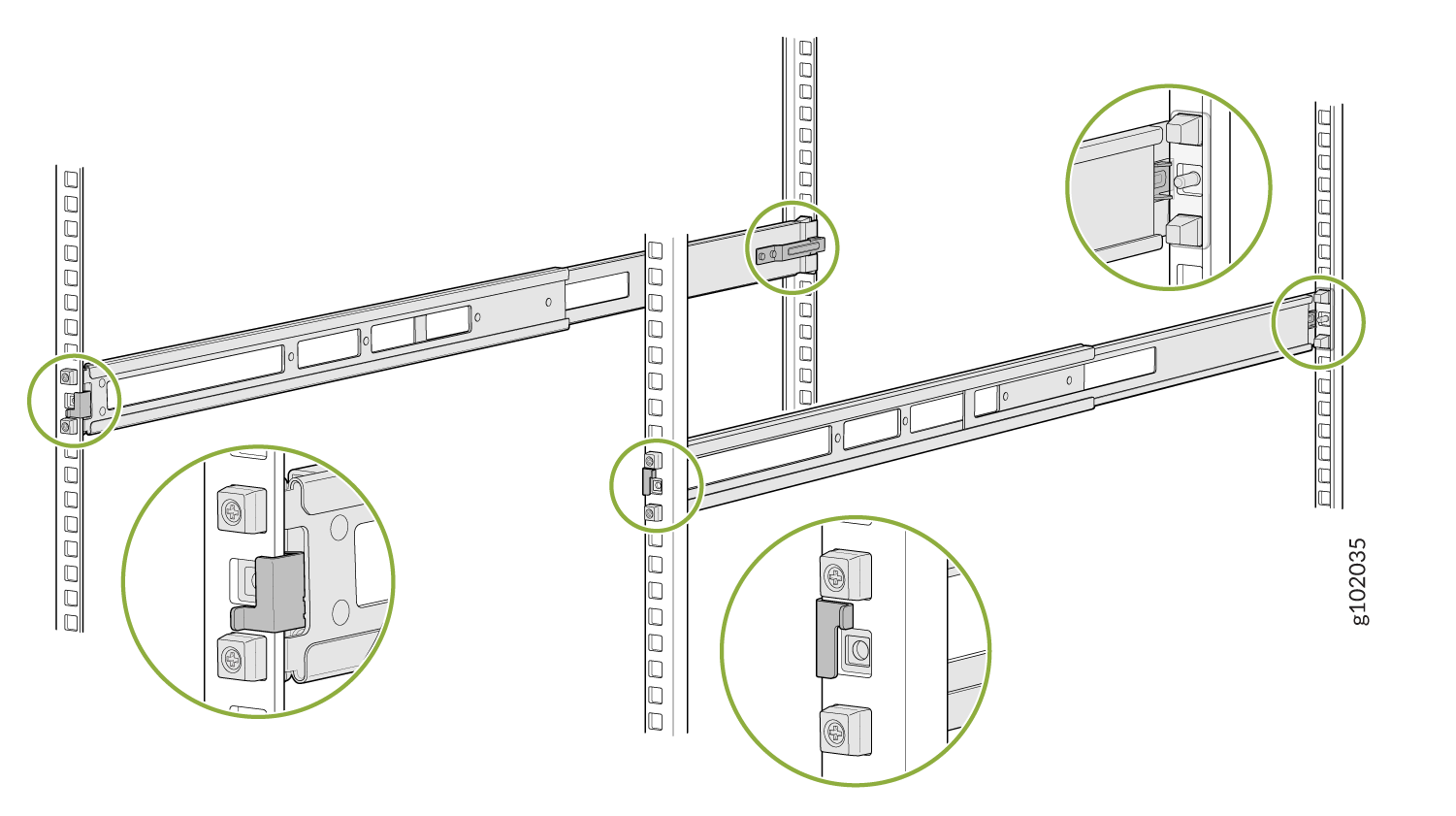

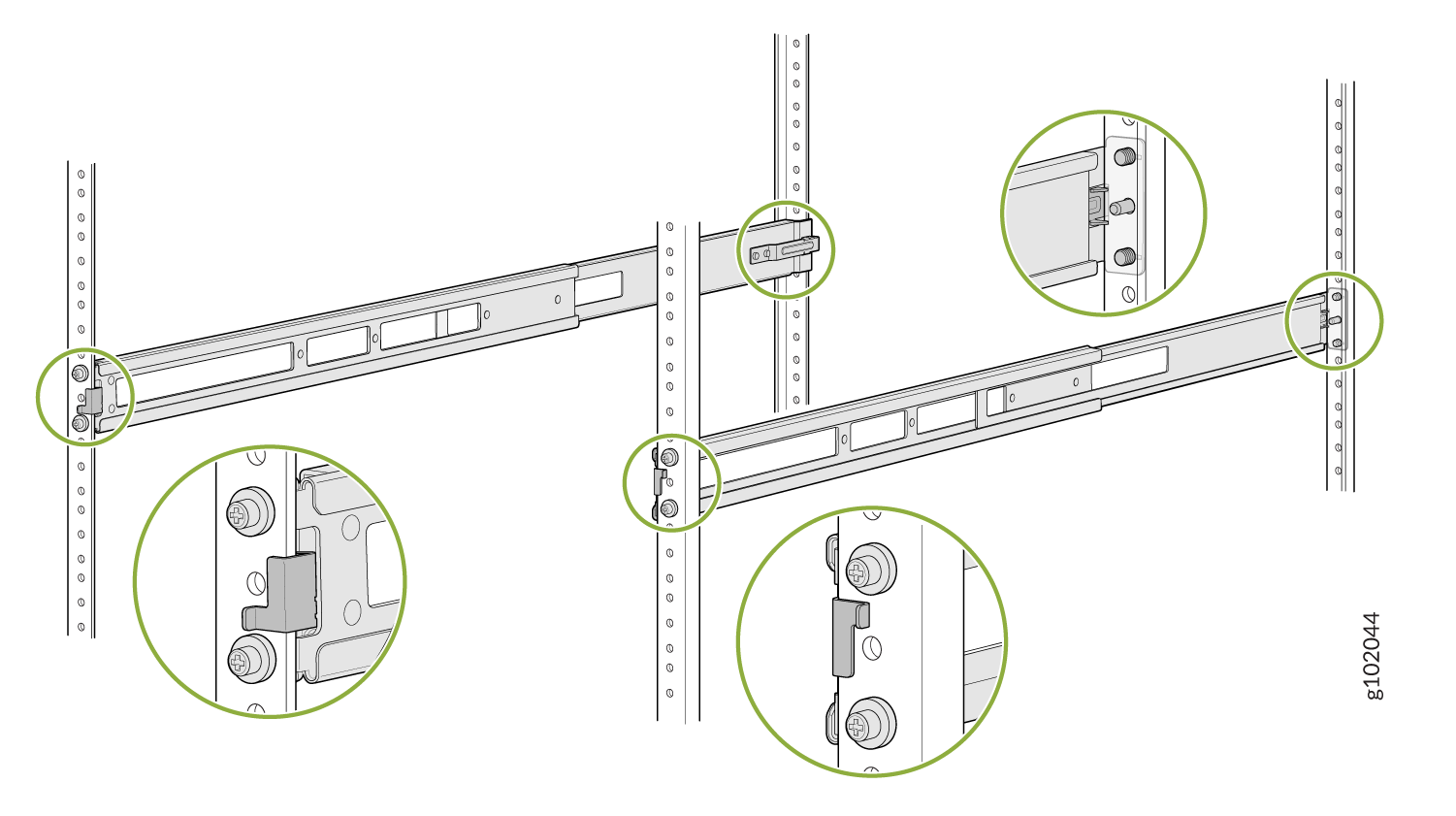

    4. 전면 및 후면 래치가 장착 레일의 제자리에 고정되어 있는지 육안으로 확인하십시오. 그림 6을 참조하십시오.
      그림 6: 장착 레일 설치 및 잠김 Mounting Rails Installed and Locked
  4. 사전 설치되지 않은 경우 장치에 장착 브래킷을 부착하십시오. 장치에 마운팅 브래킷이 이미 사전 설치되어 있는 경우 이 단계를 건너뛰고 다음 단계로 이동합니다.
    1. 마운팅 브래킷의 구멍을 섀시 측면 패널의 나사 구멍에 맞춥니다.
    2. 플랫 헤드 M4 x 6mm Phillips 나사를 삽입하여 장착 브래킷을 섀시의 정렬된 구멍에 부착합니다( 그림 7 참조). 나사를 조입니다.
      그림 7: 장치에 Attach the Mounting Brackets to the Device 장착 브래킷 부착
  5. 구성 요소의 AIR OUT 레이블이 뜨거운 통로 옆에 오도록 장치를 배치하십시오.

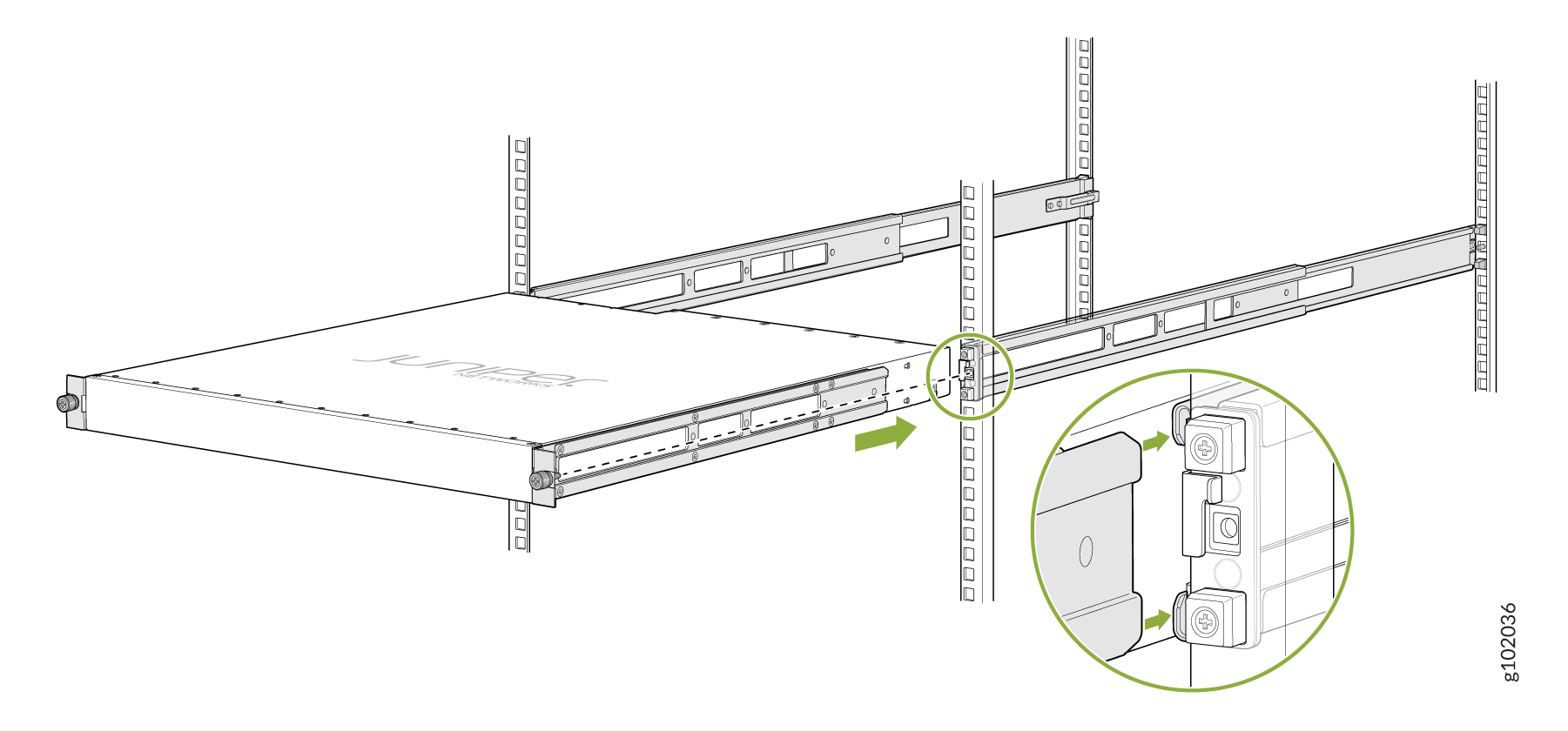

  6. 장치의 양쪽을 잡고 들어 올린 다음 장착 레일이 장착 브래킷의 채널로 미끄러지도록 장치를 배치합니다. 그림 8을 참조하십시오.
    그림 8: 장치를 랙 Slide the Device into the Rack 에 밀어 넣습니다.

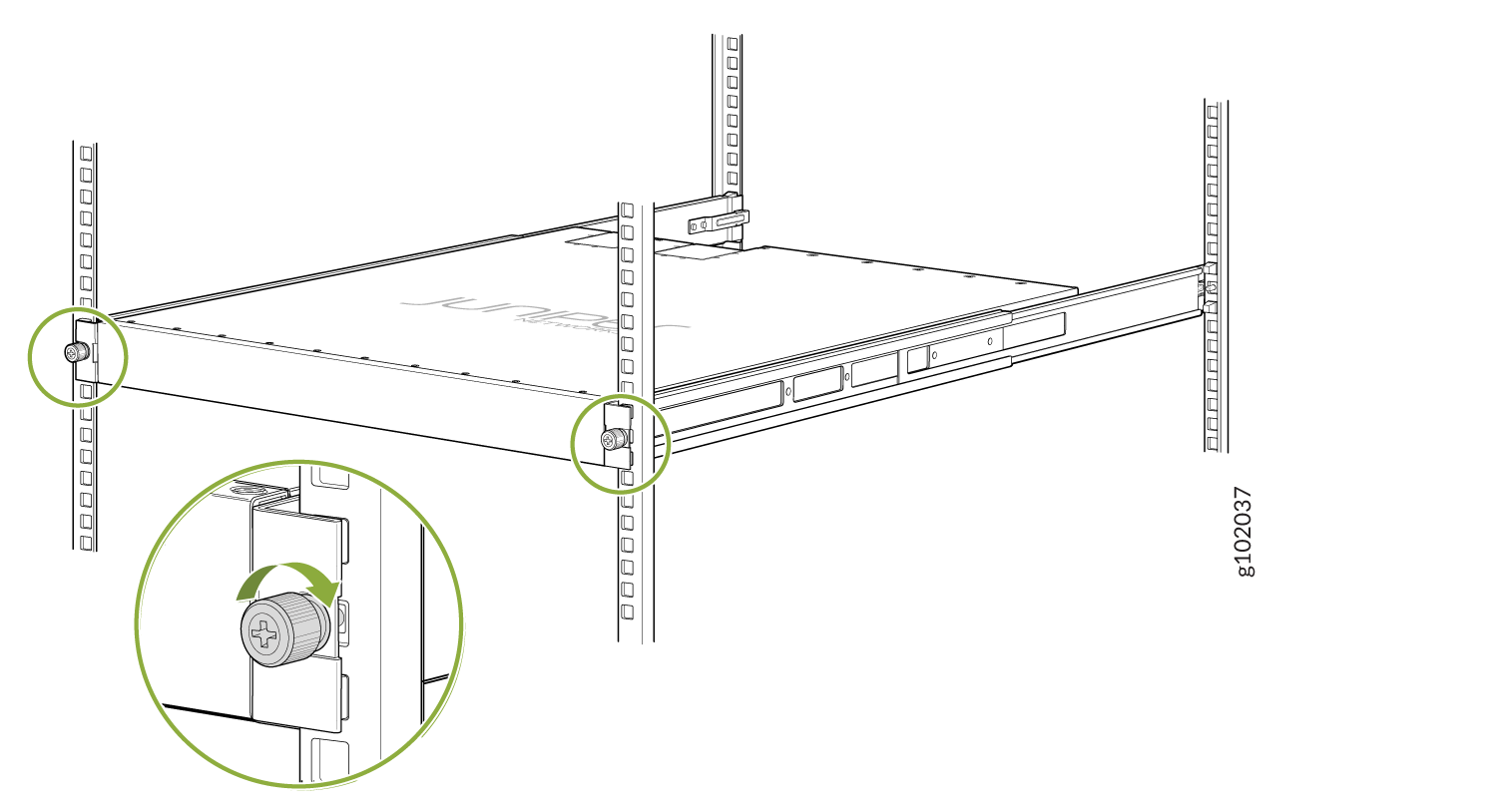

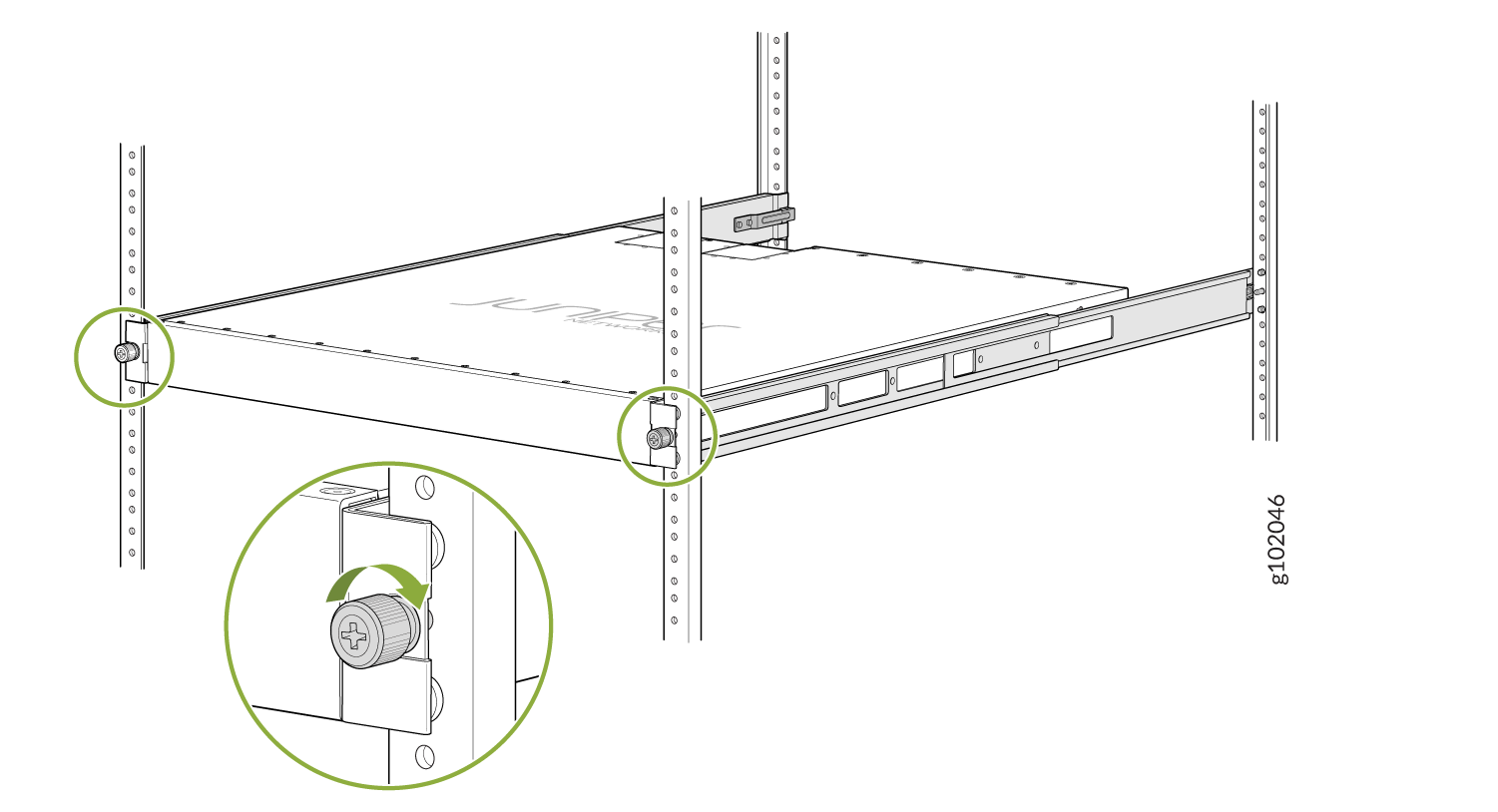

  7. 두 개의 나비 나사를 조여 장치를 고정합니다. 그림 9를 참조하십시오.
    그림 9: 나비 나사 Tighten the Thumb Screws 조임

나사 구멍 랙에 JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 디바이스를 마운트합니다

다음 도구와 부품을 사용할 수 있는지 확인합니다.

  • ESD 접지 스트랩 - 제공되지 않음

  • 번호 2 Phillips (+) 드라이버 - 제공되지 않음

  • 랙 포스트에 부착되는 한 쌍의 전면 및 후면 장착 레일 - 랙 장착 키트와 함께 제공

  • 한 쌍의 측면 장착 브래킷과 16개의 플랫 헤드 M4 x 6mm Phillips 나사. 이 브래킷은 랙 마운트 키트와 함께 사전 설치되지 않은 경우 장치에 부착됩니다

JNP-4PST-RMK-1U-E 랙 마운트 키트를 사용하여 나사 구멍 랙의 4개 기둥에 디바이스를 마운트하려면:

  1. ESD 접지 스트랩을 맨 손목에 감싸고 고정하고 스트랩의 다른 쪽 끝을 장치의 ESD 지점에 연결합니다.
  2. 장착 레일을 조립합니다.
    1. 나사를 풀어 전면 장착 레일에서 가이드 블록을 제거하고 나중에 사용할 수 있도록 보관하십시오. 그림 10을 참조하십시오.
      그림 10: 전면 장착 레일 Remove Guide Blocks from Front Mounting Rail 에서 가이드 블록 제거

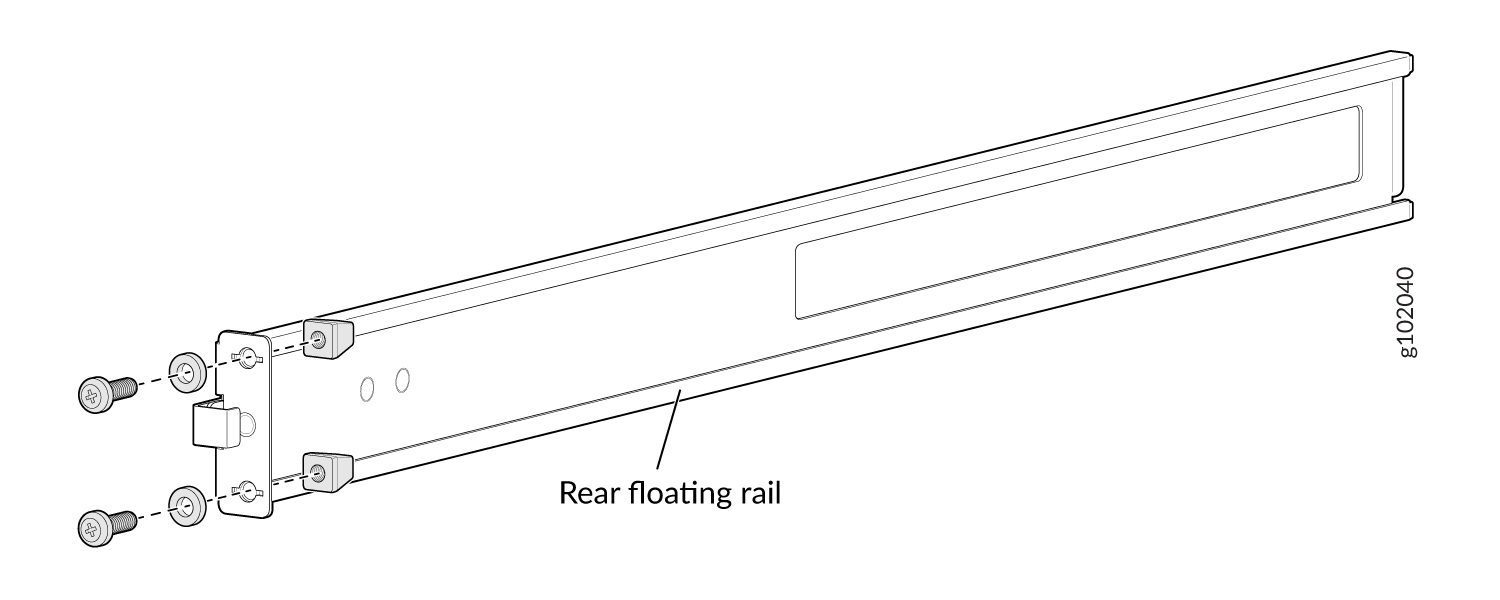

    2. 나사와 와셔를 풀어 후면 플로팅 레일에서 가이드 블록을 제거합니다. 나중에 사용할 수 있도록 가이드 블록, 나사 및 와셔를 보관하십시오. 그림 11을 참조하십시오
      그림 11: 후면 플로팅 레일 Remove Guide Blocks from Rear Floating Rail 에서 가이드 블록 제거
    3. 후면 플로팅 레일을 전면 장착 레일에 밀어 넣습니다. 그림 12를 참조하십시오.
      그림 12: 후면 플로팅 레일을 전면 장착 레일 Slide Rear Floating Rail into Front Mounting Rail 에 밀어 넣습니다.

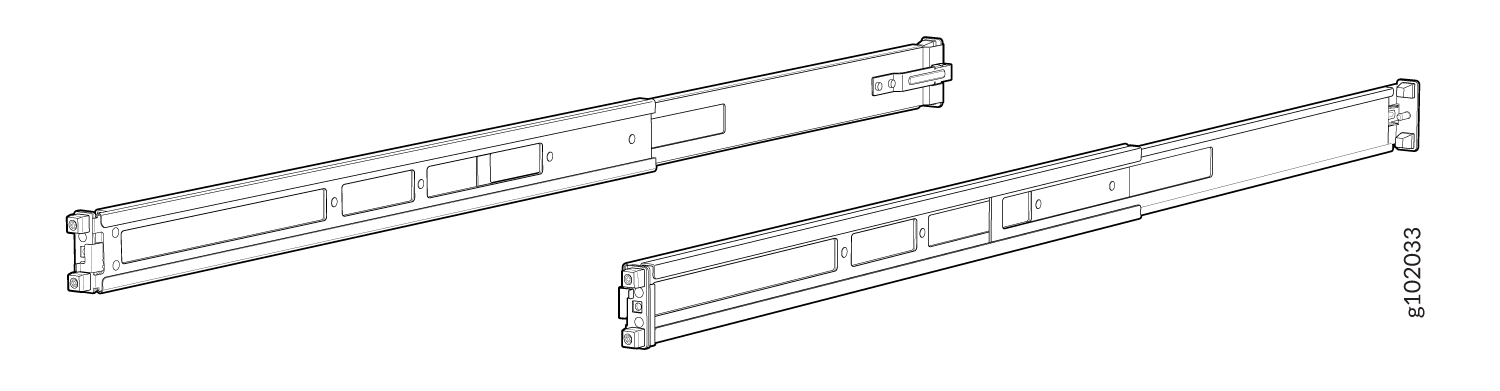

    4. 마운팅 레일 조립. 그림 13을 참조하십시오.
      그림 13: 조립된 Front and Rear Rails Assembled 전면 및 후면 레일
  3. 나사 구멍 랙에 장착 레일을 부착합니다.
    1. 후면 장착 레일의 가이드 블록을 후면 기둥 구멍에 맞춥니다. 뒷면 마운팅 레일을 랙 앞쪽으로 당겨 레일을 제자리에 고정하십시오. 래치가 해당 랙 구멍에 잠길 때 딸깍 소리가 들립니다. 그림 14를 참조하십시오.
      그림 14: 후면 플로팅 레일 Install the Rear Floating Rails 설치

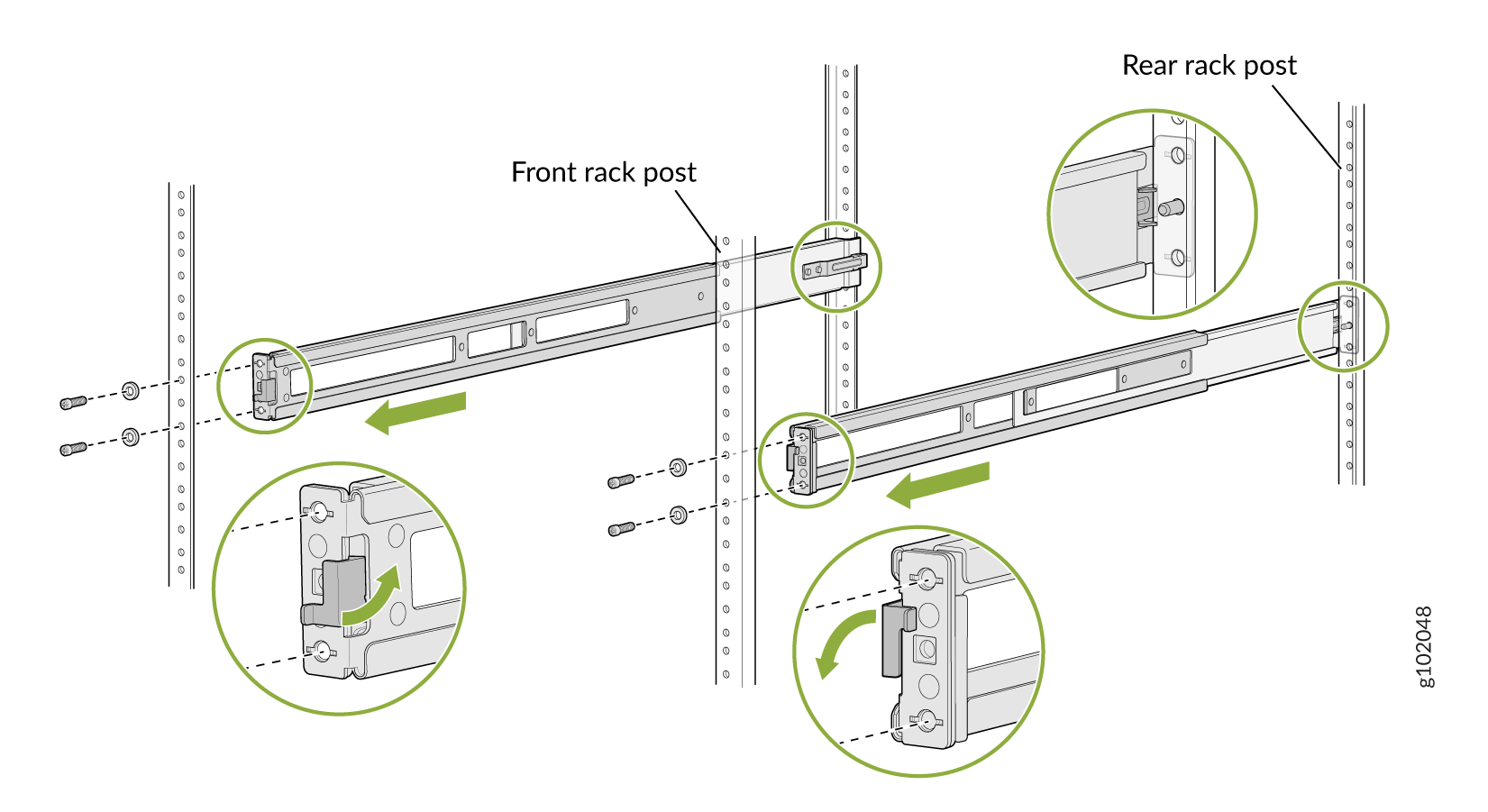

    2. 앞면 장착 레일의 래치 잠금 장치를 열린 위치로 이동하고 앞면 장착 레일을 밀어 앞면 랙 포스트에 맞춥니다. 잠금 래치를 잠금 위치로 밀고 2.a단계에서 제거한 나사와 2.b단계에서 제거한 와셔를 사용하여 전면 장착 레일을 전면 랙 포스트에 고정합니다. 그림 15를 참조하십시오.
      그림 15: 앞면 장착 레일 Install the Front Mounting Rails 설치
    3. 랙 나사산 크기에 적합한 나사(제공되지 않음)를 사용하여 후면 플로팅 레일을 후면 랙 포스트에 고정합니다. 그림 16을 참조하십시오.
      그림 16: 후면 플로팅 레일 Secure the Rear Floating Rails 고정
    4. 전면 및 후면 래치가 장착 레일의 제자리에 고정되어 있는지 육안으로 확인하십시오. 그림 17을 참조하십시오.
      그림 17: 장착 레일 설치 및 고정 Mounting Rails Installed and Secured
  4. 사전 설치되지 않은 경우 장치에 장착 브래킷을 부착하십시오. 장치에 마운팅 브래킷이 이미 사전 설치되어 있는 경우 이 단계를 건너뛰고 다음 단계로 이동합니다.
    1. 마운팅 브래킷의 구멍을 섀시 측면 패널의 나사 구멍에 맞춥니다.
    2. 플랫 헤드 M4 x 6mm Phillips 나사를 삽입하여 장착 브래킷을 섀시의 정렬된 구멍에 부착합니다( 그림 18 참조). 나사를 조입니다.
      그림 18: 장치에 Attach the Mounting Brackets to the Device 장착 브래킷 부착
  5. 구성 요소의 AIR OUT 레이블이 뜨거운 통로 옆에 오도록 장치를 배치하십시오.

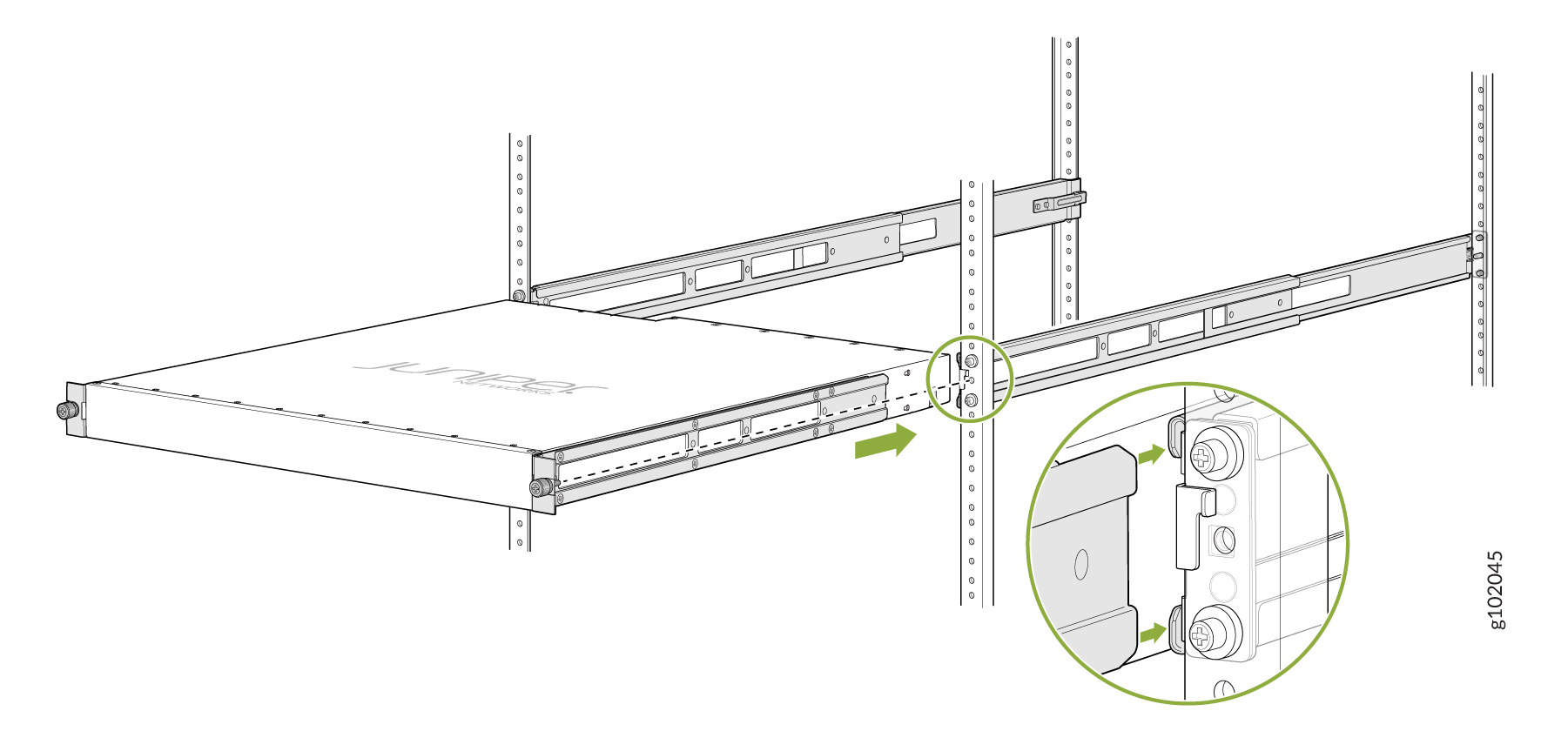

  6. 장치의 양쪽을 잡고 들어 올린 다음 장착 레일이 장착 브래킷의 채널로 미끄러지도록 장치를 배치합니다. 그림 19를 참조하십시오.
    그림 19: 장치를 랙 Slide the Device into the Rack 에 밀어 넣습니다.
  7. 두 개의 나비 나사를 조여 장치를 고정합니다. 그림 20을 참조하십시오.
    그림 20: 나비 나사 Tighten Thumb Screws 조임
