기본 LSP 구성
LSP 메트릭 구성
LSP 메트릭은 특정 LSP를 통한 트래픽 전송의 용이성 또는 어려움을 나타내는 데 사용됩니다. LSP 메트릭 값이 낮을수록(낮은 비용) LSP가 사용될 가능성이 증가합니다. 반대로, 높은 LSP 메트릭 값(높은 비용)은 LSP가 사용될 가능성이 감소합니다.
LSP 메트릭은 라우터에 의해 동적으로 지정되거나 다음 섹션에서 설명하는 대로 사용자가 명시적으로 지정할 수 있습니다:
동적 LSP 메트릭 구성
특정 메트릭이 구성되지 않은 경우, LSP는 동일한 목적지(LSP의 to
주소)를 향해 IGP 메트릭 추적을 시도합니다. IGP에는 최단 경로 우선(OSPF), IS-IS(Intermediate System to Intermediate System), RIP(Routing Information Protocol) 및 정적 경로가 포함됩니다. BGP 및 기타 RSVP 또는 LDP 경로는 제외됩니다.
예를 들어, 라우터에 대한 최단 경로 우선(OSPF) 메트릭이 20인 경우, 라우터에 대한 모든 LSP는 자동으로 메트릭 20을 상속합니다. 라우터에 대한 최단 경로 우선(OSPF)가 나중에 다른 값으로 변경되면 모든 LSP 메트릭이 그에 따라 변경됩니다. 라우터에 대한 IGP 경로가 없는 경우, LSP는 메트릭을 65,535로 높입니다.
이 경우, LSP 메트릭은 IGP에 의해 완전히 결정되며, LSP가 현재 통과하는 실제 경로와는 관계가 없습니다. LSP가 재라우팅되는 경우(재최적화를 통해), 해당 메트릭은 변경되지 않으므로 사용자에게 투명하게 유지됩니다. 동적 메트릭은 기본 동작이며 구성이 필요하지 않습니다.
정적 LSP 메트릭 구성
고정 메트릭 값을 LSP에 수동으로 할당할 수 있습니다. LSP 메트릭은 metric
문으로 구성되면 고정이 되어 변경할 수 없습니다:
metric number;
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
-
[edit protocols mpls label-switched-path lsp-name]
-
[edit protocols mpls static-label-switched-path lsp-name]
-
[edit logical-systems logical-system-name protocols mpls label-switched-path lsp-name]
-
[edit logical-systems logical-system-name protocols mpls static-label-switched-path lsp-name]
LSP 메트릭은 여러 가지 용도로 사용됩니다:
-
동일한 송신 라우터를 가진 병렬 LSP가 있을 때, 메트릭을 비교하여 가장 낮은 메트릭 값(가장 낮은 비용)을 가진 LSP를 결정하고 목적지까지의 선호 경로를 결정합니다. 메트릭이 동일하면, 트래픽이 공유됩니다.
메트릭 값을 조정하면 트래픽이 기본 IGP 메트릭에 관계없이 일부 LSP를 다른 LSP보다 선호하도록 할 수 있습니다.
-
IGP 바로 가기가 활성화된 경우(IGP 바로 가기를 계산을 위해 SPF를 확장하는 LSP를 사용 보기), LSP가 목적지까지의 최단 경로에 있는 경우 다음 홉으로 LSP를 사용하여 IGP 경로가 라우팅 테이블에 설치될 수 있습니다. 이런 경우, LSP 메트릭이 다른 IFP 메트릭에 추가되어 총 경로 메트릭을 결정합니다. 예를 들어, 수신 라우터가 X이고 송신 라우터가 Y인 LSP가 목적지 Z로 가는 최단 경로에 있는 경우, Y에서 Z로 가는 IGP 경로의 메트릭에 LSP 메트릭이 추가되어 경로의 총비용을 결정합니다. 여러 LSP가 잠재적인 다음 홉인 경우, 경로의 총 메트릭을 비교하여 선호되는 경로(즉, 전체 메트릭이 가장 낮은 경로)를 결정합니다. 또는, 동일한 목적지로 연결되는 IGP 경로와 LSP 메트릭 값을 사용하여 비교해 선호 경로를 결정할 수 있습니다.
LSP 메트릭을 조정함으로써, 트래픽이 LSP를 선호하거나 IGP 경로를 선호하거나 그들 간에 로드를 공유하도록 할 수 있습니다.
-
라우터 X와 Y가 BGP 피어이고 이들 사이에 LSP가 있는 경우, LSP 메트릭은 X에서 Y에 도달하는 데 필요한 총비용을 나타냅니다. 어떤 이유로든 LSP가 재루팅되는 경우, 기본 경로 비용은 크게 변경될 수 있지만, Y에 도달하는 X의 비용은 동일하게 유지되므로, X는 BGP MED(Multiple Exit Discriminator)를 통해 다운스트림 인접 라우터에 안정적인 메트릭을 보고할 수 있습니다. Y가 LSP를 통해 도달 가능한 상태로 유지되는 한 다운스트림 BGP 인접 라우터에는 변경 사항이 표시되지 않습니다.
[edit protocols isis traffic-engineering shortcuts]
계층 레벨에서 ignore-lsp-metrics
문을 포함함으로써 구성된 LSP 메트릭을 무시하도록 IS-IS(Intermediate System to Intermediate System)를 구성할 수 있습니다. 이 문은 경로 계산을 위해 IS-IS(Intermediate System to Intermediate System)와 MPLS 사이의 상호 의존성을 제거합니다. 자세한 내용은 라우팅 장치를 위한 Junos OS 라우팅 프로토콜 라이브러리 를 참조하십시오.
RSVP LSP 조건부 메트릭 구성
조건부 메트릭은 로컬 정적으로 구성된 LSPs(Label Switched Paths)에 대해 조건부로 다른 메트릭 값을 사용할 수 있는 기능을 제공합니다. 조건부 메트릭은 동적으로 변화하는 IGP 메트릭을 기반으로 합니다. Junos OS는 LSP 메트릭을 IGP 메트릭이 도달한 가장 높은 임계치에 해당하는 구성된 조건부 메트릭으로 변경합니다. 일치하는 조건이 없는 경우, LSP는 경로의 IGP 메트릭을 사용합니다. LSP에 대한 조건부 메트릭을 최대 4개를 구성할 수 있으며 정렬된 순서대로 구성됩니다.
조건부 메트릭 구성으로 track-igp-metric
문을 구성하는 경우, Junos OS는 설치된 경로의 IGP 메트릭을 사용하여 구성된 조건부 메트릭을 평가합니다. 정적 메트릭은 조건부 메트릭과 함께 구성할 수 없습니다.
RSVP LSP 경로에서 IGP 메트릭 보존
conditional-metric
문을 사용하여 RSVP LSP를 구성할 때, 그 결과 메트릭은 LSP 대상에 대한 실제 IGP 메트릭과 다를 수 있습니다. RSVP는 이 조건부 메트릭을 경로의 메트릭으로 하여 LSP 수신 경로를 프로그래밍합니다. 그러나 특정 상황에서는 BGP MED 값 계산처럼 조건부 메트릭에서 사용되는 실제 IGP 메트릭을 나중에 사용하기 위해 보존해야 할 수도 있습니다.
conditional-metric
문과 함께 include-igp-metric
문을 사용하여 RSVP 경로에 IGP 메트릭 정보를 포함합니다.
show route protocol rsvp extensive
명령을 실행하여 업데이트된 실제 IGP 비용을 확인합니다.
이것은 조건부 메트릭을 사용하는 RSVP 경로에만 적용됩니다. 동적 IGP를 사용하는 RSVP 경로는 기본적으로 IGP 메트릭을 포함합니다.
보다 자세한 정보는 include-igp-metric 구성 문을 참조하십시오.
LSP에 대한 텍스트 설명의 구성
인용 부호(" ")안에 공백을 포함하는 설명 텍스트를 첨부하여 LSP에 대한 텍스트 설명을 할 수 있습니다. 포함한 설명 텍스트는 show mpls lsp
또는 show mpls container-lsp
명령어의 세부 정보 출력에 표시됩니다.
LSP에 대한 텍스트 설명을 추가해도 LSP의 작동에 아무런 영향을 미치지 않습니다. LSP 텍스트 설명의 문자 길이는 80자 이하여야 합니다.
LSP에 대한 텍스트 설명을 하려면, 다음 계층 수준 중 어느 하나에 description
문을 포함시킵니다.
-
[edit protocols mpls label-switched-path lsp-name]
-
[edit protocols mpls container-label-switched-path lsp-name]
-
[edit protocols mpls static-label-switched-path lsp-name]
-
[edit logical-systems logical-system-name protocols mpls label-switched-path lsp-name]
-
[edit logical-systems logical-system-name protocols mpls static-label-switched-path lsp-name]
시작하기 전에:
-
디바이스 인터페이스를 구성합니다.
-
네트워크 통신 디바이스를 구성합니다.
-
디바이스 인터페이스에 MPLS 활성화합니다.
-
MPLS 도메인에 LSP를 구성합니다.
LSP에 대한 텍스트 설명 추가
-
LSP를 설명하는 텍스트를 입력합니다.
[edit protocols mpls lsp lsp-name] user@host# set description text
예:
[edit protocols mpls lsp LSP1] user@host# set description “Connecting remote device”
-
구성을 확인하고 커밋합니다.
예:
[edit protocols mpls lsp] user@host# set protocols mpls label-switched-path LSP1 to 10.1.1.1 user@host# set protocols mpls label-switched-path LSP1 description "Connecting remote device" user@host# set protocols mpls interface ge-1/0/8.0
[edit] user@host# commit commit complete
-
구성된 LSP의 유형에 따라
show mpls lsp detail
또는show mpls container-lsp detail
명령어를 사용하여 LSP에 대한 설명을 봅니다.user@host> show mpls lsp detail Ingress LSP: 1 sessions 10.1.1.1 From: 0.0.0.0, State: Up, ActiveRoute: 1, LSPname: LSP1 Description: Connecting remote device ActivePath: (none) LSPtype: Static Configured, Penultimate hop popping LoadBalance: Random Encoding type: Packet, Switching type: Packet, GPID: IPv4 Primary State: Up Priorities: 7 0 SmartOptimizeTimer: 180 No computed ERO. Total 1 displayed, Up 1, Down 0 Egress LSP: 0 sessions Total 0 displayed, Up 0, Down 0 Transit LSP: 0 sessions Total 0 displayed, Up 0, Down 0
MPLS 소프트 선점 구성
소프트 선점은 원래 LSP를 삭제하기 전에 선점된 LSP에 대해 새 경로를 설정하려고 합니다. 기본 동작은 먼저 선점된 LSP를 삭제하고, 새 경로를 신호로 전송한 다음, 새 경로를 통해 LSP를 다시 설정하는 것입니다. 경로가 중단되고 새 LSP가 설정되는 중간에 LSP를 사용하려는 모든 트래픽이 손실됩니다. 소프트 선점은 이러한 유형의 트래픽 손실을 방지합니다. 절충안은 LSP가 소프트 선점되는 동안 원래 경로가 삭제될 때까지 해당 대역폭 요구 사항을 가진 두 개의 LSP가 사용되는 것입니다.
MPLS 소프트 선점은 네트워크 유지에 도움이 됩니다. 예를 들어, 모든 LSP를 특정 인터페이스에서 멀리 보낸 다음, 트래픽을 중단하지 않고 유지 보수를 위해 인터페이스를 분리할 수 있습니다. MPLS 소프트 선점은 RFC 5712, MPLS 트래픽 엔지니어링 소프트 선점에 자세히 설명되어 있습니다.
소프트 선점은 LSP의 속성이며 기본적으로 비활성화됩니다. soft-preemption
문을 포함하여 LSP 수신 시 구성합니다.
soft-preemption;
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols mpls label-switched-path lsp-name]
[edit logical-systems logical-system-name protocols mpls label-switched-path lsp-name]
또한 소프트 선점에 대한 타이머를 구성할 수도 있습니다. 타이머는 LSP의 하드 선점을 시작하기 전에 라우터가 대기해야 하는 기간을 지정합니다. 지정된 시간이 끝나면 LSP가 중단되어 Resignal됩니다. soft-preemption 정리 타이머의 기본 값은 30초이며, 허용 값의 범위는 0~180초입니다. 0의 값은 소프트 선점이 비활성화된다는 것을 의미합니다. soft-preemption 정리 타이머는 모든 LSP에 대해 전역으로 사용됩니다.
cleanup-timer
문을 포함하여 타이머를 구성합니다.
cleanup-timer seconds;
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols rsvp preemption soft-preemption]
[edit logical-systems logical-system-name protocols rsvp preemption soft-preemption]
소프트 선점은 Fast Reroute가 구성된 LSP에 구성될 수 없습니다. 구성이 커밋되지 않습니다. 그러나 노드 및 링크 보호와 함께 소프트 선점을 활성화할 수 있습니다.
SoftPreemptionCnt에 대한 카운터 값은 0(제로) 값으로 초기화되며, show rsvp interface detail
명령 출력에 표시됩니다.
LSP의 우선 순위 및 선점 구성
더 중요한 LSP를 설정하는 데 대역폭이 충분하지 않은 경우, 덜 중요한 기존 LSP를 나눠서 대역폭에 여유분을 만들고 싶을 수 있습니다. 기존 LSP를 선점함으로써 이 작업을 수행합니다.
LSP가 선점될 수 있는지 여부는 LSP와 관련된 두 가지 특성에 의해 결정됩니다.
우선 순위 설정 - 기존 LSP를 선점하는 새로운 LSP가 설정될 수 있는지 결정합니다. 선점이 발생하려면 새로운 LSP의 설정 우선 순위가 기존 LSP보다 더 높아야 합니다. 또한 기존 LSP를 선점하는 행위가 새로운 LSP를 지원하는 데 충분한 대역폭을 만들어야 합니다. 즉, 새로운 LSP가 성공적으로 설정될 수 있는 경우에만 선점이 발생합니다.
예약 우선 순위 - LSP가 성공적으로 설정된 후 LSP가 세션 예약을 유지할 수 있는 정도를 결정합니다. 예약 우선 순위가 높으면 기존 LSP가 예약을 포기할 가능성이 적기 때문에 LSP가 선점될 수 없을 것입니다.
높은 설정 우선 순위와 낮은 예약 우선 순위를 가진 LSP를 구성할 수 없는 이유는 두 LSP가 서로 선점하도록 허용된다면 영원한 선점 루프로 이어질 것이기 때문입니다. 따라서 예약 우선 순위는 설정 우선 순위보다 크거나 같도록 구성해야 합니다.
또한 설정 우선 순위는 동일한 수신 라우터에서 LSP의 상대적 중요성을 정의합니다. 소프트웨어가 시작될 때, 새로운 LSP가 설정될 때 또는 오류 복구 중에는 설정 우선 순위가 LSP가 서비스되는 순서를 결정합니다. 높은 우선 순위 LSP는 먼저 설정되는 경향이 있으므로 최적의 경로 선택을 누릴 수 있습니다.
LSP의 선점 속성을 구성하기 위해 priority
문을 포함합니다.
priority setup-priority reservation-priority;
이 명령문을 포함할 수 있는 계층 수준의 목록은 이 명령문에 대한 요약 섹션을 참조하십시오.
setup-priority
및 reservation-priority
둘 다 0에서 7까지의 값일 수 있습니다. 0 값은 가장 높은 우선 순위, 7 값은 가장 낮은 우선 순위에 해당합니다. 기본적으로 LSP는 7(즉, 다른 LSP를 선점할 수 없음)과 0(즉, 다른 LSP가 이를 선점할 수 없음)의 설정 우선 순위입니다. 이러한 기본 값에서는 선점이 일어나지 않습니다. 이러한 값을 구성할 때, 설정 우선 순위는 보류 우선 순위보다 작거나 같아야 합니다.
LSP의 관리 그룹 구성하기
링크 색상 또는 리소스 클래스라고도 하는 관리 그룹은 링크의 '색상'을 설명하는 수동으로 할당 된 속성으로, 같은 색상의 링크는 개념적으로 동일한 클래스에 속합니다. 관리 그룹을 사용하여 다양한 정책 기반 LSP 설정을 구현할 수 있습니다.
관리 그룹은 제약 경로 LSP 계산이 활성화되어 있을 때만 의미있습니다.
일련의 이름과 해당 값을 정의하는 최대 32개의 이름과 값을 지정(0~31 범위)할 수 있습니다. 관리 이름과 값은 단일 도메인 내의 모든 라우터마다 반드시 동일해야 합니다.
관리 가치는 우선 순위와 다릅니다. priority
명령문을 사용해 LSP의 우선 순위를 구성합니다. LSP의 우선 순위 및 선점 구성하기를 참조하세요.
관리 그룹을 구성하기 위해 다음 단계를 따르세요.
admin-groups
명령문을 포함하여 여러 수준의 서비스 품질을 다음과 같이 정의합니다.admin-groups { group-name group-value; }
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
다음의 구성 예시는 도메인의 관리 이름과 값을 설정할 수 있는 방법을 보여줍니다.
[edit protocols mpls] admin-groups { gold 1; silver 2; copper 3; best-effort 4; }
인터페이스가 속한 관리 그룹을 정의합니다. 여러 그룹을 인터페이스에 할당할 수 있습니다.
interface
명령문을 포함합니다.interface interface-name { admin-group [ group-names ]; }
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
admin-group
명령문을 포함하지 않는 경우 인터페이스는 아무 그룹에도 속하지 않습니다.IGP는 그룹 정보를 사용하여 링크 상태 패킷을 구축하며, 이는 네트워크 전반에 플러딩 된 다음 네트워크의 모든 노드에게 정보를 제공합니다. 모든 라우터에서 IGP 토폴로지와 모든 링크의 관리 그룹이 가능합니다.
인터페이스의 관리 그룹을 변경하는 것은 새로운 LSP에만 영향을 미칩니다. 인터페이스의 기존 LSP는 네트워크를 안정적으로 유지하기 위해 선점되거나 재계산되지 않습니다. 그룹 변경으로 LSP를 제거해야 하는 경우
clear rsvp session
명령을 실행합니다.주:링크에 대해 관리 그룹과 확장 관리 그룹을 함께 구성할 때 두 가지 유형의 관리 그룹을 모두 인터페이스에서 구성해야 합니다.
각 LSP 또는 각 기본이나 2차 LSP 경로에 대한 관리 그룹 제약 조건을 구성합니다.
label-switched-path
명령문을 포함합니다.label-switched-path lsp-name { to address; ... admin-group { exclude [ group-names ]; include-all [ group-names ]; include-any [ group-names ]; } primary path-name { admin-group { exclude [ group-names ]; include-all [ group-names ]; include-any [ group-names ]; } } secondary path-name { admin-group { exclude [ group-names ]; include-all [ group-names ]; include-any [ group-names ]; } } }
다음 계층 수준에서
label-switched-path
명령문을 포함시킬 수 있습니다.[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
include-all
,include-any
또는exclude
명령문을 생략하는 경우 경로 계산의 변경 없이 진행합니다. 경로 계산은 제약 된 경로 LSP 계산을 기반으로 합니다. 제약된 경로 LSP 계산이 어떻게 산출되는지에 대한 자세한 정보는 CSPF가 경로를 선택하는 방법을 참조하세요.주:LSP의 관리 그룹을 변경하면 경로의 즉각적인 재계산이 발생하므로 LSP가 다시 라우팅될 수 있습니다.
LSP에 대한 확장 관리 그룹 구성
MPLS 트래픽 엔지니어링에서 링크는 일련의 관리 그룹(색상 또는 리소스 클래스라고도 함)으로 구성될 수 있습니다. 관리 그룹은 각 링크에 할당된 32비트 값으로 내부 게이트웨이 프로토콜(IGP)(OSPFv2 및 IS-IS)로 전송됩니다. 주니퍼 네트웍스 라우터는 일반적으로 이 32비트 값을 각 비트가 그룹을 나타내는 비트 마스크로 해석하여 각 네트워크를 총 32개의 별개의 관리 그룹으로 제한합니다(값 범위 0 ~ 31).
32비트 값으로 표시되는 확장 관리 그룹을 구성하여 네트워크에서 지원되는 관리 그룹의 수를 32개 이상으로 확장할 수 있습니다. 이전 버전과의 호환성을 위해 관리 그룹에 사용할 수 있는 원래 값 범위가 여전히 지원됩니다.
확장 관리 그룹 구성은 해당 확장 관리 그룹 이름 집합이 있는 인터페이스 집합을 수락합니다. 이름을 32비트 값 집합으로 변환하고 이 정보를 IGP로 전송합니다. 확장된 관리 그룹 값은 전역적이며 네트워크에 참여하는 지원되는 모든 라우터에서 동일하게 구성되어야 합니다. IGP 플래딩을 통해 다른 라우터에서 학습된 도메인 전체 확장 관리 그룹 데이터베이스는 경로 계산을 위해 CSPF(Constrained Shortest Path First)에 의해 사용됩니다.
다음 절차에서는 확장 관리 그룹을 구성하는 방법을 설명합니다.
링크에 대해 관리 그룹과 확장 관리 그룹을 함께 구성할 때 두 가지 유형의 관리 그룹을 모두 인터페이스에서 구성해야 합니다.
LSP에 대한 선호 값 구성
옵션으로, 수신 및 송신 라우터의 동일한 쌍 사이에 여러 LSP를 구성할 수 있습니다. 이것은 기본적으로 모든 LSP가 동일한 선호 수준을 가지므로, LSP 사이의 부하를 분산하는 데 유용합니다. 하나의 LSP를 선호하려면, 개별 LSP에 대해 다른 선호 수준을 설정합니다. 선호 값이 가장 낮은 LSP를 사용합니다. 기본 선호 값은 RSVP LSP가 7, LDP LSP는 9입니다. 이러한 선호 값은 직접 인터페이스 경로를 제외한 모든 학습된 경로보다 낮습니다(더 선호).
기본 선호 값을 변경하려면, preference
문을 포함합니다:
preference preference;
이 명령문을 포함할 수 있는 계층 수준의 목록은 이 명령문에 대한 요약 섹션을 참조하십시오.
LSP에 의한 경로 루트 기록 비활성화
RSVP의 Junos 구현은 기록 루트 객체를 지원하며, 이는 LSP가 전송되는 라우터를 적극적으로 기록하도록 허용합니다. 문제 해결 및 라우팅 루프 방지에 이 정보를 사용할 수 있습니다. 기본적으로 경로 루트 정보가 기록됩니다. 기록을 비활성화하려면, no-record
문을 포함합니다:
no-record;
record
및 no-record
문을 포함할 수 있는 계층 수준의 목록은 문에 대한 요약 섹션을 참조하십시오.
LSP를 위한 단절 전 채널 접속(MBB) 방식의 무중단 전환 실현하기
적응형 레이블 스위치 경로(LSP)는 기존 LSP 인스턴스를 삭제하기 전에 새 LSP 인스턴스를 설정하고 기존 LSP 인스턴스에서 새 LSP 인스턴스로 트래픽을 전송해야 할 수 있습니다. 이러한 유형의 구성을 단절 전 채널 접속(MBB)라고 합니다.
RSVP-TE는 MPLS 네트워크에서 LSP를 구축하는 데 사용되는 프로토콜입니다. 무중단(트래픽 손실 없음) MBB 전환을 실현하기 위한 RSVP-TE의 Junos OS 구현은 다음 구성 문에서 타이머 값을 구성하는 데 의존합니다.
optimize-switchover-delay
—새 LSP 인스턴스로 전환하기 전에 대기해야 하는 시간.optimize-hold-dead-delay
—전환 이후 기존 LSP 인스턴스를 삭제하기 전에 대기해야 하는 시간.
optimize-switchover-delay
및 optimize-hold-dead-delay
문은 optimize-timer
문이 구성된 LSP뿐만 아니라 LSP 설정과 삭제를 위해 MBB 동작을 사용하는 모든 LSP에 적용됩니다. 다음 MPLS 기능을 통해 MBB 동작을 사용하여 LSP를 설정 및 삭제할 수 있습니다.
적응형 LSP
자동 대역폭 할당
LSP용 BFD
그레이스풀 라우팅 엔진 스위치오버
링크 및 노드 보호
NSR(Nonstop Active Routing)
최적화된 LSP
P2MP(Point-to-multipoint) LSP
소프트 선점
대기 보조 경로
구성 시 optimize-switchover-delay
및 optimize-hold-dead-delay
문은 모두 MBB 프로세스에 인위적인 지연을 추가합니다. optimize-switchover-delay
문의 값은 ERO(Explicit Route Objects) 크기에 따라 다릅니다. ERO는 RSVP PATH 메시지가 기존의 최단 경로 IP 라우팅과 별도인 라우터의 명시적 시퀀스를 트래버스하도록 허용하는 RSVP에 대한 확장입니다. 또한 optimize-switchover-delay
문의 값은 경로에 있는 각 라우터의 CPU 사용량에 따라 다릅니다. 고객은 optimize-switchover-delay
문을 무작위 대입으로 설정합니다.
optimize-hold-dead-delay
문의 값은 수신 라우터가 새 LSP를 가리키도록 모든 애플리케이션 접두사를 이동시키는 속도에 따라 다릅니다. 이것은 플랫폼마다 다를 수 있는 패킷 전달 엔진 로드로 결정됩니다. 고객은 optimize-hold-dead-delay
문을 무작위 대입으로 설정해야 합니다.
하지만 릴리스 15.1부터 Junos OS는 이러한 타이머 값이 도입하는 인위적인 지연을 구성하기 않고 무중단 MBB 전환을 실현할 수 있습니다.
이 주제는 Junos OS를 사용하여 기존 LSP에서 새 LSP로 MBB 전환을 실현하는 3가지 방법에 대해 요약합니다.
라우터가 새 경로로 전환하기 위해 대기하는 시간 지정
새롭게 최적화된 경로로 LSP 인스턴스를 전환하기 위해 라우터가 대기하는 시간을 지정하려면 optimize-switchover-delay
문을 사용합니다. 영향을 받는 LSP의 수신 역할을 하는 라우터에서만 이 문을 구성해야 합니다. 전송 또는 송신 라우터에서 이 문을 구성할 필요는 없습니다. 이 문의 타이머는 트래픽이 이전 경로에서 전환되기 전에 최적화된 새 경로가 설정되었는지 확인하는 데 도움이 됩니다. 이 타이머는 라우터에서 구성된 모든 LSP에 대해 활성화 또는 비활성화만 가능합니다.
새롭게 최적화된 경로로 LSP 인스턴스를 전환하기 위해 라우터가 대기하는 시간을 구성하려면 optimize-switchover-delay
문을 사용하여 시간을 초 단위로 지정합니다.
optimize-switchover-delay seconds;
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
이전 경로 삭제를 지연하기 위한 시간 지정
라우터가 트래픽을 최적화된 새 경로로 전환한 이후에 이전 경로가 삭제되는 것을 지연하는 시간을 지정하려면 optimize-hold-dead-delay
문을 사용합니다. 영향을 받는 LSP의 수신 역할을 하는 라우터에서만 이 문을 구성해야 합니다. 전송 또는 송신 라우터에서 이 문을 구성할 필요는 없습니다. 이 문의 타이머는 모든 라우팅이 최적화된 새 경로로 전환되기 전에 이전 경로가 삭제되지 않도록 하는 데 도움이 됩니다. 이 타이머는 특정 LSP 또는 라우터에서 구성된 모든 LSP에 대해 활성화할 수 있습니다.
라우터가 새롭게 최적화된 경로로 트래픽을 전환한 이후에 이전 경로가 삭제되는 것을 지연하기 위해 시간을 초 단위로 구성하려면 optimize-hold-dead-delay
문을 사용합니다.
optimize-hold-dead-delay seconds;
이 명령문을 포함할 수 있는 계층 수준의 목록은 이 명령문에 대한 요약 섹션을 참조하십시오.
인위적인 지연 없이 무중단 MBB 전환 실현하기
Junos OS 릴리스 15.1부터 optimize-switchover-delay
또는 optimize-hold-dead-delay
문으로 설정된 임의의 시간 간격에 의존하지 않고 MBB 전환 이후 기존 LSP 인스턴스를 포기하는 또 다른 방법이 있습니다. 예를 들어 optimize-hold-dead-delay
문을 사용하는 경우, MBB 이후 기존 LSP 인스턴스를 삭제하기 전에 안전하다고 판단되는 대기 시간을 구성합니다. 그러나 여전히 일부 라우팅은 새 인스턴스로 이동하는 중일 수 있습니다. 기존 LSP 인스턴스를 너무 빨리 삭제하면 전송 노드 중 하나가 새 LSP 인스턴스로 이동하지 않은 해당 라우팅에 대한 트래픽을 삭제하게 됩니다.
트래픽 손실을 방지하려면 optimize-switchover-delay
문을 사용하는 대신 LSP 데이터 플레인이 종단 간 설정되었음을 확인하는 MPLS-OAM (lsp ping)을 사용할 수 있습니다. optimize-hold-dead-delay
문을 사용하는 대신 기존 LSP를 참조하는 모든 접두사가 전환되었음을 확인하는 rpd 인프라의 피드백 메커니즘을 사용할 수 있습니다. 피드백 메커니즘은 태그 라이브러리에서 소싱되고 MBB 전환 이후 기존 LSP 인스턴스를 사용하는 모든 라우팅이 새 LSP 인스턴스로 완전히 이동한 시점을 확인하기 위해 라우팅 프로토콜 프로세스(rpd) 인프라에 의존합니다.
피드백 메커니즘은 항상 준비가 되어 있으며 선택 사항입니다. MBB 전환 중에 피드백 메커니즘이 사용되도록 optimize-adaptive-teardown
문을 구성합니다. 이 기능은 RSVP P2MP(Point-to-multipoint) LSP 인스턴스에는 지원되지 않습니다. optimize-adaptive-teardown
문의 전역 구성은 시스템에서 구성된 지점 간 LSP에만 영향을 미칩니다.
영향을 받는 LSP의 수신 역할을 하는 라우터에서만 optimize-adaptive-teardown
문을 구성해야 합니다. 전송 또는 송신 라우터에서 이 문을 구성할 필요는 없습니다. 이 피드백 메커니즘은 모든 라우팅이 최적화된 새 경로로 전환되기 전에 기존 경로가 삭제되지 않도록 합니다. 이 구성 문의 전역 구성은 시스템에서 구성된 지점 간 LSP에만 영향을 미칩니다.
optimize-adaptive-teardown { p2p: }
[edit protocols mpls]
계층 수준에서 이 문을 포함할 수 있습니다.
신호 LSP 최적화
LSP가 설정되면 시간이 지남에 따라 토폴로지 또는 리소스 변경으로 경로가 최적화되지 않을 수 있습니다. 혼잡도가 적고 메트릭이 낮으며 더 적은 홉을 통과하는 새 경로를 사용할 수 있게 되었을 수 있습니다. 라우터를 구성하여 경로를 주기적으로 재계산하여 보다 최적의 경로를 사용할 수 있는지 여부를 확인할 수 있습니다.
최적화가 설정된 경우 제한된 경로 재계산을 통해 LSP를 다른 경로를 통해 재라우팅할 수 있습니다. 그러나 최적화가 실행 중지된 경우 LSP에는 고정 경로가 있으므로 새로 사용할 수 있는 네트워크 리소스를 활용할 수 없습니다. LSP는 다음 토폴로지 변경 시 LSP가 중단되고 강제로 재계산될 때까지 고정됩니다.
최적화는 페일오버와 관련이 없습니다. 설정된 경로를 방해하는 토폴로지 오류가 발생할 경우 항상 새 경로가 계산됩니다.
시스템 오버헤드가 발생할 수 있으므로 최적화 빈도를 신중하게 제어해야 합니다. 최적화가 사용되도록 설정되면 네트워크 안정성이 저하될 수 있습니다. 기본적으로 optimize-timer
문은 0으로 설정됩니다(즉, 비활성화됨).
LSP 최적화는 기본 동작인 제한된 경로 LSP 계산이 활성화된 경우에만 의미가 있습니다. 제한된 경로 LSP 계산에 대한 자세한 내용은 제한된 경로 LSP 계산 비활성화를 참조하십시오. 또한 LSP 최적화는 입력 LSP에만 적용 가능하므로 입력 라우터에서 optimize-timer
문만 구성하면 됩니다. 전송 라우터와 출력 라우터는 LSP 최적화를 지원하기 위한 특정 구성이 필요하지 않습니다(MPLS를 사용하도록 설정하는 것 제외).
경로 최적화를 활성화하려면 optimize-timer
문을 포함합니다.
optimize-timer seconds;
이 명령문을 포함할 수 있는 계층 수준의 목록은 이 명령문에 대한 요약 섹션을 참조하십시오.
optimize-timer
문을 구성했으면 구성에서 optimize-timer
문을 삭제하더라도 최적화 타이머가 구성된 값으로 카운트다운을 계속합니다. 다음 최적화에서는 새 값이 사용됩니다. 이전 값을 삭제하고 구성을 커밋한 다음 optimize-timer
문에 대한 새 값을 구성한 다음 구성을 다시 커밋하여 Junos OS가 새 값을 즉시 사용하도록 강제할 수 있습니다.
최적화가 실행된 후 다음 기준을 충족하는 경우에만 결과가 수락됩니다.
IGP 메트릭에서 새 경로가 더 높지 않습니다. (이전 경로에 대한 메트릭은 계산 중에 업데이트되므로, 최근 링크 메트릭이 이전 경로를 따라 변경된 경우 해당 메트릭이 고려됩니다.)
새 경로에 동일한 IGP 메트릭이 있는 경우 더 이상 홉 떨어져 있지 않습니다.
새 경로는 선점을 유발하지 않습니다. (더 많은 선점을 유발하는 선점의 리플 효과를 감소시키기 위함입니다.)
새로운 경로는 전반적으로 혼잡을 악화시키지 않습니다.
새 경로의 상대적인 혼잡은 다음과 같이 결정됩니다.
새 경로가 통과하는 각 링크에서 사용 가능한 대역폭의 백분율을 가장 혼잡한 링크에서 시작하여 이전 경로의 대역폭 백분율과 비교합니다.
소프트웨어는 각 현재(이전) 경로에 대해 오름차순으로 통과하는 링크의 대역폭 가용성에 대한 최소 4개의 값을 저장합니다.
소프트웨어는 또한 오름차순으로 통과한 링크에 해당하는 새 경로에 대한 최소 대역폭 가용성 값 4개를 저장합니다.
사용 가능한 4개의 새로운 대역폭 값 중 하나가 해당하는 이전 대역폭 가용성 값 중 하나보다 작은 경우, 새 경로에는 이전 경로에서 사용하는 링크보다 더 혼잡한 링크가 하나 이상 있습니다. 링크를 사용하면 더 많은 혼잡이 발생할 수 있으므로 트래픽이 이 새 경로로 전환되지 않습니다.
사용 가능한 4개의 새로운 대역폭 값 중 해당 이전 대역폭 가용성 값보다 작은 값이 없으면 새 경로가 이전 경로보다 덜 혼잡합니다.
위의 모든 조건이 충족되면 다음과 같이 됩니다.
새 경로에 더 낮은 IGP 메트릭이 있으면 허용됩니다.
새 경로에 동일한 IGP 메트릭이 있고 더 낮은 홉 카운트가 있으면 해당 경로가 허용됩니다.
로드 밸런싱 알고리즘으로
least-fill
을(를) 선택하면 LSP는 다음과 같이 로드 밸런싱됩니다.LSP가 현재 경로보다 10% 이상 적게 사용되는 새 경로로 이동되었습니다. 이렇게 하면 현재 경로의 혼잡을 약간만 줄일 수 있습니다. 예를 들어 대역폭이 1MB인 LSP를 최소 200MB를 전송하는 경로에서 이동하면 원래 경로의 혼잡이 1% 미만으로 줄어듭니다.
random
또는most-fill
알고리즘의 경우, 이 규칙은 적용되지 않습니다.
다음 예제에서는
least-fill
로드 밸런싱 알고리즘의 작동 방식을 보여 줍니다.그림 1: 최소 채우기 로드 밸런싱 알고리즘 예제그림 1에 나타난 바와 같이, LSP가 라우터 A에서 라우터 H로 통과할 수 있는 두 가지 잠재적 경로가 있습니다. 즉, L1에서 L13까지의 홀수 링크와 L2에서 L14까지의 짝수 링크입니다. 현재 라우터는 LSP의 활성 경로로 짝수 링크를 사용하고 있습니다. 동일한 두 라우터(예: 라우터 A와 라우터 B) 사이의 각 링크는 동일한 대역폭을 가집니다.
L1, L2 = 10GE
L3, L4 = 1GE
L5, L6 = 1GE
L7, L8 = 1GE
L9, L10 = 1GE
L11, L12 = 10GE
L13, L14 = 10GE
1GE 링크는 혼잡할 가능성이 더 높습니다. 이 예에서 홀수 1GE 링크의 사용 가능한 대역폭은 다음과 같습니다.
L3 = 41%
L5 = 56%
L7 = 66%
L9 = 71%
1GE 링크도 다음과 같은 대역폭을 사용할 수 있습니다.
L4 = 37%
L6 = 52%
L8 = 61%
L10 = 70%
이 정보를 기반으로 라우터는 홀수 링크와 짝수 링크 사이의 사용 가능한 대역폭의 차이를 다음과 같이 계산합니다.
L4 - L3 = 41% - 37% = 4%
L6 - L5 = 56% - 52% = 4%
L8 - L7 = 66% - 61% = 5%
L10 - L9 = 71% - 70% = 1%
홀수 링크에서 사용할 수 있는 총 추가 대역폭은 14%(4% + 4% + 5% + 1%)입니다. 14%가 10%(최소 채우기 알고리즘 최소 임계값)보다 크기 때문에, LSP는 짝수 링크를 사용하여 원래 경로에서 홀수 링크를 통해 새 경로로 이동됩니다.
그렇지 않으면 새 경로가 거부됩니다.
다음과 같은 최적화 기준(앞서 나열한 기준의 하위 집합)을 비활성화할 수 있습니다.
새 경로에 동일한 IGP 메트릭이 있는 경우 더 이상 홉 떨어져 있지 않습니다.
새 경로는 선점을 유발하지 않습니다. (더 많은 선점을 유발하는 선점의 리플 효과를 감소시키기 위함입니다.)
새로운 경로는 전반적으로 혼잡을 악화시키지 않습니다.
새 경로에 동일한 IGP 메트릭이 있고 더 낮은 홉 카운트가 있으면 해당 경로가 허용됩니다.
비활성화하려면 clear mpls lsp optimize-aggressive
명령을 실행하거나 optimize-aggressive
문을 포함하십시오.
optimize-aggressive;
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
구성에 optimize-aggressive
문을 포함하면 최적화 절차가 더 자주 트리거됩니다. 경로가 더 자주 재루팅됩니다. 또한 최적화 알고리즘을 IGP 메트릭으로만 제한합니다.
LSP를 위한 Smart Optimize Timer 구성
네트워크와 라우터 리소스 제약으로 인해 optimize timer에 대해 짧은 간격을 구성하는 것은 일반적으로 바람직하지 않습니다. 그러나 특정 상황에서는 optimize timer를 통해 일반적으로 제공하는 것보다 경로를 더 빠르게 다시 최적화하는 것이 바람직할 수 있습니다.
예를 들어 LSP는 이후에 실패하는 선호 경로를 트래버스합니다. 그런 다음 LSP는 동일한 대상에 도달하기 위해 덜 바람직한 경로로 전환합니다. 원래 경로가 신속하게 복원되더라도 optimize timer가 네트워크 경로를 다시 최적화할 때까지 기다려야 하므로 LSP가 해당 경로를 다시 사용하는 데 오랜 시간이 걸릴 수 있습니다. 이러한 상황에서 smart optimize timer를 구성하려고 할 수 있습니다.
smart optimize timer를 활성화하면 다운된 후 3분 이내에 원래 경로가 복원되는 한 LSP가 원래 경로로 다시 전환됩니다. 또한 원래 경로가 60분 이내에 다시 다운되면 smart optimize timer가 비활성화되고, optimize timer만 사용하도록 설정된 경우처럼 경로 최적화가 정상적으로 작동합니다. 이렇게 하면 라우터가 플래핑 링크를 사용할 수 없습니다.
smart optimize timer는 제대로 작동하기 위해 다른 MPLS 기능에 의존합니다. 원래 경로에서 오류가 발생할 경우 LSP가 대체 경로로 전환되는 이 시나리오의 경우, fast reroute, 링크 보호, 대기 보조 경로와 같은 MPLS 트래픽 보호 기능 중 하나 이상을 구성했다고 가정합니다. 이러한 기능은 트래픽이 오류 발생 시 대상에 도달할 수 있도록 하는 데 도움이 됩니다.
최소한 smart optimize timer 기능이 제대로 작동하려면 대기 보조 경로를 구성해야 합니다. Fast Reroute 및 링크 보호는 네트워크 가동 중단에 대한 보다 임시적인 솔루션입니다. 보조 경로는 기본 경로가 실패할 경우 안정적인 대체 경로가 있는지 확인합니다. LSP에 대한 어떤 종류의 트래픽 보호도 구성하지 않은 경우, smart optimize timer 자체는 트래픽이 해당 대상에 도달할 수 있도록 보장하지 않습니다. MPLS 트래픽 보호에 대한 자세한 내용은 MPLS 및 트래픽 보호를 참조하십시오.
기본 경로가 실패하고 smart optimize timer가 트래픽을 보조 경로로 전환하면 라우터는 기본 경로가 복원된 이후에도 보조 경로를 계속 사용할 수 있습니다. 수신 라우터가 CSPF 계산을 완료하면 보조 경로가 더 나은 경로인지 결정할 수 있습니다.
기본 경로가 활성 경로여야 하고 보조 경로를 백업용으로만 사용해야 하는 경우에는 바람직하지 않을 수 있습니다. 또한 (기본 경로가 다시 설정되었더라도) 보조 경로가 활성 경로로 사용되고 보조 경로가 실패한 경우, smart optimize timer 기능은 트래픽을 기본 경로로 자동 전환하지 않습니다. 그러나 노드 및 링크 보호 또는 추가 대기 보조 경로를 구성하여 보조 경로에 대한 보호 기능을 활성화할 수 있으며, 이때 smart optimize timer가 효과적일 수 있습니다.
smart-optimize-timer
명령문을 사용하여 smart optimize timer의 시간을 초 단위로 지정합니다.
optimize-timer
명령문을 사용하여 주기적인 LSP를 다시 최적화하려는 경우에만 smart-optimize-timer
구성 명령문을 적용할 수 있습니다.
smart-optimize-timer seconds;
다음 계층 수준에서 이 명령문을 포함시킬 수 있습니다:
[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
LSP에서 홉 수 제한
기본적으로 각 LSP는 수신 및 송신 라우터를 포함하여 최대 255개의 홉을 트래버스할 수 있습니다. 이 값을 수정하려면 hop-limit
문을 포함시킵니다:
hop-limit number;
이 명령문을 포함할 수 있는 계층 수준의 목록은 이 명령문에 대한 요약 섹션을 참조하십시오.
홉 수는 2~255입니다. (두 개의 홉을 가진 경로는 수신 및 송신 라우터로만 구성됩니다.)
LSP에 대한 대역폭 값 구성
각 LSP는 대역폭 값을 가지고 있습니다. 이 값은 RSVP 경로 설정 메시지에서 보낸 발신자의 Ttspec 필드에 포함됩니다. 초당 비트(bit)의 대역폭 값을 지정할 수 있습니다. LSP에 대한 더 많은 대역폭을 구성한다면 트래픽 양을 더 많이 운반할 수 있어야 합니다. 기본 대역폭은 초당 0비트입니다.
0이 아닌 대역폭은 전송 및 송신 라우터가 경로에 대한 아웃바운드 링크를 따라 용량을 예약해야 합니다. RSVP 예약 체계는 이 용량을 예약하는 데 사용됩니다. 대역폭 예약 실패 (RSVP 정책 제어 또는 승인 제어의 실패와 같은 경우) 때문에 LSP 설정이 실패할 수 있습니다. 전송 또는 송신 라우터의 인터페이스에 대한 대역폭이 충분하지 않은 경우 LSP가 설정되지 않습니다.
시그널링된 LSP에 대한 대역폭 값을 지정하는 경우, bandwidth
문을 포함시킵니다:
bandwidth bps;
이 명령문을 포함할 수 있는 계층 수준의 목록은 이 명령문에 대한 요약 섹션을 참조하십시오.
LSP에 대한 자동 대역폭 할당
자동 대역폭 할당을 통해 MPLS 터널은 터널을 따라 흐르는 트래픽 양을 기반으로 대역폭 할당을 자동으로 조정해줍니다. 최소 대역폭으로 LSP를 구성할 수 있으며, 이 기능을 통해 현재 트래픽 패턴에 따라 LSP의 대역폭 할당을 동적으로 조정할 수 있습니다. 대역폭 조정은 터널을 통해 트래픽 플로우를 방해하지 않습니다.
자동 대역폭 할당을 통해 구성된 LSP에서 샘플링 간격을 설정합니다. 이 간격 동안 평균 대역폭이 모니터링됩니다. 간격이 끝날 때, 이전 샘플링 간격의 최대 평균 값에 설정된 대역폭 할당을 사용해 LSP의 새로운 경로를 알리려는 시도가 발생합니다. 새로운 경로가 성공적으로 설정되어 원래 경로가 제거되면 LSP는 새로운 경로로 바뀝니다. 새로운 경로가 생성되지 않은 경우, LSP는 새로운 경로를 설정하려고 할 때 다음 샘플링 간격이 끝날 때까지 현재 경로를 계속 사용합니다. LSP의 최소 및 최대 대역폭 값을 설정할 수 있습니다.
자동 대역폭 할당 간격 동안 라우터는 LSP에서 트래픽(대역폭 사용률 증가)이 꾸준히 증가하여 잠재적인 혼잡 또는 패킷 손실을 일으킬 수 있습니다. 이를 방지하기 위해 현재 조정 간격이 끝나기 전에 자동 대역폭 조정 타이머를 조기에 만료하는 두 번째 트리거를 정의할 수 있습니다.
LSP에 대한 자동 대역폭 할당 구성하기
자동 대역폭 할당을 통해 MPLS 터널은 터널을 따라 흐르는 트래픽 양을 기반으로 대역폭 할당을 자동으로 조정해줍니다. 최소한의 대역폭으로 LSP를 구성할 수 있으며, 이 기능은 현재 트래픽 패턴에 따라 동적으로 LSP의 대역폭 할당을 조정할 수 있습니다. 대역폭 조정은 터널을 통해 트래픽 플로우를 방해하지 않습니다.
자동 대역폭 할당 시간 간격의 끝에서, 현재 최대 평균 대역폭 사용은 LSP에 대한 할당된 대역폭과 비교됩니다. LSP가 더 많은 대역폭이 필요한 경우, 대역폭은 현재 최대 평균 사용과 동일한 새로운 경로를 구성하기 위한 시도를 합니다. 시도가 성공하면, LSP의 트래픽은 새로운 경로를 통해 라우팅되며 오래된 경로는 제거됩니다. 시도가 실패하면, LSP는 현재 경로를 계속 사용합니다.
Max AvgBW
에 대한 값을 계산할 때(LSP 수신과 상대적인), MBB(make before break) 동안 수집된 샘플은 부정확한 결과를 방지하기 위해 무시됩니다. 대역폭 조정 후 첫 번째 샘플 또는 LSP ID의 변화 후(경로 변경과는 무관)는 또한 무시됩니다.
LSP에 대한 링크 및 노드 보호를 구성한 경우와 트래픽이 우회 LSP로 전환된 경우, 자동 대역폭 할당 기능은 계속 작동하고 우회 LSP에서 대역폭 샘플을 가져갑니다. 첫 번째 대역폭 조정 사이클의 경우, 원본 링크 및 노드 보호 LSP에서 가져온 최대 평균 대역폭 사용은 더 많은 대역폭이 필요한 경우 우회 LSP를 재신호하는데 사용됩니다. (링크 및 노드 보호는 QFX 시리즈 스위치 상에서 지원되지 않습니다.)
LSP에 대한 fast-reroute를 구성한 경우, 이 기능을 사용하여 대역폭을 조정하지 못할 수 있습니다. LSP는 고정 필터(FF) 예약 스타일을 사용하기 때문에 새로운 경로가 신호를 보내면 대역폭은 이중 카운팅 될 수 있습니다. 이중 카운팅은 자동 대역폭 할당을 사용할 때 fast-reroute LSP가 대역폭을 조정하지 못하게 할 수 있습니다. (Fast Reroute은 QFX 시리즈 스위치 상에서 지원되지 않습니다.)
자동 대역폭 할당을 구성하기 위해서는 다음의 섹션과 같이 단계를 완료하세요.
QFX10000 스위치에서 edit protocols mpls
계층 수준에서 자동 대역폭 할당만 구성할 수 있습니다. 논리 시스템은 지원되지 않습니다.
MPLS LSP에 최적화된 자동 대역폭 조정 구성
자동 대역폭 기능의 사용으로 자동 메시를 사용해 직접 구성되거나 자동으로 생성된 RSVP-TE LSP가 트래픽 속도에 따라 크기를 조정할 수 있습니다. 각 LSP에 전달되는 트래픽 속도는 트래픽 속도의 샘플을 주기적으로 수집하여 측정됩니다. 트래픽 통계 수집 빈도는 set protocols mpls statistics interval
구성 문을 통해 제어됩니다. LSP의 리사이징을 조정이라고 하며 조정 빈도는 adjust-interval
문을 통해 제어됩니다. adjust-interval의 최소 구성 값은 1초입니다.
Junos OS 릴리스 20.4R1부터는 또는 adjust-threshold-underflow-limit
문이 구성된 오버플로우 또는 언더플로우 임곗값을 교차하는 adjust-threshold-overflow-limit
경우, 조정에 adjust-interval
대한 최소 auto-bandwidth
이 150초로 감소합니다.
그러나 오버플로우 또는 언더플로우 샘플이 검출되지 않을 경우 auto-bandwidth
조정의 최소 adjust-interval
은 300초입니다.
Junos OS 릴리스 20.4R1 이전에 출시된 릴리스에서 adjust-interval
은(는) 오버플로우 또는 언더플로우 조건에서 300초입니다.
자동 대역폭 조정 최적화의 구현을 통해 auto-bandwidth
은(는) LSP의 대역폭을 더 빠르게 감소시킵니다. 수신 레이블 에지 라우터(LER)는 이전 LSP 인스턴스 MBB(Make Before Break)의 분해가 150초 이내에 완료되는 경우 adjust-threshold-overflow-limit
의 감소로 인해 150초 이내에 크기를 조정할 수 있습니다.
자동 대역폭 최적화를 위한 요구 사항은 다음과 같습니다:
LSP 경로 변경 확률 감소. 이는 자동 대역폭 조정이 발생할 때 LSP 경로가 변경될 확률을 줄이기 위한 것입니다.
LSP 재루팅 확률 감소. 이는 동일한 리소스를 요구하는 우선순위가 높은 LSP 때문에 LSP 재루팅의 확률을 줄이기 위한 것입니다.
이러한 요구 사항을 충족시키기 위해 자동 대역폭 조정 최적화는 다음을 지원합니다:
In-place LSP Bandwidth Update: 도메인 내 LSP에서 대역폭을 변경할 때 수신 레이블 에지 라우터(LER)가 LSP ID를 재사용할 수 있도록 합니다.
주:도메인 간 LSP에는 인플레이스 LSP 대역폭 업데이트가 적용되지 않습니다.
특정 시나리오에서 LSP 경로 다음 홉은 직접 또는 간접적으로 LSP 대역폭을 전달합니다. 이러한 시나리오에서 인플레이스 LSP 대역폭 업데이트는 지원되지만 LSP 경로 변경으로 인해 기능에서의 성능 향상은 제한적입니다. 이는, 자동 대역폭(MPLS 터널) 이후 inet.3 경로 테이블의 변경 때문입니다. 예를 들어, 다음 중 하나 또는 둘 모두를 구성할 경우, 성능 향상이 제한됩니다:
MPLS에 따라
auto-policing
이(가) 구성됩니다.RSVP에 따라
load-balance
구성된 문에bandwidth
따른 옵션 .
주:다음과 같은 경우 LSP-ID 재사용을 통한 인플레이스 LSP 대역폭 업데이트가 실패하고 수신 LER가 즉시 새 LSP ID로 MBB를 트리거 합니다:
LSP에 대해
no-cspf
이(가) 구성됩니다.LSP는 PCE(Path Computation Element)에 의해 제어됩니다.
LSP 최적화 타이머가 작동합니다.
clear mpls lsp optimize-aggressive
명령이 실행됩니다.
Per-priority Subscription: 네트워크 리소스를 보다 효율적으로 활용하기 위해, 우선순위별 구독을 통해 우선순위가 낮은 LSP에 대해 더 낮은 RSVP 구독 비율을 구성하고 우선순위가 높은 LSP에 대해 더 높은 RSVP 구독 비율을 구성할 수 있습니다.
예를 들어, 모든 우선순위의 LSP에 대해 RSVP 구독 비율을 90%로 설정하는 대신, 우선순위가 낮은 LSP에 대해 더 낮은 RSVP 구독 비율(예: 75%)을 구성할 수 있습니다
우선순위별 구독은 DiffServ(Differentiated Services) 인식 트래픽 엔지니어링(TE)와 상호 운용되지 않습니다. DiffServ(Differentiated Services) 인식 트래픽 엔지니어링은 우선순위별 구독보다 트래픽 엔지니어링(TE) 링크 대역폭을 더 유연하고 통계적으로 공유합니다.
To Configure In-place LSP Auto-bandwidth Resizing:
Verification
구성 모드에서 show protocols
show interfaces
명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
interfaces { et-0/0/0:1 { unit 0 { family { mpls; } } } } protocols { mpls { label-switched-path lsp1 { to 10.2.5.1; in-place-lsp-bandwidth-update; } } }
To Configure Per-priority Subscription:
인터페이스에서 RSVP 프로토콜을 구성합니다.
[edit] user@host# set protocols rsvp interfaceinterface-name user@host# set protocols rsvp interface et-0/0/0:1.0
인터페이스의 대역폭 구독 값을 구성합니다. 0에서 65,000% 사이의 값이 될 수 있습니다. 기본 구독 값은 100%입니다.
[edit] user@host# set protocols rsvp interface interface-name subscription percentage
user@host# set protocols rsvp et-0/0/0:1.0 subscription 11
인터페이스에서 구독 우선순위를 구성합니다.
[edit] user@host# set protocols rsvp interface interface-name subscription percentage priority
user@host# set protocols rsvp et-0/0/0:1.0 subscription 11 priority 7
우선순위에 대한 구독 비율을 구성합니다.
[edit] user@host# set protocols rsvp interface interface-name subscription percentage priority percentage
user@host# set protocols rsvp et-0/0/0:1.0 subscription 11 priority 7 percent 10
구성 모드에서 커밋을 입력하십시오.
Verification
구성 모드에서 show protocols
show interfaces
명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
protocols { rsvp { interface et-0/0/0:1.0 { subscription 11{ priority 7 { percent 10; } } }
참조
LSP에 대한 자동 대역폭 할당 통계 구성
자동 대역폭 할당을 통해 MPLS 터널은 터널을 따라 흐르는 트래픽 양을 기반으로 대역폭 할당을 자동으로 조정해줍니다. 다음 단계를 완료하여 자동 대역폭 할당과 관련된 통계를 수집하도록 디바이스를 구성할 수 있습니다.
AS에 걸쳐 LSP 구성
LSP 구성의 일부로 inter-domain
문을 포함하여 네트워크의 여러 영역을 가로지르도록 LSP를 구성할 수 있습니다. 이 명령문을 이용하면 라우터가 IGP 데이터베이스에서 경로를 검색할 수 있습니다. 경로를 찾지 못할 수 있는 라우터에서는 (TED(트래픽 엔지니어링 데이터베이스)를 참조하여) 도메인 내 CSPF를 사용하여 이 명령문을 구성해야 합니다 영역 간 LSP를 구성할 때는 inter-domain
문이 필요합니다.
시작하기 전에:
제품군 MPLS로 디바이스 인터페이스를 구성합니다.
디바이스 라우터 ID 및 자율 시스템(AS) 번호를 구성합니다.
라우터 및 전송 인터페이스에 MPLS 및 RSVP를 활성화합니다.
트래픽 엔지니어링 지원을 위해 IGP를 구성합니다.
수신 라우터에서 송신 라우터로 LSP를 구성합니다.
수신 레이블 스위치 라우터 (LER)의 여러 AS에 걸쳐 LSP 구성
LSP 상태 변경의 댐핑 통보
LSP가 업에서 다운으로 또는 다운에서 업으로 변경되면 이 전환은 라우터 소프트웨어 및 하드웨어에서 바로 적용됩니다. 그러나 LSP를 IS-IS(Intermediate System to Intermediate System) 및 최단 경로 우선(OSPF) 으로 통보할 때 LSP 전환을 댐핑하여 특정 기간(보류 시간이라고 함)이 발생할 때까지 전환을 통보하지 않을 수 있습니다. 이 경우 LSP가 업에서 다운으로 이동하면 LSP가 보류 시간 기간 동안 다운을 유지할 때까지 LSP가 다운된 것으로 통보되지 않습니다. 다운에서 업으로 전환은 즉시 IS-IS(Intermediate System to Intermediate System) 및 최단 경로 우선(OSPF)에 통보됩니다. LSP 댐핑은 LSP의 IS-IS(Intermediate System to Intermediate System) 및 최단 경로 우선(OSPF) 통보에만 영향을 미친다는 점에 유의하세요. 다른 소프트웨어 및 하드웨어는 LSP 전환에 즉시 반응합니다.
LSP 전환을 댐핑하려면, advertisement-hold-time
문을 포함합니다:
advertisement-hold-time seconds;
seconds
은(는) 0~65,535초 사이의 값이 될 수 있습니다. 기본값은 5초입니다.
다음 계층 수준에서 이 문을 포함시킬 수 있습니다:
[edit protocols mpls]
[edit logical-systems logical-system-name protocols mpls]
공동 라우팅 된 양방향 LSP 구성

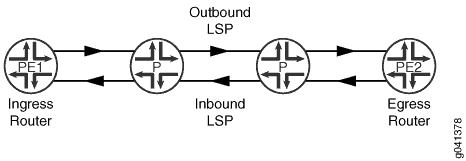

공동 라우팅 된 양방향 LSP는 그림 2에서 보이는 것과 같이 한 쌍의 수신 및 송신 노드 간에 동일한 경로를 공유하는 두 LSP의 조합입니다. 이는 RSVP-TE에 대한 GMPLS 확장을 사용하여 설정됩니다. 이러한 유형의 LSP는 Layer 2 VPN, Layer 2 회로 및 Layer 3 VPN을 포함하여 모든 표준 유형의 MPLS 기반 트래픽을 전송하는 데 사용될 수 있습니다. 양방향 LSP에 대한 단일 BFD 세션을 구성할 수 있습니다(각 방향의 각 LSP에 대한 BFD 세션을 구성할 필요는 없습니다). 또한 단일 대기 양방향 LSP를 구성하여 기본 양방향 LSP에 대한 백업을 제공할 수 있습니다. 공동 라우팅 된 양방향 LSP는 penultimate hop popping(PHP) 및 ultimate hop popping(UHP) 모두 지원됩니다.
양방향 LSP에는 고가용성을 사용할 수 있습니다. Graceful restart 및 nonstop active routing을 활성화할 수 있습니다. 재시작 라우터가 양방향 LSP의 수신, 송신, 또는 트랜싯 라우터인 경우 graceful restart 및 nonstop active routing이 지원됩니다.
공동 라우팅 된 양방향 LSP를 구성하려면:
LSP에 대한 엔트로피 레이블 구성
LSP에 엔트로피 레이블을 삽입하면 전송 라우터가 심층 패킷 검사에 의존하지 않고도 MPLS 레이블 스택을 해시 입력으로 사용하여 ECMP 경로 또는 링크 어그리게이션 그룹에 걸쳐 MPLS 트래픽의 부하를 분산할 수 있습니다. 심층 패킷 검사에는 더 많은 라우터의 처리 능력이 필요하며 라우터마다 심층 패킷 검사 기능이 다릅니다.
LSP에 대해 엔트로피 레이블을 구성하려면 다음 단계를 수행합니다.
전송 라우터는 구성이 필요하지 않습니다. 엔트로피 레이블이 존재하면 전송 라우터가 MPLS 레이블 스택만을 기반으로 부하 분산을 수행함을 나타냅니다.
끝에서 두 번째 홉 라우터는 기본적으로 엔트로피 레이블을 팝핑합니다.
예: BGP Labeled Unicast에 대한 엔트로피 레이블 구성
이 예는 엔트로피 레이블을 사용하여 종단 간 로드 밸런싱을 달성할 수 있도록 BGP labeled unicast에 엔트로피 레이블을 구성하는 방법에 대해 보여줍니다. IP 패킷에 목적지에 도달하는 경로가 여러 개 있는 경우 Junos OS는 패킷 헤더의 특정 필드를 사용하여 패킷을 확정적 경로에 해시합니다. 이를 위해서는 flow 정보를 전달할 수 있는 특수한 로드 밸런싱 레이블인 엔트로피 레이블이 필요합니다. 코어의 LSR은 엔트로피 레이블을 키로 사용하여 패킷을 올바른 경로로 해시합니다. 엔트로피 레이블은 16~1048575(정규 20비트 레이블 범위) 사이의 레이블 값일 수 있습니다. 이 범위는 기존의 정규 레이블 범위와 겹치기 때문에 엔트로피 레이블 앞에 엔트로피 레이블 표시기(ELI)라는 특수 레이블을 삽입합니다. ELI는 IANA가 지정했으며, 값이 7인 특수 레이블입니다.
BGP labeled unicast는 일반적으로 여러 IGP 영역 또는 여러 AS(Autonomous System)에 걸쳐 RSVP 또는 LDP LSP를 연결합니다. RSVP 또는 LDP 엔트로피 레이블은 RSVP 또는 LDP 레이블과 함께 두 번째 최종 홉 노드에서 표시됩니다. 이 기능을 사용하면 BGP 트래픽에 대해 종단 간 엔트로피 레이블 로드 밸런싱을 달성하기 위해서 연결 지점에서 엔트로피 레이블을 사용하여 두 번째 홉 노트와 연결 지점 사이의 공백을 메울 수 있습니다.
요구 사항
이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.
-
MPC가 있는 MX 시리즈 라우터 7개
-
모든 디바이스에서 Junos OS 릴리스 15.1 이상 실행
-
Junos OS 릴리스 22.4를 사용하여 재검증됨
-
BGP labeled unicast에 대한 엔트로피 레이블을 구성하기 전에 다음을 확인하십시오.
-
디바이스 인터페이스를 구성합니다.
-
OSPF 또는 기타 IGP 프로토콜을 구성합니다.
-
BGP를 구성합니다.
-
RSVP를 구성합니다.
-
MPLS를 구성합니다.
개요
BGP labeled unicast가 여러 IGP 영역이나 AS(Autonomous System)에서 RSVP 또는 LDP LSP를 연결하면 RSVP 또는 LDP 엔트로피 레이블이 RSVP 또는 LDP 레이블과 함께 두 번째 홉 노드에 표시됩니다. 그러나 연결 지점, 즉 두 영역 사이의 라우터에는 엔트로피 레이블이 없습니다. 따라서 연결 지점의 라우터는 BGP 레이블을 사용하여 패킷을 전달할 수 있습니다.
Junos OS 릴리스 15.1부터 BGP labeled unicast에 엔트로피 레이블을 구성하여 종단 간 엔트로피 레이블 로드 밸런싱을 달성할 수 있습니다. 이 기능을 사용하면 BGP 트래픽에 대한 종단 간 엔트로피 레이블 로드 밸런싱을 달성하기 위해 연결 지점에서 엔트로피 레이블을 사용할 수 있습니다. Junos OS를 통해 BGP labeled unicast LSP 수신 시 엔트로피 레이블을 삽입할 수 있습니다.
기본적으로, 엔트로피 레이블을 지원하는 라우터는 [edit forwarding-options]
계층 수준에서 load-balance-label-capability
문으로 구성되어 LSP 기준으로 레이블에 신호를 보낼 수 있습니다. 피어 라우터에 로드 밸런싱 레이블을 처리할 수 있는 장치가 없는 경우 [edit forwarding-options]
계층 수준에서 no-load-balance-label-capability
을 구성하여 엔트로피 레이블 기능의 신호 전송을 방지할 수 있습니다.
[edit forwarding-options]
user@PE#no-load-balance-label-capability
[edit policy-options policy-statement policy name then]
계층 수준에서 no-entropy-label-capability
옵션을 사용하여 정책에 지정된 경로에 대해 송신될 때 엔트로피 레이블 보급 기능을 명시적으로 비활성화할 수 있습니다.
[edit policy-options policy-statement policy-name then]
user@PE#no-entropy-label-capability
토폴로지

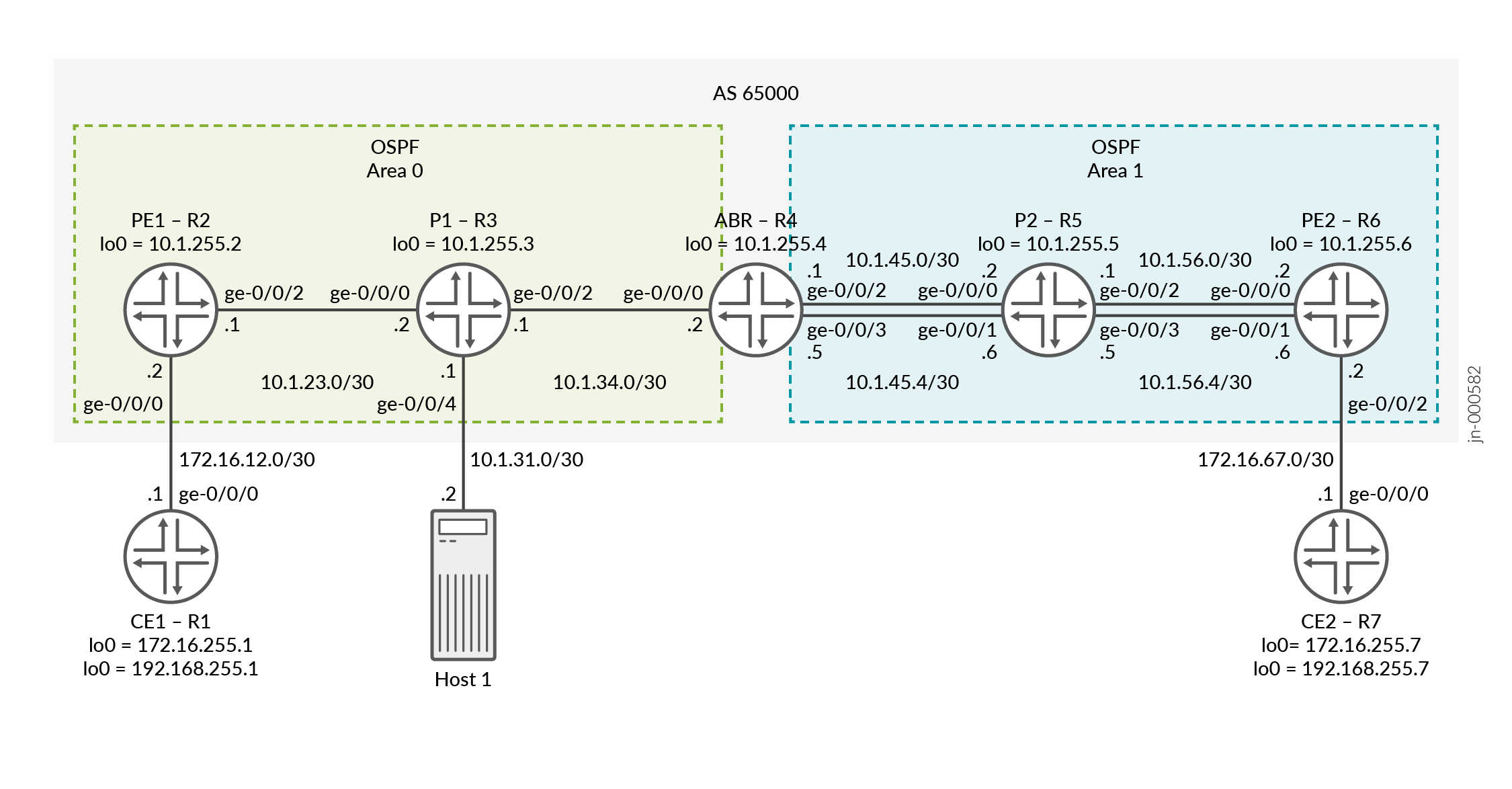

그림 3에서 라우터 PE1은 수신 라우터, 라우터 PE2는 송신 라우터입니다. 라우터 P1과 P2는 전송 라우터입니다. 라우터 ABR은 영역 0과 영역 1 사이의 영역 브리지 라우터입니다. 두 개의 LSP는 트래픽 로드 밸런싱을 위해 ABR에서 PE2로 구성됩니다. BGP labeled unicast에 대한 엔트로피 레이블 기능은 수신 라우터 PE1에서 활성화됩니다. 호스트 1은 패킷 캡처를 위해 P1에 연결되어 있어 엔트로피 레이블을 표시할 수 있습니다.
구성
CLI 빠른 구성
이 예를 빠르게 구성하려면, 아래 명령을 복사하여 텍스트 파일로 붙여 넣은 다음 모든 라인브레이크를 제거하고, 네트워크 구성을 일치하는 데 필요한 세부 사항을 바꾸고 [edit] 계층 수준에서 명령을 CLI로 복사해 붙여 넣은 다음, 구성 모드에서 commit
을 입력합니다.
라우터 CE1
set interfaces ge-0/0/0 unit 0 family inet address 172.16.12.1/30 set interfaces lo0 unit 0 family inet address 172.16.255.1/32 primary set interfaces lo0 unit 0 family inet address 192.168.255.1/32 set routing-options router-id 172.16.255.1 set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
라우터 PE1
set interfaces ge-0/0/0 unit 0 family inet address 172.16.12.2/30 set interfaces ge-0/0/2 unit 0 family inet address 10.1.23.1/30 set interfaces ge-0/0/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.1.255.2/32 primary set interfaces lo0 unit 1 family inet address 10.1.255.22/32 set policy-options policy-statement bgp-to-ospf from protocol bgp set policy-options policy-statement bgp-to-ospf then accept set policy-options policy-statement pplb then load-balance per-packet set routing-instances VPN-l3vpn instance-type vrf set routing-instances VPN-l3vpn protocols ospf area 0.0.0.0 interface ge-0/0/0.0 set routing-instances VPN-l3vpn protocols ospf area 0.0.0.0 interface lo0.1 passive set routing-instances VPN-l3vpn protocols ospf export bgp-to-ospf set routing-instances VPN-l3vpn interface ge-0/0/0.0 set routing-instances VPN-l3vpn interface lo0.1 set routing-instances VPN-l3vpn route-distinguisher 10.1.255.2:1 set routing-instances VPN-l3vpn vrf-target target:65000:1 set routing-options router-id 10.1.255.2 set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.1.255.2 set protocols bgp group ibgp family inet labeled-unicast entropy-label set protocols bgp group ibgp neighbor 10.1.255.4 family inet labeled-unicast rib inet.3 set protocols bgp group ibgp neighbor 10.1.255.6 family inet-vpn unicast set protocols mpls icmp-tunneling set protocols mpls label-switched-path pe1-abr to 10.1.255.4 set protocols mpls label-switched-path pe1-abr entropy-label set protocols mpls interface ge-0/0/2.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols rsvp interface ge-0/0/2.0 set protocols rsvp interface lo0.0
라우터 P1
set interfaces ge-0/0/0 unit 0 family inet address 10.1.23.2/30 set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/2 unit 0 family inet address 10.1.34.1/30 set interfaces ge-0/0/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.1.255.3/32 primary set routing-options router-id 10.1.255.3 set protocols mpls icmp-tunneling set protocols mpls interface ge-0/0/0.0 set protocols mpls interface lo0.0 set protocols mpls interface ge-0/0/2.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set protocols rsvp interface ge-0/0/0.0 set protocols rsvp interface lo0.0 set protocols rsvp interface ge-0/0/2.0
라우터 ABR
set interfaces ge-0/0/0 unit 0 family inet address 10.1.34.2/30 set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/2 unit 0 family inet address 10.1.45.1/30 set interfaces ge-0/0/2 unit 0 family mpls set interfaces ge-0/0/3 unit 0 family inet address 10.1.45.5/30 set interfaces ge-0/0/3 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.1.255.4/32 primary set forwarding-options hash-key family mpls label-1 set forwarding-options hash-key family mpls label-2 set forwarding-options hash-key family mpls label-3 set forwarding-options enhanced-hash-key family mpls no-payload set policy-options policy-statement pplb then load-balance per-packet set policy-options policy-statement send-inet3-pe1 from route-filter 10.1.255.2/32 exact set policy-options policy-statement send-inet3-pe1 then accept set policy-options policy-statement send-inet3-pe2 from route-filter 10.1.255.6/32 exact set policy-options policy-statement send-inet3-pe2 then accept set routing-options router-id 10.1.255.4 set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.1.255.4 set protocols bgp group ibgp family inet labeled-unicast rib inet.3 set protocols bgp group ibgp neighbor 10.1.255.2 export send-inet3-pe2 set protocols bgp group ibgp neighbor 10.1.255.6 export send-inet3-pe1 set protocols mpls icmp-tunneling set protocols mpls label-switched-path abr-pe1 to 10.1.255.2 set protocols mpls label-switched-path abr-pe1 entropy-label set protocols mpls label-switched-path abr-pe2 to 10.1.255.6 set protocols mpls label-switched-path abr-pe2 entropy-label set protocols mpls label-switched-path abr-pe2 primary to-r6-1 set protocols mpls label-switched-path abr-pe2-2 to 10.1.255.6 set protocols mpls label-switched-path abr-pe2-2 entropy-label set protocols mpls label-switched-path abr-pe2-2 primary to-r6-2 set protocols mpls path to-r6-1 10.1.45.2 strict set protocols mpls path to-r6-1 10.1.56.2 strict set protocols mpls path to-r6-2 10.1.45.6 strict set protocols mpls path to-r6-2 10.1.56.6 strict set protocols mpls interface lo0.0 set protocols mpls interface ge-0/0/0.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface ge-0/0/3.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 set protocols ospf area 0.0.0.1 interface ge-0/0/2.0 set protocols ospf area 0.0.0.1 interface ge-0/0/3.0 set protocols rsvp interface lo0.0 set protocols rsvp interface ge-0/0/0.0 set protocols rsvp interface ge-0/0/2.0 set protocols rsvp interface ge-0/0/3.0
라우터 P2
set interfaces ge-0/0/0 unit 0 family inet address 10.1.45.2/30 set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/1 unit 0 family inet address 10.1.45.6/30 set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 unit 0 family inet address 10.1.56.1/30 set interfaces ge-0/0/2 unit 0 family mpls set interfaces ge-0/0/3 unit 0 family inet address 10.1.56.5/30 set interfaces ge-0/0/3 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.1.255.5/32 primary set forwarding-options hash-key family mpls label-1 set forwarding-options hash-key family mpls label-2 set forwarding-options hash-key family mpls label-3 set forwarding-options enhanced-hash-key family mpls no-payload set policy-options policy-statement pplb then load-balance per-packet set routing-options router-id 10.1.255.5 set routing-options forwarding-table export pplb set protocols mpls icmp-tunneling set protocols mpls interface ge-0/0/2.0 set protocols mpls interface lo0.0 set protocols mpls interface ge-0/0/0.0 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/3.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.1 interface lo0.0 passive set protocols ospf area 0.0.0.1 interface ge-0/0/2.0 set protocols ospf area 0.0.0.1 interface ge-0/0/0.0 set protocols ospf area 0.0.0.1 interface ge-0/0/1.0 set protocols ospf area 0.0.0.1 interface ge-0/0/3.0 set protocols rsvp interface ge-0/0/2.0 set protocols rsvp interface lo0.0 set protocols rsvp interface ge-0/0/0.0 set protocols rsvp interface ge-0/0/1.0 set protocols rsvp interface ge-0/0/3.0
라우터 PE2
set interfaces ge-0/0/0 unit 0 family inet address 10.1.56.2/30 set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/1 unit 0 family inet address 10.1.56.6/30 set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 unit 0 family inet address 172.16.67.2/30 set interfaces lo0 unit 0 family inet address 10.1.255.6/32 primary set interfaces lo0 unit 1 family inet address 10.1.255.66/32 set forwarding-options hash-key family mpls label-1 set forwarding-options hash-key family mpls label-2 set forwarding-options hash-key family mpls label-3 set forwarding-options enhanced-hash-key family mpls no-payload set policy-options policy-statement bgp-to-ospf from protocol bgp set policy-options policy-statement bgp-to-ospf then accept set policy-options policy-statement pplb then load-balance per-packet set routing-instances VPN-l3vpn instance-type vrf set routing-instances VPN-l3vpn protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set routing-instances VPN-l3vpn protocols ospf area 0.0.0.0 interface lo0.1 passive set routing-instances VPN-l3vpn protocols ospf export bgp-to-ospf set routing-instances VPN-l3vpn interface ge-0/0/2.0 set routing-instances VPN-l3vpn interface lo0.1 set routing-instances VPN-l3vpn route-distinguisher 10.1.255.6:1 set routing-instances VPN-l3vpn vrf-target target:65000:1 set routing-options router-id 10.1.255.6 set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.1.255.6 set protocols bgp group ibgp family inet labeled-unicast entropy-label set protocols bgp group ibgp neighbor 10.1.255.4 family inet labeled-unicast rib inet.3 set protocols bgp group ibgp neighbor 10.1.255.2 family inet-vpn unicast set protocols mpls icmp-tunneling set protocols mpls label-switched-path pe2-abr to 10.1.255.4 set protocols mpls label-switched-path pe2-abr entropy-label set protocols mpls interface ge-0/0/0.0 set protocols mpls interface lo0.0 set protocols mpls interface ge-0/0/1.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.1 interface ge-0/0/0.0 set protocols ospf area 0.0.0.1 interface lo0.0 passive set protocols ospf area 0.0.0.1 interface ge-0/0/1.0 set protocols rsvp interface ge-0/0/0.0 set protocols rsvp interface lo0.0 set protocols rsvp interface ge-0/0/1.0
라우터 CE2
set interfaces ge-0/0/0 unit 0 family inet address 172.16.67.1/30 set interfaces lo0 unit 0 family inet address 172.16.255.7/32 primary set interfaces lo0 unit 0 family inet address 192.168.255.7/32 set routing-options router-id 172.16.255.7 set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
라우터 PE1 구성
단계별 절차
다음 예는 구성 계층에서 다양한 수준의 탐색이 필요합니다. CLI 탐색에 관한 정보는 CLI 사용자 가이드에서 구성 모드에서 CLI 편집기 사용을 참조하십시오.
다음을 참조하여 라우터 PE1을 구성하십시오.
적절한 인터페이스 이름, 주소 및 기타 매개 변수를 수정한 후 라우터 PE2에 대해 이 절차를 반복합니다.
-
물리적 인터페이스를 구성합니다. 코어 페이싱 인터페이스에서
family mpls
을(를) 구성해야 합니다.[edit] user@PE1# set interfaces ge-0/0/0 unit 0 family inet address 172.16.12.2/30 user@PE1# set interfaces ge-0/0/2 unit 0 family inet address 10.1.23.1/30 user@PE1# set interfaces ge-0/0/2 unit 0 family mpls
-
루프백 인터페이스를 구성합니다. 보조 루프백은 선택 사항이며 이후 단계에서 라우팅 인스턴스 아래에 적용됩니다.
[edit] user@PE1# set interfaces lo0 unit 0 family inet address 10.1.255.2/32 primary user@PE1# set interfaces lo0 unit 1 family inet address 10.1.255.22/32
-
라우터 ID 및 AS(Autonomous System) 번호를 구성합니다.
[edit] user@PE1# set routing-options router-id 10.1.255.2 user@PE1# set routing-options autonomous-system 65000
-
최단 경로 우선(OSPF) 프로토콜을 구성합니다.
[edit] user@PE1# set protocols ospf traffic-engineering user@PE1# set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 user@PE1# set protocols ospf area 0.0.0.0 interface lo0.0 passive
-
RSVP 프로토콜을 구성합니다.
[edit] user@PE1# set protocols rsvp interface ge-0/0/2.0 user@PE1# set protocols rsvp interface lo0.0
-
MPLS 프로토콜과 ABR을 향한 LSP를 구성합니다. MPLS 레이블 스택에 엔트로피 레이블을 추가하려면
entropy-label
옵션을 포함합니다.[edit protocols] user@PE1# set protocols mpls icmp-tunneling user@PE1# set protocols mpls label-switched-path pe1-abr to 10.1.255.4 user@PE1# set protocols mpls label-switched-path pe1-abr entropy-label user@PE1# set protocols mpls interface ge-0/0/2.0 user@PE1# set protocols mpls interface lo0.0
-
ABR 피어링에 대해서 을(를), PE2 피어링에 대해서
family inet-vpn
는 을(를) 사용하여family inet labeled-unicast
IBGP를 구성합니다. BGP 레이블이 지정된 유니캐스트에 대한 엔트로피 레이블 기능을 활성화합니다.[edit] user@PE1# set protocols bgp group ibgp type internal user@PE1# set protocols bgp group ibgp local-address 10.1.255.2 user@PE1# set protocols bgp group ibgp family inet labeled-unicast entropy-label user@PE1# set protocols bgp group ibgp neighbor 10.1.255.4 family inet labeled-unicast rib inet.3 user@PE1# set protocols bgp group ibgp neighbor 10.1.255.6 family inet-vpn unicast
-
BGP VPN 경로를 최단 경로 우선(OSPF)으로 내보내는 정책을 정의합니다. 이 정책은 라우팅 인스턴스의 최단 경로 우선(OSPF) 아래에 적용됩니다.
[edit] user@PE1# set policy-options policy-statement bgp-to-ospf from protocol bgp user@PE1# set policy-options policy-statement bgp-to-ospf then accept
-
로드 밸런싱 정책을 정의하고
routing-options forwarding-table
아래에 적용합니다. PE1은 예시에서 하나의 경로만 있으므로 이 단계는 필요하지 않지만 이 예시에서는 모든 디바이스에 동일한 로드 밸런싱 정책을 적용합니다.[edit] user@PE1# set policy-options policy-statement pplb then load-balance per-packet user@PE1# set routing-options forwarding-table export pplb
-
레이어 3 VPN 라우팅 인스턴스를 구성합니다.
[edit] user@PE1# set routing-instances VPN-l3vpn instance-type vrf
-
라우팅 인스턴스에 인터페이스를 할당합니다.
[edit] user@PE1# set routing-instances VPN-l3vpn interface ge-0/0/0.0 user@PE1# set routing-instances VPN-l3vpn interface lo0.1
-
라우팅 인스턴스에 대한 경로 식별자를 구성합니다.
[edit] user@PE1# set routing-instances VPN-l3vpn route-distinguisher 10.1.255.2:1
-
라우팅 인스턴스에 대한 VPN 라우팅 및 포워딩(VRF) 대상을 구성합니다.
[edit] user@PE1# set routing-instances VPN-l3vpn vrf-target target:65000:1
-
라우팅 인스턴스 아래에 프로토콜 최단 경로 우선(OSPF)을 구성하고 이전에 구성된
bgp-to-ospf
정책을 적용합니다.[edit] user@PE1# set routing-instances VPN-l3vpn protocols ospf area 0.0.0.0 interface ge-0/0/0.0 user@PE1# set routing-instances VPN-l3vpn protocols ospf area 0.0.0.0 interface lo0.1 passive user@PE1# set routing-instances VPN-l3vpn protocols ospf export bgp-to-ospf
라우터 P1 구성
단계별 절차
다음 예는 구성 계층에서 다양한 수준의 탐색이 필요합니다. CLI 탐색에 관한 정보는 CLI 사용자 가이드에서 구성 모드에서 CLI 편집기 사용을 참조하십시오.
라우터 P1 구성 방법:
적절한 인터페이스 이름, 주소, 기타 매개 변수를 수정한 후 라우터 P2에 이 절차를 반복합니다.
-
물리적 인터페이스를 구성합니다.
[edit] user@P1# set interfaces ge-0/0/0 unit 0 family inet address 10.1.23.2/30 user@P1# set interfaces ge-0/0/0 unit 0 family mpls user@P1# set interfaces ge-0/0/2 unit 0 family inet address 10.1.34.1/30 user@P1# set interfaces ge-0/0/2 unit 0 family mpls
-
루프백 인터페이스를 구성합니다.
[edit] user@P1# set interfaces lo0 unit 0 family inet address 10.1.255.3/32 primary
-
라우터 ID를 구성합니다.
[edit] user@P1# set routing-options router-id 10.1.255.3
-
최단 경로 우선(OSPF) 프로토콜을 구성합니다.
[edit] user@P1# set protocols ospf traffic-engineering user@P1# set protocols ospf area 0.0.0.0 interface lo0.0 passive user@P1# set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 user@P1# set protocols ospf area 0.0.0.0 interface ge-0/0/2.0
-
RSVP 프로토콜을 구성합니다.
[edit] user@P1# set protocols rsvp interface ge-0/0/0.0 user@P1# set protocols rsvp interface lo0.0 user@P1# set protocols rsvp interface ge-0/0/2.0
-
MPLS 프로토콜을 구성합니다.
[edit] user@P1# set protocols mpls icmp-tunneling user@P1# set protocols mpls interface ge-0/0/0.0 user@P1# set protocols mpls interface lo0.0 user@P1# set protocols mpls interface ge-0/0/2.0
라우터 ABR 구성
단계별 절차
다음 예는 구성 계층에서 다양한 수준의 탐색이 필요합니다. CLI 탐색에 관한 정보는 CLI 사용자 가이드에서 구성 모드에서 CLI 편집기 사용을 참조하십시오.
다음을 참조하여 라우터 ABR을 구성하십시오.
-
물리적 인터페이스를 구성합니다.
[edit] user@ABR# set interfaces ge-0/0/0 unit 0 family inet address 10.1.34.2/30 user@ABR# set interfaces ge-0/0/0 unit 0 family mpls user@ABR# set interfaces ge-0/0/2 unit 0 family inet address 10.1.45.1/30 user@ABR# set interfaces ge-0/0/2 unit 0 family mpls user@ABR# set interfaces ge-0/0/3 unit 0 family inet address 10.1.45.5/30 user@ABR# set interfaces ge-0/0/3 unit 0 family mpls
-
루프백 인터페이스를 구성합니다.
[edit] user@ABR# set interfaces lo0 unit 0 family inet address 10.1.255.4/32 primary
-
라우터가 로드 밸런싱을 위해 패킷을 목적지으로 해싱하는 데 사용하는 MPLS 레이블을 구성합니다.
[edit] user@ABR# set forwarding-options hash-key family mpls label-1 user@ABR# set forwarding-options hash-key family mpls label-2 user@ABR# set forwarding-options hash-key family mpls label-3 user@ABR# set forwarding-options enhanced-hash-key family mpls no-payload
-
라우터 ID 및 AS(Autonomous System) 번호를 구성합니다.
[edit] user@ABR# set routing-options router-id 10.1.255.4 user@ABR# set routing-options autonomous-system 65000
-
최단 경로 우선(OSPF) 프로토콜을 구성합니다.
[edit] user@ABR# set protocols ospf traffic-engineering user@ABR# set protocols ospf area 0.0.0.0 interface lo0.0 passive user@ABR# set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 user@ABR# set protocols ospf area 0.0.0.1 interface ge-0/0/2.0 user@ABR# set protocols ospf area 0.0.0.1 interface ge-0/0/3.0
-
RSVP 프로토콜을 구성합니다.
[edit] user@ABR# set protocols rsvp interface lo0.0 user@ABR# set protocols rsvp interface ge-0/0/0.0 user@ABR# set protocols rsvp interface ge-0/0/2.0 user@ABR# set protocols rsvp interface ge-0/0/3.0
-
MPLS 프로토콜을 구성하고 PE1 및 PE2를 향한 LSP를 지정합니다. 로드 밸런싱 트래픽을 위해 두 개의 LSP가 PE2를 향해 생성되어 다른 LSP와 인터페이스가 사용되고 있음을 보여줍니다.
[edit] user@ABR# set protocols mpls icmp-tunneling user@ABR# set protocols mpls label-switched-path abr-pe1 to 10.1.255.2 user@ABR# set protocols mpls label-switched-path abr-pe1 entropy-label user@ABR# set protocols mpls label-switched-path abr-pe2 to 10.1.255.6 user@ABR# set protocols mpls label-switched-path abr-pe2 entropy-label user@ABR# set protocols mpls label-switched-path abr-pe2 primary to-r6-1 user@ABR# set protocols mpls label-switched-path abr-pe2-2 to 10.1.255.6 user@ABR# set protocols mpls label-switched-path abr-pe2-2 entropy-label user@ABR# set protocols mpls label-switched-path abr-pe2-2 primary to-r6-2 user@ABR# set protocols mpls path to-r6-1 10.1.45.2 strict user@ABR# set protocols mpls path to-r6-1 10.1.56.2 strict user@ABR# set protocols mpls path to-r6-2 10.1.45.6 strict user@ABR# set protocols mpls path to-r6-2 10.1.56.6 strict user@ABR# set protocols mpls interface lo0.0 user@ABR# set protocols mpls interface ge-0/0/0.0 user@ABR# set protocols mpls interface ge-0/0/2.0 user@ABR# set protocols mpls interface ge-0/0/3.0
-
family inet labeled-unicast
을(를) 사용하여 PE1 및 PE2 모두에 IBGP를 구성합니다. PE1 및 PE2 모두에서 inet.3 루프백 경로를 알리기 위해 정책을 적용합니다. 다음 단계에서 정책을 보여줍니다.[edit] user@ABR# set protocols bgp group ibgp type internal user@ABR# set protocols bgp group ibgp local-address 10.1.255.4 user@ABR# set protocols bgp group ibgp family inet labeled-unicast rib inet.3 user@ABR# set protocols bgp group ibgp neighbor 10.1.255.2 export send-inet3-pe2 user@ABR# set protocols bgp group ibgp neighbor 10.1.255.6 export send-inet3-pe1
-
PE1 및 PE2에 대한 루프백 주소에서 일치하는 정책을 정의합니다.
[edit] user@ABR# set policy-options policy-statement send-inet3-pe1 from route-filter 10.1.255.2/32 exact user@ABR# set policy-options policy-statement send-inet3-pe1 then accept user@ABR# set policy-options policy-statement send-inet3-pe2 from route-filter 10.1.255.6/32 exact user@ABR# set policy-options policy-statement send-inet3-pe2 then accept
-
로드 밸런싱을 위한 정책을 정의하고 이를
routing-options forwarding-table
아래에 적용합니다.[edit] user@ABR# set policy-options policy-statement pplb then load-balance per-packet user@ABR# set routing-options forwarding-table export pplb
(선택 사항) 포트 미러링 구성
적용된 엔트로피 레이블을 보려면 트래픽을 캡처할 수 있습니다. 이 예시에서는 P1의 PE1 페이싱 인터페이스에 필터가 적용되어 CE1에서 CE2 간 트래픽을 캡처합니다. 트래픽은 보기 위해 호스트 1로 전송됩니다. 이 예시에서 사용하는 것과는 다른 트래픽 캡처 방법이 있습니다. 자세한 내용은 포트 미러링 및 분석기 이해하기을(를) 참조하십시오.
단계별 절차
다음 예는 구성 계층에서 다양한 수준의 탐색이 필요합니다. CLI 탐색에 관한 정보는 CLI 사용자 가이드에서 구성 모드에서 CLI 편집기 사용을 참조하십시오.
라우터 P1 구성 방법:
-
인터페이스를 구성합니다. 이 예시에서는 브리지 도메인에 Host1에 연결된 인터페이스를 넣고 Host1에 대한 연결을 확인하기 위해 IRB 인터페이스를 생성합니다.
[edit] user@P1# set interfaces ge-0/0/4 unit 0 family bridge interface-mode access user@P1# set interfaces ge-0/0/4 unit 0 family bridge vlan-id 100 user@P1# set interfaces irb unit 0 family inet address 10.1.31.1/30
-
브리지 도메인을 구성합니다.
[edit] user@P1# set bridge-domains v100 vlan-id 100 user@P1# set bridge-domains v100 routing-interface irb.0
-
트래픽을 캡처할 필터를 구성합니다. 이 예시에서는 모든 트래픽을 캡처합니다.
[edit] user@P1# set firewall family any filter test term 1 then count test user@P1# set firewall family any filter test term 1 then port-mirror user@P1# set firewall family any filter test term 1 then accept
-
PE1 페이싱 인터페이스에 필터를 적용합니다.
[edit] user@P1# set interfaces ge-0/0/0 unit 0 filter input test
-
포트 미러링 옵션을 구성합니다. 이 예시에서는 모든 트래픽을 미러링하고 인터페이스 ge-0/0/4에 연결된 Host1로 보냅니다.
[edit] user@P1# set forwarding-options port-mirroring input rate 1 user@P1# set forwarding-options port-mirroring family any output interface ge-0/0/4.0
검증
구성이 올바르게 작동하고 있는지 확인합니다.
- 엔트로피 레이블 기능이 보급되고 있는지 확인
- 라우터 PE1이 엔트로피 레이블 보급을 수신하는지 확인
- ABR에서 PE2로 ECMP 확인
- PE1에서 CE2에 대한 경로 표시
- CE1에서 CE2 ping
- 로드 밸런싱 확인
- 엔트로피 레이블 확인
엔트로피 레이블 기능이 보급되고 있는지 확인
목적
PE2에 대한 경로에 대해 엔트로피 레이블 기능 경로 속성이 ABR에서 PE1로 보급되고 있는지 확인합니다.
작업
운영 모드에서 라우터 ABR에 show route advertising-protocol bgp 10.1.255.2 detail 명령을 실행합니다.
user@ABR> show route advertising-protocol bgp 10.1.255.2 detail inet.3: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden) * 10.1.255.6/32 (1 entry, 1 announced) BGP group ibgp type Internal Route Label: 299952 Nexthop: Self Flags: Nexthop Change MED: 2 Localpref: 4294967294 AS path: [65000] I Entropy label capable
의미
출력은 IP 주소가 10.1.255.6인 호스트 PE2가 엔트로피 레이블 기능과 사용되는 경로 레이블을 가지고 있음을 보여줍니다. 호스트는 BGP 인접 라우터에 엔트로피 레이블 기능을 보급합니다.
라우터 PE1이 엔트로피 레이블 보급을 수신하는지 확인
목적
라우터 PE1이 라우터 PE2에 대한 엔트로피 레이블 보급을 수신하는지 확인합니다.
작업
운영 모드의 라우터 PE1에서 show route protocol bgp 10.1.255.6 extensive 명령을 실행합니다.
user@PE1> show route protocol bgp 10.1.255.6 extensive inet.0: 19 destinations, 19 routes (19 active, 0 holddown, 0 hidden) inet.3: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden) 10.1.255.6/32 (1 entry, 1 announced) *BGP Preference: 170/1 Next hop type: Indirect, Next hop index: 0 Address: 0x7b3ffd4 Next-hop reference count: 2, key opaque handle: 0x0, non-key opaque handle: 0x0 Source: 10.1.255.4 Next hop type: Router, Next hop index: 0 Next hop: 10.1.23.2 via ge-0/0/2.0, selected Label-switched-path pe1-abr Label operation: Push 299952, Push 299808(top) Label TTL action: prop-ttl, prop-ttl(top) Load balance label: Label 299952: Entropy label; Label 299808: None; Label element ptr: 0x93d6bf8 Label parent element ptr: 0x93d6c20 Label element references: 3 Label element child references: 2 Label element lsp id: 0 Session Id: 0 Protocol next hop: 10.1.255.4 Label operation: Push 299952 Label TTL action: prop-ttl Load balance label: Label 299952: Entropy label; Indirect next hop: 0x758c05c - INH Session ID: 0 State: <Active Int Ext> Local AS: 65000 Peer AS: 65000 Age: 1:33:11 Metric: 2 Metric2: 2 Validation State: unverified Task: BGP_65000.10.1.255.4 Announcement bits (2): 3-Resolve tree 1 4-Resolve_IGP_FRR task AS path: I Accepted Route Label: 299952 Localpref: 4294967294 Router ID: 10.1.255.4 Session-IDs associated: Session-id: 324 Version: 3 Thread: junos-main Indirect next hops: 1 Protocol next hop: 10.1.255.4 Metric: 2 ResolvState: Resolved Label operation: Push 299952 Label TTL action: prop-ttl Load balance label: Label 299952: Entropy label; Indirect next hop: 0x758c05c - INH Session ID: 0 Indirect path forwarding next hops: 1 Next hop type: Router Next hop: 10.1.23.2 via ge-0/0/2.0 Session Id: 0 10.1.255.4/32 Originating RIB: inet.3 Metric: 2 Node path count: 1 Forwarding nexthops: 1 Next hop type: Router Next hop: 10.1.23.2 via ge-0/0/2.0 Session Id: 0
의미
라우터 PE1은 BGP 인접 라우터로부터 엔트로피 레이블 기능 보급을 수신합니다.
ABR에서 PE2로 ECMP 확인
목적
ECMP(Equal Cost Multipath)를 PE2로 확인합니다.
작업
운영 모드에서 라우터 ABR에 show route table mpls.0 및 show route forwarding-table label <label>명령을 실행합니다.
user@ABR> show route table mpls.0 mpls.0: 6 destinations, 6 routes (6 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 0 *[MPLS/0] 2w1d 23:02:11, metric 1 Receive 1 *[MPLS/0] 2w1d 23:02:11, metric 1 Receive 2 *[MPLS/0] 2w1d 23:02:11, metric 1 Receive 13 *[MPLS/0] 2w1d 23:02:11, metric 1 Receive 299936 *[VPN/170] 2d 21:47:02 > to 10.1.34.1 via ge-0/0/0.0, label-switched-path abr-pe1 299952 *[VPN/170] 2d 21:47:02 > to 10.1.45.2 via ge-0/0/2.0, label-switched-path abr-pe2 to 10.1.45.6 via ge-0/0/3.0, label-switched-path abr-pe2-2 ruser@ABR> show route forwarding-table label 299952 Routing table: default.mpls MPLS: Destination Type RtRef Next hop Type Index NhRef Netif 299952 user 0 ulst 1048575 2 10.1.45.2 Swap 299824 516 2 ge-0/0/2.0 10.1.45.6 Swap 299840 572 2 ge-0/0/3.0 ...
의미
출력은 BGP 레이블이 지정된 유니캐스트 경로에 사용되는 레이블에 대한 ECMP를 보여줍니다.
PE1에서 CE2에 대한 경로 표시
목적
CE2에 대한 경로를 확인합니다.
작업
운영 모드의 라우터 PE1에서 show route table VPN-l3vpn.inet.0 172.16.255.7 extensive 및 show route table VPN-l3vpn.inet.0 192.168.255.7 extensive 명령을 실행합니다.
user@PE1> show route table VPN-l3vpn.inet.0 172.16.255.7 extensive VPN-l3vpn.inet.0: 10 destinations, 10 routes (10 active, 0 holddown, 0 hidden) 172.16.255.7/32 (1 entry, 1 announced) TSI: OSPF area : 0.0.0.0, LSA ID : 172.16.255.7, LSA type : Summary KRT in-kernel 172.16.255.7/32 -> {indirect(1048574)} *BGP Preference: 170/-101 Route Distinguisher: 10.1.255.6:1 Next hop type: Indirect, Next hop index: 0 Address: 0x7b40434 Next-hop reference count: 9, key opaque handle: 0x0, non-key opaque handle: 0x0 Source: 10.1.255.6 Next hop type: Router, Next hop index: 515 Next hop: 10.1.23.2 via ge-0/0/2.0, selected Label-switched-path pe1-abr Label operation: Push 299824, Push 299952, Push 299808(top) Label TTL action: prop-ttl, prop-ttl, prop-ttl(top) Load balance label: Label 299824: None; Label 299952: Entropy label; Label 299808: None; Label element ptr: 0x93d6c98 Label parent element ptr: 0x93d6bf8 Label element references: 1 Label element child references: 0 Label element lsp id: 0 Session Id: 140 Protocol next hop: 10.1.255.6 Label operation: Push 299824 Label TTL action: prop-ttl Load balance label: Label 299824: None; ... user@PE1> show route table VPN-l3vpn.inet.0 192.168.255.7 extensive VPN-l3vpn.inet.0: 10 destinations, 10 routes (10 active, 0 holddown, 0 hidden) 192.168.255.7/32 (1 entry, 1 announced) TSI: OSPF area : 0.0.0.0, LSA ID : 192.168.255.7, LSA type : Summary KRT in-kernel 192.168.255.7/32 -> {indirect(1048574)} *BGP Preference: 170/-101 Route Distinguisher: 10.1.255.6:1 Next hop type: Indirect, Next hop index: 0 Address: 0x7b40434 Next-hop reference count: 9, key opaque handle: 0x0, non-key opaque handle: 0x0 Source: 10.1.255.6 Next hop type: Router, Next hop index: 515 Next hop: 10.1.23.2 via ge-0/0/2.0, selected Label-switched-path pe1-abr Label operation: Push 299824, Push 299952, Push 299808(top) Label TTL action: prop-ttl, prop-ttl, prop-ttl(top) Load balance label: Label 299824: None; Label 299952: Entropy label; Label 299808: None; Label element ptr: 0x93d6c98 Label parent element ptr: 0x93d6bf8 Label element references: 1 Label element child references: 0 Label element lsp id: 0 Session Id: 140 Protocol next hop: 10.1.255.6 Label operation: Push 299824 Label TTL action: prop-ttl Load balance label: Label 299824: None; ...
의미
출력은 두 경로 모두에 대해 동일한 레이블이 사용되는 것을 보여줍니다.
CE1에서 CE2 ping
목적
연결을 확인하고 로드 밸런싱을 확인하는 데 사용합니다.
작업
운영 모드의 라우터 PE1에서 ping 172.16.255.7 source 172.16.12.1 rapid count 100 및 ping 192.168.255.7 source 192.168.255.1 rapid count 200 명령을 실행합니다.
user@CE1> ping 172.16.255.7 source 172.16.12.1 rapid count 100 PING 172.16.255.7 (172.16.255.7): 56 data bytes !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! --- 172.16.255.7 ping statistics --- 100 packets transmitted, 100 packets received, 0% packet loss round-trip min/avg/max/stddev = 5.369/6.070/8.828/0.612 ms user@CE1> ping 192.168.255.7 source 192.168.255.1 rapid count 200 PING 192.168.255.7 (192.168.255.7): 56 data bytes !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! --- 192.168.255.7 ping statistics --- 200 packets transmitted, 200 packets received, 0% packet loss round-trip min/avg/max/stddev = 5.086/5.994/10.665/0.649 ms
의미
출력은 ping이 성공적으로 수행되었음을 보여줍니다.
로드 밸런싱 확인
목적
로드 밸런싱을 확인합니다.
작업
운영 모드의 ABR에서 show mpls lsp ingress statistics 명령을 실행합니다.
user@ABR> show mpls lsp ingress statistics Ingress LSP: 3 sessions To From State Packets Bytes LSPname 10.1.255.2 10.1.255.4 Up 300 30000 abr-pe1 10.1.255.6 10.1.255.4 Up 200 20000 abr-pe2 10.1.255.6 10.1.255.4 Up 100 10000 abr-pe2-2 Total 3 displayed, Up 3, Down 0
의미
출력은 LSP abr-pe2-2을(를) 사용한 이전 명령의 첫 번째 ping과 LSP abr-pe2을(를) 사용한 두 번째 ping을 보여줍니다.
엔트로피 레이블 확인
목적
사용된 ping 간에 엔트로피 레이블이 다른지 확인합니다.
작업
호스트 1에서 tcpdump -i eth1 -n을(를) 실행합니다.
user@Host1# tcpdump -i eth1 -n ... 13:42:31.993274 MPLS (label 299808, exp 0, ttl 63) (label 299952, exp 0, ttl 63) (label 7, exp 0, ttl 63) (label 1012776, exp 0, ttl 0) (label 299824, exp 0, [S], ttl 63) IP 172.16.12.1 > 172.16.255.7: ICMP echo request, id 32813, seq 9, length 64 ... 13:43:19.570260 MPLS (label 299808, exp 0, ttl 63) (label 299952, exp 0, ttl 63) (label 7, exp 0, ttl 63) (label 691092, exp 0, ttl 0) (label 299824, exp 0, [S], ttl 63) IP 192.168.255.1 > 192.168.255.7: ICMP echo request, id 46381, seq 9, length 64
의미
출력은 두 개의 다른 ping 명령에 대한 엔트로피 레이블에 대해 다른 값을 보여줍니다.
LSP에 대한 UHP 구성

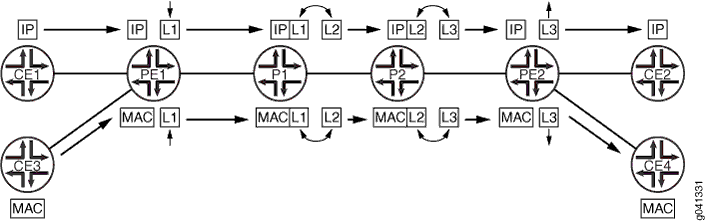

기본적으로 RSVP 신호 전송 LSP는 PHP(Penultimate-Hop Popping)를 사용합니다. 그림 4에는 라우터 PE1과 라우터 PE2 간의 PHP LSP가 나와 있습니다. 라우터 CE1은 LSP 수신 라우터이기도 한 다음 홉(라우터 PE1)으로 패킷을 전달합니다. 라우터 PE1은 이 패킷의 레이블 1을 푸시하고 레이블 지정된 이 패킷을 라우터 P1로 전달합니다. 라우터 P1은 표준 MPLS 레이블 스와핑 작업을 완료하여 레이블 1과 레이블 2를 교체하고 패킷을 라우터 P2로 전달합니다. 라우터 P2는 LSP에서 라우터 PE2에 대해 끝에서 두 번째 홉 라우터이므로 먼저 해당 레이블을 내보낸 다음 라우터 PE2에 이 패킷을 전달합니다. 라우터 PE2가 수신하면 이 패킷은 서비스 레이블이나 명시적 NULL 레이블을 가질 수 있고 단순히 일반 IP 또는 VPLS 패킷이 될 수도 있습니다. 라우터 PE2는 레이블이 지정되지 않은 패킷을 라우터 CE2로 전달합니다.

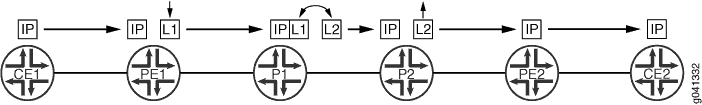

RSVP 신호 전송 LSP에 대해서도 그림 5에 나온 것과 같이 UHP(Ultimate-Hop Popping)를 구성하실 수 있습니다. 일부 네트워크 애플리케이션에서는 송신 라우터(라우터 PE2)에 도착하는 패킷이 NULL이 아닌 외부 레이블을 포함해야 할 수 있습니다. UHP(Ultimate-Hop Popping) LSP를 위해 끝에서 두 번째 라우터(그림 5의 라우터 P2)는 패킷을 송신 라우터 PE2에 전달하기 전에 표준 MPLS 레이블 스와핑(이 예에서는 레이블 2와 레이블 3 교체) 작업을 수행합니다. 라우터 PE2는 외부 레이블을 내보내고 패킷 주소의 두 번째 조회를 수행하여 최종 대상을 결정합니다. 그런 다음 패킷을 해당 대상(라우터 CE2 또는 라우터 CE4)으로 전달합니다.
다음과 같은 네트워크 애플리케이션에서는 UHP LSP를 구성하셔야 합니다.
성능 모니터링 및 인밴드 OAM을 위한 MPLS-TP
에지 보호 가상 서킷
다음과 같은 기능은 UHP 동작을 지원하지 않습니다.
LDP 신호 전송 LSP
정적 LSP
포인트 투 멀티포인트 LSP
ccc
traceroute
명령
UHP 동작에 대한 보다 자세한 내용은 인터넷 초안 draft-ietf-mpls-rsvp-te-no-php-oob-mapping-01.txt, RSVP-TE LSP를 위한 아웃오브밴드 매핑 및 PHP가 아닌 동작을 참조하십시오.
포인트 투 포인트 RSVP 신호 전송 LSP의 경우, UHP 동작은 LSP 수신 신호를 받습니다. 수신 라우터 구성을 기반으로 RSVP는 PHP가 아닌 플래그 세트를 포함하는 UHP LSP의 신호를 전송할 수 있습니다. RSVP PATH 메시지는 LSP-ATTRIBUTES 개체의 이 두 개 플래그를 전달합니다. 송신 라우터는 이 PATH 메시지를 수신하면 LSP에 NULL이 아닌 레이블을 할당합니다. RSVP 또한 mpls.0 라우팅 테이블에 두 개의 경로를 생성하여 설치합니다. S는 MPLS 레이블의 S 부분을 의미하며, 레이블 스택의 최하단에 도달했는지 여부를 나타냅니다.
Route S=0 - 스택에 레이블이 더 있음을 나타냅니다. 이 경로의 다음 홉은 mpls.0 라우팅 테이블을 가리켜 연동된 MPLS 레이블 조회를 트리거함으로써 스택에 남아 있는 MPLS 레이블을 찾습니다.
Route S=1 - 레이블이 더 이상 없음을 나타냅니다. 플랫폼에서 연동된 멀티 패밀리 조회가 지원되는 경우, 다음 홉은 inet.0 라우팅 테이블을 가리킵니다. 또는 레이블 경로가 VT 인터페이스를 가리켜 IP 전달을 시작할 수도 있습니다.
UHP LSP를 활성화하면 레이어 3 VPN, VPLS, 레이어 2 VPN, 레이어 2 서킷 등과 같은 MPLS 애플리케이션이 UHP LSP를 사용할 수 있습니다. 아래에는 UHP LSP가 여러 유형의 MPLS 애플리케이션에 어떻게 영향을 미치는지에 대한 설명이 나와 있습니다.
레이어 2 VPN 및 레이어 2 서킷 - PE 라우터(UHP LSP의 송신 라우터)에 두 개의 레이블을 포함하는 패킷이 도착합니다. 외부 레이블(S=0)은 UHP 레이블이고, 내부 레이블(S=1)은 VC 레이블입니다. 전송 레이블을 기반으로 하는 조회에 따라 mpls.0 라우팅 테이블에 대한 테이블 처리가 발생합니다. mpls.0 라우팅 테이블에 내부 레이블에 해당하는 추가 경로가 있습니다. 내부 레이블을 기반으로 하는 조회에 따라 고객 에지(CE) 라우터 다음 홉이 발생합니다.
레이어 3 VPN - PE 라우터(UHP LSP의 송신 라우터)에 두 개의 레이블을 포함하는 패킷이 도착합니다. 외부 레이블(S=0)은 UHP 레이블이고, 내부 레이블은 VPN 레이블(S=1)입니다. 전송 레이블을 기반으로 하는 조회에 따라 mpls.0 라우팅 테이블에 대한 테이블 처리가 발생합니다. 이 시나리오에서는 두 가지 경우가 있습니다. 기본적으로 레이어 3 VPN은 다음 홉별 레이블을 광고합니다. 내부 레이블을 기반으로 하는 조회에 따라 고객 에지(CE) 라우터로 향하는 다음 홉이 발생합니다. 그러나 레이어 3 VPN 라우팅 인스턴스에 대해
vrf-table-label
명령문을 구성하신 경우, 내부 LSI 레이블은 VRF 라우팅 테이블을 가리킵니다. VRF 라우팅 테이블에 대해 IP 조회도 완료됩니다.주:vrf-table-label
명령문으로 구성한 레이어 3 VPN에 대한 UHP는 MX 시리즈 5G 유니버설 라우팅 플랫폼에서만 지원됩니다.VPLS - PE 라우터(UHP LSP의 송신 라우터)에 두 개의 레이블을 포함하는 패킷이 도착합니다. 외부 레이블은 전송 레이블(S=0)이고, 내부 레이블은 VPLS 레이블(S=1)입니다. 전송 레이블을 기반으로 하는 조회에 따라 mpls.0 라우팅 테이블에 대한 테이블 처리가 발생합니다. 터널 서비스가 구성되지 않았거나 VT 인터페이스를 사용할 수 없는 경우 mpls.0 라우팅 테이블의 내부 레이블을 기반으로 하는 조회에 따라 VPLS 라우팅 인스턴스의 LSI 터널 인터페이스가 발생합니다. MX 3D 시리즈 라우터는 연동 조회 및 멀티 패밀리 조회를 지원합니다.
주:no-tunnel-service
명령문으로 구성한 VPLS에 대한 UHP는 MX 3D 시리즈 라우터에서만 지원됩니다.MPLS를 통한 IPv4 - PE 라우터(UHP LSP의 송신 라우터)에 한 개 레이블(S=1)을 포함하는 패킷이 도착합니다. 이 레이블을 기반으로 하는 조회가 VT 터널 인터페이스를 반환합니다. 패킷을 어디로 전달할지 결정하기 위해 VT 인터페이스에서 또 다른 IP 조회가 완료됩니다. 라우팅 플랫폼이 멀티 패밀리 조회와 연동 조회를 지원하는 경우(예: MX 3D 라우터 및 PTX 시리즈 패킷 전송 라우터), 레이블 경로(S=1)를 기반으로 하는 조회가 inet.0 라우팅 테이블을 가리킵니다.
MPLS를 통한 IPv6 - MPLS를 통한 IPv6 터널링의 경우, PE 라우터는 레이블 값 2를 이용해 서로에게 IPv6 경로를 광고합니다. 이것이 IPv6에 대한 명시적 NULLL 레이블입니다. 그 결과 원격 PE 라우터에서 학습된 IPv6 경로에 대한 포워딩 다음 홉은 보통 두 개의 레이블을 푸시합니다. 내부 레이블은 2(광고하는 PE 라우터가 다른 벤더 제품인 경우 다를 수 있음)이고, 라우터 레이블은 LSP 레이블입니다. PE 라우터(UHP LSP의 송신 라우터)에 두 개의 레이블을 포함하는 패킷이 도착합니다. 외부 레이블은 전송 레이블(S=0)이고, 내부 레이블은 IPv6 명시적 NULL 레이블(레이블 2)입니다. mpls.0 라우팅 테이블의 내부 레이블을 기반으로 하는 조회가 mpls.0 라우팅 테이블로 다시 리디렉션됩니다. MX 3D 시리즈 라우터에서는 내부 레이블(레이블 2)이 제거되고 inet6.0 라우팅 테이블을 사용하여 IPv6 조회가 수행됩니다.
PHP 및 UHP LSP 모두 활성화 - 동일한 네트워크 경로에서 PHP 및 UHP LSP를 모두 구성하실 수 있습니다.
install-nexthop
명령문을 포함하는 정규식을 사용하여 포워딩 LSP 다음 홉을 선택하면 PHP 트래픽과 UHP 트래픽을 분리하실 수 있습니다. 또한 단순히 LSP 이름을 적절히 지정하는 방법으로도 트래픽 분리가 가능합니다.
다음의 명령문은 LSP에 대한 UHP(Ultimate-Hop Popping)를 활성화해줍니다. 이 기능은 특정 LSP에 대해 또는 라우터에서 구성된 모든 수신 LSP에 대해 활성화하실 수 있습니다. LSP 수신 라우터에서 다음의 명령문을 구성하십시오.
Explicit-Path LSP 구성
Constrained-Path LSP 계산 비활성화에 설명된 대로 Constrained-path LSP(label-switched path) 계산을 비활성화하면 LSP를 수동으로 구성하거나 LSP가 IGP 경로를 따르도록 할 수 있습니다.
explicit-path LSP가 구성되면, LSP는 지정한 경로를 따라 설정됩니다. 네트워크가 분할되어 있거나 경로의 일부를 따라 사용 가능한 리소스가 부족하여 경로가 토폴로지 방식으로 실현 가능하지 않으면 LSP가 실패합니다. 대체 경로는 사용할 수 없습니다. 설정이 성공하면 LSP는 정의된 경로에 무기한으로 유지됩니다.
explicit-path LSP를 구성하려면 다음 단계를 따르십시오.
-
지정 경로 생성에 설명된 것처럼 지정 경로에 경로 정보를 구성합니다. 완전한 경로 정보를 구성하려면
strict
속성을 사용하여 수신 라우터와 송신 라우터 사이에 모든 라우터 홉을 지정합니다. 불완전한 경로 정보를 구성하려면 경로가 불완전한 위치에 있는loose
속성을 사용하여 라우터 홉의 하위 집합만 지정합니다.불완전한 경로의 경우, MPLS 라우터는 로컬 라우팅 테이블을 쿼리히여 경로를 완료합니다. 이 쿼리는 홉 단위 기준으로 수행되며, 각 라우터는 다음 explicit 홉에 도달하기에 충분한 정보만 파악할 수 있습니다. 다음 (loose) explicit 홉에 도달하기 위해 여러 개의 라우터를 트래버스해야 할 수도 있습니다.
불완전한 경로 정보를 구성하면 현재 라우팅 테이블에 종속된 경로의 일부를 생성하고, 경로의 이 부분은 토폴로지가 변경될 때 자체적으로 경로를 조정할 수 있습니다. 따라서 불완전한 경로 정보를 포함하는 explicit-path LSP는 완전히 고정되지 않습니다. 이러한 유형의 LSP는 스스로 복구하는 기능이 제한되어 있으며, 로컬 라우팅 테이블의 내용에 따라 루프나 플랩을 생성하는 경향이 있습니다.
-
LSP를 구성하고 지정 경로를 가리키려면 기본 및 보조 LSP 구성에 설명된 것처럼
primary
또는secondary
문을 사용합니다. -
no-cspf
문을 LSP의 일부로 포함하거나primary
또는secondary
문의 일부로 포함하여 constrained-path LSP 계산을 비활성화합니다. 자세한 정보는 Constrained-Path LSP 계산 비활성화를 참조하십시오. -
다른 LSP 속성을 구성합니다.
송신 노드에 속하는 두 개 이상의 strict 홉을 사용하여 constrained-path LSP를 정의할 때, RSVP 경로 메시지를 수신하는 인터페이스의 송신 노드에 할당된 IP 주소와 일치하도록 첫 번째 strict 홉을 설정해야 합니다. 들어오는 RSVP 경로 메시지가 다른 IP 주소를 가진 인터페이스에 도달하면 LSP가 거부됩니다.
Junos OS 20.3X75-D20 또는 22.2R1 이전에는 RSVP 경로 메시지를 수신하는 인터페이스의 IP 주소와 일치하는 strict 홉 이후의 모든 추가적인 strict 홉이 송신 노드에 할당된 루프백 주소와 일치하도록 반드시 설정해야 합니다. 이후 Junos 릴리스에서는 송신 노드의 모든 인터페이스에 할당된 IP 주소와 일치하는 추가적인 strict 홉을 허용하도록 이 동작이 변경됩니다.
explicit-path LSP 사용 시 다음과 같은 제약 조건이 있습니다.
-
더 많은 구성 노력이 필요합니다.
-
구성된 경로 정보는 동적 네트워크 대역폭 예약을 고려할 수 없으므로 LSP는 리소스가 고갈될 때 실패하는 경향이 있습니다.
-
explicit-path LSP가 실패하면 수동으로 복구해야 합니다.
이러한 제약 때문에 오프라인 시뮬레이션 소프트웨어 패키지를 사용한 계산으로 최적화된 LSP 배치 전략 시행과 같은 제어된 상황에서만 explicit-path LSP를 사용하는 것이 좋습니다.
예: 명시적 경로의 LSP 구성
수신 라우터에서 명시적 경로의 LSP를 생성하고, 송신 및 수신 라우터 사이의 전송 라우터를 지정합니다. 이 구성에서는 제약된 경로 계산은 수행되지 않습니다. 기본 경로의 경우, 모든 중간 홉은 엄격하게 지정되어 그 경로는 변경되지 못합니다. 보조 경로는 먼저 라우터 14.1.1을 통해 이동해야 하며, 어떤 경로든 목적지에 도달할 수 있는 경로를 택합니다. 보조 경로에 의해 취해진 나머지 경로는 일반적으로 IGP에 의해 계산된 최단 경로입니다.
송신 노드에 속하는 두 개 이상의 strict 홉을 사용하여 constrained-path LSP를 정의할 때, RSVP 경로 메시지를 수신하는 인터페이스의 송신 노드에 할당된 IP 주소와 일치하도록 첫 번째 strict 홉을 설정해야 합니다. 들어오는 RSVP 경로 메시지가 다른 IP 주소를 가진 인터페이스에 도달하면 LSP가 거부됩니다.
Junos OS 20.3X75-D20 또는 22.2R1 이전에는 RSVP 경로 메시지를 수신하는 인터페이스의 IP 주소와 일치하는 strict 홉 이후의 모든 추가적인 strict 홉이 송신 노드에 할당된 루프백 주소와 일치하도록 설정해야 합니다. 이후 Junos 릴리스에서는 송신 노드의 모든 인터페이스에 할당된 IP 주소와 일치하는 추가적인 strict 홉을 허용하도록 이 동작이 변경됩니다.
[edit] interfaces { so-0/0/0 { unit 0 { family mpls; } } } protocols { rsvp { interface so-0/0/0; } mpls { path to-hastings { 14.1.1.1 strict; 13.1.1.1 strict; 12.1.1.1 strict; 11.1.1.1 strict; } path alt-hastings { 14.1.1.1 strict; 11.1.1.1 loose; # Any IGP route is acceptable } label-switched-path hastings { to 11.1.1.1; hop-limit 32; bandwidth 10m; # Reserve 10 Mbps no-cspf; # do not perform constrained-path computation primary to-hastings; secondary alt-hastings; } interface so-0/0/0; } }
LSP 대역폭 오버서브스크립션 개요
LSP는 LSP를 트래버스할 것으로 예상하는 최대 트래픽 양에 대해 구성된 대역폭 예약으로 설정됩니다. 모든 LSP가 항상 링크를 통해 최대 트래픽 양을 전달하는 것은 아닙니다. 예를 들어, 링크 A의 대역폭이 완전히 예약되어 있더라도 실제 대역폭을 계속 사용할 수 있지만 현재 사용되지 않습니다. 이 초과 대역폭은 다른 LSP가 링크를 오버서브스크립션하는 링크 A를 사용하도록 허용함으로써 사용할 수 있습니다. 개별 클래스 유형에 대해 구성된 대역폭을 오버서브스크립션하거나 인터페이스를 사용하여 모든 클래스 유형에 대해 단일 값을 지정할 수 있습니다.
오버서브스크립션을 사용하여 트래픽 패턴의 통계 특성을 통해 링크 활용도를 높일 수 있습니다.
다음 예는 대역폭 오버서브스크립션과 언더서브스크립션을 사용하는 방법을 설명합니다.
트래픽의 피크 기간이 시간과 일치하지 않는 클래스 유형에 오버서브스크립션을 사용합니다.
best-effort 트래픽을 전달하는 클래스 유형의 오버서브스크립션을 사용합니다. 네트워크 리소스의 활용도를 높이는 대가로 트래픽이 일시적으로 지연되거나 중단될 수 있습니다.
다른 클래스 유형에 대해 다양한 수준의 오버서브스크립션 또는 언더서브스크립션을 제공합니다. 예를 들어, 다음과 같이 트래픽 클래스의 서브스크립션을 구성합니다.
Best effort—
ct0 1000
Voice—
ct3 1
다중 클래스 LSP의 클래스 유형을 언더서브스크립션할 때, 모든 RSVP 세션의 총 수요는 항상 클래스 유형의 실제 용량보다 적습니다. 클래스 유형의 활용도를 제한하기 위해 언더서브스크립션을 사용할 수 있습니다.
대역폭 오버서브스크립션 계산은 로컬 라우터에서만 발생합니다. 네트워크의 다른 라우터에서 신호 전송이나 기타 상호 작용이 필요하지 않기 때문에 이 기능이 지원되지 않는 다른 라우터에서 활성화되거나 사용하도록 설정하지 않고도 개별 라우터에서 해당 기능을 사용할 수 있습니다. 인접 라우터는 오버서브스크립션 계산에 대해 파악할 필요가 없으며 IGP에 의존합니다.
다음 섹션에서는 Junos OS에서 사용할 수 있는 대역폭 오버서브스크립션 유형에 대해 설명합니다.
LSP 크기 오버서브스크립션
LSP 크기 초과 구독의 경우 LSP에 대해 예상되는 피크 속도보다 더 적은 구성하기만 하면 됩니다. 자동 폴리서에 대한 구성을 조정해야 할 수도 있습니다. 자동 폴리서는 LSP에 할당된 트래픽을 관리하여 구성된 대역폭 값을 초과하지 않도록 보장합니다. LSP 크기 초과 구독을 하려면 LSP가 구성된 대역폭 할당을 초과할 수 있어야 합니다.
폴리싱은 여전히 가능합니다. 그러나 폴리서는 구성된 값이 아닌 LSP에 대해 계획된 최대 대역폭을 감당할 수 있도록 수동으로 구성해야 합니다.
LSP 링크 크기 오버서브스크립션
링크에서 최대 예약 가능한 대역폭을 늘리고 부풀린 값을 대역폭 계정에 사용할 수 있습니다. subscription
문을 사용하여 링크를 초과 구독합니다. 구성된 값은 링크의 모든 클래스 유형 대역폭 할당에 적용됩니다. 링크 크기 초과 구독에 대한 자세한 내용은 LSP에 대한 대역폭 구독 비율 구성을 참조하십시오.
클래스 유형 초과 구독 및 로컬 초과 구독 승수
로컬 초과 구독 승수 (LOM)는 다른 클래스 유형에 대한 다른 초과 구독 값을 허용합니다. LOM은 다른 링크에 대해 초과 구독 비율을 다르게 구성할 필요가 있고 다른 클래스에 대해 초과 구독 값이 필요한 네트워크에 유용합니다. 이 기능을 사용하여 최선의 트래픽을 처리하는 클래스 유형을 초과 구독할 수 있지만 음성 트래픽을 처리하는 클래스 유형에는 초과 구독을 사용하지 않습니다. LOM은 라우터에서 국소적으로 계산됩니다. LOM과 관련된 정보는 네트워크의 다른 라우터에 시그널링되지 않습니다.
LOM은 각 링크 및 각 클래스 유형에 대해 구성할 수 있습니다. 클래스별 유형 LOM은 초과 구독 비율을 증가하거나 줄일 수 있습니다. 클래스 유형별 LOM은 허용 제어 및 예약되지 않은 대역폭의 IGP 표시를 위하여 모든 로컬 대역폭 계정의 계산에 포함됩니다.
LOM 계산은 클래스 유형 전체에 걸친 초과 구독 효과가 정확하게 설명되어야 하기 때문에 사용되는 대역폭 모델(MAM, 확장MAM 및 러시아 인형)과 관련이 있습니다.
모든 LOM 계산은 Junos OS에 의해 수행되며 사용자의 개입을 필요로 하지 않습니다.
클래스 유형의 초과 구독 관련 공식은 다음 섹션에서 설명합니다.
LSP에 대한 대역폭 구독 백분율 구성하기
RSVP는 기본 설정으로 모든 클래스 유형의 대역폭(100%)을 RSVP 예약에 사용하도록 허용합니다. 다중 클래스 LSP의 클래스 유형을 초과하여 구독하면, 모든 RSVP 세션의 총수요는 클래스 유형의 실제 용량을 초과할 수 있습니다.
동일한 백분율 대역폭을 사용하여 인터페이스에서 모든 클래스 유형을 초과 또는 미만으로 구독하기를 원한다면 subscription
명령문을 사용해 다음과 같이 백분율을 구성합니다.
subscription percentage;
이러한 명령문을 포함할 수 있는 계층 수준의 목록은 명령문 요약 섹션을 참조하십시오.
각 클래스 유형에 대한 대역폭을 초과 또는 미만으로 구독하려면 각 클래스 유형(ct0
, ct1
, ct2
, ct3
)의 백분율을 subscription
명령문에 대한 옵션으로 구성합니다. 클래스 유형을 초과 구독하면 LOM은 예약된 실제 대역폭을 계산하도록 적용됩니다. 자세한 정보는 클래스 유형 초과 구독 및 로컬 초과 구독 승수를 참조하세요.
subscription { ct0 percentage; ct1 percentage; ct2 percentage; ct3 percentage; }
이러한 명령문을 포함할 수 있는 계층 수준의 목록은 명령문 요약 섹션을 참조하십시오.
percentage
은(는) RSVP가 예약에 사용하도록 허용하는 클래스 유형 대역폭의 비율입니다. 0에서 65,000% 사이의 값이 될 수 있습니다. 100보다 큰 값을 지정하면, 인터페이스 또는 클래스 유형을 초과하여 구독하게 됩니다.
클래스 유형을 초과 구독할 때 구성하는 값은 실제로 사용할 수 있는 클래스 유형 대역폭의 비율입니다. 기본 구독 값은 100%입니다.
subscription
명령문을 사용해 하나 이상의 클래스 유형에 대해 새로운 RSVP 세션을 비활성화 할 수 있습니다. 0의 비율을 구성하면, 클래스 유형에 대해 새로운 세션(대역폭 0 요구 사항을 포함)이 허용되지 않습니다.
기존 RSVP 세션은 구독 요소 변경에 대한 영향을 받지 않습니다. 기존 세션을 지우려면 clear rsvp session
명령을 내립니다. clear rsvp session
명령에 대한 자세한 정보는 CLI 익스플로러를 참조하십시오.
대역폭 구독 구성에 대한 제약 조건
대역폭 구독 구성을 할 때 다음의 문제를 주의해야 합니다.
[edit class-of-service interface interface-name]
계층 수준에서 대역폭 제약 조건을 구성하면 Diffserv-TE의[edit protocols rsvp interface interface-name bandwidth]
계층 수준에서 지정한 모든 대역폭 구성을 대체합니다. 또한 CoS(class of service) 또는 RSVP 대역폭 제약 중 하나가 인터페이스 하드웨어 대역폭 제약을 무시할 수 있다는 점에 주의하세요.모든 인터페이스에 구성된 값과 다른 특정 인터페이스에 대한 대역폭 구독 값을 구성하면(
[edit protocols rsvp interface interface-name]
및[edit protocols rsvp interface all]
계층 수준에서subscription
명령문에 대한 다른 값을 포함하여) 인터페이스에 따른 특정 값은 해당 인터페이스에 사용됩니다.대역폭 모델을 구성하는 경우에만 각 클래스 유형에 대한 구독 구성을 할 수 있습니다. 대역폭 모델이 설정되지 않은 경우, 커밋 작업은 실패하며 다음의 오류 메시지가 나옵니다.
user@host# commit check [edit protocols rsvp interface all] 'subscription' RSVP: Must have a diffserv-te bandwidth model configured when configuring subscription per traffic class. error: configuration check-out failed
특정 클래스 유형을 위한 구성과 전체 인터페이스의 구성을 모두에 해당하는
subscription
명령문을 포함할 수 없습니다. 커밋 작업은 실패하며 다음의 오류 메시지가 나옵니다.user@host# commit check [edit protocols rsvp interface all] 'subscription' RSVP: Cannot configure both link subscription and per traffic class subscription. error: configuration check-out failed
변경 내역 표
기능 지원은 사용 중인 플랫폼과 릴리스에 따라 결정됩니다. Feature Explorer 를 사용하여 플랫폼에서 기능이 지원되는지 확인하세요.
