중복 트렁크 그룹
중복 트렁크 링크 이해(레거시 RTG 구성)
배포 및 액세스 레이어로 구성된 일반적인 엔터프라이즈 네트워크에서 중복 트렁크 링크는 스위치의 트렁크 포트가 다운될 때 네트워크 복구를 위한 간단한 솔루션을 제공합니다. 이 경우 트래픽이 다른 트렁크 포트로 라우팅되어 네트워크 컨버전스 시간을 최소한으로 유지합니다.
Q-in-Q 지원을 포함하고 링크 보호와 함께 LAG를 사용하는 중복 트렁크 링크 구성에 대한 자세한 내용은 링크 보호가 있는 LAG를 사용하여 중복 트렁크 링크에 대한 Q-in-Q 지원을 참조하십시오.
중복 트렁크 링크를 구성하려면 중복 트렁크 그룹을 생성합니다. 중복 트렁크 그룹은 액세스 스위치에서 구성되며 두 개의 링크를 포함합니다. 기본 또는 활성 링크, 보조 링크. 활성 링크가 실패하면 보조 링크는 정상적인 스패닝 트리 프로토콜 컨버전스를 기다리지 않고 자동으로 데이터 트래픽 전달을 시작합니다.
데이터 트래픽은 활성 링크에서만 전달됩니다. 보조 링크의 데이터 트래픽은 손실되며 운영 모드 명령을 show interfaces interface-name extensive
실행할 때 손실된 패킷으로 표시됩니다.
보조 링크에서 데이터 트래픽이 차단되는 동안, 레이어 2 제어 트래픽은 여전히 허용됩니다. 예를 들어, 보조 링크의 두 스위치 간에 LLDP 세션을 실행할 수 있습니다.
RSTP(Rapid Spanning Tree Protocol)는 루프가 없는 토폴로지를 생성하기 위해 스위치에서 기본적으로 활성화되지만, 인터페이스는 중복 트렁크 그룹과 스패닝 트리 프로토콜 토폴로지 모두에 동시에 있을 수 없습니다. 해당 인터페이스에 중복 트렁크 그룹이 구성된 경우 인터페이스에서 RSTP를 비활성화해야 합니다. 예를 들어, 그림 1에서는 스위치 3 인터페이스에서 RSTP를 비활성화하는 것 외에도 스위치 3에 연결된 스위치 1 및 스위치 2 인터페이스에서도 RSTP를 비활성화해야 합니다. 그러나 스패닝 트리 프로토콜은 해당 스위치의 다른 인터페이스(예: 스위치 1과 스위치 2 간의 링크)에서 계속 작동할 수 있습니다.

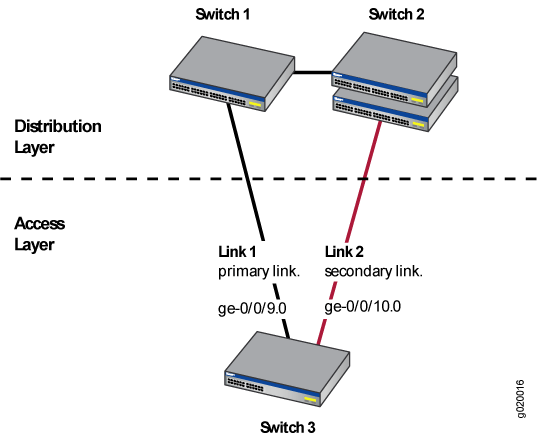

그림 1 에서는 중복 트렁크 링크를 위한 기본 토폴로지의 스위치 3개를 보여줍니다. 스위치 1과 스위치 2는 배포 레이어를 구성하고, 스위치 3은 액세스 레이어를 구성합니다. 스위치 3은 트렁크 포트 ge-0/0/9.0(링크 1) 및 ge-0/0/10.0(링크 2)을 통해 배포 레이어에 연결됩니다. 링크 1과 링크 2는 group1이라는 중복 트렁크 그룹에 있습니다. 링크 1은 기본 링크로 지정됩니다. 트래픽은 링크 1을 통해 액세스 레이어의 스위치 3과 배포 레이어의 스위치 1 사이에서 흐릅니다. 링크 1이 활성화되어 있는 동안 링크 2는 트래픽을 차단합니다.

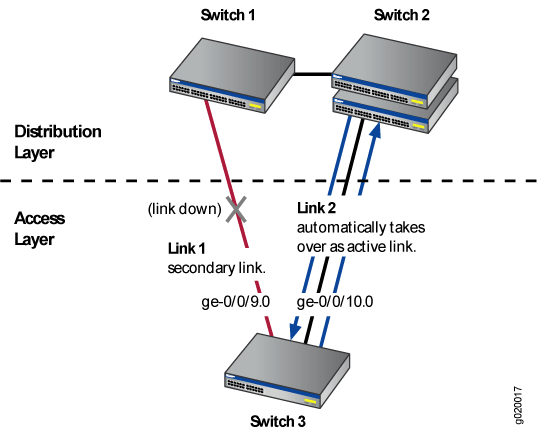

그림 2 은(는) 기본 링크가 다운될 때 중복 트렁크 링크 토폴로지의 작동 방식을 보여줍니다.
스위치 1과 스위치 3 사이의 링크 1이 다운되면 링크 2가 활성 링크로 인계받습니다. 그러면 액세스 레이어와 배포 레이어 간의 트래픽이 스위치 3과 스위치 2 사이의 링크 2로 자동 전환됩니다.
EX 시리즈 스위치에서 빠른 복구를 위한 중복 트렁크 링크 구성
EX 시리즈 스위치에서 기본 링크와 보조 링크를 모두 구성하여 네트워크 컨버전스를 관리할 수 있습니다. 이를 RTG(Redundant Trunk Group)라고 합니다. 중복 트렁크 그룹의 기본 링크에 장애가 발생하면 알려진 MAC 주소 위치를 보조 링크로 전달하여 보조 링크가 자동으로 인계합니다. 대부분의 독립형 스위치 또는 Virtual Chassis에서 최대 16개의 중복 트렁크 그룹을 구성할 수 있습니다. 그러나 EX8200 스위치와 EX8200 Virtual Chassis는 최대 254개의 중복 트렁크 그룹을 지원합니다.
일반적으로 기본 링크 1개(및 인터페이스)와 지정되지 않은 링크 1개(및 인터페이스)를 보조 링크로 구성하여 중복 트렁크 그룹을 구성합니다. 이 항목의 절차에 나와 있지 않은 두 번째 유형의 중복 트렁크 그룹은 지정되지 않은 두 개의 링크(및 해당 인터페이스)로 구성됩니다. 이 경우 두 링크 모두 기본 링크가 아닙니다. 이 두 번째 경우, 소프트웨어는 두 링크의 포트 번호를 비교하고 더 높은 포트 번호의 링크를 활성화하여 활성 링크를 선택합니다. 여기에 제공된 절차에서는 중복 트렁크 그룹에 대한 기본/지정되지 않은 구성을 구성하는 방법을 설명합니다. 해당 구성이 더 많은 제어 기능을 제공하고 더 일반적으로 사용되기 때문입니다.
RSTP(Rapid Spanning Tree Protocol)는 루프 없는 토폴로지를 생성하기 위해 EX 시리즈 스위치에서 기본적으로 활성화되지만, 인터페이스는 중복 트렁크 그룹과 스패닝 트리 프로토콜 토폴로지 모두에 동시에 있을 수 없습니다.
가능할 때마다 기본 링크가 인계됩니다. 그러나 기본 링크의 선점 컷오버 타이머를 구성하여 제어를 재설정하기 전에 기본 링크가 대기하는 시간(초)을 변경할 수 있습니다.
스위치에서 중복 트렁크 그룹을 구성하기 전에 다음을 확인하십시오.
중복 트렁크 그룹에 연결될 모든 스위치에서 RSTP를 비활성화했습니다.
포트 모드가 로 trunk설정된 인터페이스를 두 개 이상 구성했습니다. 이 두 인터페이스가 기존 RTG의 일부가 아닌지 확인합니다. 기가비트 이더넷 인터페이스 구성(CLI 절차)을 참조하십시오.
스위치에서 중복 트렁크 그룹을 구성하는 방법:
예: ELS가 지원되는 디바이스에서 더 빠른 복구를 위한 중복 트렁크 링크 구성
이 예에서는 EX 시리즈 스위치용 Junos OS 또는 ELS(Enhanced Layer 2 Software) 구성 스타일을 지원하는 QFX 시리즈를 사용합니다. ELS 세부 사항은 Enhanced Layer 2 Software CLI 사용을 참조하십시오.
스위치에서 기본 링크와 보조 링크를 모두 구성하여 네트워크 컨버전스를 관리할 수 있습니다. 이를 RTG(Redundant Trunk Group)라고 합니다. 중복 트렁크 그룹의 기본 링크에 장애가 발생하면 알려진 MAC 주소 위치를 보조 링크로 전달하고 보조 링크는 1분 후에 자동으로 인계됩니다.
이 예에서는 기본 및 보조 링크가 있는 중복 트렁크 그룹을 생성하는 방법을 설명합니다.
요구 사항
이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.
EX 시리즈 또는 QFX 시리즈 분산 스위치 2개
EX 시리즈 또는 QFX 시리즈 액세스 스위치 1개
플랫폼에 적합한 소프트웨어 릴리스:
EX 시리즈 스위치의 경우: Junos OS 릴리스 13.2X50-D10 이상
QFX 시리즈의 경우: Junos OS 릴리스 13.2X50-D15 이상
액세스 및 배포 스위치에서 중복 트렁크 링크 네트워크를 구성하기 전에 다음을 준비해야 합니다.
액세스 스위치 스위치 3의 인터페이스 ge-0/0/9 및 ge-0/0/10을 트렁크 인터페이스로 구성했습니다.
각 배포 스위치(스위치 1 및 스위치 2)에 하나의 트렁크 인터페이스를 구성했습니다.
이 예의 토폴로지에 표시된 대로 3개의 스위치를 연결했습니다( 참조 그림 3).
개요 및 토폴로지
배포 및 액세스 레이어로 구성된 일반적인 엔터프라이즈 네트워크에서 중복 트렁크 링크는 트렁크 인터페이스 네트워크 복구를 위한 간단한 솔루션을 제공합니다. 트렁크 인터페이스에 장애가 발생하면 1초 후에 데이터 트래픽이 다른 트렁크 인터페이스로 라우팅되므로 네트워크 컨버전스 시간이 최소로 유지됩니다.
이 예에서는 기본 링크 1개(및 인터페이스)와 보조 링크 역할을 하는 지정되지 않은 링크 1개(및 인터페이스)를 포함하는 중복 트렁크 그룹의 구성을 보여 줍니다.
예에 설명되어 있지 않은 두 번째 유형의 중복 트렁크 그룹은 두 개의 지정되지 않은 링크(및 해당 인터페이스)로 구성됩니다. 이 경우 두 링크 모두 기본 링크가 아닙니다. 소프트웨어는 두 링크의 포트 번호를 비교하고 더 높은 포트 번호의 링크를 활성화하여 활성 링크를 선택합니다. 예를 들어, 두 링크 인터페이스가 인터페이스 ge-0/1/0 및 ge-0/1/1을 사용하는 경우 소프트웨어는 ge-0/1/1을 활성화합니다. (인터페이스 이름에서 마지막 번호는 포트 번호입니다.)
토폴로지
중복 트렁크 그룹의 두 링크는 일반적으로 기본/지정되지 않음 또는 지정되지 않음/지정되지 않음으로 구성되었는지 여부에 관계없이 동일한 방식으로 작동합니다. 데이터 트래픽은 처음에는 활성 링크를 통과하지만 비활성 링크에서는 차단됩니다. 보조 링크에서 데이터 트래픽이 차단되지만, 링크가 활성 상태인 경우 레이어 2 제어 트래픽은 여전히 허용됩니다. 예를 들어, 보조 링크의 두 스위치 간에 LLDP 세션을 실행할 수 있습니다. 활성 링크가 다운되거나 관리상 비활성화된 경우 MAC 새로 고침 패킷(VLAN의 다른 포트에서 학습된 MAC 주소에 대한)이 새 활성 링크를 통해 전송되므로 이 새 활성 링크에 연결된 피어 디바이스가 이러한 MAC 주소를 학습하고 새 활성 링크로 트래픽을 전달하기 시작합니다.
두 가지 유형의 중복 트렁크 그룹 간의 작동상의 한 가지 차이는 기본 링크가 활성 상태이고 다운된 후 보조 링크로 대체된 다음 다시 활성화될 때 발생합니다. 보조 링크가 활성 상태일 때 기본 링크가 다시 활성화되면 기본 링크는 1초간 기다린 다음(네트워크를 수용하기 위해 선점 컷오버 타이머를 사용하여 시간 간격을 변경할 수 있음) 활성 링크로 인계됩니다. 즉, 기본 링크가 우선권을 가지며 사용 가능한 경우 항상 활성화됩니다. 이는 지정되지 않은 두 링크의 동작과 다르며, 둘 다 동일하게 작동합니다. 지정되지 않은 링크가 동일하기 때문에 활성 링크는 다운되거나 관리상 비활성화될 때까지 활성 상태로 유지됩니다.
여기에 제공된 예는 중복 트렁크 그룹에 대한 기본/지정되지 않은 구성을 보여 줍니다. 해당 구성이 더 많은 제어 기능을 제공하고 더 일반적으로 사용되기 때문입니다.
RSTP(Rapid Spanning Tree Protocol)는 루프가 없는 토폴로지를 생성하기 위해 스위치에서 기본적으로 활성화되지만, 인터페이스는 중복 트렁크 그룹과 스패닝 트리 프로토콜 토폴로지 모두에 동시에 있을 수 없습니다. 예에서 스위치 1과 스위치 2의 두 분산 스위치에서 RSTP를 비활성화해야 합니다. 그러나 스패닝 트리 프로토콜은 네트워크의 다른 부분(예: 분산 스위치 사이 및 분산 스위치와 엔터프라이즈 코어 간의 링크)에서 계속 작동할 수 있습니다.
그림 3 에는 세 개의 스위치가 포함된 토폴로지의 예가 나와 있습니다. 스위치 1과 스위치 2는 배포 레이어를 구성하고, 스위치 3은 액세스 레이어를 구성합니다. 스위치 3은 트렁크 인터페이스 ge-0/0/9.0(링크 1) 및 ge-0/0/10.0(링크 2)을 통해 배포 레이어에 연결됩니다.
표 1 에는 이 중복 트렁크 그룹에 사용되는 구성 요소가 나열되어 있습니다.
RSTP와 RTG는 스위치에서 동시에 작동할 수 없기 때문에 첫 번째 구성 작업에서 스위치 1과 스위치 2의 RSTP를 비활성화하고 두 번째 작업의 스위치 3에서 RSTP를 비활성화합니다.
두 번째 구성 작업은 스위치 3에 example 1이라는 중복 트렁크 그룹을 생성합니다. 트렁크 인터페이스 ge-0/0/9.0 및 ge-0/0/10.0은 두 번째 구성 작업에서 구성된 두 개의 링크입니다. 트렁크 인터페이스 ge-0/0/9.0을 기본 링크로 구성합니다. 트렁크 인터페이스 ge-0/0/10.0을 지정되지 않은 링크로 구성하면 기본적으로 보조 링크가 됩니다.
속성 | 설정 |
---|---|
스위치 하드웨어 |
|
트렁크 인터페이스 |
스위치 3(액세스 스위치)에서: ge-0/0/9.0 및 ge-0/0/10.0 |
이중화된 트렁크 그룹 |
rtg0 |
스위치 1 및 2에서 RSTP 비활성화
스위치 1과 스위치 2에서 RSTP를 비활성화하려면 각 스위치에서 다음 작업을 수행합니다.
절차
CLI 빠른 구성
스위치 1과 스위치 2에서 RSTP를 빠르게 비활성화하려면 다음 명령을 복사하여 각 스위치 터미널 창에 붙여넣으십시오.
[edit] set protocols rstp disable
단계별 절차
스위치 1 및 스위치 2에서 RSTP를 비활성화하려면:
스위치 1 및 스위치 2에서 RSTP를 비활성화합니다.
[edit] user@switch# set protocols rstp disable
결과
구성 결과를 확인합니다:
[edit] user@switch# show protocols { rstp { disable; } }
결과
스위치 3에서 중복 트렁크 링크 구성
스위치 3에서 중복 트렁크 링크를 구성하려면 다음 작업을 수행합니다.
절차
CLI 빠른 구성
스위치 3에서 중복 트렁크 그룹 rtg0을 신속하게 구성하려면 다음 명령을 복사하여 스위치 터미널 창에 붙여넣습니다.
[edit] set protocols rstp disable set switch-options redundant-trunk-group group rtg0 interface ge-0/0/9.0 primary set switch-options redundant-trunk-group group rtg0 interface ge-0/0/10.0 set redundant-trunk-group group rtg0 preempt-cutover-timer 60
단계별 절차
스위치 3에서 중복 트렁크 그룹 rtg0을 구성합니다.
RSTP를 끕니다.
[edit] user@switch# set protocols rstp disable
트렁크 인터페이스 ge-0/0/9.0을 기본 링크로 구성하고 ge-0/0/10을 지정되지 않은 링크로 구성하여 보조 링크 역할을 하는 동안 중복 트렁크 그룹 이름을 rtg0으로 지정합니다.
[edit switch-options] user@switch# set redundant-trunk-group group rtg0 interface ge-0/0/9.0 primary user@switch# set redundant-trunk-group group rtg0 interface ge-0/0/10.0
(선택 사항) 다시 활성화된 기본 링크가 활성 보조 링크를 인수하기 위해 대기하는 시간 간격(기본값 1초)을 변경합니다.
[edit switch-options] user@switch# set switch-options redundant-trunk-group group rtg0 preempt-cutover-timer 60
결과
구성 결과를 확인합니다:
[edit] user@switch# show switch-options redundant-trunk-group { group rtg0 { preempt-cutover-timer 60; interface ge-0/0/9.0 { primary; } interface ge-0/0/10.0; } } protocols { rstp { disable; } }
검증
구성이 올바르게 설정되었는지 확인하려면 다음 작업을 수행합니다.
중복 트렁크 그룹이 생성되었는지 확인
목적
이중화된 트렁크 그룹 rtg0이 스위치 1에서 생성되었고 트렁크 인터페이스가 이중화된 트렁크 그룹의 구성원인지 확인합니다.
작업
스위치에 구성된 모든 중복 트렁크 그룹을 나열합니다.
user@switch> show redundant-trunk-group Group Interface State Time of last flap Flap name count rtg0 ge-0/0/9.0 Up/Pri Never 0 ge-0/0/10.0 Up Never 0
의미
이 show redundant-trunk-group
명령은 스위치에 구성된 모든 중복 트렁크 그룹과 인터페이스 이름 및 현재 상태(지정되지 않은 링크의 경우 up 또는 down, 기본 링크의 경우 up 또는 down 및 primary)를 나열합니다. 이 구성 예의 경우, 출력은 스위치에 중복 트렁크 그룹 rtg0이 구성되었음을 보여줍니다. 인터페이스 옆의 은 Up
두 링크 케이블이 물리적으로 연결되어 있음을 나타냅니다. 트렁크 인터페이스 ge-0/0/9.0 옆에는 Pri
기본 링크로 구성되어 있음을 나타냅니다.
예: EX 시리즈 스위치에서 빠른 복구를 위한 중복 트렁크 링크 구성
이 예에서는 ELS(Enhanced Layer 2 Software) 구성 스타일을 지원하지 않는 EX 시리즈 스위치용 Junos OS를 사용합니다. 스위치에서 ELS를 지원하는 스위치를 실행하는 경우에는 예: ELS가 지원되는 디바이스에서 더 빠른 복구를 위한 중복 트렁크 링크 구성. ELS 세부 사항은 Enhanced Layer 2 Software CLI 사용을 참조하십시오.
스위치에서 기본 링크와 보조 링크를 모두 구성하여 네트워크 컨버전스를 관리할 수 있습니다. 이를 RTG(Redundant Trunk Group)라고 합니다. 중복 트렁크 그룹의 기본 링크에 장애가 발생하면 알려진 MAC 주소 위치를 보조 링크로 전달하고 보조 링크는 1분 후에 자동으로 인계됩니다.
이 예에서는 기본 및 보조 링크가 있는 중복 트렁크 그룹을 생성하는 방법을 설명합니다.
요구 사항
이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.
EX 시리즈 분산 스위치 2개
EX 시리즈 액세스 스위치 1개
EX 시리즈 스위치용 Junos OS 릴리즈 10.4 이상
액세스 및 배포 스위치에서 중복 트렁크 링크 네트워크를 구성하기 전에 다음을 준비해야 합니다.
인터페이스 ge-0/0/9 및 ge-0/0/10 액세스 스위치에서 스위치 3을 트렁크 인터페이스로 구성합니다. 기가비트 이더넷 인터페이스 구성(CLI 절차)을 참조하십시오.
각 배포 스위치(스위치 1 및 스위치 2)에 하나의 트렁크 인터페이스를 구성했습니다.
이 예의 토폴로지에 표시된 대로 3개의 스위치를 연결했습니다( 참조 그림 4).
개요 및 토폴로지
배포 및 액세스 레이어로 구성된 일반적인 엔터프라이즈 네트워크에서 중복 트렁크 링크는 트렁크 인터페이스 네트워크 복구를 위한 간단한 솔루션을 제공합니다. 트렁크 인터페이스에 장애가 발생하면 1초 후에 데이터 트래픽이 다른 트렁크 인터페이스로 라우팅되므로 네트워크 컨버전스 시간이 최소로 유지됩니다.
이 예에서는 기본 링크 1개(및 인터페이스)와 보조 링크 역할을 하는 지정되지 않은 링크 1개(및 인터페이스)를 포함하는 중복 트렁크 그룹의 구성을 보여 줍니다.
예에 설명되어 있지 않은 두 번째 유형의 중복 트렁크 그룹은 두 개의 지정되지 않은 링크(및 해당 인터페이스)로 구성됩니다. 이 경우 두 링크 모두 기본 링크가 아닙니다. 이 두 번째 경우, 소프트웨어는 두 링크의 포트 번호를 비교하고 더 높은 포트 번호의 링크를 활성화하여 활성 링크를 선택합니다. 예를 들어, 두 링크 인터페이스가 인터페이스 ge-0/1/0 및 ge-0/1/1를 사용하는 경우 소프트웨어가 활성화됩니다 ge-0/1/1. . (인터페이스 이름에서 마지막 번호는 포트 번호입니다.)
토폴로지
중복 트렁크 그룹의 두 링크는 일반적으로 기본/지정되지 않음 또는 지정되지 않음/지정되지 않음으로 구성되었는지 여부에 관계없이 동일한 방식으로 작동합니다. 데이터 트래픽은 처음에는 활성 링크를 통과하지만 비활성 링크에서는 차단됩니다. 보조 링크에서 데이터 트래픽이 차단되지만, 링크가 활성 상태인 경우 레이어 2 제어 트래픽은 여전히 허용됩니다. 예를 들어, 보조 링크의 두 스위치 간에 LLDP 세션을 실행할 수 있습니다. 활성 링크가 다운되거나 관리상 비활성화된 경우 MAC 새로 고침 패킷(VLAN의 다른 포트에서 학습된 MAC 주소에 대한)이 새 활성 링크를 통해 전송되므로 이 새 활성 링크에 연결된 피어 디바이스가 이러한 MAC 주소를 학습하고 새 활성 링크로 트래픽을 전달하기 시작합니다.
두 가지 유형의 중복 트렁크 그룹 간의 작동상의 한 가지 차이는 기본 링크가 활성 상태이고 다운된 후 보조 링크로 대체된 다음 다시 활성화될 때 발생합니다. 보조 링크가 활성 상태일 때 기본 링크가 다시 활성화되면 기본 링크는 1초간 기다린 다음(네트워크에 맞게 선점 컷오버 타이머를 사용하여 시간 길이를 변경할 수 있음) 활성 링크로 인계됩니다. 즉, 기본 링크가 우선권을 가지며 사용 가능한 경우 항상 활성화됩니다. 이는 동일하게 작동하는 지정되지 않은 두 링크의 동작과 다릅니다. 지정되지 않은 링크가 동일하기 때문에 활성 링크는 다운되거나 관리상 비활성화될 때까지 활성 상태로 유지됩니다.
여기에 제공된 예는 중복 트렁크 그룹에 대한 기본/지정되지 않은 구성을 보여 줍니다. 해당 구성이 더 많은 제어 기능을 제공하고 더 일반적으로 사용되기 때문입니다.
RSTP(Rapid Spanning Tree Protocol)는 루프 없는 토폴로지를 생성하기 위해 EX 시리즈 스위치에서 기본적으로 활성화되지만, 인터페이스는 중복 트렁크 그룹과 스패닝 트리 프로토콜 토폴로지 모두에 동시에 있을 수 없습니다. 예에서 스위치 1과 스위치 2의 두 분산 스위치에서 RSTP를 비활성화해야 합니다. 그러나 스패닝 트리 프로토콜은 네트워크의 다른 부분(예: 분산 스위치 사이 및 분산 스위치와 엔터프라이즈 코어 간의 링크)에서 계속 작동할 수 있습니다.
그림 4 에는 세 개의 스위치가 포함된 토폴로지의 예가 나와 있습니다. 스위치 1과 스위치 2는 배포 레이어를 구성하고, 스위치 3은 액세스 레이어를 구성합니다. 스위치 3은 트렁크 인터페이스 ge-0/0/9.0 (링크 1) 및 (링크 2)를 ge-0/0/10.0 통해 배포 레이어에 연결됩니다.
표 2 에는 이 중복 트렁크 그룹에 사용되는 구성 요소가 나열되어 있습니다.
RSTP와 RTG는 스위치에서 동시에 작동할 수 없기 때문에 첫 번째 구성 작업에서 스위치 1과 스위치 2의 RSTP를 비활성화하고 두 번째 작업의 스위치 3에서 RSTP를 비활성화합니다.
두 번째 구성 작업은 스위치 3이라는 중복 트렁크 그룹을 example 1 생성합니다. 트렁크 인터페이스 ge-0/0/9.0 및 ge-0/0/10.0 는 두 번째 구성 작업에서 구성된 두 개의 링크입니다. 트렁크 인터페이스를 ge-0/0/9.0 기본 링크로 구성합니다. 트렁크 인터페이스를 ge-0/0/10.0 지정되지 않은 링크로 구성하면 기본적으로 보조 링크가 됩니다.
속성 | 설정 |
---|---|
스위치 하드웨어 |
|
트렁크 인터페이스 |
스위치 3(액세스 스위치)에서: ge-0/0/9.0 및 ge-0/0/10.0 |
이중화된 트렁크 그룹 |
example1 |
스위치 1 및 2에서 RSTP 비활성화
스위치 1과 스위치 2에서 RSTP를 비활성화하려면 각 스위치에서 다음 작업을 수행합니다.
절차
CLI 빠른 구성
스위치 1과 스위치 2에서 RSTP를 빠르게 비활성화하려면 다음 명령을 복사하여 각 스위치 터미널 창에 붙여넣으십시오.
[edit] set protocols rstp disable
단계별 절차
스위치 1 및 스위치 2에서 RSTP를 비활성화하려면:
스위치 1 및 스위치 2에서 RSTP를 비활성화합니다.
[edit] user@switch# set protocols rstp disable
결과
구성 결과를 확인합니다:
[edit] user@switch# show protocols { rstp { disable; } }
결과
스위치 3에서 중복 트렁크 링크 구성
스위치 3에서 중복 트렁크 링크를 구성하려면 다음 작업을 수행합니다.
절차
CLI 빠른 구성
스위치 3에서 중복 트렁크 그룹을 example1 신속하게 구성하려면 다음 명령을 복사하여 스위치 터미널 창에 붙여넣습니다.
[edit] set protocols rstp disable set ethernet-switching-options redundant-trunk-group group example1 interface ge-0/0/9.0 primary set ethernet-switching-options redundant-trunk-group group example1 interface ge-0/0/10.0 set ethernet-switching-options redundant-trunk-group group example1 preempt-cutover-timer 60
단계별 절차
스위치 3에서 중복 트렁크 그룹을 example1 구성합니다.
RSTP를 끕니다.
[edit] user@switch# set protocols rstp disable
트렁크 인터페이스를 ge-0/0/9.0 기본 링크 ge-0/0/10 로 구성하고 보조 링크로 사용할 지정되지 않은 링크로 구성하는 동안 중복 트렁크 그룹의 이름을 example1로 지정합니다.
[edit ethernet-switching-options] user@switch# set redundant-trunk-group group example1 interface ge-0/0/9.0 primary user@switch# set redundant-trunk-group group example1 interface ge-0/0/10.0
(선택 사항) 다시 활성화된 기본 링크가 활성 보조 링크를 인수하기 위해 대기하는 시간(기본값 1초)을 변경합니다.
[edit ethernet-switching-options] user@switch# set redundant-trunk-group group example1 preempt-cutover-timer 60
결과
구성 결과를 확인합니다:
[edit] user@switch# show ethernet-switching-options redundant-trunk-group { group example1 { preempt-cutover-timer 60; interface ge-0/0/9.0 { primary; } interface ge-0/0/10.0; } } protocols { rstp { disable; } }
검증
구성이 올바르게 설정되었는지 확인하려면 다음 작업을 수행합니다.
중복 트렁크 그룹이 생성되었는지 확인
목적
스위치 1에서 중복 트렁크 그룹이 example1 생성되었고 트렁크 인터페이스가 중복 트렁크 그룹의 구성원인지 확인합니다.
작업
스위치에 구성된 모든 중복 트렁크 그룹을 나열합니다.
user@switch> show redundant-trunk-group Group Interface State Time of last flap Flap name count example1 ge-0/0/9.0 Up/Pri Never 0 ge-0/0/10.0 Up Never 0
의미
이 show redundant-trunk-group
명령은 스위치에 구성된 모든 중복 트렁크 그룹, 두 링크의 인터페이스 주소 및 링크의 현재 상태(지정되지 않은 링크의 경우 켜짐 또는 꺼짐, 기본 링크의 경우 켜짐 또는 꺼짐 및 기본)를 나열합니다. 이 구성 예의 경우, 출력은 스위치에 중복 트렁크 그룹이 example1 구성되었음을 보여줍니다. 인터페이스 옆의 은 (Up) 두 링크 케이블이 물리적으로 연결되어 있음을 나타냅니다. 트렁크 인터페이스 ge-0/0/9.0 옆의 은 (Pri) 기본 링크로 구성되었음을 나타냅니다.
