Sesiones de múltiples saltos de BGP
Descripción de EBGP Multihop
El BGP es un protocolo de puerta de enlace exterior (EGP) que se usa para intercambiar información de enrutador entre enrutadores de diferentes sistemas autónomos (AS). Las siguientes son dos formas de establecer múltiples saltos EBGP entre enrutadores:
Cuando los pares BGP externos (EBGP) no están conectados directamente entre sí, deben cruzar uno o más enrutadores que no sean BGP para comunicarse entre sí.
La configuración del EBGP de múltiples saltos permite a los pares pasar a través de los otros enrutadores para formar relaciones pares e intercambiar mensajes de actualización. Este tipo de configuración se utiliza normalmente cuando un dispositivo de enrutamiento de Juniper Networks necesita ejecutar EBGP con un enrutador de terceros que no permite la conexión directa de los dos pares EBGP. El multisalto EBGP permite una conexión vecina entre dos pares EBGP que no tienen una conexión directa.
El comportamiento predeterminado de una conexión EBGP es emparejarse a través de un solo salto físico utilizando la dirección de interfaz física del par. En algunos casos, es ventajoso modificar este comportamiento predeterminado de EBGP de emparejamiento físico de un solo salto. Uno de estos casos es cuando varios vínculos físicos conectan dos enrutadores que van a ser pares EBGP. En este caso, si uno de los vínculos punto a punto falla, la accesibilidad en el vínculo alternativo sigue existiendo.

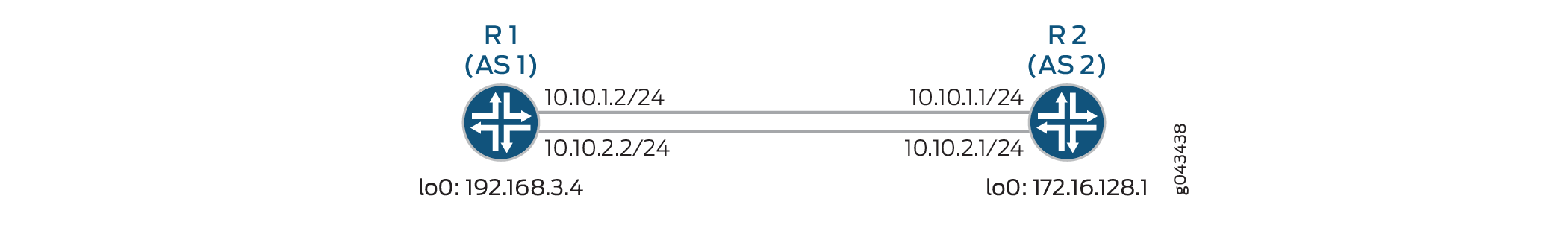

En la ilustración 1, el enrutador R1 pertenece al AS 1 y el enrutador R2 pertenece al as 2. Los dos vínculos físicos entre los enrutadores se usan para equilibrar la carga. El emparejamiento multisalto de EBGP también funciona con un vínculo físico.
El siguiente ejemplo de configuración ayuda a establecer una única sesión de emparejamiento BGP a través de estos múltiples vínculos físicos:
Cada enrutador debe establecer la sesión de emparejamiento con la dirección de circuito cerrado del enrutador remoto. Puede configurar esta sesión mediante la
local-addressinstrucción, que modifica la información del encabezado de la dirección del mismo nivel en los paquetes BGP.Use la
multihopinstrucción para modificar el uso predeterminado de la dirección física del vecino. Además, también puede especificar un valor de tiempo de vida (TTL) en los paquetes BGP para controlar hasta dónde se propagan. Utilizamos un valor TTL de 1 para garantizar que la sesión no se pueda establecer a través de ningún otro vínculo de puerta trasera de la red.Nota:Cuando se configura el multisalto, Junos OS establece el valor TTL de 64 de forma predeterminada.
Un valor TTL de 1 es suficiente para habilitar una sesión EBGP en la dirección de circuito cerrado de un vecino conectado directamente.
Cada enrutador debe tener capacidad de enrutamiento IP a la dirección de circuito cerrado del enrutador remoto. Esta capacidad suele lograrse mediante una ruta estática para asignar la dirección de circuito cerrado a las direcciones físicas de la interfaz.
[edit protocols bgp group ext-peers]
type external;
local-address 192.168.3.4;
neighbor 172.16.128.1 {
multihop ttl 1;
}
[edit routing-options]
static {
route 172.16.128.1 next-hop (10.10.1.1 | 10.10.2.1);
}
Consulte también
Ejemplo: Configuración de sesiones de múltiples saltos de EBGP
En este ejemplo se muestra cómo configurar un par BGP externo (EBGP) que está a más de un salto del enrutador local. Este tipo de sesión se denomina sesión BGP multisalto .
Requisitos
No se requiere ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Descripción general
La configuración para habilitar sesiones de EBGP de múltiples saltos requiere conectividad entre los dos pares de EBGP. En este ejemplo se utilizan rutas estáticas para proporcionar conectividad entre los dispositivos.
A diferencia de las sesiones de EBGP conectadas directamente en las que normalmente se usan direcciones físicas en las neighbor instrucciones, debe usar direcciones de interfaz de circuito cerrado para EBGP de múltiples saltos especificando la dirección de interfaz de circuito cerrado del par conectado indirectamente. De esta manera, el EBGP multisalto es similar al BGP interno (IBGP).
Finalmente, debe agregar la multihop instrucción. Opcionalmente, puede establecer un valor de tiempo máximo de vida (TTL) con la ttl instrucción. El TTL se transporta en el encabezado IP de los paquetes BGP. Si no especifica un valor TTL, se utilizará el valor TTL máximo predeterminado del sistema. El valor TTL predeterminado es 64 para sesiones EBGP de múltiples saltos. Otra opción es conservar el valor del próximo salto BGP para los anuncios de ruta mediante la inclusión de la no-nexthop-change instrucción.
Figura 2 muestra una red típica de múltiples saltos de EBGP.
Los dispositivos C y E tienen una sesión de EBGP establecida. El dispositivo D no es un dispositivo habilitado para BGP. Todos los dispositivos tienen conectividad a través de rutas estáticas.
Configuración
- Configuración rápida de CLI
- Dispositivo C
- Configuración del dispositivo D
- Configuración del dispositivo E
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de [edit] jerarquía.
Dispositivo C
set interfaces fe-1/2/0 unit 9 description to-D set interfaces fe-1/2/0 unit 9 family inet address 10.10.10.9/30 set interfaces lo0 unit 3 family inet address 192.168.40.4/32 set protocols bgp group external-peers type external set protocols bgp group external-peers multihop ttl 2 set protocols bgp group external-peers local-address 192.168.40.4 set protocols bgp group external-peers export send-static set protocols bgp group external-peers peer-as 18 set protocols bgp group external-peers neighbor 192.168.6.7 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.10.10.14/32 next-hop 10.10.10.10 set routing-options static route 192.168.6.7/32 next-hop 10.10.10.10 set routing-options router-id 192.168.40.4 set routing-options autonomous-system 17
Dispositivo D
set interfaces fe-1/2/0 unit 10 description to-C set interfaces fe-1/2/0 unit 10 family inet address 10.10.10.10/30 set interfaces fe-1/2/1 unit 13 description to-E set interfaces fe-1/2/1 unit 13 family inet address 10.10.10.13/30 set interfaces lo0 unit 4 family inet address 192.168.6.6/32 set routing-options static route 192.168.40.4/32 next-hop 10.10.10.9 set routing-options static route 192.168.6.7/32 next-hop 10.10.10.14 set routing-options router-id 192.168.6.6
Dispositivo E
set interfaces fe-1/2/0 unit 14 description to-D set interfaces fe-1/2/0 unit 14 family inet address 10.10.10.14/30 set interfaces lo0 unit 5 family inet address 192.168.6.7/32 set protocols bgp group external-peers multihop ttl 2 set protocols bgp group external-peers local-address 192.168.6.7 set protocols bgp group external-peers export send-static set protocols bgp group external-peers peer-as 17 set protocols bgp group external-peers neighbor 192.168.40.4 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.10.10.8/30 next-hop 10.10.10.13 set routing-options static route 192.168.40.4/32 next-hop 10.10.10.13 set routing-options router-id 192.168.6.7 set routing-options autonomous-system 18
Dispositivo C
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo C:
Configure la interfaz con el dispositivo conectado directamente (to-D) y configure la interfaz de circuito cerrado.
content_copy zoom_out_map[edit interfaces fe-1/2/0 unit 9] user@C# set description to-D user@C# set family inet address 10.10.10.9/30 [edit interfaces lo0 unit 3] user@C# set family inet address 192.168.40.4/32
Configure una sesión de EBGP con el dispositivo E.
La
neighborinstrucción apunta a la interfaz de circuito cerrado del dispositivo E.content_copy zoom_out_map[edit protocols bgp group external-peers] user@C# set type external user@C# set local-address 192.168.40.4 user@C# set export send-static user@C# set peer-as 18 user@C# set neighbor 192.168.6.7
Configure la instrucción multisalto para permitir que los dispositivos C y E se conviertan en pares EBGP.
Dado que los pares están a dos saltos de distancia el uno del otro, en el ejemplo se utiliza la
ttl 2instrucción.content_copy zoom_out_map[edit protocols bgp group external-peers] user@C# set multihop ttl 2
Configure la conectividad con el dispositivo E mediante rutas estáticas.
Debe configurar una ruta tanto a la dirección de la interfaz de circuito cerrado como a la dirección de la interfaz física.
content_copy zoom_out_map[edit routing-options] user@C# set static route 10.10.10.14/32 next-hop 10.10.10.10 user@C# set static route 192.168.6.7/32 next-hop 10.10.10.10
Configure un ID de enrutador local y el número de sistema autónomo (AS).
content_copy zoom_out_map[edit routing-options] user@C# set router-id 192.168.40.4 user@C# set autonomous-system 17
Configure una política que acepte rutas directas.
Otras opciones útiles para este escenario podrían ser aceptar rutas aprendidas a través de OSPF o rutas locales.
content_copy zoom_out_map[edit policy-options policy-statement send-static term 1] user@C# set from protocol static user@C# set then accept
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces, show protocols, show policy-options y show routing-options para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@C# show interfaces
fe-1/2/0 {
unit 9 {
description to-D;
family inet {
address 10.10.10.9/30;
}
}
}
lo0 {
unit 3 {
family inet {
address 192.168.40.4/32;
}
}
}
user@C# show protocols
bgp {
group external-peers {
type external;
multihop {
ttl 2;
}
local-address 192.168.40.4;
export send-static;
peer-as 18;
neighbor 192.168.6.7;
}
}
user@C# show policy-options
policy-statement send-static {
term 1 {
from protocol static;
then accept;
}
}
user@C# show routing-options
static {
route 10.10.10.14/32 next-hop 10.10.10.10;
route 192.168.6.7/32 next-hop 10.10.10.10;
}
router-id 192.168.40.4;
autonomous-system 17;
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración. Repita estos pasos para todas las sesiones de BGP de la topología.
Configuración del dispositivo D
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo D:
Establezca la CLI en el dispositivo D.
content_copy zoom_out_mapuser@host> set cli logical-system D
Configure las interfaces con los dispositivos conectados directamente y configure una interfaz de circuito cerrado.
content_copy zoom_out_map[edit interfaces fe-1/2/0 unit 10] user@D# set description to-C user@D# set family inet address 10.10.10.10/30 [edit interfaces fe-1/2/1 unit 13] user@D# set description to-E user@D# set family inet address 10.10.10.13/30 [edit interfaces lo0 unit 4] user@D# set family inet address 192.168.6.6/32
Configure la conectividad con los demás dispositivos mediante rutas estáticas a las direcciones de interfaz de circuito cerrado.
En el dispositivo D, no necesita rutas estáticas a las direcciones físicas, ya que el dispositivo D está conectado directamente a los dispositivos C y E.
content_copy zoom_out_map[edit routing-options] user@D# set static route 192.168.40.4/32 next-hop 10.10.10.9 user@D# set static route 192.168.6.7/32 next-hop 10.10.10.14
Configure el ID del enrutador local.
content_copy zoom_out_map[edit routing-options] user@D# set router-id 192.168.6.6
Resultados
Desde el modo de configuración, escriba los comandos show interfaces y show routing-options para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@D# show interfaces
fe-1/2/0 {
unit 10 {
description to-C;
family inet {
address 10.10.10.10/30;
}
}
}
fe-1/2/1 {
unit 13 {
description to-E;
family inet {
address 10.10.10.13/30;
}
}
}
lo0 {
unit 4 {
family inet {
address 192.168.6.6/32;
}
}
}
user@D# show protocols
user@D# show routing-options
static {
route 192.168.40.4/32 next-hop 10.10.10.9;
route 192.168.6.7/32 next-hop 10.10.10.14;
}
router-id 192.168.6.6;
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración. Repita estos pasos para todas las sesiones de BGP de la topología.
Configuración del dispositivo E
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo E:
Establezca la CLI en el dispositivo E.
content_copy zoom_out_mapuser@host> set cli logical-system E
Configure la interfaz con el dispositivo conectado directamente (to-D) y configure la interfaz de circuito cerrado.
content_copy zoom_out_map[edit interfaces fe-1/2/0 unit 14] user@E# set description to-D user@E# set family inet address 10.10.10.14/30 [edit interfaces lo0 unit 5] user@E# set family inet address 192.168.6.7/32
Configure una sesión de EBGP con el dispositivo E.
La
neighborinstrucción apunta a la interfaz de circuito cerrado del dispositivo C.content_copy zoom_out_map[edit protocols bgp group external-peers] user@E# set local-address 192.168.6.7 user@E# set export send-static user@E# set peer-as 17 user@E# set neighbor 192.168.40.4
Configure la instrucción para permitir que los
multihopdispositivos C y E se conviertan en pares de EBGP.Dado que los pares están a dos saltos de distancia el uno del otro, en el ejemplo se utiliza la
ttl 2instrucción.content_copy zoom_out_map[edit protocols bgp group external-peers] user@E# set multihop ttl 2
Configure la conectividad con el dispositivo E mediante rutas estáticas.
Debe configurar una ruta tanto a la dirección de la interfaz de circuito cerrado como a la dirección de la interfaz física.
content_copy zoom_out_map[edit routing-options] user@E# set static route 10.10.10.8/30 next-hop 10.10.10.13 user@E# set static route 192.168.40.4/32 next-hop 10.10.10.13
Configure un ID de enrutador local y el número de sistema autónomo (AS).
content_copy zoom_out_map[edit routing-options] user@E# set router-id 192.168.6.7 user@E# set autonomous-system 18
Configure una política que acepte rutas directas.
Otras opciones útiles para este escenario podrían ser aceptar rutas aprendidas a través de OSPF o rutas locales.
content_copy zoom_out_map[edit policy-options policy-statement send-static term 1] user@E# set from protocol static user@E# set then accept
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces, show protocols, show policy-options y show routing-options para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@E# show interfaces
fe-1/2/0 {
unit 14 {
description to-D;
family inet {
address 10.10.10.14/30;
}
}
}
lo0 {
unit 5 {
family inet {
address 192.168.6.7/32;
}
}
}
user@E# show protocols
bgp {
group external-peers {
multihop {
ttl 2;
}
local-address 192.168.6.7;
export send-static;
peer-as 17;
neighbor 192.168.40.4;
}
}
user@E# show policy-options
policy-statement send-static {
term 1 {
from protocol static;
then accept;
}
}
user@E# show routing-options
static {
route 10.10.10.8/30 next-hop 10.10.10.13;
route 192.168.40.4/32 next-hop 10.10.10.13;
}
router-id 192.168.6.7;
autonomous-system 18;
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración.
Verificación
Confirme que la configuración funcione correctamente.
- Verificación de la conectividad
- Comprobación de que las sesiones BGP están establecidas
- Ver rutas anunciadas
Verificación de la conectividad
Propósito
Asegúrese de que el dispositivo C pueda hacer ping al dispositivo E, especificando la dirección de la interfaz de circuito cerrado como origen de la solicitud de ping.
La dirección de interfaz de circuito cerrado es la dirección de origen que utilizará BGP.
Acción
Desde el modo operativo, ingrese el comando desde el ping 10.10.10.14 source 192.168.40.4 dispositivo C e ingrese el comando desde el ping 10.10.10.9 source 192.168.6.7 dispositivo E.
user@C> ping 10.10.10.14 source 192.168.40.4 PING 10.10.10.14 (10.10.10.14): 56 data bytes 64 bytes from 10.10.10.14: icmp_seq=0 ttl=63 time=1.262 ms 64 bytes from 10.10.10.14: icmp_seq=1 ttl=63 time=1.202 ms ^C --- 10.10.10.14 ping statistics --- 2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.202/1.232/1.262/0.030 ms
user@E> ping 10.10.10.9 source 192.168.6.7 PING 10.10.10.9 (10.10.10.9): 56 data bytes 64 bytes from 10.10.10.9: icmp_seq=0 ttl=63 time=1.255 ms 64 bytes from 10.10.10.9: icmp_seq=1 ttl=63 time=1.158 ms ^C --- 10.10.10.9 ping statistics --- 2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max/stddev = 1.158/1.206/1.255/0.049 ms
Significado
Las rutas estáticas funcionan si los pings funcionan.
Comprobación de que las sesiones BGP están establecidas
Propósito
Compruebe que las sesiones BGP estén activas.
Acción
Desde el modo operativo, ingrese el comando show bgp summary.
user@C> show bgp summary Groups: 1 Peers: 1 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 2 0 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 192.168.6.7 18 147 147 0 1 1:04:27 0/2/2/0 0/0/0/0
user@E> show bgp summary Groups: 1 Peers: 1 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 2 0 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 192.168.40.4 17 202 202 0 1 1:02:18 0/2/2/0 0/0/0/0
Significado
El resultado muestra que ambos dispositivos tienen un par cada uno. Ningún compañero está caído.
Ver rutas anunciadas
Propósito
Verifique que BGP anuncie las rutas.
Acción
Desde el modo operativo, ingrese el comando show route advertising-protocol bgp neighbor.
user@E> show route advertising-protocol bgp 192.168.6.7 inet.0: 5 destinations, 7 routes (5 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.10.10.14/32 Self I * 192.168.6.7/32 Self I
user@C> show route advertising-protocol bgp 192.168.40.4 inet.0: 5 destinations, 7 routes (5 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.10.10.8/30 Self I * 192.168.40.4/32 Self I
Significado
La send-static política de enrutamiento es exportar las rutas estáticas de la tabla de enrutamiento al BGP. BGP anuncia estas rutas entre los pares porque se establece la sesión del par BGP.
