维护 MX480 接口模块

date_range 11-Sep-24

arrow_backward

arrow_forward

目的

路由器最多可以有六个密集端口集中器（DPC）水平安装在机箱前部的 DPC 卡架中。为获得最佳路由器性能，请验证 DPC 的状况。

行动

定期：

检查每个 DPC 插槽正上方作员接口上的 LED。当 DPC 正常工作时，标记为 OK 的绿色 LED 常亮。
检查 DPC 上的 OK/FAIL LED。有关详细信息，请参阅MX 系列接口模块参考。如果 DPC 检测到故障，DPC 会向路由引擎发送报警消息。

通过发出 CLI show chassis fpc 命令来检查已安装 DPC 的状态，以检查已安装 DPC 的状态。如示例输出所示，标记为State的列中的值 Online 表示 DPC 运行正常：

content_copy zoom_out_map
user@host> show chassis fpc
              Temp  CPU Utilization (%)   Memory    Utilization (%)
Slot State            (C)  Total  Interrupt      DRAM (MB) Heap     Buffer
  0  Online            41      9          0       1024       15         57
  1  Online            43      5          0       1024       16         57
  2  Online            43     11          0       1024       16         57
  3  Empty
  4  Empty
  5  Online            42      6          0       1024       16         57

如需更详细的输出，请添加 detail 选项。以下示例未指定槽号，该编号是可选的：

content_copy zoom_out_map
user@host> show chassis fpc detail
Slot 0 information:
  State                                 Online
  Temperature                        41 degrees C / 105 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2007-07-10 12:28:33 PDT
  Uptime:                               1 hour, 33 minutes, 52 seconds
  Max Power Consumption             368 Watts
Slot 1 information:
  State                                 Online
  Temperature                        43 degrees C / 109 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2007-07-10 12:28:38 PDT
  Uptime:                               1 hour, 33 minutes, 47 seconds
  Max Power Consumption             249 Watts
Slot 2 information:
  State                                 Online
  Temperature                        43 degrees C / 109 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2007-07-10 12:28:40 PDT
  Uptime:                               1 hour, 33 minutes, 45 seconds
  Max Power Consumption             335 Watts
Slot 5 information:
  State                                 Online
  Temperature                        42 degrees C / 107 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2007-07-10 12:28:42 PDT
  Uptime:                               1 hour, 33 minutes, 43 seconds
  Max Power Consumption             333 Watts


发出 CLI show chassis fpc pic-status 命令。DPC 插槽从下至上编号为 0 到 5：

content_copy zoom_out_map
user@host> show chassis fpc pic-status
Slot 0   Online       DPCE 4x 10GE R
  PIC 0  Online       1x 10GE(LAN/WAN)
  PIC 1  Online       1x 10GE(LAN/WAN)
  PIC 2  Online       1x 10GE(LAN/WAN)
  PIC 3  Online       1x 10GE(LAN/WAN)
Slot 1   Online       DPCE 40x 1GE R
  PIC 0  Online       10x 1GE(LAN)
  PIC 1  Online       10x 1GE(LAN)
  PIC 2  Online       10x 1GE(LAN)
  PIC 3  Online       10x 1GE(LAN)
Slot 2   Online       DPCE 40x 1GE R
  PIC 0  Online       10x 1GE(LAN)
  PIC 1  Online       10x 1GE(LAN)
  PIC 2  Online       10x 1GE(LAN)
  PIC 3  Online       10x 1GE(LAN)
Slot 5   Online       DPC 4x 10GE R
  PIC 0  Online       1x 10GE(LAN/WAN)
  PIC 1  Online       1x 10GE(LAN/WAN)
  PIC 2  Online       1x 10GE(LAN/WAN)
  PIC 3  Online       1x 10GE(LAN/WAN)

有关命令输出的进一步说明，请参阅 CLI 资源管理器。

手持 MX480 DPC

携带 DPC 时，您可以垂直或水平握住它。

注意：

DPC 重 14.5 磅（6.6 千克）。准备好在举起 DPC 时承受 DPC 的全部重量。

要垂直握住 DPC：

调整 DPC 的方向，使面板朝向您。要验证方向，请确认 DPC 上的文本正面朝上，电磁干扰（EMI）条带位于右侧。
将一只手放在 DPC 面板上，从顶部边缘向下约四分之一处。为避免EMI屏蔽条变形，请勿用力按压其。
将另一只手放在 DPC 的底部边缘。

如果 DPC 在您抓住它之前是水平的，请将左手放在面板周围，右手放在底部边缘。

要水平保持 DPC，请执行以下作：

调整 DPC 的方向，使面板朝向您。
用左手抓住顶部边缘，用右手抓住底部边缘。

携带 DPC 时，您可以将 DPC 的面板靠在身体上。

当您携带 DPC 时，请勿将其撞到任何东西上。DPC 组件易碎。

切勿在除本文档指示的地方以外的任何地方握住或抓住 DPC。特别是，切勿抓住连接器边缘，尤其是在连接器和底部边缘相交的角落的电源连接器处。请参阅图 1。

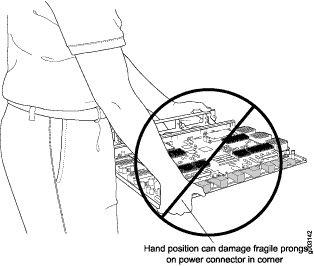

图 1：不要抓住连接器边缘 Do Not Grasp the Connector Edge

切勿仅用一只手握住面板搬运 DPC。

请勿将 DPC 的任何边缘直接靠在坚硬的表面上（参见图 2）。

不要堆叠 DPC。

图 2：不要将 DPC 放在边缘上 Do Not Rest the DPC on an Edge

如果必须将 DPC 暂时放在边缘上，同时在垂直和水平之间更改其方向，请将手用作边缘和曲面之间的缓冲垫。

存储 MX480 DPC

您必须按如下方式存储 DPC：

在路由器中
在装运备用 DPC 的容器中
水平和钣金面朝下

当您将 DPC 存放在水平表面或运输容器中时，请务必将其放入防静电袋中。由于 DPC 很重，而且防静电袋很易碎，因此两个人更容易将 DPC 插入袋子中。为此，一个人将 DPC 保持在水平位置，面板朝向身体，另一个人将袋子的开口滑过 DPC 连接器边缘。

如果您必须自己将 DPC 插入袋子中，请先将 DPC 水平放置在平坦、稳定的表面上，钣金面朝下。将 DPC 定向，面板朝向您。小心地将 DPC 连接器边缘插入袋子的开口，然后将袋子拉向您以盖住 DPC。

切勿将 DPC 堆叠在任何其他组件的下方或顶部。

更换 MX480 DPC

卸下 MX480 DPC
安装 MX480 DPC

卸下 MX480 DPC

DPC 的重量高达 13.1 磅（5.9 千克）。准备好接受它的全部重量。

要卸下 DPC（参见图 3）：

准备好替换的 DPC 或 DPC 空面板和 DPC 的防静电垫。还要为要卸下的每个使用光学接口的 DPC 准备好橡胶安全帽。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
标记连接到 DPC 上每个端口的电缆，以便以后可以将电缆重新连接到正确的端口。
使用下列方法之一使 DPC 脱机：
- 按住作员接口上相应的 DPC 联机按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number offline
  有关命令的更多信息，请参阅 CLI 资源管理器。
断开电缆与 DPC。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
立即用橡胶安全帽盖住每个光收发器和每根光纤电缆的末端。
将断开的电缆排列在电缆管理支架中，以防止电缆产生应力点。
同时逆时针转动两个弹出器手柄以卸下 DPC。
抓住手柄，将 DPC 直接从卡架中滑出一半。
将一只手放在 DPC 的前部，另一只手放在其下方以支撑它。将 DPC 完全滑出机箱，并将其放在防静电垫或静电袋中。

谨慎：

DPC的权重集中在后端。准备好在将 DPC 滑出机箱时承受全部重量（最大 13.1 磅（5.9 千克）。

当 DPC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。

移除后请勿将 DPC 堆叠在一起。将每个单独放入静电袋中，或放在平坦、稳定表面上的防静电垫上。
如果短时间内未将 DPC 重新安装到已清空的 DPC 插槽中，请在插槽上方安装一个空白 DPC 面板，以保持 DPC 插件架中的气流正常。

谨慎：

从机箱中卸下 DPC 后，请等待至少 30 秒，然后再重新插入、从其他插槽中卸下 DPC，或者将 DPC 插入其他插槽。

图 3：卸下 DPC Removing a DPC

安装 MX480 DPC

DPC 的重量高达 14.5 磅（6.6 千克）。准备好接受它的全部重量。

要安装 DPC（请参阅图 4）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
将 DPC 放在防静电垫上，或将其从静电袋中取出。
确定路由器上将要安装它的插槽。
验证每个光纤收发器是否都盖有橡胶安全帽。如果没有，请用安全帽盖住收发器。
调整 DPC 的方向，使面板朝向您。
将 DPC 提起到位，然后小心地将 DPC 的侧面与插件架内的导轨对齐。
将 DPC 一直滑入插件架，直到感觉到阻力。
抓住两个弹出器手柄，并同时顺时针旋转它们，直到 DPC 完全就位。
从每个光纤收发器和电缆上取下橡胶安全帽。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
将电缆插入每个 DPC 上的电缆连接器端口（请参阅图 5）。
布置电缆以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
使用下列方法之一使 DPC 联机：
- 按住作员接口上相应的 DPC 在线按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number online
  有关命令的更多信息，请参阅 CLI 资源管理器。
谨慎：

OK LED 变为绿色后，等待至少 30 秒，然后再再次卸下 DPC、从其他插槽中取出 DPC 或将 DPC 插入其他插槽。

您还可以通过发出 show chassis fpc 和 show chassis fpc pic-status 命令来验证 DPC 是否正常工作。

图 4：安装 DPC Installing a DPC

图 5：将电缆连接到 DPC Attaching a Cable to a DPC

更换 MX480 DPC、MPC、MIC 或 PIC 上的电缆

卸下 MX480 DPC、MPC、MIC 或 PIC 上的电缆
在 MX480 DPC、MPC、MIC 或 PIC 上安装电缆

卸下 MX480 DPC、MPC、MIC 或 PIC 上的电缆

在 DPC、MPC、MIC 或 PIC 上卸下和安装电缆不会影响路由器功能。

要卸下电缆：

为每根光纤电缆和收发器准备好橡胶安全帽。
如果卸下连接到组件的所有电缆，请使用下列方法之一使组件脱机：
- 要使 DPC 或 MPC 脱机，请执行以下作：
  - 按住作员界面上的相应在线按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。
  - 发出以下 CLI 命令：
    user@host>request chassis fpc slot slot-number offline
    有关命令的更多信息，请参阅 CLI 资源管理器。
- 要使 PIC 脱机：
  - 按 PIC 上的联机/脱机按钮。对于安装在 FPC3 中的 PIC，请使用安装在通向按钮的开口内的窄端工具。按住按钮直到 PIC LED 熄灭（约 5 秒钟）。
  - 发出以下 CLI 命令：
    user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot offline
    有关命令的更多信息，请参阅 CLI 资源管理器。
- 要使 MIC 脱机：
  - 按下 MIC 上的在线/离线按钮。使用适合通向按钮的开口内的窄端工具。按住按钮直到 MIC LED 熄灭（约 5 秒钟）。
  - 发出以下 CLI 命令：
    user@host> request chassis mic fpc-slot mpc-slot pic-slot mic-slot offline
    有关命令的更多信息，请参阅 CLI 资源管理器。
断开电缆与电缆连接器端口的连接。如果组件使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
从电缆管理支架上拔下电缆。
断开线缆与目标端口的连接。

在 MX480 DPC、MPC、MIC 或 PIC 上安装电缆

要安装电缆，请执行以下作：

准备好 DPC、MPC、MIC 或 PIC 使用的电缆类型长度。有关电缆规格，请参阅 MX 系列接口模块参考。
如果电缆连接器端口被橡胶安全塞覆盖，请拔下插头。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
将电缆连接器插入组件面板上的电缆连接器端口。
将电缆安排在电缆管理支架中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
将电缆的另一端插入目标端口。
对任何其他电缆重复上述步骤。
如果组件脱机（其故障指示灯 LED 亮起），请使用以下方法之一使其联机：
- 要使 DPC 或 MPC 联机，请执行以下作：
  - 按住作员界面上的相应在线按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。
  - 发出以下 CLI 命令：
    user@host>request chassis fpc slot slot-number online
    有关命令的更多信息，请参阅 CLI 资源管理器。
- 要使 PIC 联机，请执行以下作：
  - 按 PIC 离线/联机按钮，直到 PIC LED 呈绿色亮起。对于安装在 FPC2 或 FPC3 中的 PIC，请使用安装在通向按钮的开口内的窄端工具。
  - 发出以下 CLI 命令：
    user@host>request chassis pic fpc-slot fpc-slot pic-slot pic-slot online
    有关命令的更多信息，请参阅 CLI 资源管理器。
- 要使 MIC 联机，请执行以下作：
  - 按下 MIC 离线/联机按钮，直到 MIC LED 呈绿色亮起。
  - 发出以下 CLI 命令：
    user@host>request chassis mic fpc-slot mpc-slot pic-slot mic-slot online
    有关命令的更多信息，请参阅 CLI 资源管理器。
LED 正常工作指示灯确认组件联机。您还可以通过发出 show chassis fpc 命令来验证 DPC 或 MPC 是否正常运行，或者通过发出 show chassis fpc pic-status 命令来验证 MIC 或 PIC 是否正常运行。

维护 MX480 FPC

目的
行动

目的

MX480 路由器最多可以在机箱前部水平安装三个灵活 PIC 集中器（FPC）。为获得最佳路由器性能，请验证 FPC 的状况。

行动

定期：

检查 FPC 正上方作员接口上的 LED。当 FPC 正常工作时，标记为 OK 的绿色 LED 常亮。
检查 FPC 上的 OK/FAIL LED。如果 FPC 检测到故障，FPC 会向路由引擎发送报警消息。

发出 CLI show chassis fpc 命令以检查已安装 FPC 的状态。如示例输出所示，标记为State的列中的值Online表示 FPC 运行正常：

content_copy zoom_out_map
user@host> show chassis fpc
              Temp  CPU Utilization (%)   Memory    Utilization (%)
Slot State    (C)  Total  Interrupt      DRAM (MB) Heap     Buffer
  0  Online   24      3          0       1024       13         21
  1  Empty
  2  Online   41      9          0       1024       15         57
  3  Online   43      5          0       1024       16         57
  4  Online   24      3          0       1024       13         21
  5  Empty

如需更详细的输出，请添加 detail 选项。以下示例未指定槽号，该编号是可选的：

content_copy zoom_out_map
user@host> show chassis fpc detail
Slot 0 information:
  State                                 Online
  Temperature                        24 degrees C / 75 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      128 MB
  Total DDR DRAM                   2048 MB
  Start time:                           2008-12-11 16:53:24 PST
  Uptime:                               15 hours, 2 minutes, 47 seconds
  Max Power Consumption             368 Watts
Slot 2 information:
  State                                 Online
  Temperature                        29 degrees C / 84 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2008-12-11 16:53:18 PST
  Uptime:                               15 hours, 2 minutes, 53 seconds
  Max Power Consumption             294 Watts
Slot 3 information:
  State                                 Online
  Temperature                        29 degrees C / 84 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2008-12-11 16:53:18 PST
  Uptime:                               15 hours, 2 minutes, 53 seconds
  Max Power Consumption             335 Watts
Slot 4 information:
  State                                 Online
  Temperature                        29 degrees C / 84 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2008-12-11 16:53:18 PST
  Uptime:                               15 hours, 2 minutes, 53 seconds
  Max Power Consumption             333 Watts

发出 CLI show chassis fpc pic-status 命令。以下示例显示了安装在 DPC 插槽 0 和 1 中的 FPC：

content_copy zoom_out_map
user@host> show chassis fpc pic-status
Slot 0   Online       MX FPC Type 3
  PIC 0  Online       1x OC-192 SONET
  PIC 1  Online       1x OC-192 SONET
Slot 2   Online       DPC 40x 1GE R
  PIC 0  Online       10x 1GE(LAN)
  PIC 1  Online       10x 1GE(LAN)
  PIC 2  Online       10x 1GE(LAN)
  PIC 3  Online       10x 1GE(LAN)
Slot 3   Online       MPC Type 2 3D EQ
  PIC 0  Online       1x 10GE XFP
  PIC 1  Online       1x 10GE XFP
Slot 4   Online       MPC 3D 16x 10GE
  PIC 0  Online       4x 10GE(LAN) SFP+
  PIC 1  Online       4x 10GE(LAN) SFP+
  PIC 2  Online       4x 10GE(LAN) SFP+
  PIC 3  Online       4x 10GE(LAN) SFP+

注意：

安装在 MX 系列路由器上时，FPC 会占用两个 DPC 插槽。插槽编号对应于编号最低的 DPC 插槽。

有关命令输出的进一步说明，请参阅 CLI 资源管理器。

持有 MX480 FPC

谨慎：

FPC 上的许多组件都很脆弱。未能按照本文档中的规定处理 FPC 可能会导致无法弥补的损坏。

注意：

配置了 PIC 的 FPC 的重量可能高达 18 磅（8.2 千克）。准备好在举起 FPC 时承受 FPC 的全部重量。

谨慎：

为防止在搬运或搬运 FPC 时损坏：

携带 FPC 时，请勿将其撞到任何东西上。FPC 组件易碎。
除本文档指出的地方外，请勿在任何地方抓取 FPC。特别是，切勿抓住连接器边缘，尤其是在连接器和底部边缘相交的角落处的电源连接器处（参见图 6）。

图 6：不要抓住连接器边缘
请勿仅用一只手通过面板搬运 FPC（参见图 7）。

图 7：不要只用一只手携带 FPC
请勿将 FPC 的任何边缘直接靠在坚硬的表面上（参见图 8）。如果必须将 FPC 暂时搁置在边缘上，同时在垂直和水平之间更改其方向，请用手作为边缘和表面之间的缓冲垫。

图 8：不要将 FPC 放在边缘上

将 FPC 安装到机箱或设备机架中时，请将其水平握住。

如果 FPC 在您抓住它之前是水平的，请将左手放在面板周围，右手放在底部边缘。

要水平固定 FPC：

调整 FPC 的方向，使面板朝向您。
用左手抓住顶部边缘，用右手抓住底部边缘。

存储 MX480 FPC

当未安装在路由平台中时，FPC 必须存放在装有备用 FPC 的容器中，或者水平存放，组件面朝上放在平坦、稳定的表面上。当您将 FPC 存放在水平表面或运输容器中时，请务必将其放入防静电袋中。由于 FPC 很重，而且防静电袋很易碎，因此两个人更容易将 FPC 插入袋子中。存储准则如下：

当两个人存放 FPC 时，一个人将 FPC 保持在水平位置，面板朝向他们的身体，另一个人将袋子的开口滑过 FPC 连接器边缘。
与一个人一起存放 FPC 时，您必须自己将 FPC 插入袋子中。首先将 FPC 水平放置在平坦、稳定的表面上，组件面朝上。定向 FPC，面板朝向您。小心地将 FPC 连接器边缘插入袋子的开口，然后将袋子拉向您以盖住 FPC。

谨慎：

为防止存放 FPC 时损坏：

切勿将 FPC 组件面朝下放置。

图 9：不要堆叠 FPC
切勿将 FPC 堆叠在任何其他组件的下方或顶部（参见图 9）。

更换 MX480 FPC

卸下 MX480 FPC
安装 MX480 FPC

卸下 MX480 FPC

卸下 FPC 时，路由器将继续运行，但要卸下的 FPC 上安装的 PIC 接口将不再起作用。

一个 FPC 在 MX480 路由器上占用两个 DPC 插槽。MX480 路由器正面最多可水平安装三个 FPC。FPC 可热插入和热拔除。空的 FPC3 重 14 磅（6.5 千克）。完全配置的 FPC 重量可达 18 磅（8.2 千克）。准备好接受它的全部重量。

要卸下 FPC（参见图 10）：

准备好更换的 FPC 或 FPC 空面板和 FPC 的防静电垫。此外，使用要卸下的 FPC 上的光学接口为每个 PIC 准备好橡胶安全帽。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
标记连接到 FPC 上每个 PIC 的电缆，以便以后可以将电缆重新连接到正确的 PIC。
使用以下方法之一使 FPC 脱机：
- 按住 FPC 联机/脱机按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。每个 FPC 的 LED 和联机/脱机按钮都位于作员接口上其正上方。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number offline
  有关命令的更多信息，请参阅 CLI 资源管理器。

  注意：
  插槽编号对应于安装 FPC 的编号最低的插槽。
断开电缆与安装在 FPC 中的 PIC。
立即用橡胶安全帽盖住每个光纤收发器和每根光纤电缆的末端。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
将电缆安排在电缆管理支架中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让紧固的电缆环悬垂，这会在紧固点对电缆施加压力。

谨慎：

避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
同时逆时针转动两个弹出器手柄以卸下 FPC。
抓住手柄，将 FPC 直接从卡架中滑出一半。
将一只手放在 FPC（PIC 外壳）的前部，另一只手放在其下方以支撑它。将 FPC 完全滑出机箱，然后将其放在防静电垫或静电袋中。

谨慎：

FPC的重量集中在后端。准备好在将 FPC 滑出机箱时承受全部重量（最大 18 磅（8.2 千克）。

当 FPC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。

拆卸后请勿将 FPC 堆叠在一起。将每个单独放入静电袋中，或放在平坦、稳定表面上的防静电垫上。
如有必要，请从 FPC 中卸下每个已安装的 PIC。
取下每个 PIC 后，立即将其放在防静电垫或静电袋中。
如果短时间内未将 FPC 重新安装到已清空的 DPC 插槽中，请在每个插槽上安装一个空白 DPC 面板，以保持插件架中的气流正常。

谨慎：

从机箱中卸下 FPC 后，请等待至少 30 秒，然后再重新插入或将 FPC 插入其他插槽。

图 10：卸下 FPC Removing an FPC

安装 MX480 FPC

一个 FPC 在 MX480 路由器上占用两个 DPC 插槽。路由器正面最多可水平安装三个 FPC。FPC 可热插入和热拔除。空的 FPC3 重 14 磅（6.5 千克）。完全配置的 FPC 重量可达 18 磅（8.2 千克）。准备好接受它的全部重量。

要安装 FPC（参见图 11）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
将 FPC 放在抗静电垫上。
从静电袋中取出要安装在更换 FPC 中的每个 PIC，并确定 FPC 上将要连接的插槽。
验证每个光纤 PIC 是否都有覆盖 PIC 收发器的橡胶安全帽。如果没有，请用安全帽盖住收发器。
将每个 PIC 安装到 FPC 上的相应插槽中。
在插件架中找到计划安装 FPC 的插槽。
调整 FPC 的方向，使面板朝向您。
将 FPC 提升到位，并小心地将 FPC 的侧面与插件架内的导轨对齐。

谨慎：

当 FPC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。
将 FPC 一直滑入插件架，直到您感觉到阻力。
抓住两个弹出器手柄，同时顺时针旋转它们，直到 FPC 完全就位。
如果 FPC 上的任何 PIC 连接到光纤电缆，请从每个收发器和电缆上取下橡胶安全帽。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
将相应的电缆插入 FPC 上每个 PIC 上的电缆连接器端口。
将电缆安排在电缆管理支架中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
使用以下方法之一使 FPC 联机：
- 按住 FPC 在线/离线按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。每个 FPC 的 LED 和联机/脱机按钮都位于作员接口上其正上方。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number online
  有关命令的更多信息，请参阅 CLI 资源管理器。
谨慎：

OK LED 常亮后，等待至少 30 秒，然后再再次卸下 FPC、从其他插槽中取出 FPC 或将 FPC 插入其他插槽。

您还可以通过发出show chassis fpc维护 MX480 FPC 和维护 MX480 PIC 中所述的和 show chassis fpc pic-status 命令来验证 FPC 和 PIC 是否正常运行。

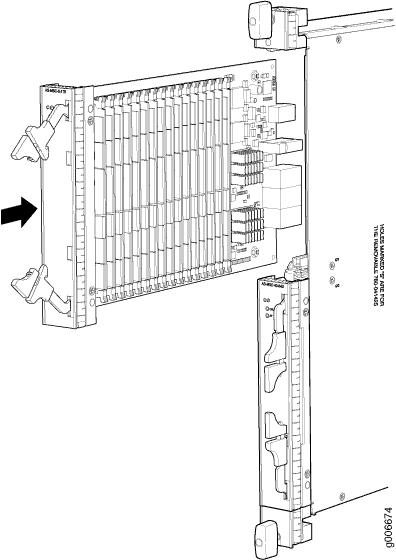

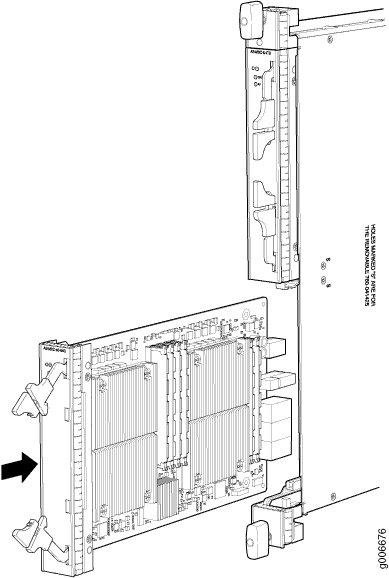

图 11：安装 FPC Installing an FPC

维护 MX480 MIC

目的
行动

目的

为获得最佳路由器性能，请验证 MIC 的状况。

行动

定期：

检查 MIC 面板上的 LED。对于不同的 MIC，LED 状态的含义各不相同。有关详细信息，请参阅 MX 系列接口模块参考。如果容纳 MIC 的 MPC 检测到 MIC 故障，则 MPC 将生成报警消息以发送到路由引擎。

发出 CLI show chassis fpc pic-status 命令。MPC 中的 MIC 插槽从左至右编号为 PIC 0/1 和 PIC 2/3：

content_copy zoom_out_map
user@host> show chassis fpc pic-status
Slot 0   Online       DPCE 4x 10GE R EQ
  PIC 0  Online       1x 10GE(LAN/WAN) EQ
  PIC 1  Online       1x 10GE(LAN/WAN) EQ
  PIC 2  Online       1x 10GE(LAN/WAN) EQ
  PIC 3  Online       1x 10GE(LAN/WAN) EQ
Slot 1   Online       DPCE 40x 1GE R EQ
  PIC 0  Online       10x 1GE(LAN) EQ
  PIC 1  Online       10x 1GE(LAN) EQ
  PIC 2  Online       10x 1GE(LAN) EQ
  PIC 3  Online       10x 1GE(LAN) EQ
Slot 2   Online       MS-DPC
  PIC 0  Online       MS-DPC PIC
  PIC 1  Online       MS-DPC PIC
Slot 3   Online       MPC Type 2 3D EQ
  PIC 0  Online       1x 10GE XFP
  PIC 1  Online       1x 10GE XFP
Slot 4   Online       MPC 3D 16x 10GE
  PIC 0  Online       4x 10GE(LAN) SFP+
  PIC 1  Online       4x 10GE(LAN) SFP+
  PIC 2  Online       4x 10GE(LAN) SFP+
  PIC 3  Online       4x 10GE(LAN) SFP+

有关命令输出的进一步说明，请参阅 CLI 资源管理器。

更换 MX480 MIC

卸下 MX480 MIC
安装 MX480 MIC
安装 MX480 双宽 MIC

卸下 MX480 MIC

MIC 可热插入和热拔除。卸下 MIC 后，路由器将继续运行，但要移除的 MIC 接口将不再起作用。

MIC 位于安装在路由器前面的 MPC 中。MIC 的重量不到 2 磅（0.9 千克）。

要卸下 MIC（参见图 12 和图 13）：

将静电袋或防静电垫放在平坦、稳定的表面上以接收 MIC。如果 MIC 连接到光纤电缆，请为每个收发器和电缆准备好橡胶安全帽。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
使用下列方法之一使 MIC 脱机：
- 按其联机/脱机按钮。使用适合通向按钮的开口内的窄端工具。按住按钮，直到 MIC OK/FAIL LED 熄灭（约 5 秒钟）。
- 发出以下 CLI 命令：
  user@host> request chassis mic fpc-slot mpc-slot mic-slot mic-slot offline
  有关命令的更多信息，请参阅 CLI 资源管理器。
为连接到 MIC 的电缆贴上标签，以便以后可以将每根电缆重新连接到正确的 MIC。
断开 MIC 的电缆。如果 MIC 使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
布置电缆以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
在 MPC 上，将与要卸下的 MIC 相邻的弹出杆从 MPC 面板上拉开。拉动弹出杆会断开 MIC 与 MPC 的连接。

注意：
要卸下占用两个 MIC 插槽的双宽 MIC，必须将两个弹出杆从 MPC 面板上拉开。
抓住 MIC 面板上的手柄，然后将 MIC 滑出 MPC 卡托架。将其放入静电袋或防静电垫上。
如果短时间内未将 MIC 重新安装到清空的 MIC 插槽中，请在插槽上方安装一个空 MIC 面板，以保持 MPC 插件架中的正常气流。

图 12：卸下 MIC Removing a MIC

图 13：卸下双宽 MIC Removing a Dual-Wide MIC

安装 MX480 MIC

要安装 MIC（参见图 15）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
如果您使用过双宽 MIC，现在要用两个“单”MIC 替换它，请安装隔膜（参见图 14）：
1. 将 MPC 放在平坦的表面上（如有必要，请从路由器上卸下 MPC，如更换 MX480 MPC 中所述）。
2. 将隔膜放置在 MPC 的中心，使其与 MPC 顶部标记为 S 的孔对齐。
3. 将一颗螺钉插入标有 S 的两个孔中的每一个孔中，然后完全拧紧。
4. 在 MPC 的底部，将一颗螺钉插入标有 S 的四个孔中的每一个，然后完全拧紧。
5. 按照更换 MX480 MPC 中的说明安装 MPC。

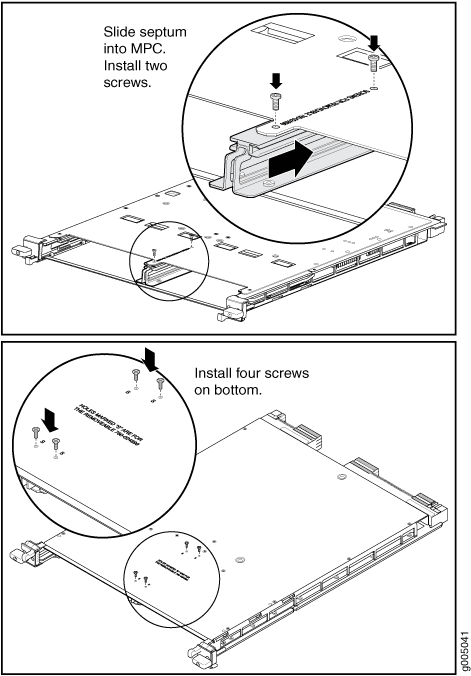

图 14：安装隔膜
如果 MIC 使用光纤电缆，请验证面板上每个收发器上方是否装有橡胶安全帽。如有必要，安装盖子。
在 MPC 上，将与要安装的 MIC 相邻的弹出杆从 MPC 面板上拉开。
将 MIC 后部与位于 MIC 插槽角落的导轨对齐。
将 MIC 滑入 MPC，直至其牢固地固定在 MPC 中。

谨慎：

将 MIC 直接滑入插槽，以免损坏 MIC 上的组件。
通过将弹出杆推向 MPC 面板来验证弹出杆是否已接合。
如果 MIC 使用光纤电缆，请从每个收发器和每根电缆的末端取下橡胶安全帽。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
将相应的电缆插入 MIC 上的电缆连接器。
布置每根电缆以防止电缆移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
使用下列方法之一使 MIC 联机：
- 按下 MIC 离线/联机按钮，直到 MIC OK/FAIL LED 呈绿色亮起。
- 发出以下 CLI 命令：
  user@host> request chassis mic fpc-slot mpc-slot mic-slot mic-slot online
  有关命令的更多信息，请参阅 CLI 资源管理器。
正常工作状态 LED 确认 MIC 联机。您还可以通过发出show chassis fpc pic-status维护 MX480 MIC 中所述的命令来验证 MIC 是否正常运行。

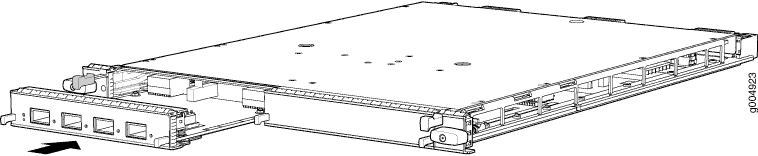

图 15：安装 MIC Installing a MIC

安装 MX480 双宽 MIC

要安装双宽 MIC（请参阅图 17）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
如有必要，切除鼻中隔（见图 16）：
1. 将 MPC 放在平坦的表面上（如有必要，请从路由器上卸下 MPC，如更换 MX480 MPC 中所述）。
2. 卸下 MPC 底部标有 S 的四个螺钉。
3. 卸下 MPC 顶部标有 S 的两颗螺钉。
4. 将鼻中隔滑向您并滑出 MPC。
5. 存放隔膜和螺钉以备后用。
6. 按照更换 MX480 MPC 中的说明安装 MPC。

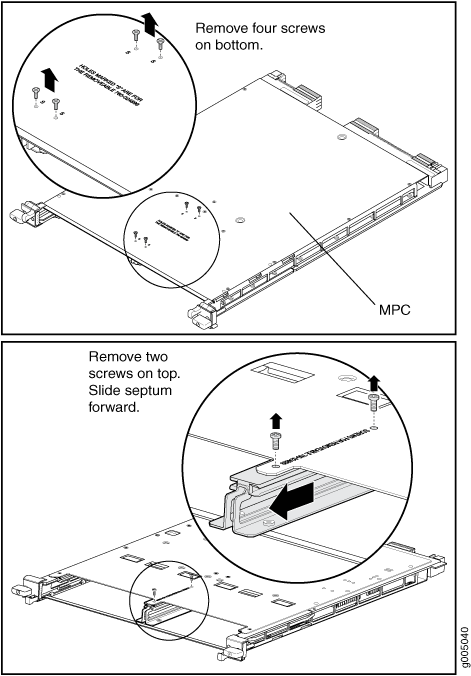

图 16：移除隔膜
如果 MIC 使用光纤电缆，请验证面板上每个收发器上方是否装有橡胶安全帽。如有必要，安装盖子。
将两个 MIC 插槽上方的弹出杆拉离路由器。
将 MIC 后部与位于 MIC 插槽角落的导轨对齐。
将 MIC 滑入 MIC 插槽，直至其牢固地固定在机箱中。

谨慎：

将 MIC 直接滑入插槽，以免损坏 MIC 上的组件。
通过将弹出杆推向路由器来验证它们是否已接合。
如果 MIC 使用光纤电缆，请从每个收发器和每根电缆的末端取下橡胶安全帽。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
将相应的电缆插入 MIC 上的电缆连接器。
布置每根电缆以防止电缆移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
使用下列方法之一使 MIC 联机：
- 按下 MIC 离线/联机按钮，直到 MIC OK/FAIL LED 呈绿色亮起。
- 发出以下 CLI 命令：
  user@host> request chassis mic fpc-slot mpc-slot mic-slot mic-slot online
正常工作状态 LED 确认 MIC 联机。您还可以通过发出show chassis fpc pic-status维护 MX480 MIC 中所述的命令来验证 MIC 是否正常运行。

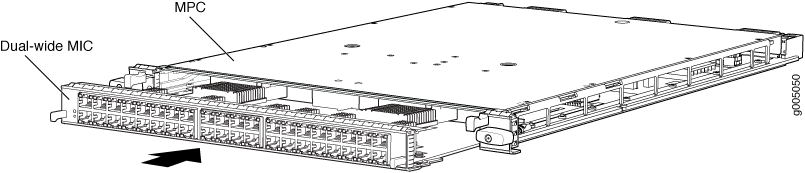

图 17：安装双宽 MIC Installing a Dual-Wide MIC

维护 MX480 MPC

目的
行动

目的

路由器最多可以有六个 MPC 水平安装在机箱前面的插件架中。为获得最佳路由器性能，请验证 MPC 的状况。

行动

定期：

检查每个 MPC 插槽正上方作员接口上的 LED。当 MPC 正常工作时，标记为 OK 的绿色 LED 常亮。
检查 MPC 上的 OK/FAIL LED。如果 MPC 检测到故障，MPC 会向路由引擎发送报警消息。

发出 CLI show chassis fpc 命令以检查已安装 MPC 的状态。如示例输出所示，标记为“状态”的列中的值“联机”表示 MPC 运行正常：

content_copy zoom_out_map
user@host> show chassis fpc
                  Temp  CPU Utilization (%)   Memory    Utilization (%)
Slot State         (C)  Total  Interrupt      DRAM (MB) Heap     Buffer
  0  Online         36      3          0       2048       14         13
  1  Online         40      5          0       2048       26         13
  2  Online         41      6          0       1024        7         43
  3  Online         43      5          0       1024       16         57
  4  Online         24      3          0       1024       13         21
  5  Empty

如需更详细的输出，请添加 detail 选项。以下示例未指定槽号，该编号是可选的：

content_copy zoom_out_map
user@host> show chassis fpc detail
Slot 0 information:
  State                                 Online
  Temperature                        33 degrees C / 91 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2009-12-22 12:26:54 PST
  Uptime:                               6 days, 3 hours, 8 minutes, 51 seconds
  Max Power Consumption             330 Watts
Slot 1 information:
  State                                 Online
  Temperature                        32 degrees C / 89 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      256 MB
  Total DDR DRAM                   4096 MB
  Start time:                           2009-12-22 12:26:54 PST
  Uptime:                               6 days, 3 hours, 8 minutes, 51 seconds
  Max Power Consumption             365 Watts
Slot 2 information:
  State                                 Online
  Temperature                        41 degrees C / 105 degrees F
  Total CPU DRAM                   1024 MB
  Total RLDRAM                      128 MB
  Total DDR DRAM                   2048 MB
  Start time:                           2009-12-22 12:26:46 PST
  Uptime:                               6 days, 3 hours, 8 minutes, 59 seconds
  Max Power Consumption             265 Watts
Slot 3 information:
  State                                 Online
  Temperature                        36 degrees C / 96 degrees F
  Total CPU DRAM                   2048 MB
  Total RLDRAM                      806 MB
  Total DDR DRAM                   2632 MB
  Start time:                           2009-12-22 12:27:04 PST
  Uptime:                               6 days, 3 hours, 8 minutes, 41 seconds
  Max Power Consumption             450 Watts
Slot 4 information:
  State                                 Online
  Temperature                        40 degrees C / 104 degrees F
  Total CPU DRAM                   2048 MB
  Total RLDRAM                     1324 MB
  Total DDR DRAM                   5120 MB
  Start time:                           2009-12-22 12:27:02 PST
  Uptime:                               6 days, 3 hours, 8 minutes, 43 seconds
  Max Power Consumption             440 Watts

发出 CLI show chassis fpc pic-status 命令。MPC 插槽自下而上编号为 0 到 5：

content_copy zoom_out_map
user@host> show chassis fpc pic-status
Slot 0   Online       DPCE 4x 10GE R EQ
  PIC 0  Online       1x 10GE(LAN/WAN) EQ
  PIC 1  Online       1x 10GE(LAN/WAN) EQ
  PIC 2  Online       1x 10GE(LAN/WAN) EQ
  PIC 3  Online       1x 10GE(LAN/WAN) EQ
Slot 1   Online       DPCE 40x 1GE R EQ
  PIC 0  Online       10x 1GE(LAN) EQ
  PIC 1  Online       10x 1GE(LAN) EQ
  PIC 2  Online       10x 1GE(LAN) EQ
  PIC 3  Online       10x 1GE(LAN) EQ
Slot 2   Online       MS-DPC
  PIC 0  Online       MS-DPC PIC
  PIC 1  Online       MS-DPC PIC
Slot 3   Online       MPC Type 2 3D EQ
  PIC 0  Online       1x 10GE XFP
  PIC 1  Online       1x 10GE XFP
Slot 4   Online       MPC 3D 16x 10GE
  PIC 0  Online       4x 10GE(LAN) SFP+
  PIC 1  Online       4x 10GE(LAN) SFP+
  PIC 2  Online       4x 10GE(LAN) SFP+
  PIC 3  Online       4x 10GE(LAN) SFP+

有关命令输出的进一步说明，请参阅 CLI 资源管理器。

更换 MX480 MPC

卸下 MX480 MPC
安装 MX480 MPC

卸下 MX480 MPC

卸下 MPC 时，路由器将继续运行，但要卸下的 MPC 上安装的 MIC 接口将不再起作用。

MPC 水平安装在路由器的前面。MPC 可热插入和热拔除。完全配置的 MPC 的重量可达 18.35 磅（8.3 千克）。准备好接受它的全部重量。

要卸下 MPC（请参阅图 18）：

准备好替换的 MPC 或 DPC 空面板和 MPC 的防静电垫。此外，使用要卸下的 MPC 上的光学接口为每个 MIC 准备好橡胶安全帽。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
标记连接到 MPC 上每个 MIC 的电缆，以便以后可以将电缆重新连接到正确的 MIC。
使用下列方法之一使 MPC 脱机：
- 按住作员界面上的相应在线按钮。按钮旁边的绿色 OK/FAIL LED 开始闪烁。按住按钮直到 LED 熄灭。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number offline
  有关命令的更多信息，请参阅 CLI 资源管理器。
断开电缆与 MPC 中安装的 MIC 的连接。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
如果 MIC 使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。
将断开的电缆排列在电缆管理支架中，以防止电缆产生应力点。
同时逆时针转动两个弹出器手柄以卸下 MPC。
抓住手柄，将 MPC 直接滑出插件架的一半。
将一只手放在 MPC（MIC 外壳）的前部，另一只手放在其下方以支撑它。将 MPC 完全滑出机箱，然后将其放在防静电垫或静电袋中。

谨慎：

MPC 的权重集中在后端。准备好在将 MPC 滑出机箱时承受全部重量（最高 18.35 磅（8.3 千克）。

当 MPC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。

卸下后，请勿将 MPC 堆叠在一起。将每个单独放入静电袋中，或放在平坦、稳定表面上的防静电垫上。
如有必要，请从 MPC 中删除每个已安装的 MIC。
取下每个 MIC 后，请立即将其放在防静电垫或静电袋中。
如果短时间内未将 MPC 重新安装到已清空的线卡插槽中，请在每个插槽上安装一个空的 DPC 面板，以保持卡架中的气流正常。

谨慎：

从机箱中卸下 MPC 后，请等待至少 30 秒，然后再重新插入或将 MPC 插入其他插槽。

图 18：卸下 MPC Removing an MPC

安装 MX480 MPC

MPC 水平安装在路由器的前面。MPC 可热插入和热拔除。完全配置的 MPC 的重量可达 18.35 磅（8.3 千克）。准备好接受它的全部重量。

要安装 MPC（请参阅图 19）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
将 MPC 放在抗静电垫上。
从静电包中取出要安装在更换 MPC 中的每个 MIC，并确定 MPC 上要连接的插槽。
验证每个光纤 MIC 是否都有一个覆盖 MIC 收发器的橡胶安全帽。如果没有，请用安全帽盖住收发器。
将每个 MIC 安装到 MPC 上的相应插槽中。
在插件架中找到计划安装 MPC 的插槽。
调整 MPC 的方向，使面板朝向您。
将 MPC 提升到位，然后小心地将 MPC 的侧面与插件架内的导轨对齐。

谨慎：

当 MPC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。
将 MPC 一直滑入插件架，直到感觉到阻力。
抓住两个弹出器手柄，然后同时顺时针旋转它们，直到 MPC 完全就位。
如果 MPC 上的任何 MIC 连接到光纤电缆，请从每个收发器和电缆上取下橡胶安全帽。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
将相应的电缆插入 MPC 上每个 MIC 上的电缆连接器端口。固定电缆，使其不支撑自身重量。使用电缆管理系统，将多余的电缆放在整齐的盘绕环中。将紧固件放在环上有助于保持其形状。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
使用下列方法之一使 MPC 联机：
- 按住作员接口上相应的 MPC 联机按钮，直到按钮旁边的绿色 OK/FAIL LED 在大约 5 秒内稳定亮起。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number online
  有关命令的更多信息，请参阅 CLI 资源管理器。
谨慎：

OK/FAIL LED 常亮后，等待至少 30 秒，然后再再次卸下 MPC、从其他插槽中取出 MPC 或将 MPC 插入其他插槽。

您还可以通过发出show chassis fpc维护 MX480 MPC 和维护 MX480 MIC 中所述的和 show chassis fpc pic-status 命令来验证 MPC 和 MIC 是否正常运行。

图 19：安装 MPC Installing an MPC

维护 MX480 PIC

目的
行动

目的

为获得最佳路由器性能，请验证 PIC 的状况。

行动

定期：

检查 PIC 面板上的 LED。对于不同的 PIC，LED 状态的含义各不相同。有关详细信息，请参阅 MX 系列接口模块参考。如果容纳 PIC 的 FPC 检测到 PIC 故障，FPC 将生成报警消息，发送给路由引擎。

发出 CLI show chassis fpc pic-status 命令。FPC 中的 PIC 插槽从左到右编号为 0 到 1：

content_copy zoom_out_map
user@host> show chassis fpc pic-status
Slot 0   Online       DPC 40x 1GE R
  PIC 0  Online       10x 1GE(LAN)
  PIC 1  Online       10x 1GE(LAN)
  PIC 2  Online       10x 1GE(LAN)
  PIC 3  Online       10x 1GE(LAN)
Slot 1   Online       MX FPC Type 3
  PIC 0  Online       1x OC-192 SONET
  PIC 1  Online       1x OC-192 SONET
Slot 2   Online       MS-DPC
  PIC 0  Online       MS-DPC PIC
  PIC 1  Online       MS-DPC PIC
Slot 3   Online       MPC Type 2 3D EQ
  PIC 0  Online       1x 10GE XFP
  PIC 1  Online       1x 10GE XFP
Slot 4   Online       MPC 3D 16x 10GE
  PIC 0  Online       4x 10GE(LAN) SFP+
  PIC 1  Online       4x 10GE(LAN) SFP+
  PIC 2  Online       4x 10GE(LAN) SFP+
  PIC 3  Online       4x 10GE(LAN) SFP+

有关命令输出的进一步说明，请参阅 CLI 资源管理器。

更换 MX480 PIC

卸下 MX480 PIC
安装 MX480 PIC

卸下 MX480 PIC

PIC 可热插入和热拔除。移除 PIC 时，路由器将继续运行，但要移除的 PIC 接口将不再起作用。

PIC 位于安装在路由器前面的 FPC 中。PIC 的重量不到 2 磅（0.9 千克）。

要卸下 PIC（参见图 20）：

将静电袋或防静电垫放在平坦、稳定的表面上以接收 PIC。如果 PIC 连接到光纤电缆，请为每个收发器和电缆准备好橡胶安全帽。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
使用下列方法之一使 PIC 脱机：
- 按其联机/脱机按钮。对于安装在 FPC3 中的 PIC，请使用安装在通向按钮的开口内的窄端工具。按住按钮直到 PIC LED 熄灭（约 5 秒钟）。
- 发出以下 CLI 命令：
  user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot offline
  有关命令的更多信息，请参阅 CLI 资源管理器。
为连接到 PIC 的电缆添加标签，以便以后可以将每根电缆重新连接到正确的 PIC。
断开电缆与 PIC 的连接。如果 PIC 使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
将电缆安排在电缆管理支架中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
对于 FPC3 PIC，松开 PIC 面板底部的外加螺钉，然后逆时针扭转面板顶部的弹出手柄以松开 PIC。
将 PIC 从 FPC 卡架中滑出，然后将其放入静电袋或防静电垫上。
如果短时间内未将 PIC 重新安装到已清空的 PIC 插槽中，请在插槽上方安装一个空 PIC 面板，以保持 FPC 卡架中的正常气流。

图 20：删除 PIC Removing a PIC

安装 MX480 PIC

要安装 PIC（参见图 21）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
如果 PIC 使用光纤电缆，请验证面板上每个收发器上方是否装有橡胶安全帽。如有必要，安装盖子。
将 PIC 后部连接器中的槽口与 FPC 中 PIC 插槽中的槽口对齐，然后将 PIC 滑入，直至其牢固地卡在 FPC 中。

谨慎：

将 PIC 直接滑入插槽，以免损坏 PIC 底部的组件。
对于 FPC3 PIC，顺时针转动 PIC 面板顶部的弹出手柄，然后拧紧面板底部的外加螺钉以将 PIC 固定在 FPC 中。
如果 PIC 使用光纤电缆，请从每个收发器和每根电缆的末端取下橡胶安全帽。

激光警告：
请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。

谨慎：

请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
将相应的电缆插入 PIC 上的电缆连接器。
将电缆安排在电缆管理支架中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。

谨慎：

不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。

谨慎：

请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
使用下列方法之一使 PIC 联机：
- 按 PIC 离线/联机按钮，直到 PIC LED 呈绿色亮起。对于安装在 FPC2 或 FPC3 中的 PIC，请使用安装在通向按钮的开口内的窄端工具。
- 发出以下 CLI 命令：
  user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot online
  有关命令的更多信息，请参阅 CLI 资源管理器。
正常工作状态 LED 确认 PIC 联机。您还可以通过发出show chassis fpc pic-status维护 MX480 PIC 中所述的命令来验证 PIC 是否正常工作。

图 21：安装 PIC Installing a PIC

更换 MX480 AS MLC

卸下 MX480 AS MLC
安装 MX480 AS MLC

卸下 MX480 AS MLC

卸下应用服务模块化线卡（AS MLC）时，路由器将继续运行，但要卸下的 AS MLC 上安装的模块化线卡（AS MXC 和 AS MSC）不再起作用。

MX480 路由器正面最多可水平安装五个 AS MLC。AS MLC 可热插入和热拔除。空的 AS MLC 重 10.5 磅（4.76 千克）。完全配置的 AS MLC 的重量可达 15.27 磅（6.93 千克）。准备好接受它的全部重量。

要卸下 AS MLC（参见图 22）：

准备好替换的 AS MLC 或 AS MLC 空面板以及用于 AS MLC 的防静电垫。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
使用以下方法之一使 AS MLC 脱机：
- 按住 AS MLC 联机/脱机按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。每个 AS MLC 的联机/脱机按钮位于作员接口上其正上方。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number offline
  有关命令的更多信息，请参阅 CLI 资源管理器。

  注意：
  插槽编号对应于安装了 AS MLC 的编号最低的插槽。
同时逆时针转动两个弹出器手柄以卸下 AS MLC。
抓住手柄，将 AS MLC 直接从卡架中滑出一半。
将一只手放在 AS MLC（模块化卡外壳）的前部，另一只手放在其下方以支撑它。将 AS MLC 完全滑出机箱，然后将其放在防静电垫或静电袋中。

谨慎：

AS MLC 的重量集中在后端。准备好在将 AS MLC 滑出机箱时承受全部重量（最高 15.27 磅（6.93 千克）。

当 AS MLC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。

移除后，请勿将 AS MLC 堆叠在一起。将每个单独放入静电袋中，或放在平坦、稳定表面上的防静电垫上。
如有必要，请从 AS MLC 中移除每个已安装的 AS MSC 和 AS MXC。
取下每张模块化卡片后，请立即将其放在防静电垫或静电袋中。
如果短时间内未将 AS MLC 重新安装到已清空的插槽中，请在每个插槽上安装一个空的 AS MLC 面板，以保持插件架中的气流正常。

谨慎：

从机箱中卸下 AS MLC 后，请等待至少 30 秒，然后再重新插入或将 AS MLC 插入其他插槽。

图 22：卸下 AS MLC Removing an AS MLC

安装 MX480 AS MLC

您最多可以在 MX480 路由器前面水平安装五个应用服务模块化线卡（AS MLC）。AS MLC 可热插入和热拔除。空的 AS MLC 重 10.5 磅（4.76 千克）。完全配置的 AS MLC 的重量可达 15.27 磅（6.93 千克）。准备好接受它的全部重量。

要安装 AS MLC（参见图 23）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
将 AS MLC 放在抗静电垫上。
从静电袋中取出要安装在 AS MLC 中的 AS MSC 和 AS MXC（模块化卡）。AS MSC 必须插入左侧插槽，而 AS MXC 必须插入右侧插槽。
将 AS MSC 和 AS MXC 安装到 AS MLC 上的相应插槽中。
找到插件架中计划安装 AS MLC 的插槽。
调整 AS MLC 的方向，使面板朝向您。
将 AS MLC 提起到位，然后小心地将 AS MLC 的侧面与插件架内的导轨对齐。

谨慎：

当 AS MLC 从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。他们无法支撑它的重量。
将 AS MLC 一直滑入插件架，直到感觉到阻力。
抓住两个弹出器手柄，并同时顺时针旋转它们，直到 AS MLC 完全就位。
使用以下方法之一使 AS MLC 联机：
- 按住 AS MLC 联机/离线按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。每个 AS MLC 的 LED 和联机/脱机按钮位于作员接口上其上方。
- 发出以下 CLI 命令：
  user@host>request chassis fpc slot slot-number online
  有关命令的更多信息，请参阅 CLI 资源管理器。
谨慎：

OK LED 常亮后，等待至少 30 秒，然后再再次拔下 AS MLC、从其他插槽中拔出 AS MLC，或将 AS MLC 插入其他插槽。

您还可以通过发出 show chassis fpc 和 show chassis fpc pic-status来验证 AS MLC 和 AS MSC 或 AS MXC 是否正常运行。

图 23.. 安装 AS MLC Installing an AS MLC

更换 MX480 AS MSC

卸下 MX480 AS MSC
安装 MX480 AS MSC

卸下 MX480 AS MSC

AS MSC 可热插入和热切除。卸下 AS MSC 后，路由器将继续运行。

AS MSC 位于路由器前面安装的 AS MLC 中。AS MSC 重 1.4 磅（0.6 千克）。

要卸下 AS MSC（参见图 24）：

将静电袋或防静电垫放在平坦、稳定的表面上以接收 AS MSC。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
使用以下方法之一使 AS MSC 脱机：
- 按其联机/脱机按钮。使用适合通向按钮的开口内的窄端工具。按住按钮直到 AS MSC LED 熄灭（约 5 秒）。
- 发出以下 CLI 命令：
  user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot offline
  有关命令的更多信息，请参阅 CLI 资源管理器。
拉动手柄，将 AS MSC 从 AS MLC 卡架中滑出，然后将其放入静电袋或防静电垫上。
如果短时间内未将 AS MSC 重新安装到已清空的 AS MSC 插槽中，请在插槽上方安装一个空白 AS MSC 面板，以保持 AS MLC 卡架中的正常气流。

图 24：卸下 AS MSC Removing an AS MSC

安装 MX480 AS MSC

要安装 AS MSC（请参阅图 25）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
将 AS MSC 后部连接器中的槽口与 AS MSC 插槽中的槽口对齐（插槽 0 - AS MLC 中的顶部插槽），然后将 AS MSC 滑入，直至其牢固地卡在 AS MLC 中。

谨慎：

将 AS MSC 直接滑入插槽，以免损坏 AS MSC 底部的组件。
使用以下方法之一使 AS MSC 联机：
- 按下 AS MSC 离线/联机按钮，直到 LED 灯变为绿色。
- 发出以下 CLI 命令：
  user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot online
  有关命令的更多信息，请参阅 CLI 资源管理器。
正常工作状态 LED 确认 AS MSC 联机。您还可以通过发出 show chassis fpc pic-status来验证 AS MSC 是否正常运行。

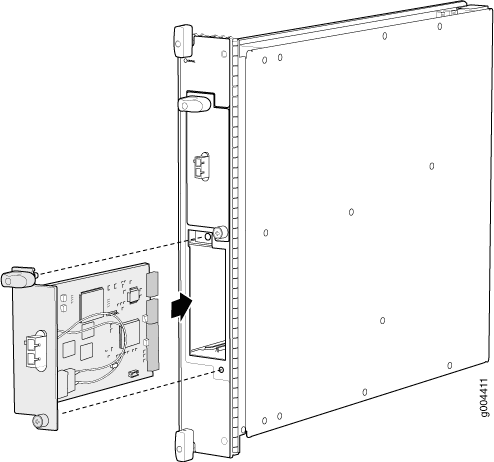

图 25：安装 AS MSC Installing an AS MSC

将 MX480 更换为 MXC

卸下 MX480 AS MXC
安装 MX480 AS MXC

卸下 MX480 AS MXC

AS MXC 可热插入和热拔除。卸下 AS MXC 后，路由器将继续运行。

AS MXC 位于安装在路由器前面的 AS MLC 中。AS MXC 的重量为 1.4 磅（0.6 千克）。

要卸下 AS MXC（参见图 26）：

将静电袋或防静电垫放在平坦、稳定的表面上以接收 AS MXC。
将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
使用以下方法之一使 AS MXC 脱机：
- 按其联机/脱机按钮。使用适合通向按钮的开口内的窄端工具。按住按钮直到 AS MXC LED 熄灭（约 5 秒钟）。
- 发出以下 CLI 命令：
  user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot offline
  有关命令的更多信息，请参阅 CLI 资源管理器。
拉动手柄，将 AS MXC 从 AS MLC 卡架中滑出，然后将其放入静电袋或防静电垫上。
如果短时间内未将 AS MXC 重新安装到已清空的 AS MXC 插槽中，请在插槽上方安装一个空白 AS MXC 面板，以保持 AS MLC 卡架中的气流正常。

图 26：卸下 AS MXC Removing an AS MXC

安装 MX480 AS MXC

要安装 AS MXC（参见图 27）：

将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
将 AS MXC 后部连接器中的槽口与 AS MXC 插槽（插槽 1 — AS MLC 的底部插槽）中的槽口对齐，然后将 AS MXC 滑入，直至其牢固地卡在 AS MLC 中。

谨慎：

将 AS MXC 直接滑入插槽，以避免损坏 AS MXC 底部的组件。
使用以下方法之一使 AS MXC 联机：
- 按下 AS MXC 离线/联机按钮，直到 LED 灯变为绿色。
- 发出以下 CLI 命令：
  user@host> request chassis pic fpc-slot fpc-slot pic-slot pic-slot online
  有关命令的更多信息，请参阅 CLI 资源管理器。
正常工作状态 LED 确认 AS MXC 联机。您还可以通过发出 show chassis fpc pic-status 命令来验证 AS MXC 是否正常运行。

图 27：安装 AS MXC Installing an AS MXC

维护连接到 MX480 DPC、MPC、MIC 或 PIC 的电缆

目的
行动

目的

为获得最佳路由器性能，请验证连接到 DPC、MPC、MIC 或 PIC 的电缆的状况。

行动

定期：

使用电缆管理支架来支撑电缆并防止电缆移位或形成应力点。
将多余的电缆放在电缆管理支架中。不要让紧固的电缆环从连接器或电缆管理支架上悬挂，因为这会在紧固点对电缆施加压力。将紧固件放在环上有助于保持其形状。
保持电缆连接清洁，没有灰尘和其他颗粒，这可能会导致接收功率水平下降。在连接接口之前，请务必检查电缆并在必要时进行清洁。
给电缆的两端贴上标签以进行识别。

以下准则专门适用于光纤电缆：

拔下光纤电缆时，务必将橡胶安全插头放在面板上的收发器上方和电缆末端。
锚定光纤电缆以避免对连接器施加压力。请务必固定光纤电缆，以免它们在悬挂在地板上时支撑自身的重量。切勿让光纤电缆从连接器上自由悬挂。
避免将光纤电缆弯曲超过其弯曲半径。小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
频繁地插入和拔出光纤电缆进出光学仪器会对仪器造成损坏，维修成本高昂。相反，将短光纤延长线连接到光纤设备。然后，由于频繁插拔而导致的任何磨损都会被短光纤延长线吸收，短光纤延长线易于更换且成本低廉。
保持光纤电缆连接清洁。收发器或电缆连接器的管道中微小的油和灰尘沉积物可能会导致光损失，降低信号功率，并可能导致光连接出现间歇性问题。

要清洁收发器，请使用适当的光纤清洁设备，例如 RIFOCS 光纤适配器清洁棒（部件号 946）。按照您使用的清洁套件的说明进行作。

清洁光纤收发器后，请确保光纤电缆的连接器尖端清洁。仅使用经批准的无酒精光纤电缆清洁套件，例如 Opptex Cletop-S 光纤清洁器。按照您使用的清洁套件的说明进行作。

arrow_backward PREVIOUS 维护 MX480 主机子系统组件

NEXT arrow_forward 维护 MX-SPC3 服务卡

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

MX480 通用路由平台硬件指南

本页内容

机器翻译对您有帮助吗?

免责声明:

维护 MX480 接口模块

维护 MX480 DPC

目的

行动

另见

手持 MX480 DPC

另见

存储 MX480 DPC

另见

更换 MX480 DPC

卸下 MX480 DPC

安装 MX480 DPC

另见

更换 MX480 DPC、MPC、MIC 或 PIC 上的电缆

卸下 MX480 DPC、MPC、MIC 或 PIC 上的电缆

在 MX480 DPC、MPC、MIC 或 PIC 上安装电缆

另见

维护 MX480 FPC

目的

行动

另见

持有 MX480 FPC

另见

存储 MX480 FPC

另见

更换 MX480 FPC

卸下 MX480 FPC

安装 MX480 FPC

维护 MX480 MIC

目的

行动

另见

更换 MX480 MIC

卸下 MX480 MIC

安装 MX480 MIC

另见

安装 MX480 双宽 MIC

另见

另见

维护 MX480 MPC

目的

行动

另见

更换 MX480 MPC

卸下 MX480 MPC

另见

安装 MX480 MPC

另见

维护 MX480 PIC

目的

行动

另见

更换 MX480 PIC

卸下 MX480 PIC

安装 MX480 PIC

另见

更换 MX480 AS MLC

卸下 MX480 AS MLC

安装 MX480 AS MLC

更换 MX480 AS MSC

卸下 MX480 AS MSC

另见

安装 MX480 AS MSC

另见

将 MX480 更换为 MXC

卸下 MX480 AS MXC

另见

安装 MX480 AS MXC

维护连接到 MX480 DPC、MPC、MIC 或 PIC 的电缆

目的

行动

另见

Stay in touch
