このページの目次


ラックへのPTX5000の取り付け

4 支柱ラックまたはキャビネット用のPTX5000取り付け用ハードウェアの取り付け

必要に応じてケージナットを取り付ける

必要に応じて、 表1 および 表2 にリストされている穴にケージナットを挿入します(Xは取り付け穴の位置を示します)。穴の距離は、取り付けシェルフおよび背面支持ブラケットの下部に位置合わせされたラックの標準 U 分割を基準にしています。

ケージ ナットを 4 支柱ラックに取り付けるには、次の手順に従います。

  1. 背面ラックレールで、背面支持ブラケットに指定された穴にケージナットを挿入します。背面レールの背面にケージナットを取り付けます( 表1を参照)。
  2. 前面ラックレールで、4 支柱取り付けシェルフに指定された穴にケージナットを挿入します。前面レールの前面にケージナットを取り付けます( 表 1 を参照)。
  3. 前面ラックレールで、シャーシを取り付けるために指定された穴にケージナットを挿入します。前面レールの前面にケージナットを取り付けます( 表 2 を参照)。
表1:4 支柱取り付けシェルフと背面サポートブラケットを取り付けるための取り付け穴の位置

穴

Uディビジョンより上の距離

4 ポスト ラック マウント シェルフ

リアサポートブラケット

6

3.25インチ(8.3センチ)

1.86U

X

X

5

2.63インチ(6.7センチ)

1.5U

X

X

4

2.00インチ(5.1センチ)

1.14U

X

X

3

1.50インチ(3.8センチ)

0.86U

X

X

2

0.88インチ(2.2センチメートル)

0.50U

X

X

1

0.25インチ(0.6センチ)

0.14U

X

X
表 2:4 支柱ラックにPTX5000を取り付けるための取り付け穴の位置

穴

Uディビジョンより上の距離

110

63.88インチ(162.2センチメートル)

36.50 U

101

58.63インチ(148.9センチ)

33.50 U

92

53.38インチ(135.6センチ)

30.50 U

83

48.13インチ(122.2センチメートル)

27.50U

74

42.88インチ(108.9センチ)

24.50U

65

37.63インチ(95.6センチ)

21.50U

56

32.38インチ(82.2センチメートル)

18.50U

47

27.13インチ(68.9センチ)

15.50U

38

21.88インチ(55.6センチ)

12.50U

29

16.63インチ(42.2センチメートル)

9.50U

20

11.38インチ(28.9センチ)

6.50U

11

6.13インチ(15.6センチ)

3.50U

前面取り付けフランジの穴の間隔は 3 U(13.3 cm(5.25 インチ)です。

4 支柱取り付けシェルフと背面支持ブラケットの取り付け

4 支柱取り付けシェルフと背面支持ブラケットを取り付けるには( 図 1 を参照)。

  1. 各背面ラック レールの背面で、 表 1 に指定されている最も低い穴に取り付けネジを部分的に挿入します。
  2. 背面支持ブラケットを背面ラックレールの背面に取り付けます。背面支持ブラケットの下部スロットを取り付けネジの上に置きます。背面支持ブラケットは、ラックの中央に向かって伸びています。
  3. 背面サポートブラケットの開いた穴にネジを部分的に挿入します。
  4. すべてのネジを完全に締めます。
  5. 各前面ラック レールの前面で、 表 1 に指定されている最も低い穴に取り付けネジを部分的に挿入します。
  6. 4 支柱ラック取り付けシェルフを前面ラック レールに取り付けます。フロントフランジの下部スロットを取り付けネジの上に置きます。4 支柱ラック取り付けシェルフの背面を背面支持ブラケットの上に置きます。
  7. 取り付けシェルフの開いた穴にネジを部分的に挿入します。
  8. すべてのネジを完全に締めます。
  9. アクセサリキットに付属のネジを4ポスト取り付けシェルフ上部の開いた穴に部分的に挿入して、4ポスト取り付けシェルフを背面サポートブラケットに固定します。
    メモ：

    棚の上にはいくつかの穴があります。棚の両側にある2つの穴は、背面サポートブラケットの穴と一致します。
  10. すべてのネジを完全に締めます。

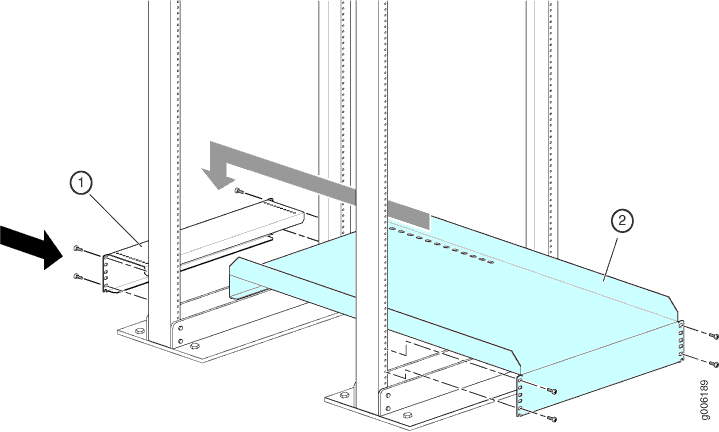

図1:4 支柱ラック Installing the Mounting Hardware for a Four-Post Rackの取り付け金具の取り付け
1
—

4 ポスト取り付けシェルフ
2
—

背面支持ブラケット

センターマウントブラケットの取り外し

センターマウントブラケットは 4 支柱ラックには使用しないため、シャーシから取り外す必要があります。

センターマウントブラケットをシャーシから取り外すには、次の手順に従います。

  1. 各ブラケットのネジを緩めます( 図2参照)。
  2. 各ブラケットを取り外します。
図2:センターマウントブラケット Removing the Center-Mounting Bracketの取り外し

オープンフレームラック用のPTX5000取り付けハードウェアの取り付け

必要に応じてケージナットを取り付ける

必要に応じて、 表3 および 表4にリストされている穴にケージナットを挿入します。穴の距離は、取り付けシェルフおよび背面支持ブラケットの下部に位置合わせされたラックの標準 U 分割を基準にしています。

オープンフレームラックにケージナットを取り付けるには、次の手順に従います。

  1. 両方のラックレールの背面で、オープンフレーム取り付けシェルフに指定された穴にケージナットを挿入します( 表3を参照)。
  2. 両方のラックレールの前面で、シャーシを取り付けるために指定された穴にケージナットを挿入します( 表4を参照)。
表 3:PTX5000オープンフレーム ラック シェルフを設置するための取り付け穴の位置

穴

Uディビジョンより上の距離

30

17.25インチ(43.8センチ)

9.86 U

27

15.5インチ(39.4センチ)

8.86U

21

12.0インチ(30.5センチ)

6.86U

15

8.5インチ(21.6センチ)

4.86U

9

5.0インチ(12.7センチ)

2.86U

3

1.5インチ(3.8センチ)

0.86U

センターマウントブラケットの穴の間隔は3 U(5.25インチまたは13.3 cm)です。

表 4:オープンフレーム ラックにシャーシを設置するための取り付け穴の位置

穴

Uディビジョンより上の距離

104

60.38インチ(153.4センチ)

34.50U

95

55.13インチ(140.0センチ)

31.50 U

86

49.88インチ(126.7センチ)

28.50U

77

44.63インチ(113.3センチ)

25.50U

68

39.38インチ(100.0センチ)

22.50U

59

34.13インチ(86.7センチ)

19.50U

50

28.88インチ(73.3センチ)

16.50U

41

23.63インチ(60.0センチメートル)

13.50U

32

18.38インチ(46.7センチ)

10.50U

23

13.13インチ(33.3センチ)

7.50U

オープンフレームラックマウントシェルフの取り付け

オープンフレームラックにシャーシを取り付ける前に、まずオープンフレームラックマウントシェルフを取り付ける必要があります。

オープンフレームのラックマウントシェルフを取り付けるには( 図3を参照)。

  1. 各ラック レールの背面で、 表 3 に指定されているオープンフレームのラック取り付けシェルフの最も高い穴に、取り付けネジを部分的に差し込みます。
  2. オープンフレームのラックマウントシェルフをラックに取り付けます。シェルフフランジの上部近くにある鍵穴スロットを使用して、シェルフを取り付けネジに掛けます。
  3. オープンフレームのラックマウントシェルフのフランジの開いた穴に部分的にネジを挿入します。
  4. すべてのネジを完全に締めます。
図3:オープンフレームラック Installing the Mounting Hardware for an Open-Frame Rackの取り付け金具の取り付け

パレットジャッキを使用したPTX5000の取り付けの概要

パレットジャッキを使用してPTX5000を取り付ける前に、設置場所の準備が完了し、輸送用クレートからシャーシを開梱し、取り付け金具を取り付けたことを確認します。

PTX5000ルーターのサイズと重量(設定により最大544.3 kg(1,200ポンド)(FRUを取り外していない状態))のため、パレットジャッキを使用してPTX5000を取り付ける必要があります。

メモ：

シャーシをラックに取り付ける前に、重量のあるFRU品目を取り外すことをお勧めします。

  • FPC:11.1 kg(24.5 ポンド)から 17.5 kg(38.5 ポンド)。 図4 を参照してください(詳細な手順については、 PTX5000 FPCの交換を参照してください)。

  • 垂直ファントレイ:12.2 kg(26.8ポンド)、 図5 を参照してください(詳細な手順については、 PTX5000垂直ファントレイの交換を参照してください)。

  • AC PSMまたはDC PSM:4.8 kg(10.6ポンド)、図5を参照してください(詳細な手順については、PTX5000 AC電源システムのメンテナンスまたはPTX5000 DC電源システムのメンテナンスを参照してください)。

  • AC PDUまたはDC PDU—23.2 kg(51.2ポンド)から29.3 kg(64.5ポンド)、詳細な手順については、図6を参照してください(詳細な手順については、PTX5000 AC電源システムのメンテナンスまたはPTX5000 DC電源システムのメンテナンスを参照)。
図4: FPC Removing the FPCsの取り外し
図5:垂直ファントレイと電源モジュールの Removing the Vertical fan tray and Power Supply Modules取り外し
図6:PDU Removing the PDUsの取り外し

PTX5000をインストールするには:

  1. PTX5000のインストールに必要なツールを収集します。

    機械式リフトを使用してPTX5000を取り付けるために必要な工具を参照してください。

  2. 一般的な安全ガイドラインと警告およびPTX5000設置の安全ガイドラインの安全に関する情報をお読みください。
  3. パレット・ジャッキを使用して、PTX5000をラックに取り付けます。

    機械式リフトを使用したPTX5000の取り付けを参照してください。

関連項目

パレットジャッキを使用してPTX5000を取り付けるために必要な工具

PTX5000のインストールに必要なツールを収集します。

  • シャーシをラックの前に配置する場合は、パレットジャックの使用をお勧めします。

  • プラス (+) ドライバー、No. 2

パレットジャッキを使用したPTX5000の取り付け

注意：

PTX5000をインストールする前に:

  • 取り付けにパレット・ジャッキが使用可能であることを確認します。PTX5000ルーターのサイズと重量(設定により最大544.3 kg(1,200ポンド))のため、パレットジャッキを使用してシャーシを取り付ける必要があります。

  • 資格のある技術者に、ラックがシャーシの重量を支えるのに十分な強度があり、設置場所で適切に支えられていることを確認してもらいます。

  • ラックへのPTX5000の設置を支援できる担当者を複数用意しておくことをお勧めします。

  • ラックが恒久的な位置にあり、建物に固定されていることを確認します。

  • 設置場所には、通気とメンテナンスの両方に十分なスペースがあることを確認してください。

パレット・ジャッキを使用してPTX5000を取り付けるには (図 7、 図 8、 および 図 9 を参照)。

  1. PTX5000を出荷パレットに積み込みます。
    注意：

    シャーシ側面のハンドルを使用してPTX5000を持ち上げないでください。これらのハンドルは、PTX5000を配置するためにのみ使用してください。
  2. パレットジャッキを使用して、シャーシを取り付けラックの前に配置します。シャーシを取り付けシェルフに押し込むときの隙間を狭めるには、パレットをラックのできるだけ近くに配置します。
  3. シャーシをラックピラーの間の取り付けシェルフの前の中央に配置します。
  4. シャーシを取り付けシェルフ の表面より少し上に持ち上げ、シャーシをシェルフのできるだけ近くに配置します。
  5. シャーシの底面と取り付けシェルフが約 2 インチ重なるように、PTX5000を取り付けシェルフに慎重にスライドさせます。
  6. 前面取り付けフランジ を押し、中央取り付けブラケット(オープンフレームラック)または前面取り付けフランジ(4 支柱ラック)がラックレールに接触するまで、PTX5000を取り付けシェルフにスライドさせます。シェルフは、シャーシのセンターマウントブラケットの穴と前面マウントフランジがラックレールの穴に合うことを確認します。少なくとも2人がPTX5000を取り付け棚に押し込むのを手伝い、3人目がPTX5000を取り付けラックに合わせることをお勧めします。
  7. PTX5000の位置合わせを目視検査します。シャーシがラックに正しく取り付けられている場合は、ラックの片側にあるすべての取り付けネジを反対側の取り付けネジと合わせ、シャーシを水平にする必要があります。
  8. ラックに揃えられた各取り付け穴に、下から取り付けネジを取り付けます。
  9. パレット・ジャッキをラックから離します。

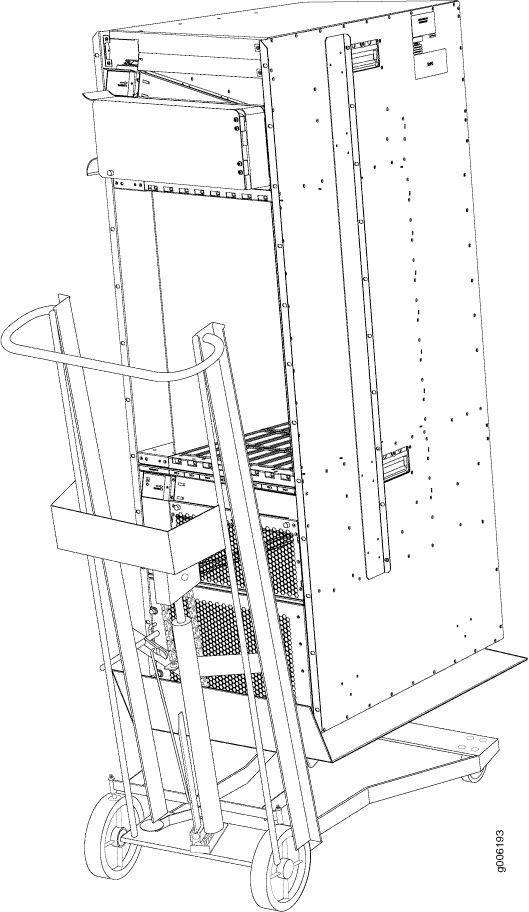

図7:パレットジャッキ Loading the PTX5000 onto the Pallet JackへのPTX5000のロード Loading the PTX5000 onto the Pallet Jack

センターマウントブラケットの穴の間隔は3 U(5.25インチまたは13.3 cm)です。

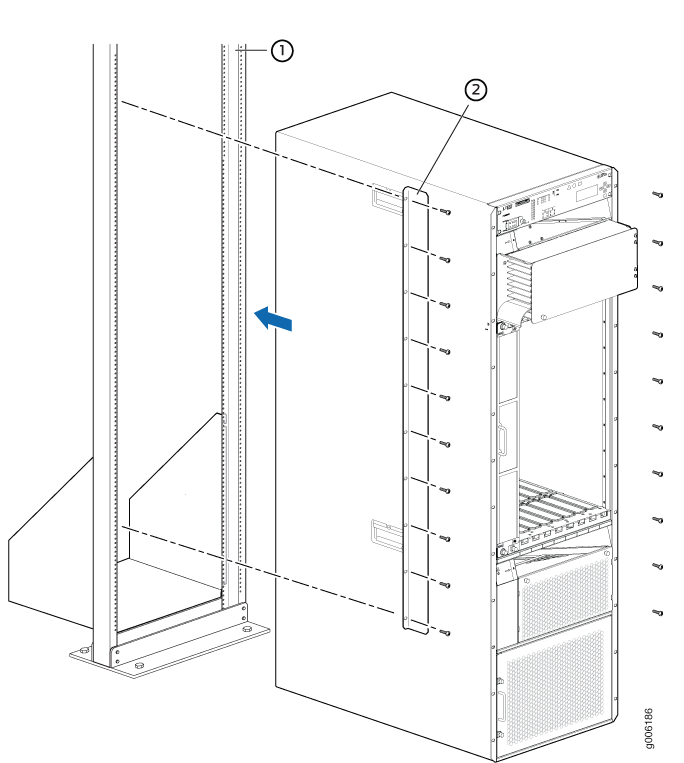

図 8: オープンフレームラック Installing the PTX5000 in an Open-Frame RackへのPTX5000の取り付け
1
—

オープンフレームラック
2
—

センターマウントブラケット

前面取り付けフランジの穴の間隔は 3 U(13.3 cm(5.25 インチ)です。

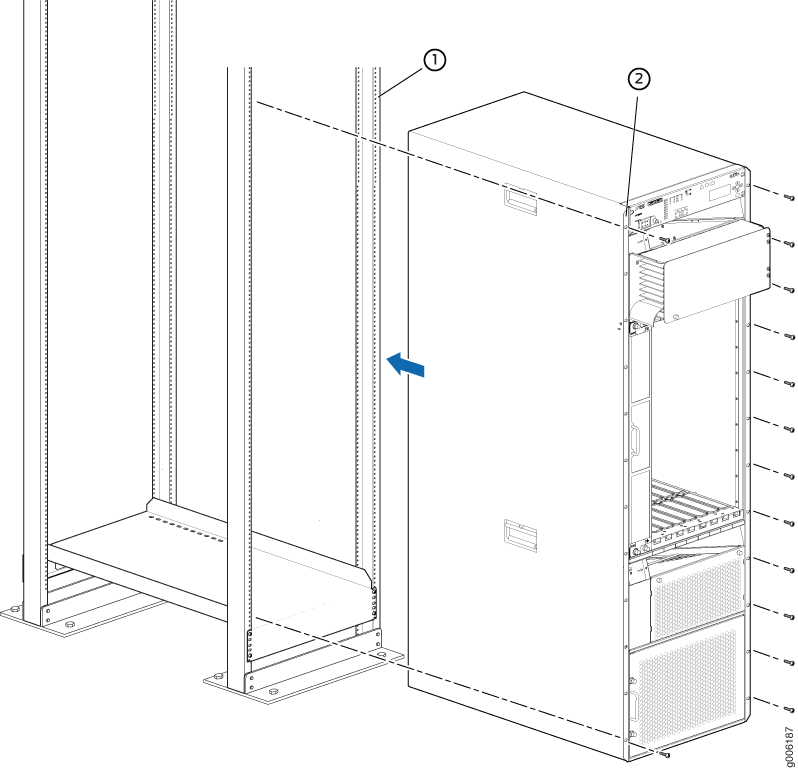

図 9:4 支柱ラック Installing the PTX5000 in a Four-Post RackへのPTX5000の取り付け
1
—

4 ポスト ラック
2
—

フロントマウントフランジ
