外部ジェネリックシステムの作成

Apstraで管理されていないシステムにApstra管理ファブリックを接続する場合は、汎用システムと外部の汎用システムを使用します。これらのシステムは、外部ルーター、ファイアウォール、またはその他の必要なものにすることができます。役割はタグで指定します。システムがラックトポロジの一部である場合、それを汎用システムと呼びます。システムがラックトポロジーの一部 でない場合 、外部汎用システムと呼びます。このページでは、外部ジェネリック システムを追加する方法をいくつか紹介します。

外部一般システムの作成(トポロジ ビューから)

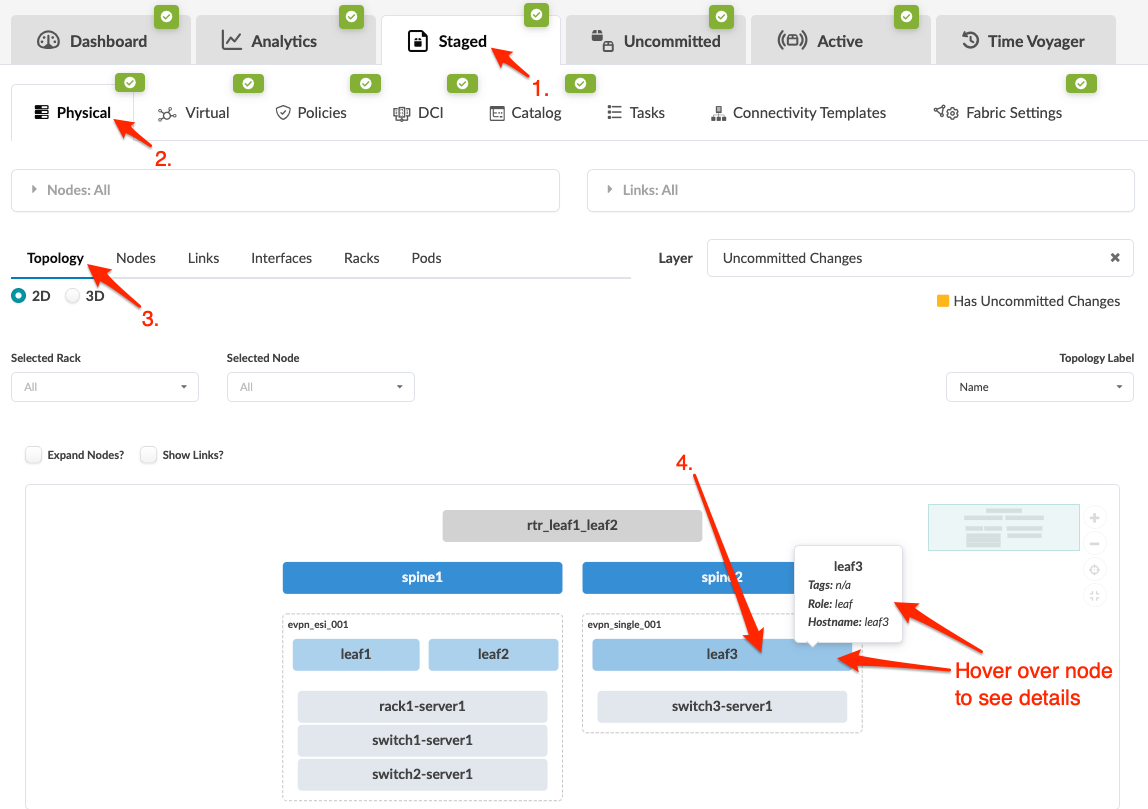

  1. ブループリントから、ステージング>物理>トポロジーに移動し、新しい外部汎用システムに接続するスパインまたはリーフを選択します。

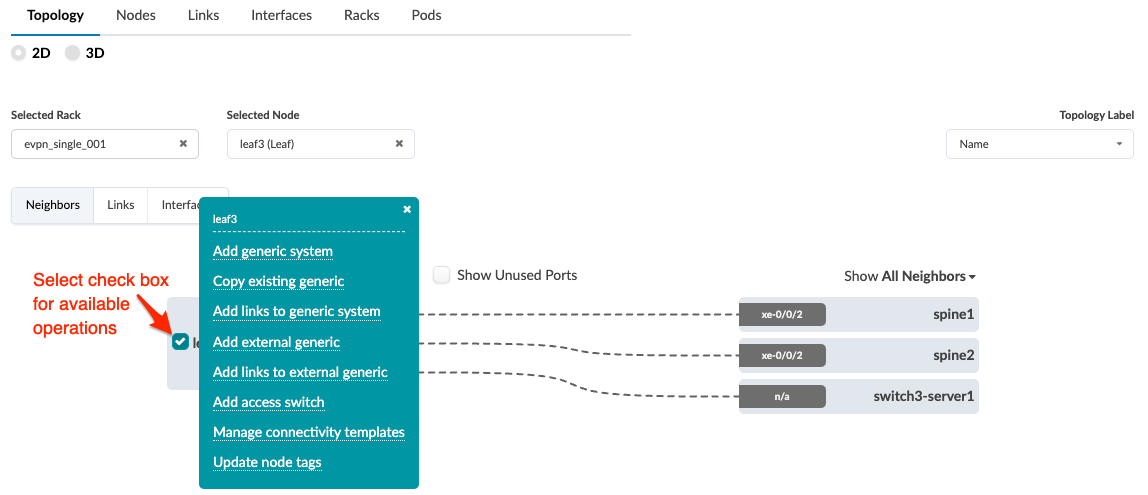

  2. ノードのチェック ボックスをオンにすると、そのノードで使用可能な操作 (およびアクセス許可がある操作) が表示されます。(下の画像はApstraバージョン4.2.0用です。
    メモ：

    ノードビューから選択ページにアクセスすることもできます。ブループリントから、「ステージング・ノード>物理>・ノード」にナビゲートし、表内のノード名をクリックしてから、「選択」パネルの上部 (ページの右側) に表示されるノード名をクリックします。

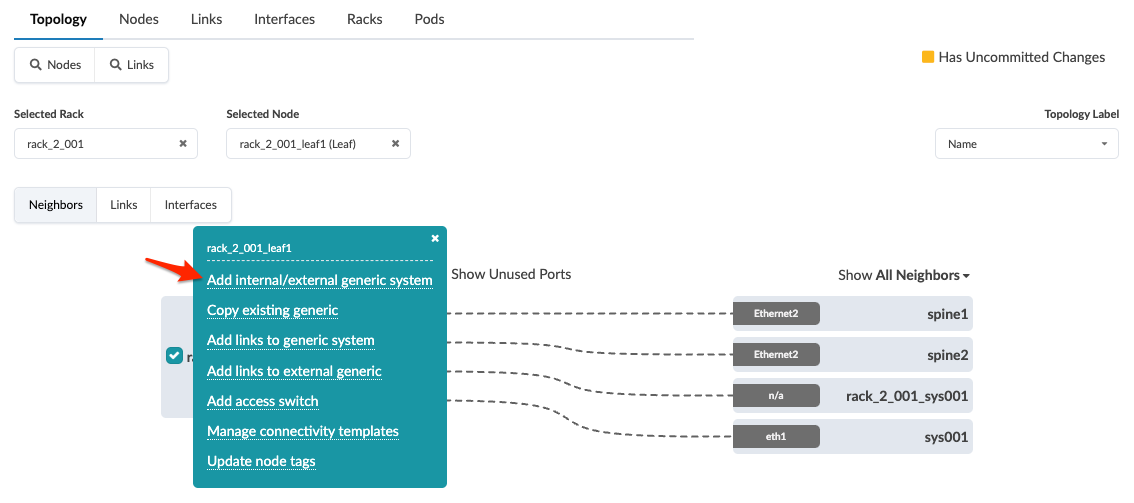

  3. Apstraバージョン4.2.0を使用している場合は、[外部ジェネリックを追加]をクリックします。Apstraバージョン4.2.1を使用している場合は、下の4.2.1スクリーンショットに示すように、内部/外部汎用システムを追加をクリックします。
  4. Apstraバージョン4.2.1を使用している場合は、[外部ジェネリックタイプ]を選択します。

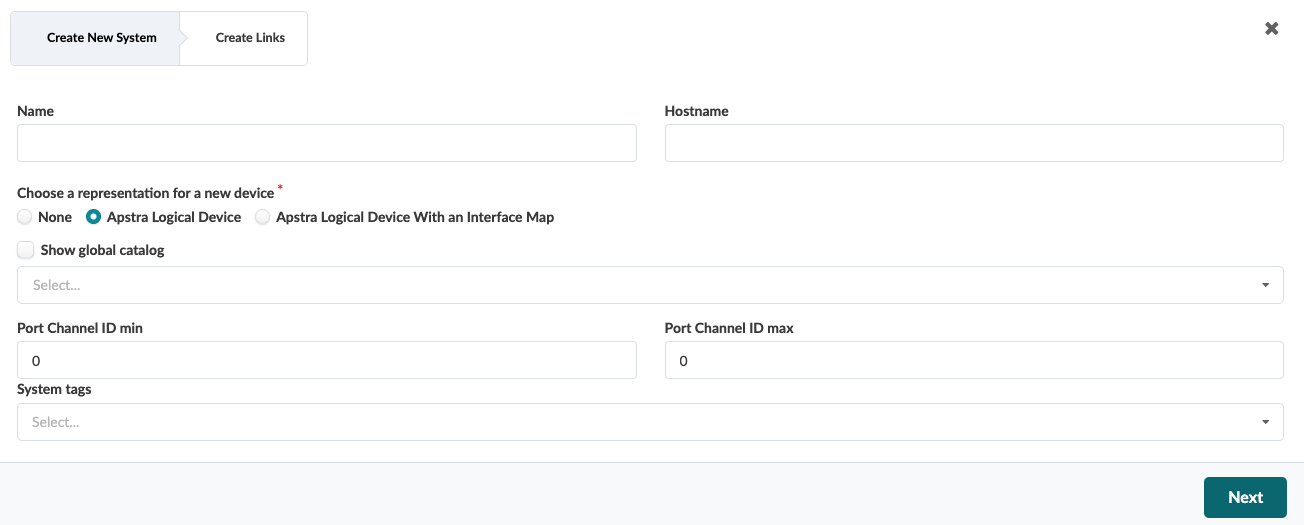

  5. 一意のラベルと(オプションで)ホスト名を入力します。
  6. 新しいノードのリプレゼンテーション(なし、論理デバイス、またはインターフェイスマップ付き論理デバイス)を選択し、必要に応じてドロップダウンリストから選択します。(論理デバイスを選択すると、ポートの役割を定義できます。)
  7. ポート チャネル ID の最小値と最大値を入力します(4.2.0 の新機能)。範囲内の値は、この外部汎用システムに接続されているすべてのリーフ、スパイン、およびスーパースパインに PC ID を割り振るために使用されます。値を 0 のままにすると、使用可能なポート チャネルを使用できます。(Apstraバージョン4.2.0以前では、デフォルト以外のすべてのポートチャネル番号はブループリントごとに一意である必要がありました。ポート チャネル範囲を重複させることができませんでした。この要件は緩和され、現在はシステムごとに一意である必要があります)。
  8. 新しい外部ジェネリックシステムのロールを識別するためのタグ (オプション) を入力し、[次へ] をクリックします。「リンクを作成」ダイアログが開きます。

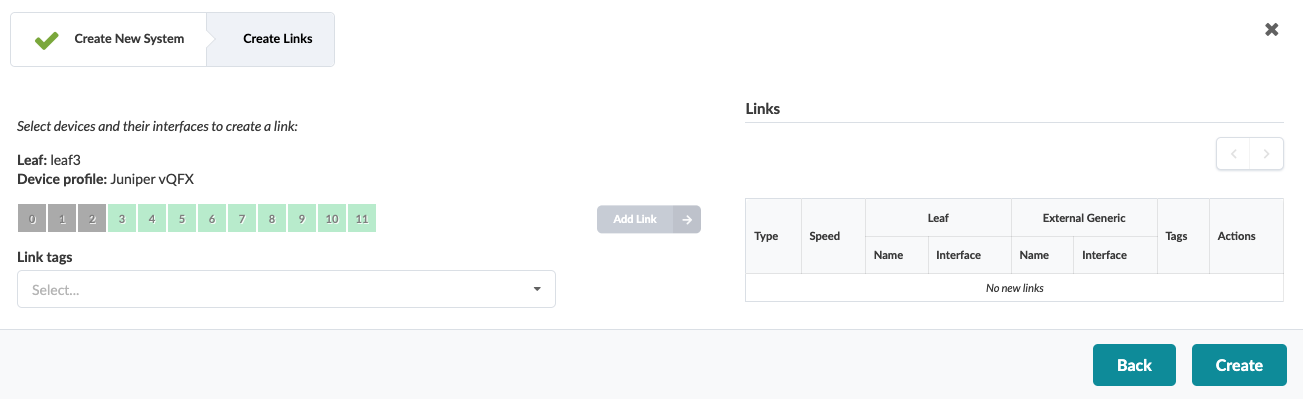

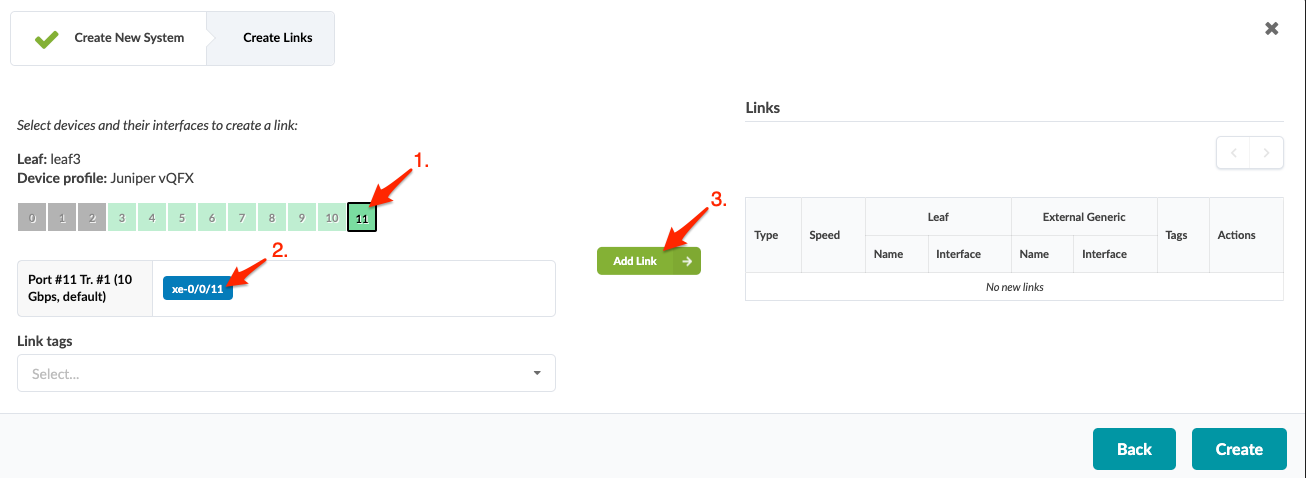

  9. 使用可能なポートと変換を選択し、灰色から緑色に変わる「リンクを追加」ボタンをクリックします。

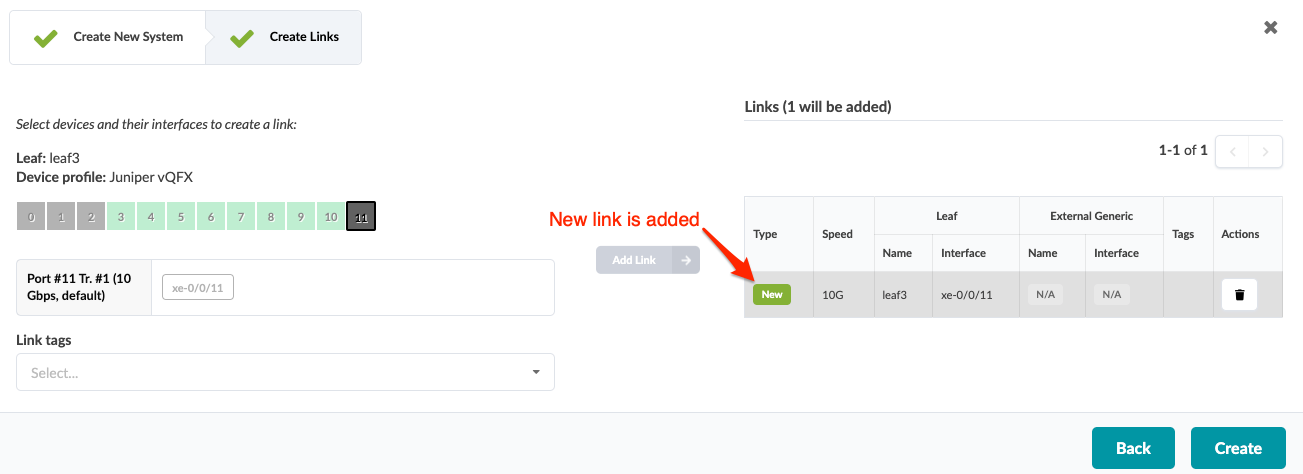

  10. [リンクの追加] をクリックします。リンクがリンク テーブルに追加されます。
  11. 「作成」をクリックして変更をステージングし、「トポロジー」ビューに戻ります。

変更を有効にする準備ができたら、[ 未コミット ] タブからコミットします。

外部ジェネリックシステムの作成(ノードビューから)(4.2.0のみ)

ノードビューからの 外部汎用システム機能の追加 機能は、Apstraバージョン4.2.1で削除されました。

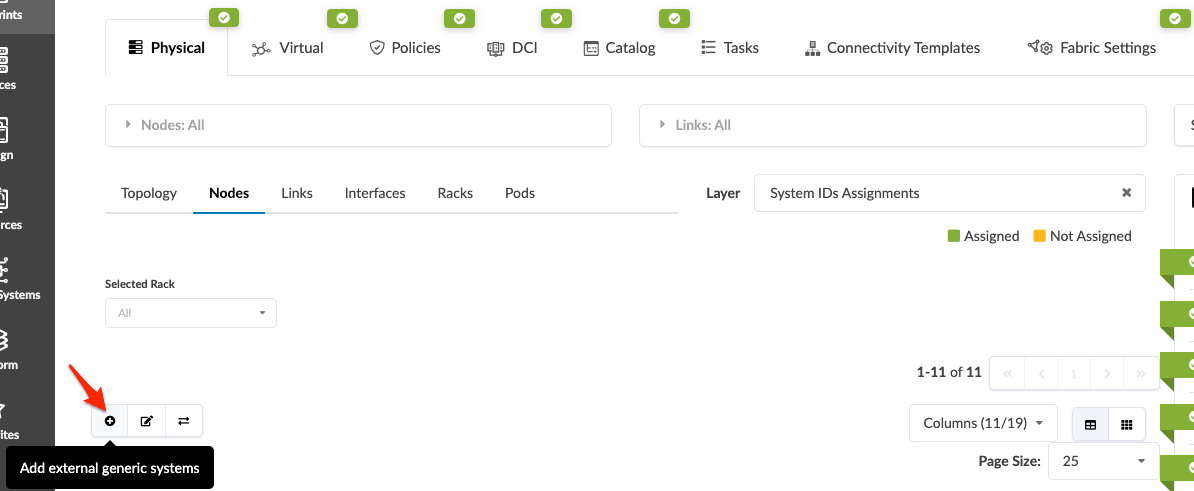

  1. ブループリントから、「ステージング>物理>・ノード」に移動し、「外部汎用システムの追加」ボタンをクリックしてダイアログを開きます。
  2. ホスト名を入力し、ポート ロールを定義できるようにする場合は、ドロップダウン リストから論理デバイスを選択します。
  3. ポート チャネル ID の最小値と最大値を入力します(4.2.0 の新機能)。範囲内の値は、この外部汎用システムに接続されているすべてのリーフ、スパイン、およびスーパースパインに PC ID を割り振るために使用されます。値を 0 のままにすると、使用可能なポート チャネルを使用できます。(Apstraバージョン4.2.0以前では、デフォルト以外のすべてのポートチャネル番号はブループリントごとに一意である必要がありました。ポート チャネル範囲を重複させることができませんでした。この要件は緩和され、現在はシステムごとに一意である必要があります)。
  4. 新しい外部ジェネリックシステムのロールを識別するためのタグ (オプション) を入力します。
  5. 「作成」をクリックして変更をステージングし、「ノード」ビューに戻ります。

まだリンクされていない外部汎用システムを作成しました。最初にノード (リーフ、スパイン) を選択してから外部ジェネリック システムにリンクするか、最初に外部ジェネリック システムを選択してからノードにリンクすることができます。手順へのリンクについては、以下を参照してください。
