MX2008 전원 계획

참고:

MX2008, MX2010 및 MX2020 라우터는 AC, DC, 240V 중국 및 유니버설 PSM 및 PDM과 동일한 전원 모듈을 지원합니다.

이 항목의 정보는 PSM에 대한 두 입력 등급 중 어느 것이 다양한 구성에 적합한지 확인하는 데 도움이 됩니다. PSM의 최대 출력에서 총 전력 사용량을 빼서 적합성을 결정합니다. 그 후 필요한 입력 전류를 계산합니다. 마지막으로 열 방출을 계산합니다.

전력 시스템 전기 사양에 나열된 최대 입력 전류에 따라 전력을 프로비저닝하는 것이 좋습니다.

전원 요구 사항을 계산하려면 다음 절차를 따르십시오.

1. 전력 요구 사항을 계산합니다.

2. 전력 예산을 평가합니다.

3. 입력 전력을 계산합니다.

4. 냉각 요구 사항에 대한 열 방출(BTU)을 계산합니다.

AC 전원 요구 사항을 계산하려면 다음을 수행합니다.

1. 값을 사용하여 전력(사용량)을 계산합니다( MX2008 AC 전원 요구 사항 참조).

2. 해당하는 경우 각 구성에 대한 예산을 포함하여 전력 예산을 평가하고 필요한 전력을 가용 PDM 옵션의 최대 출력 전력과 대비하여 확인합니다.

   표 1 에는 3상 델타 및 wye 피드 요구 사항, PSM당 최대 입력 및 출력 전력, 전력 효율성이 나와 있습니다.

   표 1: AC 전원 예산 계산

   전원 분배 모듈	PSM당 일반 입력 전력	PSM당 최대 입력 전력	PSM당 최대 출력 전력	전원 공급 장치 모듈 효율성
   3상 델타 AC PDM(시스템당 2개)—50A 피드(입력 #1) 및 25A 피드(입력 #2)	2142W	2800W	2500W	91%
   3단계 wye AC PDM(시스템당 2개)—30A 피드(입력 #1) 및 15A 피드(입력 #2)	2142W	2800W	2500W	91%

3. 3상 델타 AC PDM에 필요한 입력 전력을 계산하려면 아래 절차를 따르십시오( 그림 1 참조).

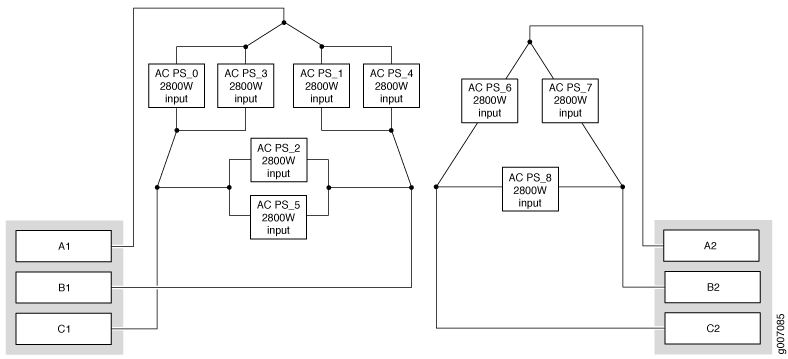

   그림 1: AC PDM 3상 델타 입력 전원

   AC PSM VIN=200-240 단상:

   1. 2개의 AC PSM이 두 줄 사이에 병렬로 연결됩니다.

   2. 단일 AC PSM에 대한 입력 전류의 공칭값은 2800W  / 200V  = 14A 입니다.

   3. 2개의 AC PSM에 대한 공칭값 입력 전류는 2 * 14A  = 28A 입니다.

   4. 라인 전류의 공칭값은 28A  * √3 = 48.5A 입니다.

   5. 입력 1에 대한 현재 등급은 50A 입니다.

   6. 1개의 AC PSM만이 두 라인 간에 연결됩니다.

   7. 단일 AC PSM에 대한 입력 전류의 공칭값은 2800W  / 200V  = 14A 입니다.

   8. 라인 전류의 공칭값은 14A  * √3 = 24.5A 입니다.

   9. 입력 2에 대한 현재 등급은 25A 입니다.

4. 3단계 wye AC PDM에 필요한 입력 전력을 계산하려면 아래 절차를 따르십시오( 그림 2 참조).

   그림 2: AC PDM 3상 Wye 입력 전원

   AC PSM VIN=200-240 단상:

   1. 2개의 AC PSM이 두 줄과 중립 간에 병렬로 연결됩니다.

   2. 단일 AC PSM에 대한 입력 전류의 공칭값은 2800W  / 200V  = 14A 입니다.

   3. 2개의 AC PSM에 대한 공칭값 입력 전류는 2 * 14A  = 28A 입니다.

   4. 라인 전류의 공칭값은 28A 입니다.

   5. 입력 1의 현재 등급은 28A 입니다.

   6. 단 하나의 AC PSM만이 두 줄과 중립 간에 연결됩니다.

   7. 단일 AC PSM에 대한 입력 전류의 공칭값은 2800W  / 200V  = 14A 입니다.

   8. 라인 전류의 공칭값은 14A 입니다.

   9. 입력 2에 대한 현재 등급은 14A 입니다.

5. 열 방출(BTU)을 계산합니다. 표 2와 같이 입력 전력 요구 사항(와트)을 3.41로 곱합니다.

   표 2: AC 열 방출 계산

   전원 분배 모듈	열 방출(시간당 BTU)
   MX2000 3상 델타 AC PDM	최대 전력은 0.91 * 3.41 = BTU/hr로 나눈 값입니다. 입력 전력 = 최대 전력을 0.91로 나눈 값 MX2008 AC 전원 요구 사항을 참조하여 구성 및 온도에 따라 최대 전력을 계산합니다.
   MX2000 3상 와이 AC PDM	최대 전력은 0.91 * 3.41 = BTU/hr로 나눈 값입니다. 입력 전력 = 최대 전력을 0.91로 나눈 값 MX2008 AC 전원 요구 사항을 참조하여 구성 및 온도에 따라 최대 전력을 계산합니다.

참고:

MX2008, MX2010 및 MX2020 라우터는 동일한 전원 모듈(AC/DC PSM 및 AC/DC PDM)을 지원합니다.

이 항목의 정보는 출력 전력이 초과되기 때문에 어떤 PSM이 다양한 구성에 적합한지, 어떤 PSM이 적합하지 않은지를 판단하는 데 도움이 됩니다. PSM의 최대 출력에서 총 전력 사용량을 빼서 적합성을 결정합니다. 그 후 필요한 입력 전류를 계산합니다. 마지막으로 열 방출을 계산합니다. 샘플 구성이 표 3에 제공됩니다.

전력 시스템 전기 규격에 나열된 최대 입력 전류에 따라 전력을 프로비저닝하는 것이 좋습니다( MX2008 DC Power(-48 V) 시스템 전기 사양 및 DC 전력(240V 중국) MX2000 라우터의 서킷 브레이커 요구 사항 참조).

전원 요구 사항을 계산하려면 다음 절차를 따르십시오.

1. 전력 요구 사항을 계산합니다.

2. 전력 예산을 평가합니다.

3. 입력 전력을 계산합니다.

4. 냉각 요구 사항에 대한 열 방출(BTU)을 계산합니다. MX2000 라우터의 DC 전원(240V China) 서킷 브레이커 요구 사항.

MX2008 DC 전원 시스템은 섀시의 FRU에 전원을 제공합니다(전원에 대한 정보는 표 3 참조). 각 전원 시스템은 2개의 DC PDM, 9개의 PSM, 10개의 MPC, 2개의 팬 트레이, 8개의 SFB 및 2개의 RCB로 구성됩니다.

전력 요구 사항을 계산할 때 시스템에 충분한 전력이 있는지 확인해야 합니다.

표 3: MX2008 DC 전원 시스템 샘플 구성

섀시 전원 구성	전원 분배 모듈(PDM)	전원 공급 장치 모듈(PSM)	설명
2개의 PSM, 2개의 RCB, 8개의 SFB 및 2개의 팬 트레이(라인 카드가 설치되지 않음)	PDM 0 및 1	PSM 2개	각 RCB와 SFB가 사용하는 전력은 100W 입니다. 2개 RCB와 8개 SFB가 소모하는 전력은 1KW 입니다. 팬 트레이 0 및 1 에서 소비되는 전력은 각각 1.5KW 입니다. 소비되는 총 전력 킬로와트는 4.0KW 입니다.
라인 카드 10장	PDM 0 및 1	PSM 5개	각 라인 카드는 최대 1KW 를 소비합니다. 2개의 라인 카드 세트마다 1개의 PSM이 필요합니다.
N+1 이중화 시스템(NNSFB, RCB의 경우 이중화), 팬 트레이 2개 중 1개.	PDM 0 및 1	PSM 9개	이는 주요 FRU(RCB, SFB 및 팬 트레이)에 대한 + 중복을 제공하며 N라인 카드의 경우 +1 이중화를 제공합니다.NN

1. 표 4와 같이 MX2008 DC 전원 요구 사항의 값을 사용하여 전력 요구 사항(사용량)을 계산합니다.

   표 4: MX2008 라우터의 일반적인 DC 전원 요구 사항

   구성 요소	모델 번호	91% 효율성의 전력 요구 사항(와트)
   기본 섀시	CHAS-MX2008-BB	–
   팬 트레이	MX2000-FANTRAY-BB	1500 * 2W = 3000W
   Mpc	MPC-3D-16XGE-SFPP	440W * 10 = 4400W
   Adc	Adc	150W * 10 = 1500W
   RCB	REMX2008-X8-64G	100W * 2 = 200W
   SFB—슬롯 0~ 7	MX2008-SFB2	100W * 8 = 800W
   MX2000 DC 전원 시스템(각 PDM 입력에 대한 60A 피드) MX2000 DC 전원 시스템(각 PDM 입력에 대한 80A 피드)		2100W * 8 PSM=16,800W (+ 1 PSM@2100 W 이중 용량) 2500W * 8 PSM=20,000W (+ 1 PSM@2500 W 이중 용량)

2. 해당하는 경우 각 구성에 대한 예산을 포함하여 전력 예산을 평가하고 필요한 전력을 가용 PDM 옵션의 최대 출력 전력과 대비하여 확인합니다.

   표 5 에는 PSM, 최대 출력 전력 및 사용되지 않는 전력(또는 전력 적자)이 나와 있습니다.

   표 5: DC 전원 예산 계산

   전원 공급 장치 모듈	전원 공급 모듈의 최대 출력 전력(와트)	시스템 최대 출력 전력(Watt)—이중 용량 포함
   MX2000 DC PSM 60A (각 입력에 대한 피드)	2100	18,900
   MX2000 DC PSM 80A 또는 DC PSM(240V 중국) (각 입력에 대한 피드)	2500	22,500

3. 입력 전력을 계산합니다. 표 6과 같이 PSM의 효율성에 따라 전체 출력 요구 사항을 나눕니다.

   표 6: DC 입력 전력 계산

   전원 공급 장치 모듈	전원 공급 장치 모듈 효율성	출력 전력 요구 사항(Watt)—PSM당	PSM당 입력 전력 요구 사항(Watt)—
   MX2000 DC PSM 60A	91%	2100	2307
   MX2000 DC PSM 80A 또는 DC PSM(240V 중국)	91%	2500	2747

4. 열 방출(BTU)을 계산합니다. 표 7과 같이 입력 전력 요구 사항(와트)을 3.41로 곱합니다.

   표 7: DC 열 방출 계산

   전원 분배 모듈	열 방출(시간당 BTU)
   MX2000 DC PDM	34.5KW 를 0.91 * 3.41 = 129,280BTU /hr로 나눈 값입니다. 섀시에서 소비되는 34.5KW 의 출력 전력. 이는 섀시가 중복 구성에서 사용할 수 있는 최대 출력입니다. 입력 전력은 16.5를 0.91 = 37.9KW 로 나눈 값입니다.

참고:

MX2008, MX2010 및 MX2020 라우터는 AC, DC, 240V 중국 및 유니버설 PSM 및 PDM과 동일한 전원 모듈을 지원합니다.

이 항목의 정보는 출력 전력이 초과되기 때문에 어떤 PSM이 다양한 구성에 적합한지, 어떤 PSM이 적합하지 않은지를 판단하는 데 도움이 됩니다. PSM의 최대 출력에서 총 전력 사용량을 빼서 적합성을 결정합니다. 그 후 필요한 입력 전류를 계산합니다. 마지막으로 열 방출을 계산합니다. 샘플 구성이 표 8에 제공됩니다.

전력 시스템 전기 규격에 나열된 최대 입력 전류( MX2000 라우터 HVAC/HVDC) 전력 서브시스템 전기 사양 및 고전압 유니버설(HVAC/HVDC) MX2000 라우터를 위한 전원 회로 브레이커 요구 사항)에 따라 전력을 프로비저닝하는 것이 좋습니다.

전원 요구 사항을 계산하려면 다음 절차를 따르십시오.

1. 전력 요구 사항을 계산합니다.

2. 전력 예산을 평가합니다.

3. 입력 전력을 계산합니다.

4. 냉각 요구 사항에 대한 열 방출(BTU)을 계산합니다. MX2000 라우터에 대한 고전압 유니버설(HVAC/HVDC) 전력 회로 차단기 요구 사항.

MX2008 DC 전원 시스템은 섀시의 FRU에 전력을 제공합니다(전원에 대한 정보는표 8 참조). 각 전원 시스템은 2개의 DC PDM, 9개의 PSM, 10개의 MPC, 2개의 팬 트레이, 8개의 SFB 및 2개의 RCB로 구성됩니다.

전력 요구 사항을 계산할 때 시스템에 충분한 전력이 있는지 확인해야 합니다.

표 8: MX2008 전원 시스템 샘플 구성

섀시 전원 구성	전원 분배 모듈(PDM)	전원 공급 장치 모듈(PSM)	설명
2개의 PSM, 2개의 RCB, 8개의 SFB 및 2개의 팬 트레이(라인 카드가 설치되지 않음)	PDM 0 및 1	PSM 2개	각 RCB와 SFB가 사용하는 전력은 100W 입니다. 2개 RCB와 8개 SFB가 소모하는 전력은 1KW 입니다. 팬 트레이 0 및 1 에서 소비되는 전력은 각각 1.5KW 입니다. 소비되는 총 전력 킬로와트는 4.0KW 입니다.
라인 카드 10장	PDM 0 및 1	PSM 5개	각 라인 카드는 최대 1KW 를 소비합니다. 2개의 라인 카드 세트마다 1개의 PSM이 필요합니다.
N+1 이중화 시스템(NNSFB, RCB의 경우 이중화), 팬 트레이 2개 중 1개.	PDM 0 및 1	PSM 9개	이는 주요 FRU(RCB, SFB 및 팬 트레이)에 대한 + 중복을 제공하며 N라인 카드의 경우 +1 이중화를 제공합니다.NN

1. 표 9와 같이 MX2008 고전압 제2세대 유니버설 전력 요구 사항의 값을 사용하여 전력 요구 사항(사용량)을 계산합니다.

   표 9: MX2008 라우터의 일반적인 HVAC/HVDC 전원 요구 사항

   구성 요소	모델 번호	91% 효율성의 전력 요구 사항(와트)
   기본 섀시	CHAS-MX2008-BB	–
   팬 트레이	MX2000-FANTRAY-BB	1500 * 2W = 3000W
   Mpc	MPC-3D-16XGE-SFPP	440W * 10 = 4400W
   Adc	Adc	150W * 10 = 1500W
   RCB	REMX2008-X8-64G	100W * 2 = 200W
   SFB—슬롯 0~ 7	MX2008-SFB2	100W * 8 = 800W
   MX2010 HVAC/HVDC 전원 시스템(섀시 상하부, 각 PDM 입력에 대한 피드 19A )		3000W * 8 PSM=24,000W (+ 1 PSM@3000 W 이중 용량)

2. 해당하는 경우 각 구성에 대한 예산을 포함하여 전력 예산을 평가하고 필요한 전력을 가용 PDM 옵션의 최대 출력 전력과 대비하여 확인합니다.

   표 10 에는 PSM, 최대 출력 전력 및 사용되지 않는 전력(또는 전력 적자)이 나열되어 있습니다.

   표 10: HVAC/HVDC 전원 예산 계산

   전원 공급 장치 모듈	전원 공급 모듈의 최대 출력 전력(와트)	시스템 최대 출력 전력(Watt)—이중 용량 포함
   MX2008 유니버설(HVAC/HVDC) PSM	단일 피드용 3000W  듀얼 피드용 3400W	3000 * 8 PSM = 24,000W (단일 피드) 3400 * 8 PSM = 27,200W (듀얼 피드)

3. 입력 전력을 계산합니다. 표 11에 나와 있는 PSM의 효율성에 따라 전체 출력 요구 사항을 나눕니다.

   표 11: HVAC/HVDC 입력 전력 계산

   전원 공급 장치 모듈	전원 공급 장치 모듈 효율성	PSM당 입력 전력 요구 사항(Watt)—
   MX2008 유니버설(HVAC/HVDC) PSM	91%	단일 피드의 경우 3300W , 듀얼 피드의 경우 3800W

4. 열 방출(BTU)을 계산합니다. 표 12와 같이 입력 전력 요구 사항(와트)을 3.41로 곱합니다.

   표 12: HVAC/HVDC 입력 전력 계산

   로드된 섀시 열 부하	열 방출(시간당 BTU)
   로드된 섀시 구성	34.5KW 를 0.91 * 3.41 = 129,280BTU /hr로 나눈 값입니다. 섀시에서 소비되는 34.5KW 의 출력 전력. 이는 섀시가 중복 구성에서 사용할 수 있는 최대 출력입니다. 입력 전력은 16.5를 0.91 = 37.9KW 로 나눈 값입니다.
