EN ESTA PÁGINA


100 GbE, 40 GbE y 10 GbE

Lea este tema para obtener información sobre la compatibilidad óptica que proporcionan las tarjetas de línea y los dispositivos específicos.

Descripción general

La transmisión óptica aprovecha las propiedades de las ondas de luz, incluidas la amplitud, la fase y la polarización, para optimizar la capacidad de un enlace de fibra óptica.

La óptica es compatible con la Red de Transporte Óptico (OTN), un estándar definido por ITU G.709. El estándar define OTN como un conjunto de elementos de red óptica que están conectados por enlaces de fibra óptica.

La óptica realiza las siguientes funciones en los canales ópticos que transportan las señales del cliente:

  • Transporte

  • Multiplexación

  • Conmutación

  • administración

  • Supervisión

La óptica cierra la brecha entre las redes IP de próxima generación y las redes TDM heredadas. Cuando agrega óptica a una red de multiplexación por división de longitud de onda densa (DWDM), puede administrar fácilmente un canal. Por ejemplo, puede configurar, solucionar problemas o ver alarmas. Es un método estandarizado para el transporte transparente de servicios a través de longitudes de onda ópticas. Por lo tanto, la modificación de la señal del cliente no se produce cuando pasa a través de la red DWDM.

La norma UIT G.709 garantiza:

  • Supervisión del rendimiento y gestión de alarmas según lo especificado en la norma de la UIT.

  • Transporte transparente de señales Ethernet con tramas de la unidad de datos de canal óptico 2 (ODU2) y ODU2e por puerto.

  • Tasa de errores de bits (BER) basada en la corrección de errores previa al reenvío (pre-FEC). El reenrutamiento rápido (FRR) utiliza el BER pre-FEC como una indicación de la condición de un vínculo OTN.

Ventajas

La OTN ofrece los siguientes beneficios:

  • Habilita FEC y, por lo tanto, mejora el rendimiento del sistema.

  • Permite el manejo de alarmas y, por lo tanto, mejora la supervisión del sistema.

  • Protege la red de la mezcla de servicios heterogéneos, ahorra ancho de banda y transfiere cualquier tráfico de forma transparente.

  • Admite vínculos Ethernet dedicados a 1 GbE, 10 GbE, 40 GbE y 100 GbE, lo que mejora la escalabilidad.

Características soportadas

Tabla 1: Características ópticas compatibles

Características

Description

Interfaz

Soporta:

  • Espaciado de canal mínimo de 6,25 GHz y compatible con ITU G.709

  • Estadísticas FEC, FEC genérico, FEC ultraavanzado, FEC mejorado y modos de operación sin FEC

  • Bucle invertido local de GbE, reloj externo.

  • Herramientas de diagnóstico: Circuito cerrado de línea y circuito cerrado local.

Atributos:

  • Los nombres de interfaz comienzan con los prefijos et y ot.

  • Generación y comprobación de secuencias binarias pseudoaleatorias (PRBS) de carga OTN habilitando o deshabilitando PRBS.

  • Las tramas de pausa a nivel de vínculo pueden impedir que la interfaz Ethernet transmita paquetes durante un período configurado.

  • Administración SNMP de la interfaz basada en RFC 3591, Definiciones de objetos administrados para el tipo de interfaz óptica:

    • Establecer funcionalidad

    • MIB de enlace negro de Juniper Networks

    • Óptica MIB

    • FRU MIB

Monitoreo de desempeño (monitoreo de desempeño de 15 minutos y 1 día y estadísticas históricas):

  • Extremo cercano y extremo lejano

  • TCA

  • BER

  • FEC

  • Óptico

Características de L2 y L3

Soporta:

  • Estadísticas MAC, reenrutamiento rápido MPLS, SNMP y control de flujo.

  • Contadores de paquetes de gran tamaño de MAC basados en el valor predeterminado de MTU o en el valor de MTU configurado por el usuario.

  • Dirección de origen por puerto Filtro MAC, dirección por destino Filtro MAC, dirección de origen por interfaz física Filtro MAC, dirección de origen por interfaz lógica Contabilidad MAC y filtro MAC de origen por interfaz física.

  • 802.3 ah OAM y 802.1 ag OAM.

  • Interfaces lógicas en una interfaz física Ethernet agregada.

  • Etiquetado VLAN, etiquetado VLAN flexible, colas por VLAN (mediante el motor de reenvío de paquetes) y etiquetado S-VLAN.

Alarmas de cruce de umbral

Usted recibe TCA cuando cruza un cierto umbral configurable (umbral de medición de extremo cercano o umbral de medición de extremo lejano). El TCA permanece hasta el final del intervalo de 15 minutos para parámetros como OTU y ODU


Alarmas admitidas:

  • Umbral de error de bloque en segundo plano (BBE)

  • Umbral de segundos con errores (ES)

  • Segundo umbral con errores graves (SES)

  • Umbral de segundos no disponibles (UAS)

OTN Alarms and Defects

Tabla 2: Alarmas y defectos de OTN

Alarmas y defectos de OTN

Description

CSF

Error de señal del cliente

LOS

Pérdida de señal

LOF

Pérdida de trama

LOM

Pérdida de multitrama

SSF

Error de señal del servidor

TSF

Error de señal de rastro

OTU-FEC-DEG

FEC degradado

OTU-FEC-EXE

Errores excesivos, FEC_FAIL del transpondedor

OTU-AIS

Señal de indicación de alarma

OTU-BDI

Identificación de defectos hacia atrás

OTU-IAE

Error de alineación entrante

OTU-TTIM

El identificador de punto de acceso de destino [DAPI], el identificador de punto de acceso de origen [SAPI] o ambos no coinciden de lo esperado que se recibirá.

OTU-SD

Degradación de la señal

OTU-SF

Error de señal

ODU-LCK

Activadores de bloqueo de ODU para PM [monitoreo de ruta]

ODU-AIS

Señal de indicación de alarma

ODU-OCI

Indicación de conexión abierta

ODU-BDI

Indicación de defecto hacia atrás

ODU-IAE

Error de alineación entrante

ODU-DAPI-TTIM

DAPI o DAPI/SAPI no coinciden de lo esperado para recibir.

ODU-SAPI-TTIM

SAPI o DAPI/SAPI no coinciden de lo esperado para recibir.

ODU-BEI

Indicación de error hacia atrás

ODU-SSF

Error de señal del servidor

ODU-TSF

Error de señal de rastro

ODU-SD

Degradación de la señal.

ODU-SF

Error de señal

OPU-PTM

No coincide el tipo de carga útil.

PIC compatibles

La Tabla 1 describe los PIC que admiten óptica.

Tabla 3: PIC compatibles
PIC

P1-PTX-24-10G-W-SFPP

PTX3000: Junos OS versión 13.2R2 y posteriores

PTX5000: Junos OS versión 12.3R2 y posteriores

Junos OS versión 13.2R1 y posteriores

P2-100GE-OTN

Junos OS versión 15.1F6

Junos OS versión 16.1R2 y posteriores

Junos OS versión 17.1R1 y posteriores

MIC3-100G-DWDM

Junos OS versión 15.1F5 y 15.1F6

Junos OS versión 17.1R1 y posteriores

PTX-5-100G-WDM

PTX3000: Junos OS versión 15.1F6, Junos OS versión 17.1R1 y posteriores

PTX5000: Junos OS versión 15.1F6, Junos OS versión 17.1R1 y posteriores

Configurar óptica

En este tema se proporciona información sobre cómo configurar la interfaz óptica, las opciones de OTN en una interfaz y las opciones de óptica en una interfaz.

Configurar interfaces.

Para configurar las opciones específicas de la interfaz:

  1. Vaya al nivel jerárquico[edit interface interface-name], donde interface-name está en el formato et-fpc/pic/.port
  2. Configure la opción de etiquetado VLAN en la interfaz OTN para habilitar la recepción y transmisión de tramas etiquetadas con VLAN 802.1Q en la interfaz.
  3. Configure el tamaño de la unidad máxima de transmisión (MTU) en bytes para la interfaz.
  4. Configure un ID de VLAN para la interfaz.
  5. Configure la familia para la interfaz.
  6. Configure una dirección IP para la interfaz.

Configurar las opciones de OTN en el interface

Para configurar las opciones relacionadas con OTN en la interfaz:

  1. Vaya al nivel jerárquico [edit interface interface-name otn-options] :

  2. Habilite el modo OTN como OTU2e, OTU1e u OTU2 para la interfaz.

    Note:

    fixed-stuff-bytes es para la tasa OTU2e, no-fixed-stuff-bytes es para la tasa OTU1e y oc192 es para la tasa OTU2. Las tarifas OTU2e y OTU1e son aplicables para el modo de tramas LAN PHY. OTU2 es aplicable para el modo de trama WAN PHY. El modo de encuadre se establece mediante la instrucción de set interfaces framing configuración.

  3. Habilite el láser en la interfaz OTN. El láser está desactivado de forma predeterminada para todas las interfaces OTN.

  4. Establezca un identificador de seguimiento de rastro para el punto de acceso de origen y para el punto de acceso de destino para ODU y OTU en la interfaz OTN.

  5. Ignore el desencadenante del defecto o establezca el tiempo de espera.

    Configure el tiempo de espera para el desencadenante de defectos como:

    • up with a value: espere el retraso del tiempo de espera antes de borrar la alarma cuando el defecto esté ausente en la interfaz OTN.

    • abajo con un valor: espere el retraso del tiempo de espera antes de activar la alarma cuando se produzca un defecto en la interfaz OTN.

  6. Active las alarmas de cruce de umbral para la interfaz OTN junto con el desencadenador del defecto.

  7. Establezca los bytes de encabezado OTN como un tipo de carga de transmisión de 0 bytes a 255 bytes para los paquetes que se transmiten en la interfaz OTN.

  8. Configure el modo de corrección de errores hacia adelante (FEC) como corrección genérica de errores hacia adelante (GFEC), corrección de errores hacia adelante mejorada (EFEC), corrección de errores ultra directa (UFEC) o sin FEC (ninguno) para la interfaz OTN.

  9. Habilite una acción consecuente como se indica en el estándar UIT-T G.798 para la discrepancia del identificador de seguimiento de rastros (TTIM) de ODU en la interfaz OTN.

  10. Habilite una acción consecuente como se indica en la norma UIT-T G.798 para la discrepancia del identificador de rastreo de rastros (TTIM) de OTU en la interfaz OTN.

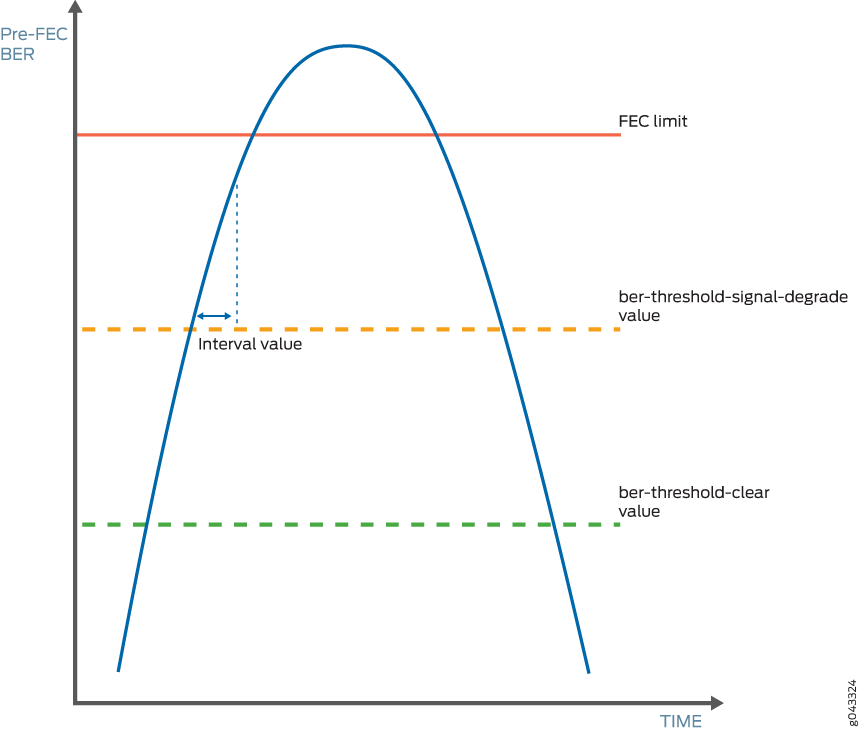

  11. Configure el valor umbral para la degradación de la señal cuando sea necesario activar una alarma. Configure el valor de umbral después de la degradación de la señal cuando sea necesario borrar la alarma. Cuando configure el intervalo junto con la ber-threshold-signal-degrade value instrucción, la tasa de error de bits (BER) debe permanecer por encima del umbral de degradación de la señal para el intervalo configurado después del cual se activa la alarma. Cuando el intervalo se configura junto con la ber-threshold-clear value instrucción, BER debe permanecer por debajo del umbral claro para el intervalo configurado después del cual se borra la alarma.

  12. Habilite las siguientes acciones para la preemptive-fast-reroute instrucción:

    • FRR hacia atrás: inserte el estado pre-FEC local en las tramas OTN transmitidas y supervise las tramas OTN recibidas para el estado pre-FEC.

    • Monitorización de la degradación de la señal de tramas OTN pre-FEC.

Configurar las opciones ópticas en la interfaz

Para configurar las opciones específicas de óptica en la interfaz:

  1. Especifique el formato de modulación en el nivel de jerarquía [edit interface interface-name optics-options].

  2. Especifique la codificación.

  3. Especifique la potencia de salida del láser de transmisión óptica en dBm en el nivel de jerarquía [edit interface interface-name optics-options]. El valor predeterminado de salida láser de transmisión es 0 dBm.

  4. Especifique la longitud de onda de la óptica en nanómetros.

See Also

Opciones ópticas y OTN admitidas

Lea este tema para obtener información acerca de las opciones de óptica admitidas y OTN en dispositivos específicos.

Opciones de OTN admitidas en enrutadores ACX6360 y ACX5448

Tabla 4 enumera las instrucciones compatibles con los enrutadores ACX6360 y ACX5448 de Juniper Networks® en el nivel jerárquico [edit interfaces interface-name otn-options] . Tenga en cuenta que el término NA denota que la instrucción no es aplicable para ese componente en particular:

Tabla 4: Instrucciones admitidas en enrutadores ACX6360 y ACX5448

Declaración

Opciones

ACX6360

(18.3R1)

ACX5448

(19.2R1)

bytes (otn-options)

transmit-payload- type value

Sí

Sí

insert- odu-lck

-

Sí

Sí

insert- odu-oci

-

Sí

Sí

is-ma | no-is-ma

-

Sí

Sí

line-loopback | no-line-loopback

-

Sí

Sí

local-loopback | no-local-loopback

-

Sí

Sí

odu-ttim-action- enable | no-odu-ttim-action- enable

-

Sí

Sí

otu-ttim-action- enable | no-otu-ttim-action- enable

-

Sí

Sí

prbs | no-prbs

-

Sí

Sí

preemptive-fast- reroute

backward-frr -enable | no-backward-frr- enable

Sí

Sí

signal- degrade- monitor- enable | no-signal- degrade- monitor-enable

Sí

Sí

odu-backward- frr-enable | no-odu-backward- frr-enable

No

No

odu-signal-degrade- monitor-enable | no-odu-signal-degrade- monitor-enable

No

No

tca

odu-tca-bbe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-bbe-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-es (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-es-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-ses (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-ses-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-uas (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-bbe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-bbe-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-es (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-es-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-ses (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-ses-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-uas (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-uas-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

trigger trigger-identifier

oc-lof (hold-time (down | up) | ignore)

Sí

Sí

oc-lom (hold-time (down | up) | ignore)

Sí

Sí

oc-tsf (hold-time (down | up) | ignore)

Sí

Sí

odu-ais (hold-time (down | up) | ignore)

Sí

Sí

odu-bdi (hold-time (down | up) | ignore)

Sí

Sí

odu-bei (hold-time (down | up) | ignore)

Sí

Sí

odu-iae (hold-time (down | up) | ignore)

Sí

Sí

odu-lck (hold-time (down | up) | ignore)

Sí

Sí

odu-oci (hold-time (down | up) | ignore)

Sí

Sí

odu-sd (hold-time (down | up) | ignore)

Sí

Sí

odu-ttim

Sí

Sí

opu-ptim (hold-time (down | up) | ignore)

Sí

Sí

otu-ais (hold-time (down | up) | ignore)

Sí

Sí

otu-bdi (hold-time (down | up) | ignore)

Sí

Sí

otu-iae (hold-time (down | up) | ignore)

Sí

Sí

otu-sd (hold-time (down | up) | ignore)

Sí

Sí

otu-ttim (hold-time (down | up) | ignore)

Sí

Sí

tti tti-identifier

odu-dapi identifier

Sí

Sí

odu-expected- receive-dapi identifier

Sí

Sí

odu-expected- receive-sapi identifier

Sí

Sí

odu-sapi identifier

Sí

Sí

otu-dapi identifier

Sí

Sí

otu-expected- receive-dapi identifier

Sí

Sí

otu-expected- receive-sapi identifier

Sí

Sí

otu-sapi identifier

Sí

Sí

Consulte también

Opciones de OTN admitidas en enrutadores de la serie MX

Tabla 5 enumera las instrucciones compatibles con las MIC de 100 Gigabit Ethernet de los enrutadores universales serie MX de Juniper Networks® en el nivel jerárquico [edit interfaces interface-Nome otn-options] .

Tabla 5: Declaraciones compatibles con las MIC de 100 Gigabit Ethernet en enrutadores de la serie MX

Declaración

Opciones

MIC6-100G-CFP2(MX2010 / MX2020)

(13.3R3)

MIC3-100G-DWDM (MX240, MX480, MX960, MX2010 y MX2020)

(15.1F5)

bytes

transmit-payload-type value

No

Sí

fec

(efec | gfec | gfec-sdfec | hgfec| none | dsfec| ufec)

Sí

(ufec)

Sí

(gfec,hgfec,)sdfec

insert- odu-lck

-

Sí

Sí

insert- odu-oci

-

Sí

Sí

is-ma | no-is-ma

-

Sí

Sí

laser-eNoble | no-laser-eNoble

-

Sí

Sí

line-loopback | no-line-loopback

-

Sí

Sí

local-loopback | no-local-loopback

-

Sí

Sí

odu-delay- maNogement

bypass | no-bypass

No

Sí

monitor- end-point | no-monitor-end-point

No

Sí

number- of-frames value

No

Sí

no-start- measurement | start- measurement

No

Sí

sigNol-degrade

ber-threshold -clear value

Sí

Sí

ber-threshold -sigNol-degrade value

Sí

Sí

interval value

Sí

Sí

odu-ttim-action- eNoble | no-odu-ttim-action- eNoble

-

Sí

Sí

otu-ttim-action- eNoble | no-otu-ttim-action- eNoble

-

Sí

Sí

prbs | no-prbs

-

Sí

Sí

preemptive-fast- reroute

backward-frr -eNoble | no-backward-frr- eNoble

Sí

Sí

sigNol- degrade- monitor- eNoble | no-sigNol- degrade- monitor-eNoble

Sí

Sí

odu-backward-frr-eNoble | no-odu-backward-frr-eNoble

No

Sí

odu-sigNol-degrade- monitor-eNoble | no-odu-sigNol-degrade- monitor-eNoble

No

Sí

rate

fixed-stuff-bytes | no-fixed-stuff-bytes

Sí

Sí

oc192

Sí

Sí

otu4

Sí

Sí

pass-through

Sí

(pass-through)

Sí

(pass-through)

sigNol-degrade

ber-threshold-clear value

Sí

Sí

ber-threshold-sigNol-degrade value

Sí

Sí

interval value

Sí

Sí

q-threshold-sigNol-degrade

No

Sí

q-threshold-sigNol-degrade-clear

No

Sí

tca

odu-tca-bbe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-bbe-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-es (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-es-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-ses (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-ses-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

odu-tca-uas (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-bbe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-bbe-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-es (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-es-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-fec-ber (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-ses (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-ses-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-uas (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

otu-tca-uas-fe (eNoble-tca | no-eNoble-tca | threshold | threshold-24hrs)

Sí

Sí

Monitoreo del transporte

-

No

Sí

trigger trigger-identifier

oc-lof (hold-time (down | up) | ignore)

Sí

Sí

oc-lom (hold-time (down | up) | ignore)

Sí

Sí

oc-los (hold-time (down | up) | ignore)

Sí

Sí

oc-tsf (hold-time (down | up) | ignore)

No

Sí

oc-wavelength-lock (hold-time (down | up) | ignore)

No

Sí

odu-ais (hold-time (down | up) | ignore)

Sí

Sí

odu-bdi (hold-time (down | up) | ignore)

Sí

Sí

odu-bei (hold-time (down | up) | ignore)

Sí

Sí

odu-iae (hold-time (down | up) | ignore)

Sí

Sí

odu-lck (hold-time (down | up) | ignore)

Sí

Sí

odu-oci (hold-time (down | up) | ignore)

Sí

Sí

odu-sd (hold-time (down | up) | ignore)

Sí

Sí

odu-tca-es

Sí

No

odu-tca-ses

Sí

No

odu-tca-uas

Sí

No

odu-ttim

Sí

Sí

opu-ptim (hold-time (down | up) | ignore)

Sí

Sí

otu-ais (hold-time (down | up) | ignore)

Sí

Sí

otu-bdi (hold-time (down | up) | ignore)

Sí

Sí

otu-fec-deg (hold-time (down | up) | ignore)

No

Sí

otu-fec-exe (hold-time (down | up) | ignore)

No

Sí

otu-iae (hold-time (down | up) | ignore)

Sí

Sí

otu-sd (hold-time (down | up) | ignore)

Sí

Sí

odu-tca-es

Sí

No

odu-tca-ses

Sí

No

odu-tca-uas

Sí

No

otu-ttim (hold-time (down | up) | ignore)

Sí

Sí

tti tti-identifier

odu-dapi identifiery

Sí

Sí

odu-dapi-first-byte-nul | no-odu-dapi-first-byte-nul

No

Sí

odu-expected-receive-dapiidentifier

Sí

Sí

odu-expected-receive-dapi-first-byte-nul| no-odu-expected-receive-dapi-first-byte-nul

No

Sí

odu-expected-receive-sapi identifier

Sí

Sí

odu-sapi identifiery

Sí

Sí

odu-sapi-first-byte-nul | no-odu-sapi-first-byte-nul

No

Sí

otu-dapi identifier

Sí

Sí

otu-dapi-first-byte-nul | no-otu-dapi-first-byte-nul

No

Sí

otu-expected- receive-dapi identifier

Sí

Sí

otu-expected-receive-dapi-first-byte-nul| no-odu-expected-receive-dapi-first-byte-nul

No

Sí

otu-expected- receive-sapi identifier

Sí

Sí

otu-expected-receive-sapi-first-byte-nul| no-odu-expected-receive-dapi-first-byte-nul

No

Sí

otu-sapi identifier

Sí

Sí

otu-sapi-first-byte-nul

No

Sí

Consulte también

Opciones de OTN admitidas en enrutadores de la serie PTX

Tabla 6 enumera las instrucciones compatibles con las PIC de 100 Gigabit Ethernet en enrutadores de la serie PTX de Juniper Networks® en el nivel jerárquico [edit interfaces interface-name otn-options] .

Tabla 6: Instrucciones admitidas en PIC de Ethernet de 100 Gigabit en enrutadores de la serie PTX

Declaración

Opciones

P1-PTX-2-100G-WDM (PTX5000 / PTX3000)

(13.2R1 / 13.3R1)

P2-100GE-OTN (PTX5000)

(14,1R2 / 14.2R1)

P1-PTX-24-10G-W-SFPP (PTX5000)

(14,2R1)

PTX10K-LC1104 (PTX10008 y PTX10016)

(18.3R1)

bytes (otn-options)

transmit-payload- type value

Sí

Sí

Sí

Sí

fec

(efec | gfec | gfec-sdfec | none | ufec)

Sí

Sí

(gfec, none)

Sí

Sí

insert- odu-lck

-

Sí

Sí

Sí

Sí

insert- odu-oci

-

Sí

Sí

Sí

Sí

is-ma | no-is-ma

-

Sí

NA

Sí

Sí

laser-enable | no-laser-enable

-

Sí

Sí

Sí

Sí

line-loopback | no-line-loopback

-

Sí

Sí

Sí

Sí

local-loopback | no-local-loopback

-

Sí

Sí

Sí

Sí

odu-delay- management

bypass | no-bypass

Sí

No

No

Sí

monitor- end-point | no-monitor-end-point

Sí

No

No

Sí

number- of-frames value

Sí

No

No

Sí

no-start- measurement | start- measurement

Sí

No

No

Sí

odu-signal- degrade

ber-threshold -clear value

No

No

Sí

No

Sí

ber-threshold -signal-degrade value

No

No

Sí

No

Sí

interval value

No

Sí

No

Sí

odu-ttim-action- enable | no-odu-ttim-action- enable

-

Sí

Sí

Sí

Sí

otu-ttim-action- enable | no-otu-ttim-action- enable

-

Sí

Sí

Sí

Sí

prbs | no-prbs

-

Sí

Sí

Sí

Sí

preemptive-fast- reroute

backward-frr -enable | no-backward-frr- enable

Sí

Sí

Sí

Sí

signal- degrade- monitor- enable | no-signal- degrade- monitor-enable

Sí

Sí

Sí

Sí

odu-backward- frr-enable | no-odu-backward- frr-enable

No

Sí

No

Sí

odu-signal-degrade- monitor-enable | no-odu-signal-degrade- monitor-enable

No

Sí

No

Sí

rate

fixed-stuff-bytes | no-fixed-stuff-bytes

Sí

No

Sí

Sí

oc192

Sí

No

Sí

Sí

otu4

Sí

Sí

No

Sí

pass-through | no-pass-through

Sí

No

No

Sí

signal-degrade

ber-threshold-clear value

Sí

Sí

Sí

Sí

ber-threshold-signal-degrade value

Sí

Sí

Sí

Sí

interval value

Sí

Sí

Sí

Sí

tca

odu-tca-bbe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

odu-tca-bbe-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

odu-tca-es (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

odu-tca-es-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

odu-tca-ses (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

odu-tca-ses-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

odu-tca-uas (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

otu-tca-bbe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

otu-tca-bbe-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

otu-tca-es (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

otu-tca-es-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

otu-tca-fec-ber (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

otu-tca-ses (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

otu-tca-ses-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

otu-tca-uas (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Sí

Sí

Sí

otu-tca-uas-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

No

Sí

Sí

Monitoreo del transporte

-

No

No

Sí

Sí

trigger trigger-identifier

oc-lof (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

oc-lom (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

oc-los (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

oc-tsf (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

oc-wavelength-lock (hold-time (down | up) | ignore)

Sí

No

Sí

Sí

odu-ais (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-bdi (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-bei (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-iae (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-lck (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-oci (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-sd (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

odu-ttim

Sí

Sí

Sí

Sí

opu-ptim (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-ais (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-bdi (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-fec-deg (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-fec-exe (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-iae (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-sd (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

otu-ttim (hold-time (down | up) | ignore)

Sí

Sí

Sí

Sí

tti tti-identifier

odu-dapi identifier

Sí

14.1R2

14.2

Sí

Sí

odu-expected- receive-dapi identifier

Sí

Sí

Sí

Sí

odu-expected- receive-sapi identifier

Sí

Sí

Sí

Sí

odu-sapi identifier

Sí

Sí

Sí

Sí

otu-dapi identifier

Sí

Sí

Sí

Sí

otu-expected- receive-dapi identifier

Sí

Sí

Sí

Sí

otu-expected- receive-sapi identifier

Sí

Sí

Sí

Sí

otu-sapi identifier

Sí

Sí

Sí

Sí

Consulte también

Opciones ópticas admitidas en enrutadores ACX6360 y ACX5448-D

Tabla 7 enumera las instrucciones compatibles con los enrutadores ACX6360 y ACX5448-D en el [edit interfaces interface-name optics-options] nivel jerárquico.

Tabla 7: Instrucciones admitidas en enrutadores ACX6360 y ACX5448-D

Declaración

Opciones

Lanzamiento

(18.2R1, 18.3R1 y 19.2R1-S1)

Interfaces soportadas

Fec

sdfec | sdfec15

Sí

Ot

Alta polarización

-

Sí

Ot

laser-enable | no-laser-enable

-

Sí

Ot

los-alarm-threshold

-

Sí

Ot

los-warn-threshold

-

Sí

Ot

formato de modulación

(16qam | 8qam | qpsk)

Sí

Ot

signal-degrade

ber-threshold-clear value

Sí

Ot

ber-threshold-signal-degrade value

Sí

interval value

Sí

q-threshold-signal-degrade

Sí

q-threshold-signal-degrade-clear

Sí

tca

carrier-frequency-offset-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Ot

carrier-frequency-offset-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

fec-ber (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

fec-corrected-errors-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

fec-ucorrected-words-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

laser-frequency-error-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

laser-frequency-error-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

pam-histogram-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

residual-isi-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

residual-isi-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

rx-power-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

rx-power-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

snr-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

tec-current-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

tec-current-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

temperature-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

temperature-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

tx-power-high-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

tx-power-low-tca (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Potencia TX

Dbm

Sí

Ot

longitud de onda

nm

Sí

Ot

Consulte también

Opciones ópticas admitidas en enrutadores de las series PTX10008 y PTX10016

Tabla 8 enumera las instrucciones compatibles con el enrutador PTX10008 de Juniper Networks® y el enrutador de la serie PTX10016 de Juniper Networks® en el nivel jerárquico [edit interfaces interface-name optics-options] .

Tabla 8: Instrucciones admitidas en enrutadores de las series PTX10008 y PTX10016

Declaración

Opciones

Lanzamiento

(18.3R1)

Interfaces soportadas

alarma de poca luz

Enlace hacia abajo | syslog

Sí

Ot

TCA carrier-frequency-offset-high-tca

(enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Ot

Potencia TX

Dbm

Sí

Ot

advertencia advertencia con poca luz

Enlace hacia abajo | syslog

Sí

Ot

laser-enable | no-laser-enable

-

Sí

Ot

line-loopback | no-line-loopback

-

Sí

Ot

prbs | no-prbs

-

Sí

Ot

signal-degrade

ber-threshold-clear value

Sí

Ot

ber-threshold-signal-degrade value

Sí

interval value

Sí

tca

odu-tca-bbe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

Ot

odu-tca-bbe-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

odu-tca-es (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

odu-tca-es-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

odu-tca-ses (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

odu-tca-ses-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

odu-tca-uas (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-bbe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-bbe-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-es (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-es-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-ses (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-ses-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-uas (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

otu-tca-uas-fe (enable-tca | no-enable-tca | threshold | threshold-24hrs)

Sí

trigger trigger-identifier

oc-lof (hold-time (down | up) | ignore)

Sí

Ot

oc-lom (hold-time (down | up) | ignore)

Sí

oc-los (hold-time (down | up) | ignore)

Sí

oc-tsf (hold-time (down | up) | ignore)

Sí

oc-wavelength-lock (hold-time (down | up) | ignore)

Sí

odu-ais (hold-time (down | up) | ignore)

Sí

odu-bdi (hold-time (down | up) | ignore)

Sí

odu-bei (hold-time (down | up) | ignore)

Sí

odu-iae (hold-time (down | up) | ignore)

Sí

odu-lck (hold-time (down | up) | ignore)

Sí

odu-oci (hold-time (down | up) | ignore)

Sí

odu-sd (hold-time (down | up) | ignore)

Sí

odu-ttim

Sí

opu-ptim (hold-time (down | up) | ignore)

Sí

otu-ais (hold-time (down | up) | ignore)

Sí

otu-bdi (hold-time (down | up) | ignore)

Sí

otu-fec-deg (hold-time (down | up) | ignore)

Sí

otu-fec-exe (hold-time (down | up) | ignore)

Sí

otu-iae (hold-time (down | up) | ignore)

Sí

otu-sd (hold-time (down | up) | ignore)

Sí

otu-ttim (hold-time (down | up) | ignore)

Sí

Consulte también

Corrección de errores hacia adelante y tasa de errores de bits

Las interfaces OTN utilizan BER de corrección de errores pre-forward (pre-FEC) para monitorear la condición de un vínculo OTN. Lea este tema para obtener más información sobre cómo se vincula OTN y los modos FEC admitidos en los dispositivos.

Descripción general

Las interfaces ópticas de la serie PTX admiten la supervisión del estado de un vínculo óptico mediante la tasa de error de corrección de errores (BER) de corrección de errores pre-forward (pre-FEC). Los siguientes PIC admiten el monitoreo BER pre-FEC:

  • P1-PTX-2-100G-WDM

  • P2-100GE-OTN

  • P1-PTX-24-10G-W-SFPP

Los PIC utilizan la corrección de errores hacia adelante (FEC) para corregir errores de bits en los datos recibidos. Mientras el BER pre-FEC esté por debajo del límite FEC, todos los errores de bits se identifican y corrigen correctamente y, por lo tanto, no se produce ninguna pérdida de paquetes. El sistema monitorea el BER pre-FEC en cada puerto. Esto proporciona una advertencia temprana de la degradación del enlace. Mediante la configuración de un umbral e intervalo BER pre-FEC adecuados, se habilita la PIC para que realice acciones preventivas antes de que se alcance el límite FEC. Si combina la lógica del umbral BER pre-FEC con el reenrutamiento rápido MPLS, puede evitar o minimizar la pérdida de paquetes.

Debe especificar tanto el umbral de degradación de la señal (ber-threshold-signal-degrade) como el intervalo (intervalo) para la interfaz. El umbral define los criterios BER para una condición de degradación de señal y el intervalo define la duración mínima durante la cual el BER debe superar el umbral antes de que se active una alarma. La relación entre el umbral y el intervalo se ilustra en Figura 1. Después de activar una alarma, si el BER vuelve a un nivel por debajo del valor de umbral claro (ber-threshold-clear), la alarma se borra.

Figura 1: Monitoreo BER pre-FECMonitoreo BER pre-FEC

Con la supervisión BER pre-FEC habilitada, cuando se alcanza el umbral de degradación de señal pre-FEC BER configurado, el PIC detiene el reenvío de paquetes a la interfaz remota y genera una alarma de interfaz. Los paquetes de entrada se siguen procesando. Si se utiliza la supervisión BER pre-FEC con el reenrutamiento rápido MPLS u otro método de protección de vínculos, el tráfico se redirige a una interfaz diferente.

También puede configurar el reenrutamiento rápido hacia atrás para insertar el estado pre-FEC local en las tramas ópticas transmitidas, notificando a la interfaz remota la degradación de la señal. La interfaz remota puede utilizar la información para redirigir el tráfico a una interfaz diferente. Si utiliza la supervisión BER pre-FEC junto con el reenrutamiento rápido hacia atrás, la notificación de la degradación de la señal y el reenrutamiento del tráfico se produce en menos tiempo del requerido a través de un protocolo de capa 3.

Incluya las instrucciones y backward-frr-enable en el nivel jerárquico para habilitar la supervisión BER previa a FEC signal-degrade-monitor-enable y el [edit interfaces interface-name otn-options preemptive-fast-reroute] reenrutamiento rápido hacia atrás.

Nota:

Cuando configure la supervisión de degradación de señal BER pre-FEC, se recomienda configurar las signal-degrade-monitor-enable instrucciones y las backward-frr-enable instrucciones.

También puede configurar los umbrales BER pre-FEC que generan o borran una alarma de degradación de señal y el intervalo de tiempo para los umbrales. Si los umbrales BER y el intervalo no están configurados, se utilizan los valores predeterminados.

Cuando una alarma de degradación de señal recibida está activa y la reenrutamiento rápido hacia atrás está habilitada, se inserta un indicador específico en la sobrecarga óptica transmitida. El PIC remoto en el extremo opuesto del vínculo monitorea la sobrecarga óptica, lo que permite que ambos extremos inicien el reenrutamiento del tráfico en caso de una condición de degradación de la señal. Cuando se borra la condición de degradación de la señal, el indicador de sobrecarga vuelve a su estado normal.

El valor del umbral de degradación de señal BER pre-FEC define una cantidad específica de margen del sistema en relación con el límite de corrección BER (o límite FEC) del decodificador FEC receptor del PIC. Cada PIC tiene un límite de FEC establecido: es intrínseco a la implementación del decodificador FEC.

Nota:

Los ejemplos a continuación utilizan mediciones defactor Q 2 (también conocidas como factor Q). El factor Q2 se expresa en unidades de decibelios en relación con un factor Q2 de cero (dBQ). El factorQ 2 le permite describir el margen del sistema en términos lineales en contraste con los valores BER, que son de naturaleza no lineal. Después de determinar los umbrales, debe convertir los valores de umbral de Q2 factor a BER para introducirlos en la CLI mediante notación científica. BER se puede convertir a Q2-factor usando la siguiente ecuación:

Consejo:

Para convertir entre Q2-factor y BER en un programa de hoja de cálculo, puede aproximar los valores mediante las siguientes fórmulas:

  • Para calcular el factor Q2:

  • Para calcular el BER:

Incluya las ber-threshold-signal-degradeinstrucciones, ber-threshold-clear, y interval en el nivel de [edit interfaces interface-name otn-options signal-degrade] jerarquía para configurar los umbrales BER y el intervalo de tiempo.

Nota:

La configuración de un umbral BER alto para la degradación de la señal y un intervalo largo podría hacer que el registro interno del contador esté saturado. El enrutador ignora dicha configuración y, en su lugar, se utilizan los valores predeterminados. Se registra un mensaje de registro del sistema para este error.

Degradación de la señal y borrado de los valores umbral para PIC

Tabla 9 muestra la relación entre el límite fijo de FEC, el umbral de degradación de señal configurable y el umbral claro configurable para diferentes PIC. En este ejemplo, se ha establecido aproximadamente 1 dBQ de margen del sistema entre el límite FEC, el umbral de degradación de señal y el umbral claro.

Tabla 9: Ejemplo: degradación de la señal y borrado de valores umbral a 1 dBQ

PIC

Tipo de FEC

Límite de FEC

Umbral de degradación de señal

Umbral claro
Q2 factores BER Q2 factores BER Q2 factores BER

P1-PTX-2-100G-WDM

SD-FEC

6,7 dBQ

1.5E–2

7,7 dBQ

7.5E–3

8,7 dBQ

3.0E–3

P2-100GE-OTN

G.709 GFEC

11,5 dBQ

8.0E–5

12,5 dBQ

1.1E–5

13,5 dBQ

1.0E–6

P1-PTX-24-10G-W-SFPP

G.975.1 I.4 (UFEC)

9,1 dBQ

2.2E–3

10,1 dBQ

6.9E–4

11,1 dBQ

1.6E–4

G.975.1 I.7 (EFEC)

9,6 dBQ

1.3E–3

10,6 dBQ

3.6E–4

11,6 dBQ

7.5E–5

G.709 GFEC

11,5 dBQ

8,0E–5

12,5 dBQ

1.1E–5

13,5 dBQ

1,0E–6

Para ajustar el umbral de degradación de la señal, primero debe decidir un nuevo objetivo de margen del sistema y luego calcular el valor BER respectivo (usando la ecuación para convertir de Q2 factor a BER). Tabla 10 muestra los valores si se requieren 3 dBQ de margen del sistema en relación con el límite FEC para el umbral de degradación de la señal (manteniendo el umbral claro en 1 dBQ en relación con el umbral de degradación de la señal).

La elección del margen del sistema es subjetiva, ya que es posible que desee optimizar sus umbrales en función de diferentes características de vínculo y objetivos de tolerancia a fallos y estabilidad. Para obtener orientación sobre cómo configurar la supervisión BER previa a la FEC y los umbrales BER, comuníquese con su representante de Juniper Networks.

Tabla 10: Ejemplo: degradación de la señal y eliminación de umbrales después de la configuración

PIC

Tipo de FEC

Límite de FEC

Umbral de degradación de señal

Umbral claro
Q2 factores BER Q2 factores BER Q2 factores BER

P1-PTX-2-100G-WDM

SD-FEC

6,7 dBQ

1,5E–2

9,7 dBQ

1.1E–3

10,7 dBQ

2.9E–4

P2-100GE-OTN

G.709 GFEC

11,5 dBQ

8,0E–5

14,5 dBQ

4.9E–8

15,5 dBQ

1.1E–9

P1-PTX-24-10G-W-SFPP

G.975.1 I.4 (UFEC)

9,1 dBQ

2.2E–3

12,1 dBQ

2.8E–5

13,1 dBQ

3.1E–6

G.975.1 I.7 (EFEC)

9,6 dBQ

1.3E–3

12,6 dBQ

1.1E–5

13,6 dBQ

9.1E–7

G.709 GFEC

11,5 dBQ

8,0E–5

14,5 dBQ

4.8E–8

15,5 dBQ

1.1E–9

Modos de corrección de errores hacia adelante admitidos

En esta sección se describen los modos FEC admitidos en diferentes enrutadores a nivel [edit interfaces interface-name otn-options] .

Enrutadores serie MX

Tabla 11: Modos FEC compatibles con los enrutadores de la serie MX

Tarjeta de línea

Modo FEC

Velocidad del puerto

MPC5E-40G10G

(gfec | efec | none | ufec)

10G

MPC5E-100G10G

(gfec | efec | none | ufec)

10G y 100G (solo GFEC)

MIC6-10G-OTN

(gfec | efec | none | ufec)

10G

MIC6-100G-CFP2

(gfec | none )

100G (solo GFEC)

MIC3-100G-DWDM

gfec | hgfec | sdfec

100G

Enrutadores de la serie PTX

Tabla 12: Modos FEC admitidos en enrutadores de la serie PTX

Tarjeta de línea

 Modo FEC Velocidad del puerto
P1-PTX-24-10G-W-SFPP

(gfec | efec | none | ufec)

10G
P2-10G-40G-QSFPP

(gfec | efec | none | ufec)

10G
P2-100GE-OTN

(gfec | ninguno)

100G (solo GFEC)
P1-PTX-2-100G-WDM

(gfec-sdfec)

100G
PTX-5-100G-WDM

(GFEC | SDFEC)

100G
Tabla 13: Enrutadores serie ACX

Dispositivo

 Modo FEC Formato de modulación Velocidad del puerto
, ACX5448-D

SDFEC

QPSK

100G
, ACX5448-D

sdfec15

QPSK

100G
ACX5448-D

hgfec

QPSK

100G
, ACX5448-D SDFEC15

8-QAM

200 G

, ACX5448-D SDFEC15

16-QAM

200 G

Consulte también

Medición del retraso de ruta de ODU para la supervisión del rendimiento

Lea este tema para comprender la medición del retraso de ruta de ODU y la supervisión del rendimiento.

Descripción general

La supervisión del rendimiento es un requisito importante en cualquier red, incluidas las redes ópticas. Los parámetros clave que afectan al rendimiento son la tasa de error de bits (BER) y el retardo. Los retrasos en la comunicación de datos a través de una red afectan a la latencia de la red. La latencia de red es el tiempo que tarda un paquete de datos en viajar de un punto designado a otro. Si hay menos retrasos, la latencia de red es baja. Puede medir la latencia enviando un paquete y luego recibiéndolo a medida que se le devuelve; El tiempo necesario para el viaje de ida y vuelta indica la latencia.

La medición de retardo de ruta de la unidad de datos de canal óptico (ODU) ofrece medición de retardo en servicio. El retardo (o latencia) se mide transmitiendo un patrón conocido (patrón de medición de retardo) en un bit seleccionado del campo de medición de retardo (DM) y midiendo el número de tramas que se pierden cuando se recibe el patrón de medición de retardo en el extremo transmisor. Por ejemplo, si el bit de medición del retardo transmitido es 1 1 1 1 1 1 1 1 1 0 0 y el bit de medición del retardo recibido es 1 1 1 0 0 0 0 0 0 0 0, la medición del retardo comienza en el fotograma 2 y termina en el fotograma 8. Esto se puede detectar por el cambio de valor entre el bit transmitido y el bit recibido.

El resultado de la medición del retardo es de 6 fotogramas (8 - 2).

Directrices para configurar la medición de retardo

Siga estas directrices para asegurarse de obtener una medición de retardo precisa al configurar la medición de retardo en servicio:

  • No se admite la medición de retardo unidireccional. La medición de retardo en servicio es específica para la medición de retardo de ida y vuelta y solo para unidades de datos de canal óptico.

  • La medición del retardo en diferentes fotogramas para el MIC y el PIC es diferente. Por lo tanto, los valores de medición de retardo son diferentes.

  • La resistencia no se admite para la medición del retardo de ruta.

  • Los vínculos en las interfaces local y remota deben estar activos antes de configurar la medición de retraso.

  • No realice pruebas de medición de retardo cuando se inyecten señales de mantenimiento de ODU.

  • No configure el circuito cerrado local ni el circuito cerrado de red con circuito cerrado remoto porque los datos de circuito cerrado se sobrescriben mediante el patrón de medición de retraso.

  • Si se produce un error de vínculo después de empezar a medir el retraso, se producirá un error en la medición del retraso. Debe volver a habilitar la medición de retraso en la interfaz local para medir el retraso.

Habilitación de la medición del retraso de ruta de ODU

La medición de retardo está desactivada de forma predeterminada. En este tema se explican los pasos generales para medir el retardo de ruta de las unidades de datos de canal óptico (ODU) en redes de transporte óptico (OTN). En primer lugar, habilite el circuito cerrado remoto en la interfaz remota y confirme la configuración. Esto permite que la interfaz remota retroceda el patrón de medición de retardo a la interfaz local. A continuación, inicie la medición de retardo en la interfaz local y vea los resultados.

Nota:

No habilite el circuito cerrado remoto en ambos extremos (local y remoto). Si habilita el circuito cerrado remoto en ambas interfaces, el patrón de medición de retardo retrocede continuamente entre las dos interfaces.

Antes de empezar a medir el retraso en la ruta de ODU en OTN, realice las siguientes tareas:

  • Asegúrese de que los vínculos estén activos en las interfaces local y remota y de que las alarmas no estén configuradas.

  • Asegúrese de que haya un retraso de 10 segundos antes de habilitar el circuito cerrado remoto. Además, asegúrese de que haya un retraso de 10 segundos después de habilitar el circuito cerrado remoto en la interfaz remota y antes de comenzar a medir el retraso.

  • Asegúrese de que las pruebas de medición de retardo no se realicen cuando se inyecten señales de mantenimiento de ODU.

  • Asegúrese de que el circuito cerrado local ni el circuito cerrado de la red tampoco estén especificados, ya que los datos en bucle se sobrescriben mediante el patrón de medición de retraso.

Nota:

Si se produce un error de vínculo después de empezar a medir el retraso, se producirá un error en la medición de retraso. Debe volver a habilitar la medición del retraso en la interfaz local para medir el retraso.

Para habilitar la medición del retraso de ruta de ODU, realice los pasos siguientes:

  1. Habilite el circuito cerrado remoto en la interfaz remota incluyendo la remote-loop-enable instrucción en el nivel de jerarquía [edit].
  2. Después de habilitar el circuito cerrado remoto, confirme la configuración.
  3. Inicie la medición del retraso en la interfaz local incluyendo la start-measurement instrucción en el nivel de jerarquía [edit].
  4. Después de habilitar la medición del retraso en la interfaz local, confirme la configuración.
  5. Para ver los valores de medición de retardo, desde el modo operativo, ingrese el show interfaces extensive comando.

Deshabilitar la medición de retardo de ruta de ODU

La medición de retardo está desactivada de forma predeterminada. Si habilitó la medición de retardo de ruta de la unidad de datos de canal óptico (ODU) mediante las instrucciones ystart-measurement, puede usar este procedimiento para deshabilitar la medición de remote-loop-enable retardo.

Nota:

También puede utilizar el comando o deactivate para deshabilitar el delete circuito cerrado remoto en la interfaz remota. Por ejemplo, puede usar el comando o deactivate interface interfacename otn-options odu-delay-management remote-loop-enable para deshabilitar el delete interfaces interfacename otn-options odu-delay-management remote-loop-enable circuito cerrado remoto en la interfaz remota.

Para deshabilitar la medición de retardo de ruta de ODU, primero deshabilite el circuito cerrado remoto del patrón de medición de retardo en la interfaz remota y, a continuación, detenga la medición de retardo:

  1. Medición de retardo de detención en la interfaz local mediante la inclusión de la stop-measurement instrucción en el nivel jerárquico [edit].
  2. Después de detener la medición de retraso en la interfaz local, confirme la configuración.
  3. Deshabilite el circuito cerrado remoto en la interfaz remota incluyendo la no-remote-loop-enable instrucción en el nivel de jerarquía [edit].
  4. Después de deshabilitar el circuito cerrado remoto en la interfaz remota, confirme la configuración.
  5. Para comprobar que el circuito cerrado remoto está deshabilitado y que no se mide el retraso, ingrese el show interfaces extensive comando desde el modo operativo.

Consulte también

See Also

Mapeo de interfaz y formato de modulación para la tarjeta de línea PTX10K-LC1104

La tarjeta de línea PTX10K-LC1104 admite 3 módulos ópticos y 2 puertos por módulo óptico. Se crean 2 interfaces OT para un módulo óptico. Por lo tanto, se crean 6 interfaces ot para una tarjeta de línea. La asignación de interfaz óptica a interfaz et se muestra en la tabla siguiente:

Interfaz "ot-"

Formato de modulación

Interfaces "et" mapeadas

ot-0/0/0

QPSK

et-x/0/0

8QAM

et-x/0/0

et-x/0/1

16QAM

et-x/0/0

et-x/0/1

ot-0/0/1

QPSK

et-x/0/2

8QAM

et-x/0/1

et-x/0/2

16QAM

et-x/0/2

et-x/0/3

ot-0/0/2

QPSK

et-x/0/4

8QAM

et-x/0/4

et-x/0/5

16QAM

et-x/0/4

et-x/0/5

ot-0/0/3

QPSK

et-x/0/6

8QAM

et-x/0/5

et-x/0/6

16QAM

et-x/0/6

et-x/0/7

ot-0/0/4

QPSK

et-x/0/8

8QAM

et-x/0/8

et-x/0/9

16QAM

et-x/0/8

et-x/0/9

ot-0/0/5

QPSK

et-x/0/10

8QAM

et-x/0/9

et-x/0/10

16QAM

et-x/0/10

et-x/0/11

Consulte también

Temas relacionados

Tabla de historial de cambios

La compatibilidad de la función depende de la plataforma y la versión que utilice. Utilice Feature Explorer a fin de determinar si una función es compatible con la plataforma.

Liberación
Descripción
18.3R1
A partir de Junos OS versión 18.3R1, las interfaces de transporte óptico en enrutadores ACX6360 admiten la supervisión del estado de un vínculo óptico mediante la tasa de error de bits (BER) de corrección de errores previa al reenvío (pre-FEC).
15.1F5
A partir de Junos OS versión 15.1F5, el micrófono otn DWDM de 100 Gigabits (MIC3-100G-DWDM) es compatible con MPC3E (MX-MPC3E-3D) y MPC3E NG (MPC3E-3D-NG) en los enrutadores MX240, MX480, MX960, MX2010 y MX2020.
15.1
A partir de Junos OS versión 15.1, puede configurar las interfaces de la PIC P2-100GE-OTN en enrutadores PTX5000 para que formen parte de los paquetes Ethernet agregados de velocidad mixta y modo mixto.
15.1
A partir de Junos OS versión 15.1, puede configurar la clasificación de clase de servicio (CoS) de pseudocable basada en puertos, que incluye la clasificación IPv4, IPv6 y MPLS de capa 3 para interfaces con encapsulación Ethernet-CCC.
