Configuración de Ethernet a través de MPLS (circuito de capa 2)

date_range 18-Jan-25

arrow_backward

arrow_forward

Para implementar Ethernet a través de MPLS, debe configurar un circuito de capa 2 en los conmutadores perimetrales del proveedor (PE). No se requiere ninguna configuración especial en los conmutadores perimetrales del cliente (CE). Los conmutadores del proveedor requieren que MPLS y LDP estén configurados en las interfaces que recibirán y transmitirán paquetes MPLS.

Nota:

Un circuito de capa 2 es similar a una conexión cruzada de circuito (CCC), excepto que se pueden transportar varios circuitos de capa 2 a través de un túnel de una sola ruta de conmutación de etiquetas (LSP) entre dos conmutadores de PE. Por el contrario, cada CCC requiere un LSP dedicado.

En este tema se describe cómo configurar los conmutadores PE para que admitan Ethernet a través de MPLS. Debe configurar interfaces y protocolos en los conmutadores de PE local (PE1) y PE remoto (PE2). La configuración de la interfaz varía dependiendo de si el circuito de capa 2 está basado en puertos o en VLAN.

A partir de Junos OS versión 20.3R1, compatibilidad con el circuito de capa 2 para proporcionar VPN de capa 2 y VPWS con señalización LDP.

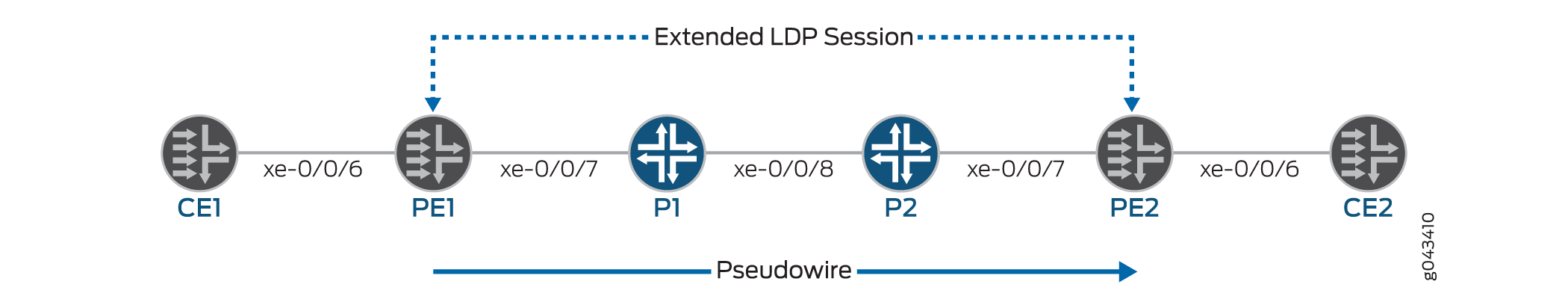

Figura 1 muestra un ejemplo de una configuración de circuito de capa 2.

Figura 1: Circuito Ethernet a través de MPLS de capa 2

Nota:

En este tema se hace referencia al conmutador de PE local como PE1 y al conmutador de PE remoto como PE2. También utiliza nombres de interfaz en lugar de variables para ayudar a aclarar las conexiones entre los conmutadores. Las direcciones de circuito cerrado de los conmutadores se configuran de la siguiente manera:

PE1: 10.127.1.1 Español
PE2: 10.127.1.2 Español

Nota:

En los conmutadores serie QFX y EX4600, la interfaz orientada hacia CE del circuito de capa 2 no admite interfaces AE.

Configuración del conmutador de PE local para el circuito de capa 2 basado en puertos (pseudocable)

Precaución:

Configure redes MPLS con una MTU (unidad de transmisión máxima) que sea al menos 12 bytes mayor que el tamaño de trama más grande que transportarán los LSP. Si el tamaño de un paquete encapsulado en el LSR de entrada supera la MTU de LSP, ese paquete se descarta. Si un LSR de salida recibe un paquete en un LSP de VC con una longitud (después de que se hayan eliminado la pila de etiquetas y la palabra de control de secuenciación) que supera la MTU de la interfaz de capa 2 de destino, ese paquete también se descarta.

Para configurar el conmutador de PE local (PE1) para un circuito de capa 2 basado en puerto (pseudocable):

Configure una interfaz orientada al CE de acceso para la encapsulación Ethernet:
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation ethernet-ccc
user@switch# set xe-0/0/6 unit 0
```
Nota:
Tenga en cuenta que sólo la unidad número 0 es compatible con Ethernet CCC.

Configure el circuito de capa 2 de PE1 a PE2:

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.1 interface xe-0/0/6 virtual-circuit-id 1

Configure la ruta de conmutación de etiquetas de PE1 a PE2:
```
[edit protocols]
user@switch#set mpls label-switched-path PE1-to-PE2 to 10.127.1.1
```

Configure los protocolos en las interfaces principal y de circuito cerrado:

content_copy zoom_out_map
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0

Los cambios se muestran para el PE local:

content_copy zoom_out_map
[edit ]
user@device# show interfaces
xe-0/0/6 {
    encapsulation ethernet-ccc;
    unit 0;
}

[edit]
user@device# show protocols
l2circuit {
    neighbor 10.127.1.1 {
        interface xe-0/0/6.0 {
            virtual-circuit-id 1;
        }
    }
}
ldp {
    interface xe-0/0/7.0;
    interface lo0.0;
}
mpls {
    label-switched-path PE1-to-PE2 {
        to 10.127.1.1;
    }
    interface xe-0/0/7.0;
}

Configuración del conmutador de PE remoto para el circuito de capa 2 basado en puertos (pseudocable)

Para configurar el conmutador de PE remoto (PE2) para un circuito de capa 2 basado en puertos:

Configure una interfaz orientada al CE de acceso para la encapsulación Ethernet:

content_copy zoom_out_map
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation ethernet-ccc
user@switch# set xe-0/0/6 unit 0

Configure el circuito de capa 2 de PE2 a PE1:

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.2 interface xe-0/0/6 virtual-circuit-id 1

Configure la ruta de conmutación de etiquetas de PE2 a PE1:
```
[edit protocols]
user@switch#set mpls label-switched-path PE2-to-PE1 to 10.127.1.2
```

Configure los protocolos en las interfaces principal y de circuito cerrado:

content_copy zoom_out_map
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0

Configuración del conmutador de PE local para un circuito de capa 2 basado en VLAN

Para configurar el conmutador de PE local (PE1) para un circuito de capa 2 basado en VLAN:

Configure una interfaz orientada al CE de acceso para la encapsulación de VLAN:
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation vlan-ccc
```
Configure la unidad lógica de la interfaz orientada a CE para la encapsulación VLAN:
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 encapsulation vlan-ccc
```
Configure la unidad lógica de la interfaz orientada a CE para que pertenezca a la familia ccc:
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 family ccc
```
Configure la misma interfaz para el etiquetado de VLAN:
```
[edit interfaces]
user@switch# set xe-0/0/6 vlan-tagging
```

Configure el ID de VLAN de la interfaz:

content_copy zoom_out_map
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 vlan-id 600

Configure el circuito de capa 2 de PE1 a PE2:

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.1 interface xe-0/0/6 virtual-circuit-id 1

Configure la ruta de conmutación de etiquetas de PE1 a PE2:
```
[edit protocols]
user@switch#set mpls label-switched-path PE1-to-PE2 to 10.127.1.1
```

Configure los protocolos en las interfaces principal y de circuito cerrado:

content_copy zoom_out_map
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0

Configuración del conmutador de PE remoto para un circuito de capa 2 basado en VLAN

Para configurar el conmutador de PE remoto (PE2) para un circuito de capa 2 basado en VLAN:

Configure una interfaz orientada al CE de acceso para la encapsulación de VLAN:
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation vlan-ccc
```
Configure la unidad lógica de la interfaz orientada a CE para la encapsulación VLAN:
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 encapsulation vlan-ccc
```
Configure la unidad lógica de la interfaz orientada a CE para que pertenezca a la familia ccc:
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 family ccc
```
Configure la misma interfaz para el etiquetado de VLAN:
```
[edit interfaces]
user@switch# set xe-0/0/6 vlan-tagging
```

Configure el ID de VLAN de la interfaz:

content_copy zoom_out_map
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 vlan-id 600

Configure el circuito de capa 2 de PE2 a PE1:

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.2 interface xe-0/0/6 virtual-circuit-id 1

Configure la ruta de conmutación de etiquetas de PE2 a PE1:
```
[edit protocols]
user@switch#set mpls label-switched-path PE2-to-PE1 to 10.127.1.2
```

Configure los protocolos en las interfaces principal y de circuito cerrado:

content_copy zoom_out_map
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0

Tabla de historial de cambios

La compatibilidad de la función depende de la plataforma y la versión que utilice. Utilice Feature Explorer a fin de determinar si una función es compatible con la plataforma.

Liberación

Descripción

20.3R1

A partir de Junos OS versión 20.3R1, compatibilidad con el circuito de capa 2 para proporcionar VPN de capa 2 y VPWS con señalización LDP.
