CTP151 串行接口模块
瞻博网络 CTP151 电路到数据包平台（可选）包括一个可更换的 CTP150-IM-SER 串行接口模块，该模块可与其他相同类型的模块或 T1/E1 接口模块配对。串行接口模块还可以选择支持两个多服务子卡，用于 4-KHz 或高质量的模拟音频或分片间仪器组 （IRIG） 信号。有关详细信息 ，请参阅 CTP151 多服务接口模块 。
四端口串行接口模块支持每个端口的单独布线。CTP151 端口具有用于 HD-26 26 针连接器的小型串行端口（请参阅 图 1）。编号最低的端口（标记 0）位于左下角，编号最高的端口（标记 3）位于右上角。

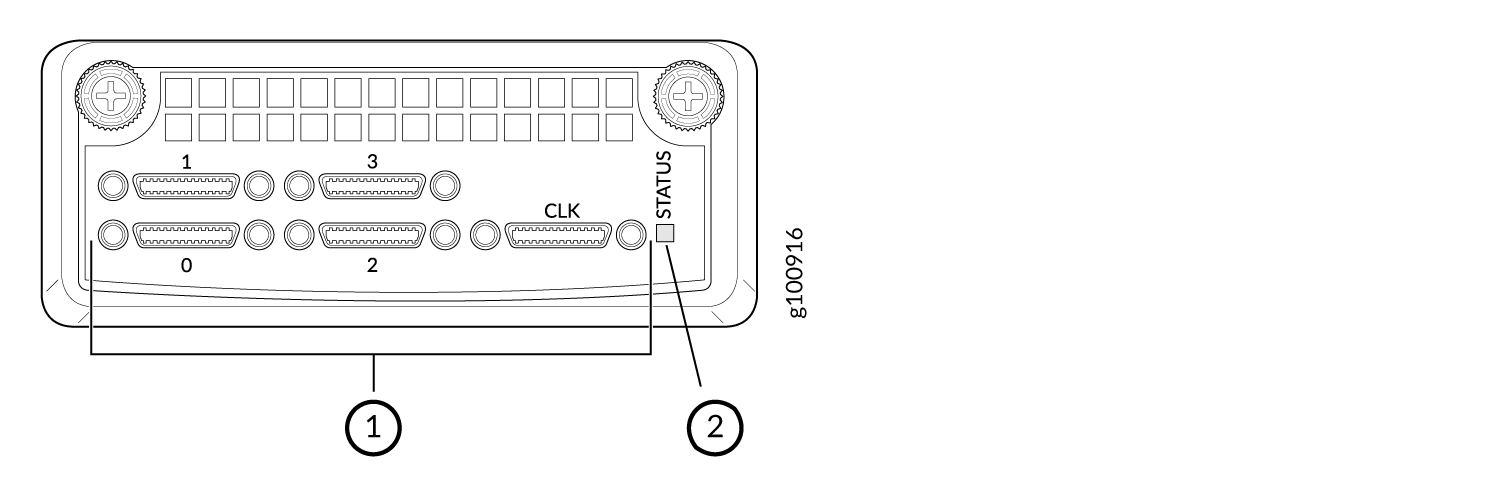

图 1：CTP151 串行接口模块
|
1
—
四个小型串行端口和一个时钟参考端口
|
2
—
状态 LED
|
该模块的软件可选接口为 RS-232/V.24、EIA530/X.21、EIA530A 和 V.35。软件选择的速率范围从 50 bps 到 12.228 Mbps 不等。
该模块还包括用于 HD-26 连接器的外部时钟参考端口 （CLK）。
注意：
外部时钟参考端口仅适用于插槽 0 中的模块，即 CTP151 机箱正面最左侧的插槽。有关 CTP151 模块插槽编号的信息，请参阅 CTP151 模块插槽和端口编号。
在 CLK 端口上，差动时钟信号输出在 HD-26 连接器的针脚 4 和 17 上。当 EIA-530A DCE-F 串行电缆 （CTP150-CBL-DB25-DCE-F） 连接到 CLK 端口时，TT 针脚将传输 DB25 连接器输出时钟信号的第 24 和 11。如果配置 32 kHz 参考输出，则引脚上将生成 RS-422 32 kHz 时钟信号。即使您禁用 32 kHz 参考输出并配置外部时钟参考，模块也期望在同一个引脚上有一个 RS-422 时钟输入（所配置的频率）。
