BGP 路由的本地首选项

date_range 18-Jan-25

arrow_backward

arrow_forward

了解路由首选项值（管理距离）

Junos OS 路由协议进程为路由表接收的每个路由分配一个默认首选项值（也称为 管理距离）。默认值取决于路由的源。首选项值是从 0 到 4,294,967,295 （2³² – 1）的值，值越低表示首选路由越高。表 1 列出了默认首选项值。

表 1：默认路由首选项值
如何学习路由	默认首选项	用于修改默认首选项的语句
直连网络	0	–
系统路由	4	–
静态和静态 LSP	5	静态的
阿里-TS	5	ARI-TS 首选项。从 Junos OS 22.2R1 版开始，ARI 路由将作为 ARI-TS 协议路由安装，而不是早期 Junos OS 版本中安装的静态路由。
静态 LSP	6	MPLS 首选项注：在 10.4 之前的 Junos OS 版本中，如果使用语句配置静态 MPLS LSP `static-path` ，则默认首选项值为 5。从 Junos OS 10.4 版开始，如果配置， `static-label-switched-path` 则默认首选项值为 6。之前的配置语句 `static-path` 在 Junos OS 10.4 版及更高版本中处于隐藏状态。
RSVP 信号 LSP	7	MPLS 应用程序用户指南中所述的 RSVP `preference`
SR-TE	8	SR-TE 首选项
LDP 信号 LSP	9	LDP `preference`，如 MPLS 应用程序用户指南中所述
OSPF 内部路由	10	OSPF 首选项
OSPF SR 路由	10	标记的 OSPF 首选项
访问内部路由	12	–
访问路线	13	–
IS-IS SR 路由	14	标记的 IS-IS 首选项
IS-IS 级别 1 内部路由	15	IS-IS 首选项
IS-IS 2 级内部路由	18	IS-IS 首选项
重定向	30	–
内核	40	–
SNMP	50	–
路由器发现	5500 万	–
RIP	100	RIP 首选项
RIPng	100	RIPng 首选项
PIM	105	Junos OS 组播协议用户指南
DVMRP	110	Junos OS 组播协议用户指南
聚合	130	骨料
OSPF AS 外部路由	150	OSPF 外部首选项
IS-IS 级别 1 外部路由	160	IS-IS 外部首选项
IS-IS 2 级外部路由	165	IS-IS 外部首选项
BGP	170	BGP 首选项、导出、导入
MSDP	175	Junos OS 组播协议用户指南
EVPN 类型 5	170	EVPN 用户指南

通常，语句的范围越窄，给出的优先级值越高，但它影响的路由集越小。要修改路由协议获知的路由的默认首选项值，通常在配置各个路由协议时应用路由策略。您还可以使用表中指示的其他配置语句修改某些首选项。

示例：配置 BGP 路由的首选项值

此示例说明如何指定从 BGP 获知的路由的首选项。可以从多个源获知路由信息。为了断开从多个源获知的相同特定路由之间的联系，每个源都有一个首选项值。通过显式管理操作（如静态路由）获知的路由优先于从路由协议（如 BGP 或 OSPF）获知的路由。此概念被某些供应商称为 管理距离 。

要求
概述
配置
验证

要求

在配置此示例之前，不需要除设备初始化之外的特殊配置。

概述

路由信息可以从多个源获知，例如通过静态配置、BGP 或内部网关协议（IGP）。当 Junos OS 确定路由的首选项成为活动路由时，它会选择优先级最低的路由作为活动路由，并将此路由安装到转发表中。默认情况下，路由软件会为源自 BGP 的路由分配优先级 170。在所有路由协议中，BGP 具有最高的默认首选项值，这意味着 BGP 获知的路由最不可能成为活动路由。

某些供应商对外部 BGP （EBGP）的优先级（距离）为 20，对内部 BGP （IGBP）的优先级（距离）为 200。Junos OS 对 EBGP 和 IBGP 使用相同的值（170）。但是，供应商之间的这种差异对运营没有影响，因为 Junos OS 始终更喜欢 EBGP 路由而不是 IBGP 路由。

供应商存在分歧的另一个方面是 IGP 距离与 BGP 距离的比较。例如，某些供应商为 OSPF 路由分配 110 的距离。这比 EBGP 距离 20 要高，并且导致选择 EBGP 路由而不是等效的 OSPF 路由。在同一场景中，Junos OS 选择 OSPF 路由，因为内部 OSPF 路由的默认优先级为 10，外部 OSPF 路由的默认优先级为 150，这两个优先级都低于分配给所有 BGP 路由的 170 优先级。

在多供应商环境中，您可能需要更改 BGP 路由的首选项值，以便 Junos OS 选择 EBGP 路由而不是 OSPF 路由。要实现此目标，一种选择是将该 preference 语句包含在 EBGP 配置中。要修改默认 BGP 首选项值，请包含该 preference 语句，并指定一个介于 0 到 4,294,967,295 （2³² – 1）之间的值。

提示：

实现多供应商兼容性的另一种方法是将该 advertise-inactive 语句包含在 EBGP 配置中。这会导致路由表将 BGP 获知的最佳路由导出到 BGP，即使 Junos OS 未将其选为活动路由也是如此。默认情况下，BGP 将从更新消息收到的路由信息存储在 Junos OS 路由表中，路由表仅将活动路由导出到 BGP 中，然后 BGP 向其对等方播发。该 advertise-inactive 语句会导致 Junos OS 播发由于 IGP 首选项而处于非活动状态的最佳 BGP 路由。使用该 advertise-inactive 语句时，Junos OS 设备使用 OSPF 路由进行转发，其他供应商的设备使用 EBGP 路由进行转发。但是，从相邻 AS 中的 EBGP 对等方的角度来看，两家供应商的设备的行为方式似乎相同。

拓扑学

在示例网络中，设备 R1 和设备 R2 具有彼此之间的 EBGP 路由，以及彼此之间的 OSPF 路由。

此示例显示了以下情况下的路由表：

接受 BGP 的默认首选项值 170 和 OSPF 的默认首选项值 10。
将 BGP 首选项更改为 8。

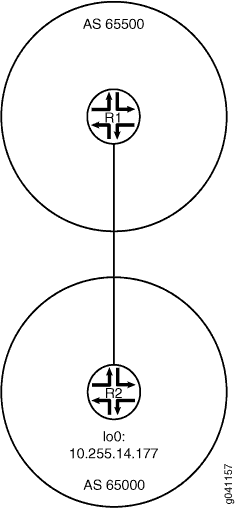

图 1 显示了示例网络。

图 1： BGP 首选项值拓扑

配置

CLI 快速配置
程序

CLI 快速配置

要快速配置此示例，请复制以下命令，将其粘贴到文本文件中，删除所有换行符，更改与您的网络配置匹配所需的任何详细信息，然后将命令复制并粘贴到层次结构级别的 CLI [edit] 中。

设备 R1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 4 family inet address 1.12.0.1/30
set interfaces lo0 unit 2 family inet address 10.255.71.24/32
set protocols bgp export send-direct
set protocols bgp group ext type external
set protocols bgp group ext preference 8
set protocols bgp group ext peer-as 65000
set protocols bgp group ext neighbor 1.12.0.2
set protocols ospf area 0.0.0.0 interface fe-1/2/0.4
set protocols ospf area 0.0.0.0 interface 10.255.71.24
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 65500

设备 R2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 6 family inet address 1.12.0.2/30
set interfaces lo0 unit 3 family inet address 10.255.14.177/32
set protocols bgp export send-direct
set protocols bgp group ext type external
set protocols bgp group ext peer-as 65500
set protocols bgp group ext neighbor 1.12.0.1
set protocols ospf area 0.0.0.0 interface fe-1/2/0.6
set protocols ospf area 0.0.0.0 interface 10.255.14.177
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 65000

程序

分步过程
结果

分步过程

以下示例要求您在配置层次结构中导航各个级别。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R1：

配置接口。

content_copy zoom_out_map
[edit interfaces]
user@R1# set fe-1/2/0 unit 4 family inet address 1.12.0.1/30
user@R1# set lo0 unit 2 family inet address 10.255.71.24/32

配置本地自治系统。

content_copy zoom_out_map
[edit routing-options]
user@R1# set autonomous-system 65500

使用设备 R2 配置外部对等互连。

content_copy zoom_out_map
[edit protocols bgp]
user@R1# set export send-direct
user@R1# set group ext type external
user@R1# set group ext preference 8
user@R1# set group ext peer-as 65000
user@R1# set group ext neighbor 1.12.0.2

配置 OSPF。

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@R1# set interface fe-1/2/0.4
user@R1# set interface 10.255.71.24

配置路由策略。

content_copy zoom_out_map
[edit policy-options policy-statement send-direct term 1]
user@R1# set from protocol direct
user@R1# set then accept

结果

在配置模式下，输入 show interfaces 、show policy-options、show protocols 和 show routing-options 命令，以确认您的配置。如果输出未显示预期的配置，请重复此示例中的说明，以便进行更正。

content_copy zoom_out_map
user@R1# show interfaces
fe-1/2/0 {
    unit 4 {
        family inet {
            address 1.12.0.1/30;
        }
    }
}
lo0 {
    unit 2 {
        family inet {
            address 10.255.71.24/32;
        }
    }
}

content_copy zoom_out_map
user@R1# show policy-options
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}

content_copy zoom_out_map
user@R1# show protocols
protocols {
    bgp {
        export send-direct;
        group ext {
            type external;
            preference 8;
            peer-as 65000;
            neighbor 1.12.0.2;
        }
    }
    ospf {
        area 0.0.0.0 {
            interface fe-1/2/0.4;
            interface 10.255.71.24;
        }
    }
}

content_copy zoom_out_map
user@R1# show routing-options
autonomous-system 65500;

如果完成设备配置，请从配置模式输入 commit。在设备 R2 上重复这些步骤。

验证

确认配置工作正常。

验证首选项

目的
操作
意义

目的

确保设备 R1 和设备 R2 上的路由表反映了以下事实：设备 R1 正在使用配置的 EBGP 首选项 8，而设备 R2 正在使用默认 EBGP 首选项 170。

操作

在操作模式下，输入 show route 命令。

content_copy zoom_out_map
user@R1> show route
inet.0: 5 destinations, 7 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

1.12.0.0/30        *[Direct/0] 3d 07:03:01
                    > via fe-1/2/0.4
                    [BGP/8] 01:04:49, localpref 100
                      AS path: 65000 I
                    > to 1.12.0.2 via fe-1/2/0.4
1.12.0.1/32        *[Local/0] 3d 07:03:01
                      Local via fe-1/2/0.4
10.255.14.177/32   *[BGP/8] 01:04:49, localpref 100
                      AS path: 65000 I
                    > to 1.12.0.2 via fe-1/2/0.4
                    [OSPF/10] 3d 07:02:16, metric 1
                    > to 1.12.0.2 via fe-1/2/0.4
10.255.71.24/32    *[Direct/0] 3d 07:03:01
                    > via lo0.2
224.0.0.5/32       *[OSPF/10] 5d 03:42:16, metric 1
                      MultiRecv

content_copy zoom_out_map
user@R2> show route
inet.0: 5 destinations, 7 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

1.12.0.0/30        *[Direct/0] 3d 07:03:30
                    > via fe-1/2/0.6
                    [BGP/170] 00:45:36, localpref 100
                      AS path: 65500 I
                    > to 1.12.0.1 via fe-1/2/0.6
1.12.0.2/32        *[Local/0] 3d 07:03:30
                      Local via fe-1/2/0.6
10.255.14.177/32   *[Direct/0] 3d 07:03:30
                    > via lo0.3
10.255.71.24/32    *[OSPF/10] 3d 07:02:45, metric 1
                    > to 1.12.0.1 via fe-1/2/0.6
                    [BGP/170] 00:45:36, localpref 100
                      AS path: 65500 I
                    > to 1.12.0.1 via fe-1/2/0.6
224.0.0.5/32       *[OSPF/10] 5d 03:42:45, metric 1
                      MultiRecv

意义

输出显示，在设备 R1 上，设备 R2 环路接口（10.255.14.177/32）的活动路径是 BGP 路由。输出还显示，在设备 R2 上，设备 R1 环路接口（10.255.71.24/32）的活动路径是 OSPF 路由。

示例：使用路由策略设置 BGP 路由的首选项值

此示例说明如何使用路由策略设置从 BGP 获知的路由的首选项。可以从多个源获知路由信息。为了断开从多个源获知的相同特定路由之间的联系，每个源都有一个首选项值。通过显式管理操作（如静态路由）获知的路由优先于从路由协议（如 BGP 或 OSPF）获知的路由。此概念被某些供应商称为 管理距离 。

要求
概述
配置
验证

要求

在配置此示例之前，不需要除设备初始化之外的特殊配置。

概述

供应商存在分歧的另一个方面是 IGP 距离与 BGP 距离的比较。例如，某些供应商为 OSPF 路由分配 110 的距离。这高于 EBGP 距离 20，因此选择 EBGP 路由而不是等效的 OSPF 路由。在同一场景中，Junos OS 选择 OSPF 路由，因为内部 OSPF 路由的默认优先级为 10，外部 OSPF 路由的默认优先级为 150，这两个优先级都低于分配给所有 BGP 路由的 170 优先级。

此示例显示了一个路由策略，该策略匹配来自特定下一跃点的路由并设置首选项。如果路由与第一个术语不匹配，则由第二个术语对其进行评估。

拓扑学

在示例网络中，设备 R1 和设备 R3 与设备 R2 具有 EBGP 会话。

在设备 R2 上，导入策略执行以下操作：

对于通过 BGP 从下一跃点 10.0.0.1（设备 R1）接收的路由，请将路由首选项设置为 10。
对于通过 BGP 从下一跃点 10.1.0.2（设备 R3）接收的路由，请将路由首选项设置为 15。

图 2 显示了示例网络。

图 2： BGP 首选项值拓扑

CLI 快速配置显示了中图 2所有设备的配置。

#d11e85__d11e234本节介绍设备 R2 上的步骤。

配置

CLI 快速配置
程序

CLI 快速配置

设备 R1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30
set interfaces lo0 unit 0 family inet address 192.168.0.1/32
set protocols bgp group ext type external
set protocols bgp group ext export send-direct
set protocols bgp group ext peer-as 200
set protocols bgp group ext neighbor 10.0.0.2
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 100

设备 R2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30
set interfaces lo0 unit 0 family inet address 192.168.0.2/32
set protocols bgp group ext type external
set protocols bgp group ext import set-preference
set protocols bgp group ext export send-direct
set protocols bgp group ext neighbor 10.0.0.1 peer-as 100
set protocols bgp group ext neighbor 10.1.0.2 peer-as 300
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set policy-options policy-statement set-preference term term1 from protocol bgp
set policy-options policy-statement set-preference term term1 from next-hop 10.0.0.1
set policy-options policy-statement set-preference term term1 then preference 10
set policy-options policy-statement set-preference term term2 from protocol bgp
set policy-options policy-statement set-preference term term2 from next-hop 10.1.0.2
set policy-options policy-statement set-preference term term2 then preference 15
set routing-options autonomous-system 200

设备 R3

content_copy zoom_out_map
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30
set interfaces lo0 unit 0 family inet address 192.168.0.3/32
set protocols bgp group ext type external
set protocols bgp group ext export send-direct
set protocols bgp group ext peer-as 200
set protocols bgp group ext neighbor 10.1.0.1
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 300

程序

分步过程
结果

分步过程

以下示例要求您在配置层次结构中导航各个级别。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R2：

配置设备接口。

content_copy zoom_out_map
[edit interfaces]
user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30
user@R2# set fe-1/2/1 unit 0 family inet address 10.1.0.1/30
user@R2# set lo0 unit 0 family inet address 192.168.0.2/32

配置本地自治系统。

content_copy zoom_out_map
[edit routing-options]
user@R2# set autonomous-system 200

配置发送直接路由的路由策略。

content_copy zoom_out_map
[edit policy-options policy-statement send-direct term 1]
user@R2# set from protocol direct
user@R2# set then accept

配置更改已接收路由首选项的路由策略。

content_copy zoom_out_map
[edit policy-options policy-statement set-preference]
user@R2# set term term1 from protocol bgp
user@R2# set term term1 from next-hop 10.0.0.1
user@R2# set term term1 then preference 10
user@R2# set term term2 from protocol bgp
user@R2# set term term2 from next-hop 10.1.0.2
user@R2# set term term2 then preference 15

使用设备 R2 配置外部对等互连。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@R2# set type external
user@R2# set export send-direct
user@R2# set neighbor 10.0.0.1 peer-as 100
user@R2# set neighbor 10.1.0.2 peer-as 300

将该 set-preference 策略作为导入策略应用。

这会影响设备 R2 的路由表，对设备 R1 和设备 R3 没有影响。
```
[edit protocols bgp group ext]
user@R2# set import set-preference
```

结果

在配置模式下，输入 show interfaces 、show protocols、show policy-options 和 show routing-options 命令，以确认您的配置。如果输出未显示预期的配置，请重复此示例中的说明，以便进行更正。

content_copy zoom_out_map
user@R2# show interfaces
fe-1/2/0 {
    unit 0 {
        family inet {
            address 10.0.0.2/30;
        }
    }
}
fe-1/2/1 {
    unit 0 {
        family inet {
            address 10.1.0.1/30;
        }
    }
}
lo0 {
    unit 0{
        family inet {
            address 192.168.0.2/32;
        }
    }
}

content_copy zoom_out_map
user@R2# show protocols
bgp {
    group ext {
        type external;
        import set-preference;
        export send-direct;
        neighbor 10.0.0.1 {
            peer-as 100;
        }
        neighbor 10.1.0.2 {
            peer-as 300;
        }
    }
}

content_copy zoom_out_map
user@R2# show policy-options
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}
policy-statement set-preference {
    term term1 {
        from {
            protocol bgp;
            next-hop 10.0.0.1;
        }
        then {
            preference 10;
        }
    }
    term term2 {
        from {
            protocol bgp;
            next-hop 10.1.0.2;
        }
        then {
            preference 15;
        }
    }
}

content_copy zoom_out_map
user@R2# show routing-options
autonomous-system 200;

如果完成设备配置，请从配置模式输入 commit。

验证

确认配置工作正常。

验证首选项

目的
操作
意义

目的

确保设备 R1 和设备 R2 上的路由表反映了以下事实：设备 R1 正在使用配置的 EBGP 首选项 8，而设备 R2 正在使用默认 EBGP 首选项 170。

操作

在操作模式下，输入 show route protocols bgp 命令。

content_copy zoom_out_map
user@R2> show route protocols bgp
inet.0: 7 destinations, 9 routes (7 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

10.0.0.0/30         [BGP/10] 04:42:23, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
10.1.0.0/30         [BGP/15] 04:42:23, localpref 100
                      AS path: 300 I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
192.168.0.1/32     *[BGP/10] 04:42:23, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
192.168.0.3/32     *[BGP/15] 04:42:23, localpref 100
                      AS path: 300 I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0

意义

输出显示，在设备 R2 上，对于从设备 R3 获知的路由，首选项值已更改为 15，对于从设备 R1 获知的路由，首选项值已更改为 10。

了解内部 BGP 路由的本地首选项指标

内部 BGP （IBGP）会话使用称为 本地优先级的指标，该指标在路径属性 LOCAL_PREF 的 IBGP 更新数据包中携带。当一个自治系统 (AS) 有到其他 AS 的多个路由时，本地优先级指示一个 BGP 路由优先于其他 BGP 路由的程度。首选具有最高本地优先级值的 BGP 路由。

LOCAL_PREF 路径属性始终向 IBGP 对等方和相邻联盟通告。它永远不会播发给外部 BGP （EBGP）对等方。默认行为是不修改 LOCAL_PREF 路径属性（如果存在）。

默认LOCAL_PREF路径属性值 100 仅在导出时适用，当路由从路由表导出到 BGP 时。

如果收到的 BGP 路由没有 LOCAL_PREF 属性，则该路由将存储在路由表中，并由 BGP 播发，就像收到LOCAL_PREF值为 100 一样。默认情况下，由 BGP 播发的非 BGP 路由的播发LOCAL_PREF值为 100。

示例：配置 BGP 路由的本地首选项值

此示例说明如何在内部 BGP （IBGP）对等会话中配置本地首选项。

要求
概述
配置
验证

要求

在配置此示例之前，不需要除设备初始化之外的特殊配置。

概述

要更改 path 属性中通告的本地首选项指标，必须包含该语句， local-preference 并指定一个介于 0 到 4,294,967,295 （2³² – 1）之间的值。

您可能希望更喜欢一条路径而不是另一条路径有几个原因。例如，与其他路径相比，一条路径的使用成本可能更低、带宽更高或可能更稳定。

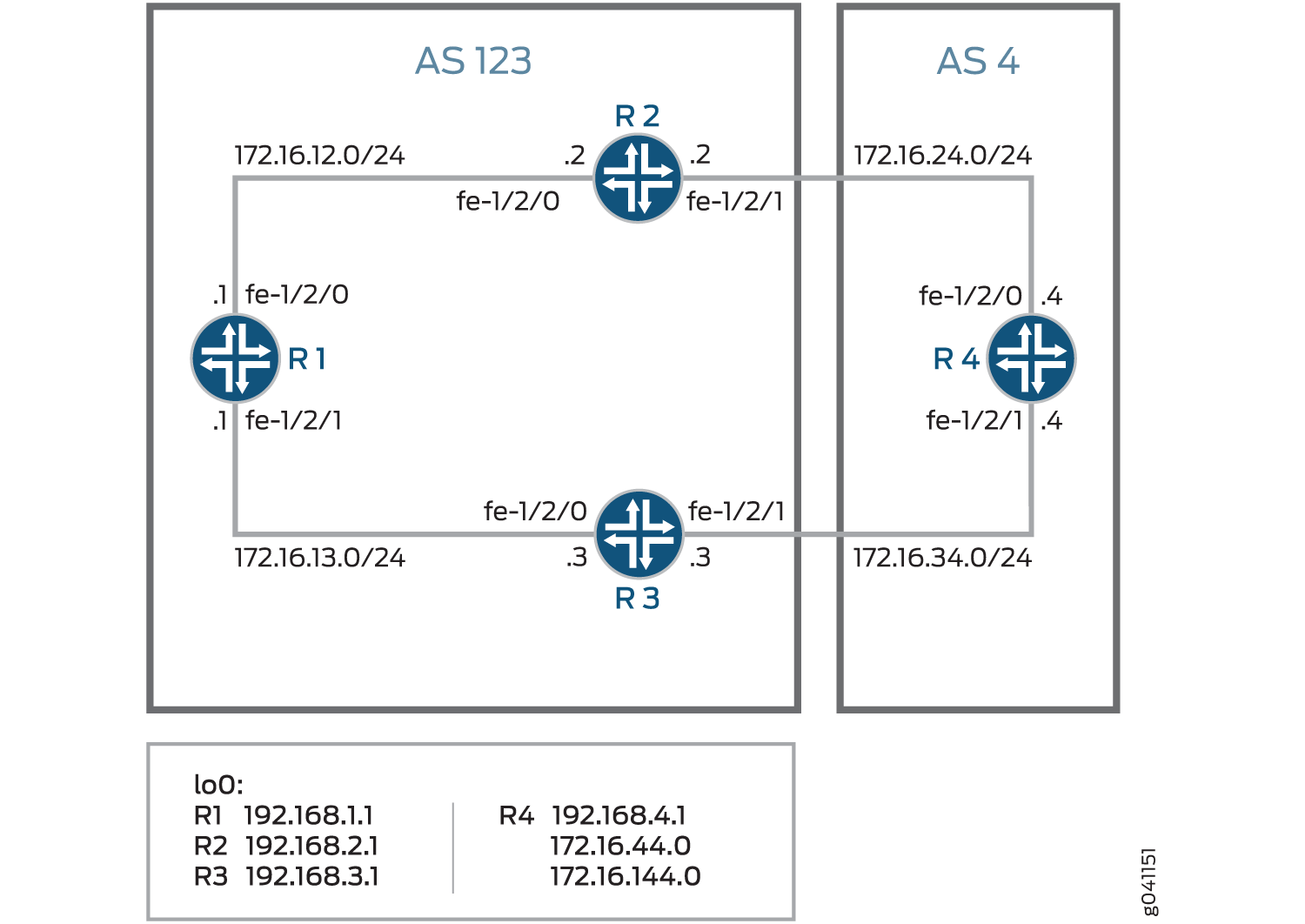

图 3 显示了具有内部对等会话和到相邻 AS 的多个出口点的典型网络。

图 3：具有 IBGP 会话和多个出口点的典型网络

要到达设备 R4，设备 R1 可以采用通过设备 R2 或设备 R3 的路径。默认情况下，任一路由的本地首选项为 100。当本地首选项相等时，Junos OS 将制定打破联系和选择路径的规则。（请参阅了解 BGP 路径选择。）在此示例中，活动路由通过设备 R2，因为设备 R2 的路由器 ID 低于设备 R3 的路由器 ID。下面的示例演示如何使用本地首选项的显式设置重写默认行为。该示例在设备 R3 上配置本地优先级 300，从而使设备 R3 成为到达设备 R4 的首选路径。

配置

CLI 快速配置
配置设备 R1
配置设备 R2
配置设备 R3
配置设备 R4

CLI 快速配置

设备 R1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 1 family inet address 12.12.12.1/24
set interfaces fe-1/2/1 unit 2 family inet address 13.13.13.1/24
set interfaces lo0 unit 1 family inet address 192.168.1.1/32
set protocols bgp group internal type internal
set protocols bgp group internal local-address 192.168.1.1
set protocols bgp group internal export send-direct
set protocols bgp group internal neighbor 192.168.2.1
set protocols bgp group internal neighbor 192.168.3.1
set protocols ospf area 0.0.0.0 interface lo0.1 passive
set protocols ospf area 0.0.0.0 interface fe-1/2/0.1
set protocols ospf area 0.0.0.0 interface fe-1/2/1.2
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 123
set routing-options router-id 192.168.1.1

设备 R2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 3 family inet address 12.12.12.2/24
set interfaces fe-1/2/1 unit 4 family inet address 24.24.24.2/24
set interfaces lo0 unit 2 family inet address 192.168.2.1/32
set protocols bgp group internal type internal
set protocols bgp group internal local-address 192.168.2.1
set protocols bgp group internal export send-direct
set protocols bgp group internal neighbor 192.168.1.1
set protocols bgp group internal neighbor 192.168.3.1
set protocols bgp group external type external
set protocols bgp group external export send-direct
set protocols bgp group external peer-as 4
set protocols bgp group external neighbor 24.24.24.4
set protocols ospf area 0.0.0.0 interface lo0.2 passive
set protocols ospf area 0.0.0.0 interface fe-1/2/0.3
set protocols ospf area 0.0.0.0 interface fe-1/2/1.4
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 123
set routing-options router-id 192.168.2.1

设备 R3

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 5 family inet address 13.13.13.3/24
set interfaces fe-1/2/1 unit 6 family inet address 34.34.34.3/24
set interfaces lo0 unit 3 family inet address 192.168.3.1/32
set protocols bgp group internal type internal
set protocols bgp group internal local-address 192.168.3.1
set protocols bgp group internal export send-direct
set protocols bgp group internal neighbor 192.168.1.1
set protocols bgp group internal neighbor 192.168.2.1
set protocols bgp group external type external
set protocols bgp group external export send-direct
set protocols bgp group external peer-as 4
set protocols bgp group external neighbor 34.34.34.4
set protocols ospf area 0.0.0.0 interface lo0.3 passive
set protocols ospf area 0.0.0.0 interface fe-1/2/0.5
set protocols ospf area 0.0.0.0 interface fe-1/2/1.6
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 123
set routing-options router-id 192.168.3.1

设备 R4

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 7 family inet address 24.24.24.4/24
set interfaces fe-1/2/1 unit 8 family inet address 34.34.34.4/24
set interfaces lo0 unit 4 family inet address 192.168.4.1/32
set protocols bgp group external type external
set protocols bgp group external export send-direct
set protocols bgp group external peer-as 123
set protocols bgp group external neighbor 34.34.34.3
set protocols bgp group external neighbor 24.24.24.2
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set routing-options autonomous-system 4
set routing-options router-id 192.168.4.1

配置设备 R1

分步过程
结果

分步过程

下面的示例要求您在各个配置层级中进行导航。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R1：

配置接口。

content_copy zoom_out_map
[edit interfaces fe-1/2/0 unit 1]
user@R1# set family inet address 12.12.12.1/24
[edit interfaces fe-1/2/1 unit 2]
user@R1# set family inet address 13.13.13.1/24
[edit interfaces lo0 unit 1]
user@R1# set family inet address 192.168.1.1/32

配置 BGP。

content_copy zoom_out_map
[edit protocols bgp group internal]
user@R1# set type internal
user@R1# set local-address 192.168.1.1
user@R1# set export send-direct
user@R1# set neighbor 192.168.2.1
user@R1# set neighbor 192.168.3.1

配置 OSPF。

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@R1# set interface lo0.1 passive
user@R1# set interface fe-1/2/0.1
user@R1# set interface fe-1/2/1.2

配置接受直接路由的策略。

注：
此方案的其他有用选项可能是接受通过 OSPF 或本地路由获知的路由。
```
[edit policy-options policy-statement send-direct term 1]
user@R1# set from protocol direct
user@R1# set then accept
```

配置路由器 ID 和自治系统 (AS) 编号。

content_copy zoom_out_map
[edit routing-options]
user@R1# set autonomous-system 123
user@R1# set router-id 192.168.1.1

结果

content_copy zoom_out_map
user@R1# show interfaces
fe-1/2/0 {
    unit 1 {
        family inet {
            address 12.12.12.1/24;
        }
    }
}
fe-1/2/1 {
    unit 2 {
        family inet {
            address 13.13.13.1/24;
        }
    }
}
lo0 {
    unit 1 {
        family inet {
            address 192.168.1.1/32;
        }
    }
}

content_copy zoom_out_map
user@R1# show policy-options
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}

content_copy zoom_out_map
user@R1# show protocols
bgp {
    group internal {
        type internal;
        local-address 192.168.1.1;
        export send-direct;
        neighbor 192.168.2.1;
        neighbor 192.168.3.1;
    }
}
ospf {
    area 0.0.0.0 {
        interface lo0.1 {
            passive;
        }
        interface fe-1/2/0.1;
        interface fe-1/2/1.2;
    }
}

content_copy zoom_out_map
user@R1# show routing-options
autonomous-system 123;
router-id 192.168.1.1;

如果完成设备配置，请从配置模式输入 commit。

配置设备 R2

分步过程
结果

分步过程

下面的示例要求您在各个配置层级中进行导航。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R2：

配置接口。

content_copy zoom_out_map
[edit interfaces fe-1/2/0 unit 3]
user@R2# set family inet address 12.12.12.21/24
[edit interfaces fe-1/2/1 unit 4]
user@R2# set family inet address 24.24.24.2/24
[edit interfaces lo0 unit 2]
user@R2# set family inet address 192.168.2.1/32

配置 BGP。

content_copy zoom_out_map
[edit protocols bgp group internal]
user@R2# set type internal
user@R2# set local-address 192.168.2.1
user@R2# set export send-direct
user@R2# set neighbor 192.168.1.1
user@R2# set neighbor 192.168.3.1
[edit protocols bgp group external]
user@R2# set type external
user@R2# set export send-direct
user@R2# set peer-as 4
user@R2# set neighbor 24.24.24.4

配置 OSPF。

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@R2# set interface lo0.2 passive
user@R2# set interface fe-1/2/0.3
user@R2# set interface fe-1/2/1.4

配置接受直接路由的策略。

注：
此方案的其他有用选项可能是接受通过 OSPF 或本地路由获知的路由。
```
[edit policy-options policy-statement send-direct term 1]
user@R2# set from protocol direct
user@R2# set then accept
```

配置路由器 ID 和自治系统 (AS) 编号。

content_copy zoom_out_map
[edit routing-options]
user@R2# set autonomous-system 123
user@R2# set router-id 192.168.2.1

结果

content_copy zoom_out_map
user@R2# show interfaces
fe-1/2/0 {
    unit 3 {
        family inet {
            address 12.12.12.2/24;
        }
    }
}
fe-1/2/1 {
    unit 4 {
        family inet {
            address 24.24.24.2/24;
        }
    }
}
lo0 {
    unit 2 {
        family inet {
            address 192.168.2.1/32;
        }
    }
}

content_copy zoom_out_map
user@R2# show policy-options
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}

content_copy zoom_out_map
user@R2# show protocols
bgp {
    group internal {
        type internal;
        local-address 192.168.2.1;
        export send-direct;
        neighbor 192.168.1.1;
        neighbor 192.168.3.1;
    }
    group external {
        type external;
        export send-direct;
        peer-as 4;
        neighbor 24.24.24.4;
    }
}
ospf {
    area 0.0.0.0 {
        interface lo0.2 {
            passive;
        }
        interface fe-1/2/0.3;
        interface fe-1/2/1.4;
    }
}

content_copy zoom_out_map
user@R2# show routing-options
autonomous-system 123;
router-id 192.168.2.1;

如果完成设备配置，请从配置模式输入 commit。

配置设备 R3

分步过程
结果

分步过程

下面的示例要求您在各个配置层级中进行导航。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R3：

配置接口。

content_copy zoom_out_map
[edit interfaces fe-1/2/0 unit 5]
user@R3# set family inet address 13.13.13.3/24
[edit interfaces fe-1/2/1 unit 6]
user@R3# set family inet address 34.34.34.3/24
[edit interfaces lo0 unit 3]
user@R3# set family inet address 192.168.3.1/32

配置 BGP。

content_copy zoom_out_map
[edit protocols bgp group internal]
user@R3# set type internal
user@R3# set local-address 192.168.3.1
user@R3# set export send-direct
user@R3# set neighbor 192.168.1.1
user@R3# set neighbor 192.168.2.1
[edit protocols bgp group external]
user@R3# set type external
user@R3# set export send-direct
user@R3# set peer-as 4
user@R3# set neighbor 34.34.34.4

配置 OSPF。

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@R3# set interface lo0.3 passive
user@R3# set interface fe-1/2/0.5
user@R3# set interface fe-1/2/1.6

配置接受直接路由的策略。

注：
此方案的其他有用选项可能是接受通过 OSPF 或本地路由获知的路由。
```
[edit policy-options policy-statement send-direct term 1]
user@R3# set from protocol direct
user@R3# set then accept
```

配置路由器 ID 和自治系统 (AS) 编号。

content_copy zoom_out_map
[edit routing-options]
user@R3# set autonomous-system 123
user@R3# set router-id 192.168.3.1

结果

content_copy zoom_out_map
user@R3# show interfaces
fe-1/2/0 {
    unit 5 {
        family inet {
            address 13.13.13.3/24;
        }
    }
}
fe-1/2/1 {
    unit 6 {
        family inet {
            address 34.34.34.3/24;
        }
    }
}
lo0 {
    unit 3 {
        family inet {
            address 192.168.3.1/32;
        }
    }
}

content_copy zoom_out_map
user@R3# show policy-options
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}

content_copy zoom_out_map
user@R3# show protocols
bgp {
    group internal {
        type internal;
        local-address 192.168.3.1;
        export send-direct;
        neighbor 192.168.1.1;
        neighbor 192.168.2.1;
    }
    group external {
        type external;
        export send-direct;
        peer-as 4;
        neighbor 34.34.34.4;
    }
}
ospf {
    area 0.0.0.0 {
        interface lo0.3 {
            passive;
        }
        interface fe-1/2/0.5;
        interface fe-1/2/1.6;
    }
}

content_copy zoom_out_map
user@R3# show routing-options
autonomous-system 123;
router-id 192.168.3.1;

如果完成设备配置，请从配置模式输入 commit。

配置设备 R4

分步过程
结果

分步过程

下面的示例要求您在各个配置层级中进行导航。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R4：

配置接口。

content_copy zoom_out_map
[edit interfaces fe-1/2/0 unit 7]
user@R4# set family inet address 24.24.24.4/24
[edit interfaces fe-1/2/1 unit 8]
user@R4# set family inet address 34.34.34.4/24
[edit interfaces lo0 unit 4]
user@R4# set family inet address 192.168.4.1/32

配置 BGP。

content_copy zoom_out_map
[edit protocols bgp group external]
user@R4# set type external
user@R4# set export send-direct
user@R4# set peer-as 123
user@R4# set neighbor 34.34.34.3
user@R4# set neighbor 24.24.24.2

配置接受直接路由的策略。

注：
此方案的其他有用选项可能是接受通过 OSPF 或本地路由获知的路由。
```
[edit policy-options policy-statement send-direct term 1]
user@R4# set from protocol direct
user@R4# set then accept
```

配置路由器 ID 和自治系统 (AS) 编号。

content_copy zoom_out_map
[edit routing-options]
user@R4# set autonomous-system 4
user@R4# set router-id 192.168.4.1

结果

content_copy zoom_out_map
user@R4# show interfaces
fe-1/2/0 {
    unit 7 {
        family inet {
            address 24.24.24.4/24;
        }
    }
}
fe-1/2/1 {
    unit 8 {
        family inet {
            address 34.34.34.4/24;
        }
    }
}
lo0 {
    unit 4 {
        family inet {
            address 192.168.4.1/32;
        }
    }
}

content_copy zoom_out_map
user@R4# show policy-options
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}

content_copy zoom_out_map
user@R4# show protocols
bgp {
    group external {
        type external;
        export send-direct;
        peer-as 123;
        neighbor 34.34.34.3;
        neighbor 24.24.24.2;
    }
}

content_copy zoom_out_map
user@R4# show routing-options
autonomous-system 4;
router-id 192.168.4.1;

如果完成设备配置，请从配置模式输入 commit。

验证

确认配置工作正常。

检查从设备 R1 到设备 R4 的活动路径
更改本地首选项以更改路径选择
重新检查从设备 R1 到设备 R4 的活动路径

检查从设备 R1 到设备 R4 的活动路径

目的
操作
意义

目的

验证从设备 R1 到设备 R4 的活动路径是否通过设备 R2。

操作

在操作模式下，输入 show route protocol bgp 命令。

content_copy zoom_out_map
user@R1> show route protocol bgp
inet.0: 11 destinations, 18 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

12.12.12.0/24       [BGP/170] 00:11:48, localpref 100, from 192.168.2.1
                      AS path: I
                    > to 12.12.12.2 via fe-1/2/0.1
13.13.13.0/24       [BGP/170] 00:11:48, localpref 100, from 192.168.3.1
                      AS path: I
                    > to 13.13.13.3 via fe-1/2/1.2
24.24.24.0/24       [BGP/170] 00:11:48, localpref 100, from 192.168.2.1
                      AS path: I
                    > to 12.12.12.2 via fe-1/2/0.1
34.34.34.0/24       [BGP/170] 00:11:48, localpref 100, from 192.168.3.1
                      AS path: I
                    > to 13.13.13.3 via fe-1/2/1.2
192.168.2.1/32      [BGP/170] 00:11:48, localpref 100, from 192.168.2.1
                      AS path: I
                    > to 12.12.12.2 via fe-1/2/0.1
192.168.3.1/32      [BGP/170] 00:11:48, localpref 100, from 192.168.3.1
                      AS path: I
                    > to 13.13.13.3 via fe-1/2/1.2
192.168.4.1/32     *[BGP/170] 00:05:14, localpref 100, from 192.168.2.1
                      AS path: 4 I
                    > to 12.12.12.2 via fe-1/2/0.1
                    [BGP/170] 00:05:14, localpref 100, from 192.168.3.1
                      AS path: 4 I
                    > to 13.13.13.3 via fe-1/2/1.2

意义

星号（*）表示首选路径是通过设备 R2。在默认配置中，设备 R2 的路由器 ID 低于设备 R3。路由器 ID 控制路径选择。

更改本地首选项以更改路径选择

目的
操作

目的

更改路径，使其通过设备 R3。

操作

从配置模式，输入 set local-preference 300 命令。

content_copy zoom_out_map
[edit protocols bgp group internal]
user@R3# set local-preference 300
user@R3# commit

重新检查从设备 R1 到设备 R4 的活动路径

目的
操作
意义

目的

验证从设备 R1 到设备 R4 的活动路径是否通过设备 R3。

操作

在操作模式下，输入 show route protocol bgp 命令。

content_copy zoom_out_map
user@R1> show route protocol bgp
inet.0: 11 destinations, 17 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

12.12.12.0/24       [BGP/170] 00:16:48, localpref 100, from 192.168.2.1
                      AS path: I
                    > to 12.12.12.2 via fe-1/2/0.1
13.13.13.0/24       [BGP/170] 00:00:22, localpref 300, from 192.168.3.1
                      AS path: I
                    > to 13.13.13.3 via fe-1/2/1.2
24.24.24.0/24       [BGP/170] 00:16:48, localpref 100, from 192.168.2.1
                      AS path: I
                    > to 12.12.12.2 via fe-1/2/0.1
34.34.34.0/24       [BGP/170] 00:00:22, localpref 300, from 192.168.3.1
                      AS path: I
                    > to 13.13.13.3 via fe-1/2/1.2
192.168.2.1/32      [BGP/170] 00:16:48, localpref 100, from 192.168.2.1
                      AS path: I
                    > to 12.12.12.2 via fe-1/2/0.1
192.168.3.1/32      [BGP/170] 00:00:22, localpref 300, from 192.168.3.1
                      AS path: I
                    > to 13.13.13.3 via fe-1/2/1.2
192.168.4.1/32     *[BGP/170] 00:00:21, localpref 300, from 192.168.3.1
                      AS path: 4 I
                    > to 13.13.13.3 via fe-1/2/1.2

意义

星号（*）表示首选路径是通过设备 R3。在更改后的配置中，设备 R3 的本地优先级高于设备 R2。本地首选项控制路径选择。

示例：配置 BGP 以通告非活动路由

默认情况下，BGP 仅重新播发活动路由。要让路由表将 BGP 获知的最佳路由导出到 BGP（即使 Junos OS 未将其选为活动路由），请包含以下 advertise-inactive 语句：

advertise-inactive;

在 Junos OS 中，BGP 通告已安装或处于活动状态的 BGP 路由，这些路由是根据 BGP 路径选择规则选择为最佳路由的。该 advertise-inactive 语句允许将非活动 BGP 路由通告给其他对等方。

注：

如果路由表有两个 BGP 路由，其中一个处于活动状态，另一个处于非活动状态， advertise-inactive 则该语句不会播发非活动 BGP 前缀。当存在另一个活动的 BGP 路由时，此语句不会播发非活动 BGP 路由。但是，如果活动路由是静态路由， advertise-inactive 则该语句将播发非活动 BGP 路由。

注：

当路由器配置为路由反射器时，该 advertise-inactive 语句无助于从 VRF 通告非活动路由。

Junos OS 还支持配置与播发路由状态匹配的 BGP 导出策略。您可以匹配活动或非活动路由，如下所示：

content_copy zoom_out_map
policy-options {
    policy-statement name{
        from state (active|inactive);
    }
}

此限定符仅在导出策略上下文中使用时匹配。当路由由可以通告非活动路由的协议（如 BGP）通告时，state inactive匹配作为（或advertise-external）语句结果advertise-inactive播发的路由。

例如，以下配置可用作 BGP 导出策略，以标记由于具有用户定义的社区的设置而 advertise-inactive 播发的路由。接收路由器稍后可以使用该社区从转发表中过滤掉此类路由。此类机制可用于解决发送方未用于转发的广告路径可能导致转发循环的问题。

content_copy zoom_out_map
user@host# show policy-options
policy-statement mark-inactive {
    term inactive {
        from state inactive;
        then {
            community set comm-inactive;
        }
    }
    term default {
        from protocol bgp;
        then accept;
    }
    then reject;
}
community comm-inactive members 65536:65284;

要求
概述
配置
验证

要求

配置此示例之前，不需要除设备初始化之外的特殊配置。

概述

在此示例中，设备 R2 有两个外部 BGP （EBGP）对等方，即设备 R1 和设备 R3。

设备 R1 具有到 172.16.5/24 的静态路由。同样，设备 R2 也有到 172.16.5/24 的静态路由。设备 R1 通过 BGP 向设备 R2 发送有关其静态路由的信息。设备 R2 现在具有来自两个源的有关 172.16.5/24 的信息：它自己的静态路由和从设备 R1 接收的 BGP 获知路由。静态路由优先于 BGP 获知的路由，因此 BGP 路由在设备 R2 上处于非活动状态。通常，设备 R2 会将 BGP 获知的信息发送到设备 R3，但设备 R2 不会执行此操作，因为 BGP 路由处于非活动状态。因此，设备 R3 没有关于 172.16.5/24 的信息，除非您在设备 R2 上启用 advertise-inactive 命令，这会导致设备 R2 将获知的 BGP 发送到设备 R3。

拓扑学

图 4 显示了示例网络。

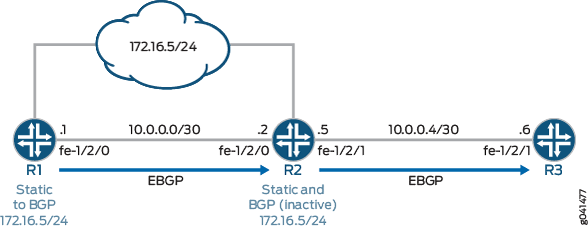

图 4：用于广告非活动的 BGP 拓扑

CLI 快速配置显示了中图 4所有设备的配置。

#d14e127__d14e254本节介绍设备 R2 上的步骤。

配置

CLI 快速配置
程序

CLI 快速配置

设备 R1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30
set interfaces lo0 unit 0 family inet address 192.168.0.1/32
set protocols bgp group to_R2 type external
set protocols bgp group to_R2 export send-static
set protocols bgp group to_R2 neighbor 10.0.0.2 peer-as 200
set policy-options policy-statement send-static term 1 from protocol static
set policy-options policy-statement send-static term 1 then accept
set routing-options static route 172.16.5.0/24 discard
set routing-options static route 172.16.5.0/24 install
set routing-options autonomous-system 100

设备 R2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30
set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.5/30
set interfaces lo0 unit 0 family inet address 192.168.0.2/32
set protocols bgp group to_R1 type external
set protocols bgp group to_R1 neighbor 10.0.0.1 peer-as 100
set protocols bgp group to_R3 type external
set protocols bgp group to_R3 advertise-inactive
set protocols bgp group to_R3 neighbor 10.0.0.6 peer-as 300
set routing-options static route 172.16.5.0/24 discard
set routing-options static route 172.16.5.0/24 install
set routing-options autonomous-system 200

设备 R3

content_copy zoom_out_map
set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.6/30
set interfaces fe-1/2/0 unit 9 family inet address 10.0.0.9/30
set interfaces lo0 unit 0 family inet address 192.168.0.3/32
set protocols bgp group ext type external
set protocols bgp group ext peer-as 200
set protocols bgp group ext neighbor 10.0.0.5
set routing-options autonomous-system 300

程序

分步过程
结果

分步过程

以下示例要求您在配置层次结构中导航各个级别。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置设备 R2：

配置设备接口。

content_copy zoom_out_map
[edit interfaces]
user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30
user@R2# set fe-1/2/1 unit 0 family inet address 10.0.0.5/30
user@R2# set lo0 unit 0 family inet address 192.168.0.2/32

配置与设备 R1 的 EBGP 连接。

content_copy zoom_out_map
[edit protocols bgp group to_R1]
user@R2# set type external
user@R2# set neighbor 10.0.0.1 peer-as 100

配置与设备 R3 的 EBGP 连接。

content_copy zoom_out_map
[edit protocols bgp group to_R3]
user@R2# set type external
user@R2# set neighbor 10.0.0.6 peer-as 300

将该 advertise-inactive 语句添加到与设备 R3 的 EBGP 组对等会话。
```
[edit protocols bgp group to_R3]
user@R2# set advertise-inactive
```

配置到 172.16.5.0/24 网络的静态路由。

content_copy zoom_out_map
[edit routing-options static]
user@R2# set route 172.16.5.0/24 discard
user@R2# set route 172.16.5.0/24 install

配置自治系统 (AS) 编号。

content_copy zoom_out_map
[edit routing-options]
user@R2# set autonomous-system 200

结果

content_copy zoom_out_map
user@R2# show interfaces
fe-1/2/0 {
    unit 0 {
        family inet {
            address 10.0.0.2/30;
        }
    }
}
fe-1/2/1 {
    unit 0 {
        family inet {
            address 10.0.0.5/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.2/32;
        }
    }
}

content_copy zoom_out_map
user@R2# show protocols
bgp {
    group to_R1 {
        type external;
        neighbor 10.0.0.1 {
            peer-as 100;
        }
    }
    group to_R3 {
        type external;
        advertise-inactive;
        neighbor 10.0.0.6 {
            peer-as 300;
        }
    }
}

content_copy zoom_out_map
user@R2# show routing-options
static {
    route 172.16.5.0/24 {
        discard;
        install;
    }
}
autonomous-system 200;

如果完成设备配置，请从配置模式输入 commit。

验证

确认配置工作正常。

验证 BGP 活动路径
验证外部路由通告
验证设备 R3 上的路由
试验广告无效语句

验证 BGP 活动路径

目的
操作
意义

目的

在设备 R2 上，确保 172.16.5.0/24 前缀位于路由表中，并且具有预期的活动路径。

操作

content_copy zoom_out_map
user@R2> show route 172.16.5

inet.0: 7 destinations, 8 routes (7 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

172.16.5.0/24      *[Static/5] 21:24:38
                      Discard
                    [BGP/170] 21:21:41, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0

意义

设备 R2 从设备 R1 及其自己的静态配置路由接收 172.16.5.0/24 路由。静态路由是活动路径，由星号（*）指定。与 BGP 优先级（170）相比，静态路由路径具有最低的路由优先级（5）。因此，静态路由变为活动状态。

验证外部路由通告

目的
操作
意义

目的

在设备 R2 上，确保向设备 R3 播发 172.16.5.0/24 路由。

操作

content_copy zoom_out_map
user@R2> show route advertising-protocol bgp 10.0.0.6


inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
  172.16.5.0/24           Self                                    100 I

意义

设备 R2 正在向设备 R3 播发 172.16.5.0/24 路由

验证设备 R3 上的路由

目的
操作
意义

目的

确保 172.16.6.0/24 前缀位于设备 R3 的路由表中。

操作

content_copy zoom_out_map
user@R3> show route 172.16.5.0/24

inet.0: 5 destinations, 5 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

172.16.5.0/24      *[BGP/170] 00:01:19, localpref 100
                      AS path: 200 100 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/1.0

意义

设备 R3 具有 172.16.5.0/24 的 BGP 获知路由。

试验广告无效语句

目的
操作
意义

目的

查看从设备 R2 上的 BGP 配置中删除语句 advertise-inactive 后会发生什么情况。

操作

在设备 R2 上，停用语句 advertise-inactive 。

content_copy zoom_out_map
[edit  protocols bgp group to_R3]
user@R2# deactivate advertise-inactive
user@R2# commit

在设备 R2 上，检查 172.16.5.0/24 路由是否播发到设备 R3。
```
user@R2> show route advertising-protocol bgp 10.0.0.6
```
正如预期的那样，该路由不再播发。
在设备 R3 上，确保路由表中没有 172.16.5/24 路由。
```
user@R3> show route 172.16.5/24
```

意义

设备 R1 将路由 172.16.5/24 播发至设备 R2，但设备 R2 具有为此前缀手动配置的静态路由。静态路由优先于 BGP 路由，因此设备 R2 会将 BGP 路由安装为非活动路由。由于 BGP 路由未处于活动状态，因此设备 R2 不会将 BGP 路由重新播发至设备 R3。这是 Junos OS 中的默认行为。如果将该 advertise-inactive 语句添加到设备 R2 上的 BGP 配置中，设备 R2 将重新播发非活动路由。

变更历史表

是否支持某项功能取决于您使用的平台和版本。使用 Feature Explorer 查看您使用的平台是否支持某项功能。

版本

说明

10.4

从 Junos OS 10.4 版开始，如果配置， static-label-switched-path 则默认首选项值为 6。

arrow_backward PREVIOUS BGP 会话的自治系统

NEXT arrow_forward BGP 4 字节 AS 编号

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

BGP 用户指南

在本页

机器翻译对您有帮助吗?

免责声明:

BGP 路由的本地首选项

了解路由首选项值（管理距离）

另请参阅

示例：配置 BGP 路由的首选项值

要求

概述

拓扑学

配置

CLI 快速配置

程序

分步过程

结果

验证

验证首选项

目的

操作

意义

另请参阅

示例：使用路由策略设置 BGP 路由的首选项值

要求

概述

拓扑学

配置

CLI 快速配置

程序

分步过程

结果

验证

验证首选项

目的

操作

意义

另请参阅

了解内部 BGP 路由的本地首选项指标

另请参阅

示例：配置 BGP 路由的本地首选项值

要求

概述

配置

CLI 快速配置

配置设备 R1

分步过程

结果

配置设备 R2

分步过程

结果

配置设备 R3

分步过程

结果

配置设备 R4

分步过程

结果

验证

检查从设备 R1 到设备 R4 的活动路径

目的

操作

意义

更改本地首选项以更改路径选择

目的

操作

重新检查从设备 R1 到设备 R4 的活动路径

目的

操作

意义

另请参阅

示例：配置 BGP 以通告非活动路由

要求

概述

拓扑学

配置

CLI 快速配置

程序

分步过程

结果

验证

验证 BGP 活动路径
