Configuração de SCU com VPNs de camada 3

date_range 18-Jan-25

arrow_backward

arrow_forward

Configuração de SCU em uma VPN de Camada 3

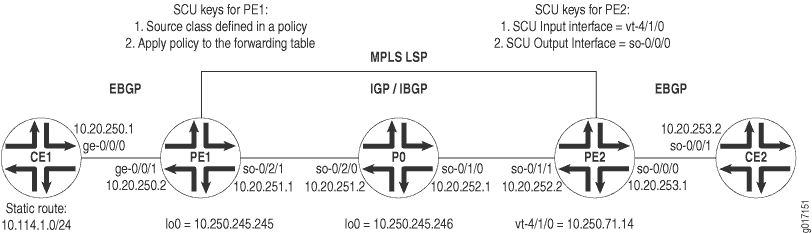

Figura 1: Diagrama de topologia de VPN de Camada 3 em SCU

Figura 1 exibe uma topologia VPN de Camada 3. CE1 e CE2 são roteadores de borda do cliente (CE) conectados por uma VPN através dos roteadores provedores PE1, P0 e PE2. O EBGP é estabelecido entre os roteadores CE1 e PE1, o IBGP conecta os roteadores PE1 e PE2 em um núcleo IS-IS/MPLS/LDP, e um segundo fluxos de conexão EBGP entre os roteadores PE2 e CE2.

No Roteador CE1, inicie sua VPN configurando uma conexão EBGP com PE1. Instale uma rota 10.114.1.0/24 estática e anuncie esta rota ao seu vizinho EBGP.

Roteador CE1

content_copy zoom_out_map
[edit]
interfaces {
    ge-0/0/0 {
        unit 0 {
            family inet {
                address 10.20.250.1/30;
            }
        }
    }
}
routing-options {
    static {
        route 10.114.1.0/24 reject;
    }
    autonomous-system 100;
}
protocols {
    bgp {
        group to-pe1 {
            local-address 10.20.250.1;
            export inject-direct;
            peer-as 300;
            neighbor 10.20.250.2;
        }
    }
}
policy-options {
    policy-statement inject-direct {
        term 1 {
            from {
                protocol static;
                route-filter 10.114.1.0/24 exact;
            }
            then accept;
        }
        term 2 {
            from protocol direct;
            then accept;
        }
    }
}

No PE1, preencha a conexão EBGP com a CE1 por meio de uma instância de roteamento VRF. Defina uma política de exportação para sua instância VRF que coloca o tráfego BGP em uma comunidade, e uma política de importação que aceita como tráfego comunitário de seu vizinho VPN. Por fim, configure uma relação IBGP com o Roteador PE2 que atropela um núcleo IS-IS, MPLS e LDP.

Roteador PE1

content_copy zoom_out_map
[edit]
interfaces {
    ge-0/0/1 {
        unit 0 {
            family inet {
                address 10.20.250.2/30;
            }
        }
    }
    so-0/2/1 {
        unit 0 {
            family inet {
                address 10.20.251.1/30;
            }
            family iso;
            family mpls;
        }
    }
    lo0 {
        unit 0 {
            family inet {
                address 10.250.245.245/32;
            }
            family iso;
            family mpls;
        }
    }
}
routing-options {
    autonomous-system 300;
}
protocols {
    mpls {
        interface so-0/2/1;
    }
    bgp {
        group ibgp {
            type internal;
            local-address 10.250.245.245;
            family inet-vpn {
                unicast;
            }
            neighbor 10.250.71.14;
        }
    }
    isis {
        interface so-0/2/1;
    }
    ldp {
        interface so-0/2/1;
    }
}
policy-options {
    policy-statement red-import {
        from {
            protocol bgp;
            community red-com;
        }
        then accept;
    }
    policy-statement red-export {
        from protocol bgp;
        then {
            community add red-com;
            accept;
        }
    }
    community red-com members target:20:20;
}
routing-instances {
    red {
        instance-type vrf;
        interface ge-0/0/1.0;
        route-distinguisher 10.250.245.245:100;
        vrf-import red-import;
        vrf-export red-export;
        protocols {
            bgp {
                group to-ce1 {
                    local-address 10.20.250.2;
                    peer-as 100;
                    neighbor 10.20.250.1;
                }
            }
        }
    }
}

Na P0, conecte os vizinhos do IBGP localizados em PE1 e PE2. Lembre-se de incluir protocolos relacionados a VPN (MPLS, LDP e IGP) em todas as interfaces.

Roteador P0

content_copy zoom_out_map
[edit]
interfaces {
    so-0/1/0 {
        unit 0 {
            family inet {
                address 10.20.252.1/30;
            }
            family iso;
            family mpls;
        }
    }
    so-0/2/0 {
        unit 0 {
            family inet {
                address 10.20.251.2/30;
            }
            family iso;
            family mpls;
        }
    }
    lo0 {
        unit 0 {
            family inet {
                address 10.250.245.246/32;
            }
            family iso;
            family mpls;
        }
    }
}
routing-options {
    autonomous-system 300;
}
protocols {
    mpls {
        interface so-0/1/0;
        interface so-0/2/0;
    }
    isis {
        interface all;
    }
    ldp {
        interface all;
    }
}

No PE2, preencha a relação do IBGP com o Roteador PE1. Estabeleça uma conexão EBGP com o CE2 por meio de uma instância de roteamento VRF. Definir uma política de exportação para a instância VRF que coloca o tráfego BGP em uma comunidade, e uma política de importação que aceita como tráfego comunitário do vizinho VPN. Em seguida, estabeleça uma política que adicione a rota estática do CE1 a uma classe de origem chamada GOLD1. Além disso, exporte essa política de SCU para a tabela de encaminhamento. Por fim, defina sua vt interface como a interface de entrada SCU e estabeleça a interface so-0/0/0 voltada para CE como a interface de saída SCU.

Roteador PE2

content_copy zoom_out_map
[edit]
interfaces {
    so-0/1/1 {
        unit 0 {
            family inet {
                address 10.20.252.2/30;
            }
            family iso;
            family mpls;
        }
    }
    so-0/0/0 {
        unit 0 {
            family inet {
                accounting {
                    source-class-usage {
                        output;
                    }
                }
                address 10.20.253.1/30;
            }
        }
    }
    vt-4/1/0 {
        unit 0 {
            family inet {
                accounting {
                    source-class-usage {
                        input;
                    }
                }
                address 10.250.71.14/32;
            }
            family iso;
            family mpls;
        }
    }
}
routing-options {
    autonomous-system 300;
    forwarding-table {
        export inject-customer2-dest-class;
    }
}
protocols {
    mpls {
        interface so-0/1/1;
        interface vt-4/1/0;
    }
    bgp {
        group ibgp {
            type internal;
            local-address 10.250.71.14;
            family inet-vpn {
                unicast;
            }
            neighbor 10.250.245.245;
        }
    }
    isis {
        interface so-0/1/1;
    }
    ldp {
        interface so-0/1/1;
    }
}
routing-instances {
    red {
        instance-type vrf;
        interface so-0/0/0.0;
        interface vt-4/1/0.0;
        route-distinguisher 10.250.71.14:100;
        vrf-import red-import;
        vrf-export red-export;
        protocols {
            bgp {
                group to-ce2 {
                    local-address 10.20.253.1;
                    peer-as 400;
                    neighbor 10.20.253.2;
                }
            }
        }
    }
}
policy-options {
    policy-statement red-import {
        from {
            protocol bgp;
            community red-com;
        }
        then accept;
    }
    policy-statement red-export {
        from protocol bgp;
        then {
            community add red-com;
            accept;
        }
    }
    policy-statement inject-customer2-dest-class {
        term term-gold1-traffic {
            from {
                route-filter 10.114.1.0/24 exact;
            }
            then source-class GOLD1;
        }
    }
    community red-com members target:20:20;
}

No Roteador CE2, preencha o caminho de VPN terminando a conexão EBGP com PE2.

Roteador CE2

content_copy zoom_out_map
[edit]
interfaces {
    so-0/0/1 {
        unit 0 {
            family inet {
                address 10.20.253.2/30;
            }
        }
    }
}
routing-options {
    autonomous-system 400;
}
protocols {
    bgp {
        group to-pe2 {
            local-address 10.20.253.2;
            export inject-direct;
            peer-as 300;
            neighbor 10.20.253.1;
        }
    }
}
policy-options {
    policy-statement inject-direct {
        from {
            protocol direct;
        }
        then accept;
    }
}

Verificando seu trabalho

Para verificar se o SCU está funcionando corretamente na VPN de Camada 3, use os seguintes comandos:

show interfaces interface-name statistics
show interfaces source-class source-class-name interface-name
show interfaces interface-name (extensive | detail)
show route (extensive | detail)
clear interface interface-name statistics

Você deve sempre verificar as estatísticas do SCU na interface SCU de saída na qual você configurou a output declaração. Para verificar a funcionalidade do SCU, siga essas etapas:

Libere todos os contadores em seu roteador habilitado para SCU e verifique se eles estão vazios.
Envie um ping do roteador CE de entrada para o segundo roteador CE para gerar tráfego de SCU por toda a rota VPN habilitada para SCU.
Verifique se os contadores estão incrementando corretamente na interface de saída.

A seção a seguir mostra a saída desses comandos usados com o exemplo de configuração.

content_copy zoom_out_map
user@pe2> clear interfaces statistics all

	user@pe2> show interfaces so-0/0/0.0 statistics
  	Logical interface so-0/0/0.0 (Index 6) (SNMP ifIndex 113)
    Flags: Point-To-Point SNMP-Traps Encapsulation: PPP
    Protocol inet, MTU: 4470
      Source class                             Packets                Bytes
 GOLD1                          0                    0
      Addresses, Flags: Is-Preferred Is-Primary

	user@pe2> show interfaces source-class GOLD1 so-0/0/0.0
    Protocol inet
      Source class                             Packets                Bytes
GOLD1                          0                    0

user@ce1> ping 10.20.253.2 source 10.114.1.1 rapid count 10000

user@scu>  show interfaces source-class GOLD1 so-0/0/0.0
    Protocol inet
      Source class                             Packets                Bytes
GOLD1                      20000              1680000

user@scu>  show interfaces so-0/0/0.0 statistics
  Logical interface so-0/0/0.0 (Index 6) (SNMP ifIndex 113)
    Flags: Point-To-Point SNMP-Traps Encapsulation: PPP
    Protocol inet, MTU: 4470
      Source class                             Packets                Bytes
GOLD1                      20000              1680000
      Addresses, Flags: Is-Preferred Is-Primary
         Destination: 10.20.253/24, Local: 10.20.253.1
