MPLS(レイヤー2回線)を介したイーサネットの設定

date_range 19-Jan-25

arrow_backward

arrow_forward

MPLS 上のイーサネットを実装するには、プロバイダエッジ(PE)スイッチ上でレイヤー 2 回線を設定する必要があります。カスタマーエッジ(CE)スイッチに特別な設定は必要ありません。プロバイダスイッチでは、MPLS パケットを送受信するインターフェイスに MPLS と LDP を設定する必要があります。

注:

レイヤー 2 回線は CCC(回線クロスコネクト)に似ていますが、複数のレイヤー 2 回線を 2 つの PE スイッチ間の 1 つの LSP(ラベルスイッチパス)トンネルで伝送できる点が異なります。対照的に、各CCCには専用のLSPが必要です。

このトピックでは、MPLS 上のイーサネットをサポートするように PE スイッチを設定する方法について説明します。ローカル PE(PE1)スイッチとリモート PE(PE2)スイッチの両方で、インターフェイスとプロトコルを設定する必要があります。インターフェイス設定は、レイヤー2回線がポートベースかVLANベースかによって異なります。

Junos OS リリース 20.3R1 以降、レイヤー 2 VPN と VPWS に LDP シグナリングを提供するレイヤー 2 回線のサポート。

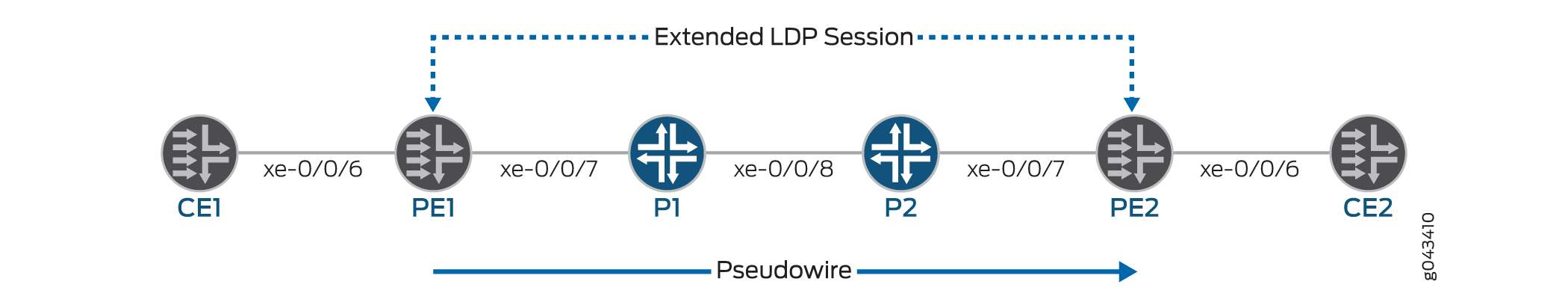

図 1 に、レイヤー2回線構成の例を示します。

図 1: MPLS レイヤー 2 回線上のイーサネット

注:

このトピックでは、ローカル PE スイッチを PE1 と呼び、リモート PE スイッチを PE2 と呼びます。また、スイッチ間の接続を明確にするために、変数ではなくインターフェイス名を使用しています。スイッチのループバックアドレスは次のように設定されます。

PE1:10.127.1.1
PE2:10.127.1.2

注:

QFX シリーズおよび EX4600 スイッチでは、レイヤー 2 回線 CE 向けインターフェイスは AE インターフェイスをサポートしていません。

ポートベースのレイヤー 2 回線(擬似回線)用のローカル PE スイッチの設定

注意:

LSPが転送する最大フレームサイズより少なくとも12バイト大きいMTU(最大送信単位)でMPLSネットワークを設定します。イングレス LSR のカプセル化されたパケットのサイズが LSP MTU を超える場合、そのパケットは破棄されます。エグレス LSR が VC LSP で、宛先レイヤー 2 インターフェイスの MTU を超える長さ(ラベルスタックとシーケンス制御ワードがポップされた後)のパケットを受信すると、そのパケットもドロップされます。

ポートベースのレイヤー 2 回線(擬似回線)用にローカル PE スイッチ(PE1)を設定するには、次の手順に従います。

イーサネットカプセル化用のアクセスCE向けインターフェイスを設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation ethernet-ccc
user@switch# set xe-0/0/6 unit 0
```
注:
イーサネットCCCではユニット番号0のみがサポートされていることに注意してください。

レイヤ 2 回線を PE1 から PE2 に設定します。

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.1 interface xe-0/0/6 virtual-circuit-id 1

ラベルスイッチドパスを PE1 から PE2 に設定します。
```
[edit protocols]
user@switch#set mpls label-switched-path PE1-to-PE2 to 10.127.1.1
```

コアインターフェイスとループバックインターフェイスのプロトコルを設定します。

content_copy zoom_out_map
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0

ローカル PE の変更点が表示されます。

content_copy zoom_out_map
[edit ]
user@device# show interfaces
xe-0/0/6 {
    encapsulation ethernet-ccc;
    unit 0;
}

[edit]
user@device# show protocols
l2circuit {
    neighbor 10.127.1.1 {
        interface xe-0/0/6.0 {
            virtual-circuit-id 1;
        }
    }
}
ldp {
    interface xe-0/0/7.0;
    interface lo0.0;
}
mpls {
    label-switched-path PE1-to-PE2 {
        to 10.127.1.1;
    }
    interface xe-0/0/7.0;
}

ポートベースのレイヤー 2 回線(擬似回線)用のリモート PE スイッチの設定

ポートベースのレイヤー 2 回線用にリモート PE スイッチ(PE2)を設定するには、次の手順に従います。

イーサネットカプセル化用のアクセスCE向けインターフェイスを設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation ethernet-ccc
user@switch# set xe-0/0/6 unit 0
```

レイヤ 2 回線を PE2 から PE1 に設定します。

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.2 interface xe-0/0/6 virtual-circuit-id 1

PE2 から PE1 へのラベルスイッチパスを設定します。
```
[edit protocols]
user@switch#set mpls label-switched-path PE2-to-PE1 to 10.127.1.2
```
コアインターフェイスとループバックインターフェイスのプロトコルを設定します。
```
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0
```

VLAN ベースのレイヤー 2 回線用のローカル PE スイッチの設定

VLAN ベースのレイヤー 2 回線用のローカル PE スイッチ(PE1)を設定するには:

VLAN カプセル化用のアクセス CE 向けインターフェイスを構成します。
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation vlan-ccc
```
VLAN カプセル化用に CE 向けインターフェイスの論理ユニットを構成します。
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 encapsulation vlan-ccc
```
CE向けインターフェイスの論理ユニットを、ファミリーcccに属するよう設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 family ccc
```
VLAN のタグ付けに同じインターフェイスを設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 vlan-tagging
```
インターフェイスの VLAN ID を設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 vlan-id 600
```

レイヤ 2 回線を PE1 から PE2 に設定します。

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.1 interface xe-0/0/6 virtual-circuit-id 1

ラベルスイッチドパスを PE1 から PE2 に設定します。
```
[edit protocols]
user@switch#set mpls label-switched-path PE1-to-PE2 to 10.127.1.1
```
コアインターフェイスとループバックインターフェイスのプロトコルを設定します。
```
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0
```

VLAN ベースのレイヤ 2 回線用のリモート PE スイッチの設定

VLAN ベースのレイヤー 2 回線用にリモート PE スイッチ(PE2)を設定するには、次の手順に従います。

VLAN カプセル化用のアクセス CE 向けインターフェイスを構成します。
```
[edit interfaces]
user@switch# set xe-0/0/6 encapsulation vlan-ccc
```
VLAN カプセル化用に CE 向けインターフェイスの論理ユニットを構成します。
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 encapsulation vlan-ccc
```
CE向けインターフェイスの論理ユニットを、ファミリーcccに属するよう設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 family ccc
```
VLAN のタグ付けに同じインターフェイスを設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 vlan-tagging
```
インターフェイスの VLAN ID を設定します。
```
[edit interfaces]
user@switch# set xe-0/0/6 unit 0 vlan-id 600
```

レイヤ 2 回線を PE2 から PE1 に設定します。

content_copy zoom_out_map
[edit protocols]
user@switch#set l2circuit neighbor 10.127.1.2 interface xe-0/0/6 virtual-circuit-id 1

PE2 から PE1 へのラベルスイッチパスを設定します。
```
[edit protocols]
user@switch#set mpls label-switched-path PE2-to-PE1 to 10.127.1.2
```
コアインターフェイスとループバックインターフェイスのプロトコルを設定します。
```
[edit protocols]
user@switch#set mpls interface xe-0/0/7
user@switch#set ldp interface xe-0/0/7
user@switch#set ldp interface lo0.0
```

変更履歴

サポートされる機能は、使用しているプラットフォームとリリースによって決まります。特定の機能がお使いのプラットフォームでサポートされているかどうかを確認するには、 Feature Explorer をご利用ください。

リリース

説明

20.3R1
