MPLS OAM の設定

date_range 19-Jan-25

arrow_backward

arrow_forward

OAMのMPLSトランスポートプロファイルの設定

MPLS トランスポートプロファイルの概要
例：OAMのMPLSトランスポートプロファイルの設定

MPLS トランスポートプロファイルの概要

RFC 5654「 MPLSトランスポートプロファイルの要件」では、トランスポートサービスやトランスポートネットワークの運用にMPLSを使用する場合に、運用、管理、保守(OAM)の機能を拡張するMPLSトランスポートプロファイル(MPLS-TP)の要件について説明しています。これらの機能は、疑似配線またはラベルスイッチパス(LSP)のトラブルシューティングとメンテナンスに役立ちます。

OAMのMPLS-TPメカニズムには、2つの主要コンポーネントが含まれます。

汎用関連チャネルラベル(GAL)—LSPで受信したパケットが関連する制御チャネルまたはコントロールプレーンに属していることをエグレスラベルスイッチングルーター (LSR)に通知する例外メカニズムを有効にする特別なラベル。
汎用関連チャネルヘッダー(G-Ach)—MPLS ラベルスイッチパス(LSP)に含まれるペイロードのタイプを識別する特別なヘッダーフィールド。G-Ach の形式は、擬似回線に関連付けられた制御チャネルヘッダーと同じです。

MPLS-TPの詳細については、RFC 5654「 MPLSトランスポートプロファイルの要件」を参照してください。GAL および G-Ach の詳細については、RFC 5586, MPLS Generic Associated Channel を参照してください。

MPLS-TP の Junos OS 実装では、以下の機能がサポートされています。

MPLS-TP OAM は、IP カプセル化なしで、GAL と G-Ach を使用してパケットを送受信できます。
1 組のルーター間の 2 つの単方向 RSVP LSP を相互に関連付けて、GAL および G-Ach OAM メッセージのパスをバインドするための関連入札 LSP を作成できます。関連付けられた双方向 LSP に対して、単一の双方向フォワーディング検出(BFD)セッションが確立されます。

例：OAMのMPLSトランスポートプロファイルの設定

この例では、ラベルスイッチドパス(LSP)で OAM GAL および G-Ach メッセージを送受信するための MPLS トランスポートプロファイル(MPLS-TP)を設定する方法を示します。

要件
概要
設定
検証

要件

この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。

M シリーズ、MX シリーズ、T シリーズルーターの組み合わせが可能な 6 台のデバイス
デバイスで Junos OS Release 12.1 以降が実行されている

概要

Junos OS リリース 12.1 以降では、MPLS トランスポートプロファイル(MPLS-TP)の運用、管理、保守(OAM)機能がサポートされています。MPLS-TP では、MPLS をトランスポートサービスおよびトランスポートネットワーク運用に使用する場合、OAM に新機能が導入されます。これには、OAM メッセージの汎用関連チャネルラベル (GAL) と汎用関連チャネルヘッダー (G-Ach) の構成が含まれます。

この例では、IP カプセル化なしで GAL および G-Ach OAM メッセージを送受信する MPLS-TP OAM 機能を設定する方法を示します。さらに、GAL および G-Ach OAM メッセージのパスをバインドするための関連双方向 LSP を作成するために、1 対のルーター間で 2 つの単方向 RSVP ラベルスイッチパス(LSP)を関連付ける方法も示します。

Junos OS リリース 12.1 以降では、次の MPLS-TP 機能がサポートされています。

MPLS-TP OAM機能と、MPLSアプリケーションがIPカプセル化なしでGALとG-Achを使用してパケットを送受信するために必要なインフラストラクチャ。
トランスポートLSPにIPカプセル化を使用せずに、GALとG-Achを使用してパケットを送受信するためのLSP-pingおよび双方向フォワーディング検出(BFD)アプリケーション。
GAL および G-Ach OAM メッセージのパスをバインドするための、関連付けられた双方向 LSP を作成するための、一対のルーター間の 2 つの単方向 RSVP LSP の相互関連付け。関連する双方向 LSP モデルは、プライマリパスを関連付ける場合にのみサポートされます。関連する双方向 LSP に対して、単一の BFD セッションが確立されます。

Junos OS リリース 12.1 以降では、次の MPLS-TP 機能はサポートされていません。

ポイントツーマルチポイント RSVP LSP と BGP LSP
損失測定と遅延測定

以下の設定ステートメントを使用して、GAL および G-Ach OAM 操作を有効にすることができます。

mpls-tp-mode—MPLSネットワーク内のすべてのLSPで、IPカプセル化なしでGALおよびG-Ach OAM操作を有効にするには、 [edit protocols mpls oam] 階層レベルにこのステートメントを含めます。
```
[edit protocols mpls oam]
mpls-tp-mode;
```
ネットワーク内の特定の LSP で IP カプセル化なしで GAL および G-Ach OAM 操作を有効にするには、このステートメントを [edit protocols mpls label-switched-path lsp-name oam] 階層レベルに含めます。
```
[edit protocols mpls label-switched-path lsp-name oam]
mpls-tp-mode;
```
注:
Junos OS リリース 16.1 以降、MPLS-TP は、mpls-tp-mode ステートメントの下で、デフォルトの LSPING(0x0008)チャネルタイプに 2 つの追加チャネルタイプをサポートしています。これらの追加のチャネルタイプは、IP/UDPカプセル化の有無にかかわらず、オンデマンド接続検証(CV)を提供します。
- オンデマンドCV(0x0025):このチャネルタイプは新しい疑似回線チャネルタイプで、IP アドレッシングが使用できないか、非 IP カプセル化が優先される IP/UDP カプセル化なしのオンデマンド CV に使用されます。
- IPv4(0x0021)—このチャネルタイプは、IP/UDP カプセル化を使用し、IP アドレス指定を使用して他のベンダーのデバイスとの相互運用性サポートを提供します。
GACH-TLV は、デフォルトの LSPING チャネルタイプとともに使用されます。RFC 7026 に従い、GACH-TLV は 0x0021 および 0x0025 チャネルタイプでは非推奨となっています。

MPLS-TP のチャネルタイプを設定するには、[edit protocols mpls label-switched-path lsp-name oam mpls-tp-mode] 階層レベルと[edit protocols mpls oam mpls-tp-mode]階層レベルで lsping-channel-type channel-type ステートメントを含めます。
associate-lsp lsp-name from from-ip-address—LSPの両端に関連する双方向LSPを設定するには、 [edit protocols mpls label-switched-path lsp-name] 階層レベルにこのステートメントを含めます。
```
[edit protocols mpls label-switched-path lsp-name ]
associate-lsp lsp-name {
    from from-ip-address;
}
```
LSP の from from-ip-address 設定はオプションです。省略した場合は、イングレス LSP 設定の to アドレスから取得されます。
transit-lsp-association- このステートメントを [edit protocols mpls]トランジットルーターで 2 つの LSP を関連付ける階層レベル。
```
[edit protocols mpls]
transit-lsp-association transit-association-lsp-group-name {
    lsp-name-1 name-of-associated-lsp-1;
    from-1     address-of-associated-lsp-1;
    lsp-name-2 name-of-associated-lsp-2;
    from-2     address-of-associated-lsp-2;
}
```
トランジットノード内のLSPの関連付けは、TTLが期限切れになったLSPのpingパケットまたはtracerouteのリターンLSPパスに有効です。

この例では、R0 がイングレスルーターで、R4 がエグレスルーターです。R1、R2、R3、R5 はトランジットルーターです。関連する双方向 LSP は、GAL および G-Ach OAM メッセージを送受信するためにトランジットルーター間で確立されます。

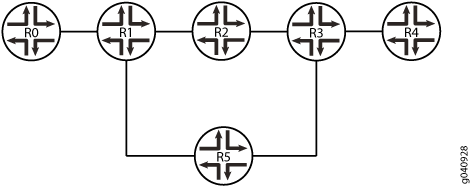

図 1 この例で使用されているトポロジーを示しています。

トポロジー

図 1: MPLS-TP OAM 関連付けられた双方向 LSP

設定

CLIクイック構成
デバイス R0 の設定
デバイスR1の設定

CLIクイック構成

注:

この例では、すべてのデバイスでの設定と、イングレスルーターR0、トランジットルーターR1の設定手順を順を追って示しています。イングレスルーターR0について説明したステップバイステップの手順を、エグレスルーターR4上で繰り返します。他のトランジットルーターR2、R3、およびR5で、トランジットルーターR1のステップバイステップの手順を繰り返します。適切なインターフェイス名、アドレス、およびその他のパラメーターを適切に変更してください。

この例をすばやく設定するには、次のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更し、[edit]階層レベルのCLIにコマンドをコピー＆ペーストしてください。

ルーターR0

content_copy zoom_out_map
set interfaces ge-4/1/1 unit 0 family inet address 10.10.11.1/30
set interfaces ge-4/1/1 unit 0 family iso
set interfaces ge-4/1/1 unit 0 family inet6
set interfaces ge-4/1/1 unit 0 family mpls
set interfaces ge-5/0/0 unit 0 family inet address 10.10.10.1/30
set interfaces ge-5/0/0 unit 0 family iso
set interfaces ge-5/0/0 unit 0 family inet6
set interfaces ge-5/0/0 unit 0 family mpls
set protocols rsvp interface ge-5/0/0.0
set protocols rsvp interface ge-4/1/1.0
set protocols mpls label-switched-path r0-to-r4 to 10.255.8.86
set protocols mpls label-switched-path r0-to-r4 oam mpls-tp-mode
set protocols mpls label-switched-path r0-to-r4 associate-lsp r4-to-r0 from 10.255.8.86
set protocols mpls interface ge-5/0/0.0
set protocols mpls interface ge-4/1/1.0
set protocols ospf traffic-engineering
set protocols ospf area 0.0.0.0 interface ge-5/0/0.0
set protocols ospf area 0.0.0.0 interface ge-4/1/1.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive

ルーター R1

content_copy zoom_out_map
set interfaces ge-0/0/5 unit 0 family inet address 10.10.10.2/30
set interfaces ge-0/0/5 unit 0 family iso
set interfaces ge-0/0/5 unit 0 family inet6
set interfaces ge-0/0/5 unit 0 family mpls
set interfaces ge-0/2/2 unit 0 family inet address 10.10.12.2/30
set interfaces ge-0/2/2 unit 0 family iso
set interfaces ge-0/2/2 unit 0 family inet6
set interfaces ge-0/2/2 unit 0 family mpls
set interfaces ge-1/0/2 unit 0 family inet address 10.10.13.2/30
set interfaces ge-1/0/2 unit 0 family iso
set interfaces ge-1/0/2 unit 0 family inet6
set interfaces ge-1/0/2 unit 0 family mpls
set interfaces ge-2/0/2 unit 0 family inet address 10.10.11.2/30
set interfaces ge-2/0/2 unit 0 family iso
set interfaces ge-2/0/2 unit 0 family inet6
set interfaces ge-2/0/2 unit 0 family mpls
set protocols rsvp interface ge-0/2/2.0
set protocols rsvp interface ge-0/0/5.0
set protocols rsvp interface ge-1/0/2.0
set protocols rsvp interface ge-2/0/2.0
set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4
set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207
set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0
set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86
set protocols mpls interface ge-0/0/5.0
set protocols mpls interface ge-2/0/2.0
set protocols mpls interface ge-1/0/2.0
set protocols mpls interface ge-0/2/2.0
set protocols ospf traffic-engineering
set protocols ospf area 0.0.0.0 interface ge-0/0/5.0
set protocols ospf area 0.0.0.0 interface ge-0/2/2.0 metric 100
set protocols ospf area 0.0.0.0 interface ge-1/0/2.0
set protocols ospf area 0.0.0.0 interface ge-2/0/2.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive

ルーターR2

content_copy zoom_out_map
set interfaces ge-0/2/3 unit 0 family inet address 10.10.13.1/30
set interfaces ge-0/2/3 unit 0 family iso
set interfaces ge-0/2/3 unit 0 family inet6
set interfaces ge-0/2/3 unit 0 family mpls
set interfaces ge-1/3/2 unit 0 family inet address 10.10.14.1/30
set interfaces ge-1/3/2 unit 0 family iso
set interfaces ge-1/3/2 unit 0 family inet6
set interfaces ge-1/3/2 unit 0 family mpls
set interfaces ge-1/3/4 unit 0 family inet address 10.10.15.1/30
set interfaces ge-1/3/4 unit 0 family iso
set interfaces ge-1/3/4 unit 0 family inet6
set interfaces ge-1/3/4 unit 0 family mpls
set protocols rsvp interface ge-0/2/3.0
set protocols rsvp interface ge-1/3/2.0
set protocols rsvp interface ge-1/3/4.0
set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4
set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207
set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0
set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86
set protocols mpls interface ge-0/2/3.0
set protocols mpls interface ge-1/3/2.0
set protocols mpls interface ge-1/3/4.0
set protocols ospf traffic-engineering
set protocols ospf area 0.0.0.0 interface ge-0/2/3.0
set protocols ospf area 0.0.0.0 interface ge-1/3/2.0
set protocols ospf area 0.0.0.0 interface ge-1/3/4.0 metric 100
set protocols ospf area 0.0.0.0 interface lo0.0 passive

ルータ R3

content_copy zoom_out_map
set interfaces ge-1/2/1 unit 0 family inet address 10.10.16.2/30
set interfaces ge-1/2/1 unit 0 family iso
set interfaces ge-1/2/1 unit 0 family inet6
set interfaces ge-1/2/1 unit 0 family mpls
set interfaces ge-2/0/7 unit 0 family inet address 10.10.17.2/30
set interfaces ge-2/0/7 unit 0 family iso
set interfaces ge-2/0/7 unit 0 family inet6
set interfaces ge-2/0/7 unit 0 family mpls
set interfaces ge-2/2/0 unit 0 family inet address 10.10.14.2/30
set interfaces ge-2/2/0 unit 0 family iso
set interfaces ge-2/2/0 unit 0 family inet6
set interfaces ge-2/2/0 unit 0 family mpls
set protocols rsvp interface ge-2/2/0.0
set protocols rsvp interface ge-1/2/1.0
set protocols rsvp interface ge-2/0/7.0
set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4
set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207
set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0
set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86
set protocols mpls interface ge-2/2/0.0
set protocols mpls interface ge-1/2/1.0
set protocols mpls interface ge-2/0/7.0
set protocols ospf traffic-engineering
set protocols ospf area 0.0.0.0 interface ge-2/2/0.0
set protocols ospf area 0.0.0.0 interface ge-1/2/1.0
set protocols ospf area 0.0.0.0 interface ge-2/0/7.0 metric 100
set protocols ospf area 0.0.0.0 interface lo0.0 passive

ルータ R4

content_copy zoom_out_map
set interfaces ge-0/0/3 unit 0 family inet address 10.10.16.1/30
set interfaces ge-0/0/3 unit 0 family iso
set interfaces ge-0/0/3 unit 0 family inet6
set interfaces ge-0/0/3 unit 0 family mpls
set protocols rsvp interface ge-0/0/3.0
set protocols mpls label-switched-path r4-to-r0 to 10.255.8.207
set protocols mpls label-switched-path r4-to-r0 oam mpls-tp-mode
set protocols mpls label-switched-path r4-to-r0 associate-lsp r0-to-r4 from 10.255.8.207
set protocols mpls interface ge-0/0/3.0
set protocols ospf traffic-engineering
set protocols ospf area 0.0.0.0 interface ge-0/0/3.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive

1 ルータ R5 1

content_copy zoom_out_map
set interfaces ge-1/2/0 unit 0 family inet address 10.10.15.2/30
set interfaces ge-1/2/0 unit 0 family iso
set interfaces ge-1/2/0 unit 0 family inet6
set interfaces ge-1/2/0 unit 0 family mpls
set interfaces ge-2/0/0 unit 0 family inet address 10.10.12.1/30
set interfaces ge-2/0/0 unit 0 family iso
set interfaces ge-2/0/0 unit 0 family inet6
set interfaces ge-2/0/0 unit 0 family mpls
set interfaces ge-4/0/7 unit 0 family inet address 10.10.17.1/30
set interfaces ge-4/0/7 unit 0 family iso
set interfaces ge-4/0/7 unit 0 family inet6
set interfaces ge-4/0/7 unit 0 family mpls
set protocols rsvp interface ge-2/0/0.0
set protocols rsvp interface ge-1/2/0.0
set protocols rsvp interface ge-4/0/7.0
set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4
set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207
set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0
set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86
set protocols mpls interface ge-2/0/0.0
set protocols mpls interface ge-1/2/0.0
set protocols mpls interface ge-4/0/7.0
set protocols ospf traffic-engineering
set protocols ospf area 0.0.0.0 interface ge-2/0/0.0 metric 100
set protocols ospf area 0.0.0.0 interface ge-1/2/0.0 metric 100
set protocols ospf area 0.0.0.0 interface ge-4/0/7.0 metric 100
set protocols ospf area 0.0.0.0 interface lo0.0 passive

デバイス R0 の設定

ステップバイステップでの手順
結果

ステップバイステップでの手順

イングレスルーター R0 を設定するには:

インターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@R0# set ge-4/1/1 unit 0 family inet address 10.10.11.1/30
user@R0# set ge-4/1/1 unit 0 family iso
user@R0# set ge-4/1/1 unit 0 family inet6
user@R0# set ge-4/1/1 unit 0 family mpls
user@R0# set ge-5/0/0 unit 0 family inet address 10.10.10.1/30
user@R0# set ge-5/0/0 unit 0 family iso
user@R0# set ge-5/0/0 unit 0 family inet6
user@R0# set ge-5/0/0 unit 0 family mpls

インターフェイスに MPLS を設定します。

content_copy zoom_out_map
[edit protocols mpls]
user@R0# set interface ge-5/0/0.0
user@R0# set interface ge-4/1/1.0

OSPFなどの内部ゲートウェイプロトコルを設定します。

content_copy zoom_out_map
[edit protocols ospf]
user@R0# set traffic-engineering
user@R0# set area 0.0.0.0 interface ge-5/0/0.0
user@R0# set area 0.0.0.0 interface ge-4/1/1.0
user@R0# set area 0.0.0.0 interface lo0.0 passive

RSVP などのシグナリングプロトコルを設定します。

content_copy zoom_out_map
[edit protocols rsvp]
user@R0# set interface ge-5/0/0.0
user@R0# set interface ge-4/1/1.0

LSP を設定します。

content_copy zoom_out_map
[edit protocols mpls]
user@R0# set label-switched-path r0-to-r4 to 10.255.8.86

LSP で IP カプセル化を行わずに、GAL および G-Ach OAM 操作を有効にします。
```
[edit protocols mpls]
user@R0# set label-switched-path r0-to-r4 oam mpls-tp-mode
```

LSP の両端に、関連する双方向 LSP を設定します。

content_copy zoom_out_map
[edit protocols mpls]
user@R0# set label-switched-path r0-to-r4 associate-lsp to-r0 from 10.255.8.86

デバイスの設定が完了したら、設定をコミットします。
```
[edit]
user@R0#  commit
```

結果

show interfaces コマンドと show protocols コマンドを発行して、設定を確認します。

content_copy zoom_out_map
user@R0# show interfaces
ge-4/1/1 {
    unit 0 {
        family inet {
            address 10.10.11.1/30;
        }
        family iso;
        family inet6;
        family mpls;
    }
}
ge-5/0/0 {
    unit 0 {
        family inet {
            address 10.10.10.1/30;
        }
        family iso;
        family inet6;
        family mpls;
    }
}

content_copy zoom_out_map
user@R0# show protocols
rsvp {
    interface ge-5/0/0.0;
    interface ge-4/1/1.0;
}
mpls {
    label-switched-path r0-to-r4 {
        to 10.255.8.86;
        oam mpls-tp-mode;
        associate-lsp r4-to-r0 {
            from 10.255.8.86;
        }
    }
    interface ge-4/1/1.0;
    interface ge-5/0/0.0;
}
ospf {
    traffic-engineering;
    area 0.0.0.0 {
        interface ge-5/0/0.0;
        interface ge-4/1/1.0;
        interface lo0.0 {
            passive;
        }
    }
}

デバイスR1の設定

ステップバイステップでの手順
結果

ステップバイステップでの手順

トランジットルーターR1を設定するには:

インターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@R1# set ge-0/0/5 unit 0 family inet address 10.10.10.2/30
user@R1# set ge-0/0/5 unit 0 family iso
user@R1# set ge-0/0/5 unit 0 family inet6
user@R1# set ge-0/0/5 unit 0 family mpls
user@R1# set ge-0/2/2 unit 0 family inet address 10.10.12.2/30
user@R1# set ge-0/2/2 unit 0 family iso
user@R1# set ge-0/2/2 unit 0 family inet6
user@R1# set ge-0/2/2 unit 0 family mpls
user@R1# set ge-2/0/2 unit 0 family inet address 10.10.11.2/30
user@R1# set ge-2/0/2 unit 0 family iso
user@R1# set ge-2/0/2 unit 0 family inet6
user@R1# set ge-2/0/2 unit 0 family mpls
user@R1# set ge-1/0/2 unit 0 family inet address 10.10.13.2/30
user@R1# set ge-1/0/2 unit 0 family iso
user@R1# set ge-1/0/2 unit 0 family inet6
user@R1# set ge-1/0/2 unit 0 family mpls

インターフェイスに MPLS を設定します。

content_copy zoom_out_map
[edit protocols mpls]
user@R1# set interface ge-0/0/5.0
user@R1# set interface ge-2/0/2.0
user@R1# set interface ge-1/0/2.0
user@R1# set interface ge-0/2/2.0

OSPFなどの内部ゲートウェイプロトコルを設定します。

content_copy zoom_out_map
[edit protocols ospf]
user@R1# set traffic-engineering
user@R1# set area 0.0.0.0 interface ge-0/0/5.0
user@R1# set area 0.0.0.0 interface ge-2/0/2.0
user@R1# set area 0.0.0.0 interface ge-1/0/2.0
user@R1# set area 0.0.0.0 interface ge-0/2/2.0 metric 100
user@R1# set area 0.0.0.0 interface lo0.0 passive

RSVP などのシグナリングプロトコルを設定します。

content_copy zoom_out_map
[edit protocols rsvp]
user@R1# set interface ge-0/0/5.0
user@R1# set interface ge-2/0/2.0
user@R1# set interface ge-1/0/2.0
user@R1# set interface ge-0/2/2.0

トランジットルーター上の 2 つの LSP の関連付けを設定します。

content_copy zoom_out_map
[edit protocols mpls]
user@R1# set transit-lsp-association trace1 lsp-name-1 r0-to-r4
user@R1# set transit-lsp-association trace1 from-1 10.255.8.207
user@R1# set transit-lsp-association trace1 lsp-name-2 r4-to-r0
user@R1# set transit-lsp-association trace1 from-2 10.255.8.86

デバイスの設定が完了したら、設定をコミットします。
```
[edit]
user@R1# commit
```

結果

show interfaces コマンドと show protocols コマンドを発行して、設定を確認します。

content_copy zoom_out_map
user@R1# show interfaces
ge-0/0/5 {
    unit 0 {
        family inet {
            address 10.10.10.2/30;
        }
        family iso;
        family inet6;
        family mpls;
    }
}
ge-0/2/2 {
    unit 0 {
        family inet {
            address 10.10.12.2/30;
        }
        family iso;
        family inet6;
        family mpls;
    }
}
ge-2/0/2 {
    unit 0 {
        family inet {
            address 10.10.11.2/30;
        }
        family iso;
        family inet6;
        family mpls;
    }
}
ge-1/0/2 {
    unit 0 {
        family inet {
            address 10.10.13.2/30;
        }
        family iso;
        family inet6;
        family mpls;
    }
}

content_copy zoom_out_map
user@R1# show protocols
rsvp {
    interface ge-0/0/5.0;
    interface ge-2/0/2.0;
    interface ge-1/0/2.0;
    interface ge-0/2/2.0;
}
mpls {
    transit-lsp-association trace1 {
        lsp-name-1 r0-to-r4;
        from-1 10.255.8.207;
        lsp-name-2 r4-to-r0;
        from-2 10.255.8.86;
    }
    interface ge-0/0/5.0;
    interface ge-2/0/2.0;
    interface ge-1/0/2.0;
    interface ge-0/2/2.0;
}
ospf {
    traffic-engineering;
    area 0.0.0.0 {
        interface ge-0/0/5.0;
        interface ge-1/0/2.0;
        interface ge-2/0/2.0;
        interface ge-0/2/2.0 {
            metric 100;
        }
        interface lo0.0 {
            passive;
        }
    }
}

検証

設定が正常に機能していることを確認します。

LDPに対するOAMイングレスポリシーの設定

ingress-policyステートメントを使用して、運用、管理、および管理(OAM)ポリシーを設定し、OAMを有効にする必要がある転送等価クラス(FEC)を選択できます。FEC がポリシーを通過する場合、または FEC が明示的に設定されている場合、OAM は FEC に対して有効になります。ポリシーを使用して選択されたFECの場合、 [edit protocols ldp oam bfd-liveness-detection] で設定されたBFDパラメータが適用されます。

OAMイングレスポリシーは、 [edit policy-options] 階層レベルで設定します。OAMイングレスポリシーを設定するには、 ingress-policy ステートメントを含めます。

ingress-policy ingress-policy-name;

以下の階層レベルでこのステートメントを設定することができます。

[edit protocols ldp oam]
[edit logical-systems logical-system-name protocols ldp oam]

注:

ACX シリーズのルーターは、[edit logical-systems]階層レベルをサポートしていません。

MPLS および LSP パケットと操作のトレース

MPLS および LSP のパケットと動作をトレースするには、 traceoptions ステートメントを含めます。

traceoptions {
    file filename <files number> <size size> <world-readable | no-world-readable>;
    flag flag;
}

このステートメントを含めることができる階層レベルの一覧は、このステートメントのステートメント概要のセクションを参照してください。

MPLS traceoptions ステートメントでは、次の MPLS 固有のフラグを指定できます。

all- すべての操作をトレースします。
connection- すべてのCCC(回線クロスコネクト)アクティビティをトレースします。
connection-detail- 詳細なCCCアクティビティをトレースします。
cspf- CSPF 計算をトレースします。
cspf-link- CSPF 計算中に訪問したリンクをトレースします。
cspf-node- CSPF 計算中に訪問したノードのトレース。
error- MPLS エラー状態をトレースします。
graceful-restart- MPLS グレースフルリスタートイベントをトレースします。
lsping- LSP の ping パケットとリターンコードをトレースします。
nsr-synchronization- ノンストップルーティング(NSR)同期イベントをトレースします。
nsr-synchronization-detail- NSR同期イベントを詳細にトレースします。
state- すべての LSP 状態遷移をトレースします。
static- スタティックラベルスイッチパスをトレースします。

cspf オプションを使用して MPLS LSP を追跡するようにトレースオプションを設定すると、CSPF ログに「一般化された MPLS」(GMPLS)という用語を使用して MPLS LSP に関する情報が表示されます。たとえば、CSPF ログのメッセージに「リンクは GMPLS 制約に合格します」と記載されている場合があります。一般化された MPLS(GMPLS)は MPLS のスーパーセットであるため、このメッセージは正常であり、適切な MPLS LSP 動作には影響しません。

変更履歴

サポートされる機能は、使用しているプラットフォームとリリースによって決まります。特定の機能がお使いのプラットフォームでサポートされているかどうかを確認するには、 Feature Explorer をご利用ください。

リリース

説明

16.1

Junos OS リリース 16.1 以降、MPLS-TP は、mpls-tp-mode ステートメントの下で、デフォルトの LSPING(0x0008)チャネルタイプに 2 つの追加チャネルタイプをサポートしています。

arrow_backward PREVIOUS DiffServ-Aware トラフィックエンジニアリングの設定

NEXT arrow_forward MPLS 疑似配線の設定

MPLSアプリケーションユーザーガイド

このページで

この機械翻訳はお役に立ちましたでしょうか?

免責事項:

MPLS OAM の設定

OAMのMPLSトランスポートプロファイルの設定

MPLS トランスポートプロファイルの概要

例：OAMのMPLSトランスポートプロファイルの設定

要件

概要

トポロジー

設定

CLIクイック構成

デバイス R0 の設定

ステップバイステップでの手順

結果

デバイスR1の設定

ステップバイステップでの手順

結果

検証

関連する双方向LSPの検証

目的

アクション

意味

LDPに対するOAMイングレスポリシーの設定

MPLS および LSP パケットと操作のトレース

変更履歴

Stay in touch

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

MPLSアプリケーションユーザーガイド

このページで

この機械翻訳はお役に立ちましたでしょうか?

免責事項:

MPLS OAM の設定

OAMのMPLSトランスポートプロファイルの設定

MPLS トランスポート プロファイルの概要

例：OAMのMPLSトランスポートプロファイルの設定

要件

概要

トポロジー

設定

CLIクイック構成

デバイス R0 の設定

ステップバイステップでの手順

結果

デバイスR1の設定

ステップバイステップでの手順

結果

検証

関連する双方向LSPの検証

目的

アクション

意味

LDPに対するOAMイングレスポリシーの設定

MPLS および LSP パケットと操作のトレース

関連項目

変更履歴

Stay in touch

MPLS トランスポートプロファイルの概要
