EX9200冷却システムの保守

date_range 28-Dec-20

EX9200スイッチからのファントレイの取り外し

ファン トレイを取り外す前に、

次のパーツとツールが用意されていることを確認します。

  • ESD 接地ストラップ

  • プラス(+)ねじ回し、番号 1 および 2

  • 交換用ファン トレイ

EX9200スイッチのファントレイは、ホットインサート可能でホットリムーブ可能なフィールド交換可能ユニット(FRU)です。スイッチの電源をオフにしたり、スイッチング機能を停止したりすることなく、スイッチの実行中に取り外しと交換が可能です。

注意:

交換用ファン トレイが用意されていない限り、ファン トレイを取り外さないでください。

EX9200スイッチシャーシからファントレイを取り外す方法:

  1. ESD 接地ストラップを手首に固定し、ストラップをシャーシの ESD ポイントと接続します。

  2. ねじ回しを使用して、ファン トレイフェースプレートのキャプティブ ねじを緩めます。

  3. ファン トレイ のハンドルをつかみ、約 1~3 インチ引き出します。

  4. ファン トレイの内側にあるラッチを押して、シャーシから取り外します。

  5. 片手をファン トレイの下に置いて支え、ファン トレイをシャーシから完全に引き出します。

図 1 は、EX9208 スイッチからファンを取り外す場合の試みを示しています。ファン トレイの手順と向きは EX9204 で同じです。手順は EX9214 スイッチでも同じです。ただし、ファンの向きが異なっています。つまり、シャーシの上下に水平的に取り付けられています( 図 2 を参照)。

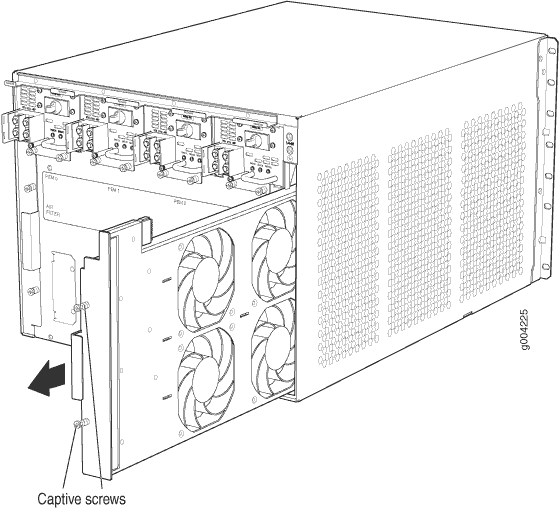

図 1:EX9200 スイッチからファン トレイを取り外す Removing a Fan Tray from an EX9200 Switch
図 2:EX9214 スイッチの上位ファン トレイの取り外し Removing the Upper Fan Tray in an EX9214 Switch

EX9200スイッチへのファントレイの取り付け

ファン トレイの取り付けを開始する前に、以下を行います。

次のパーツとツールが用意されていることを確認します。

  • ESD 接地ストラップ

  • プラス(+)ねじ回し、番号 1 および 2

注意:

ファン トレイは、スイッチの動作中に取り外し、交換できます。ただし、シャーシの過熱を防止するために、ファン トレイを取り外してから 2 分以内にファン トレイを交換する必要があります。

EX9200スイッチのファントレイは、ホットインサート可能でホットリムーブ可能なフィールド交換可能ユニット(FRU)です。スイッチの電源をオフにしたり、スイッチング機能を停止したりすることなく、スイッチの実行中に取り外しと交換が可能です。

EX9200スイッチにファントレイを取り付ける方法:

  1. ESD 接地ストラップを手首に固定し、ストラップをシャーシの ESD ポイントと接続します。
  2. ファン トレイ のハンドルをつかみ、シャーシに真っ直ぐ挿入します。ファン トレイの上面の このサイド アップ ラベルで正しい向きをメモします。
  3. ファン トレイのフェースプレートのねじ回しを使用してキャプティブ ねじを締めて、シャーシ内で固定します。

図 3 は、EX9208 スイッチにファンの試用をインストールする方法を示しています。ファン トレイの手順と向きは EX9204 で同じです。手順はEX9214スイッチでも同じです。ただし、ファンの向きが異なっています。つまり、シャーシの上下に水平方向に取り付けられています( 図 4 を参照)。

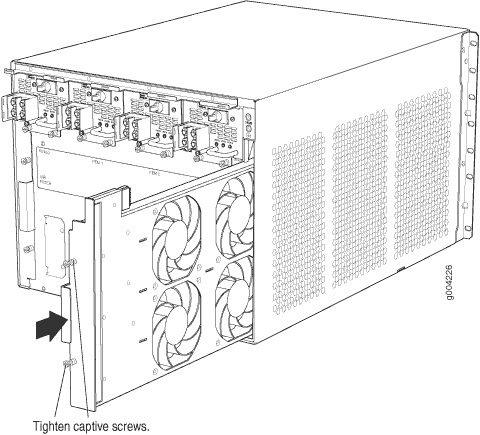

図 3:EX9208 スイッチへのファン トレイの取り付け Installing a Fan Tray in an EX9208 Switch

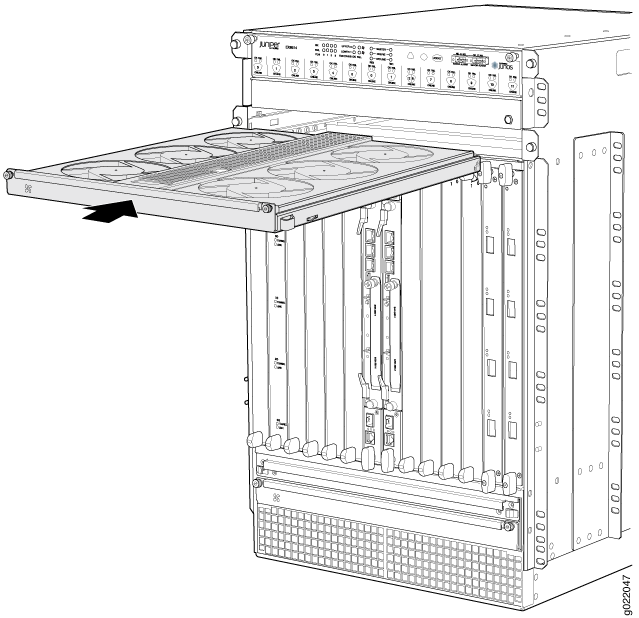

図 4:EX9214 スイッチへの上位ファン トレイの取り付け Installing the Upper Fan Tray in an EX9214 Switch
メモ:

ジュニパー J-Care サービス契約を結んでいる場合は、https://www.juniper.net/customers/support/tools/updateinstallbase/ でハードウェア コンポーネントの追加、変更、アップグレードを登録 してください 。これを行わないと、部品の交換が必要な場合、大幅な遅延が発生する可能性があります。この注は、既存のコンポーネントを同じタイプのコンポーネントに置き換える場合は適用されません。

EX9200スイッチのファントレイの維持

目的

最適な冷却を行う場合は、ファンの状態を確認します。

アクション

  • ファンのステータスを監視します。ファン トレイには、スイッチ コンポーネントを冷却するために連携して動作する複数のファンが含まれています。1 つのファンに障害が発生した場合、ホスト サブシステムは、適切な冷却を維持するために、残りのファンの速度を調整します。メジャー アラームは、ファンに障害が発生した場合にトリガーされ、マイナー アラームとメジャー アラームはファン トレイが取り外されたときにトリガーされます。

  • 冷却システムのステータスを表示するには、 コマンドを show chassis environment 発行します。出力は次のようになります。

    content_copy zoom_out_map
    user@switch> show chassis environment
    Class Item                           Status     Measurement
    Temp  PEM 0                          OK         30 degrees C / 86 degrees F
          PEM 1                          OK         35 degrees C / 95 degrees F
          PEM 2                          Check
          PEM 3                          Absent
          Routing Engine 0               OK         31 degrees C / 87 degrees F
          Routing Engine 0 CPU           OK         30 degrees C / 86 degrees F
          Routing Engine 1               OK         33 degrees C / 91 degrees F
          Routing Engine 1 CPU           OK         31 degrees C / 87 degrees F
          CB 0 Intake                    OK         30 degrees C / 86 degrees F
          CB 0 Exhaust A                 OK         29 degrees C / 84 degrees F
          CB 0 Exhaust B                 OK         36 degrees C / 96 degrees F
          CB 0 ACBC                      OK         34 degrees C / 93 degrees F
          CB 0 XF A                      OK         50 degrees C / 122 degrees F
          CB 0 XF B                      OK         46 degrees C / 114 degrees F
          CB 1 Intake                    OK         30 degrees C / 86 degrees F
          CB 1 Exhaust A                 OK         29 degrees C / 84 degrees F
          CB 1 Exhaust B                 OK         37 degrees C / 98 degrees F
          CB 1 ACBC                      OK         33 degrees C / 91 degrees F
          CB 1 XF A                      OK         50 degrees C / 122 degrees F
          CB 1 XF B                      OK         46 degrees C / 114 degrees F
          FPC 0 Intake                   OK         30 degrees C / 86 degrees F
          FPC 0 Exhaust A                OK         36 degrees C / 96 degrees F
          FPC 0 Exhaust B                OK         34 degrees C / 93 degrees F
          FPC 0 LU 0 TCAM TSen           OK         40 degrees C / 104 degrees F
          FPC 0 LU 0 TCAM Chip           OK         42 degrees C / 107 degrees F
          FPC 0 LU 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 0 LU 0 Chip                OK         52 degrees C / 125 degrees F
          FPC 0 MQ 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 0 MQ 0 Chip                OK         49 degrees C / 120 degrees F
          FPC 1 Intake                   OK         30 degrees C / 86 degrees F
          FPC 1 Exhaust A                OK         35 degrees C / 95 degrees F
          FPC 1 Exhaust B                OK         34 degrees C / 93 degrees F
          FPC 1 LU 0 TCAM TSen           OK         40 degrees C / 104 degrees F
          FPC 1 LU 0 TCAM Chip           OK         41 degrees C / 105 degrees F
          FPC 1 LU 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 1 LU 0 Chip                OK         51 degrees C / 123 degrees F
          FPC 1 MQ 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 1 MQ 0 Chip                OK         46 degrees C / 114 degrees F
          FPC 2 Intake                   OK         30 degrees C / 86 degrees F
          FPC 2 Exhaust A                OK         35 degrees C / 95 degrees F
          FPC 2 Exhaust B                OK         34 degrees C / 93 degrees F
          FPC 2 LU 0 TCAM TSen           OK         40 degrees C / 104 degrees F
          FPC 2 LU 0 TCAM Chip           OK         40 degrees C / 104 degrees F
          FPC 2 LU 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 2 LU 0 Chip                OK         52 degrees C / 125 degrees F
          FPC 2 MQ 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 2 MQ 0 Chip                OK         45 degrees C / 113 degrees F
          FPC 3 Intake                   OK         30 degrees C / 86 degrees F
          FPC 3 Exhaust A                OK         34 degrees C / 93 degrees F
          FPC 3 Exhaust B                OK         33 degrees C / 91 degrees F
          FPC 3 LU 0 TCAM TSen           OK         39 degrees C / 102 degrees F
          FPC 3 LU 0 TCAM Chip           OK         41 degrees C / 105 degrees F
          FPC 3 LU 0 TSen                OK         39 degrees C / 102 degrees F
          FPC 3 LU 0 Chip                OK         48 degrees C / 118 degrees F
          FPC 3 MQ 0 TSen                OK         39 degrees C / 102 degrees F
          FPC 3 MQ 0 Chip                OK         46 degrees C / 114 degrees F
          FPC 4 Intake                   OK         30 degrees C / 86 degrees F
          FPC 4 Exhaust A                OK         36 degrees C / 96 degrees F
          FPC 4 Exhaust B                OK         34 degrees C / 93 degrees F
          FPC 4 LU 0 TCAM TSen           OK         40 degrees C / 104 degrees F
          FPC 4 LU 0 TCAM Chip           OK         42 degrees C / 107 degrees F
          FPC 4 LU 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 4 LU 0 Chip                OK         51 degrees C / 123 degrees F
          FPC 4 MQ 0 TSen                OK         40 degrees C / 104 degrees F
          FPC 4 MQ 0 Chip                OK         46 degrees C / 114 degrees F
          FPC 5 Intake                   OK         31 degrees C / 87 degrees F
          FPC 5 Exhaust A                OK         35 degrees C / 95 degrees F
          FPC 5 Exhaust B                OK         34 degrees C / 93 degrees F
          FPC 5 LU 0 TCAM TSen           OK         41 degrees C / 105 degrees F
          FPC 5 LU 0 TCAM Chip           OK         42 degrees C / 107 degrees F
          FPC 5 LU 0 TSen                OK         41 degrees C / 105 degrees F
          FPC 5 LU 0 Chip                OK         54 degrees C / 129 degrees F
          FPC 5 MQ 0 TSen                OK         41 degrees C / 105 degrees F
          FPC 5 MQ 0 Chip                OK         44 degrees C / 111 degrees F
    Fans  Top Rear Fan                   OK         Spinning at normal speed
          Bottom Rear Fan                OK         Spinning at normal speed
          Top Middle Fan                 OK         Spinning at normal speed
          Bottom Middle Fan              OK         Spinning at normal speed
          Top Front Fan                  OK         Spinning at normal speed
          Bottom Front Fan               OK         Spinning at normal speed


    出力はEX9208スイッチの出力です。出力は、すべてのEX9200スイッチで類似しています。

EX9200スイッチのエアフィルターの維持

目的

最適な冷却を行う場合は、エア フィルターの状態を確認します。

アクション

  • 定期的にエア フィルタを点検します。汚れたエア フィルターはユニット内の気流を制限し、シャーシの換気に悪影響を及ぼします。フィルターは時間の経過とともに劣化します。フィルターは 6 か月ごとに交換する必要があります。

    注意:

    スイッチの動作中は、エア フィルターを常に所定の位置に置いておきます。ファンは非常に強力であるため、フィルタリングされていない吸気口から小さなワイヤーやその他の素材をスイッチに取り込む可能性があります。これにより、スイッチ コンポーネントが損傷する可能性があります。

  • EX9200スイッチは、エアフィルター1台をプリインストールして出荷します。スペア エア フィルタは別途注文が可能です。エア フィルタの有効期限は、保管条件によって 2 年から 5 年に変わります。予備のエア フィルターを暗い場所、涼しい場所、乾燥した場所に保管します。エアフィルターは、プラスチック製のラップで個別に覆い、40~80%、温度40~90°  Fの RH の環境で保管します。エア フィルターを高温で保管するか、紫外線、炭化水素放射、または溶媒の蒸気にさらされる可能性がある場合は、寿命を大幅に短縮できます。エア フィルターでフレークが発生したり、摩擦や変形したときに脆弱になったりする場合は、使用しないでください。
