例:ポリシーチェーンとルートフィルターの設定
ポリシー チェーンとは、設定の特定のセクション内で複数のポリシーを適用することです。ルート フィルターは、一致するプレフィックスの集合です。
要件
この例を設定する前に、デバイス初期化以外の特別な設定を行う必要はありません。
概要
BGPに適用されるポリシーチェーンの例を以下に示します。
user@R1# show protocols bgp group int { type internal; local-address 192.168.0.1; export [ adv-statics adv-large-aggregates adv-small-aggregates ]; neighbor 192.168.0.2; neighbor 192.168.0.3; }
デフォルトのBGPポリシーに加えて、 adv-statics
、 adv-large-aggregates
、および adv-small-aggregates
ポリシーが、デバイスR1のBGPピアに適用されるポリシーチェーンを構成します。そのうちの 2 つのポリシーは、異なる一致タイプのルート フィルターを示しています。もう一方のポリシーはすべてのスタティック ルートに一致するため、ルート フィルターは必要ありません。
user@R1# show policy-options policy-statement adv-large-aggregates { term between-16-and-18 { from { protocol aggregate; route-filter 172.16.0.0/16 upto /18; } then accept; } } policy-statement adv-small-aggregates { term between-19-and-24 { from { protocol aggregate; route-filter 172.16.0.0/16 prefix-length-range /19-/24; } then accept; } } policy-statement adv-statics { term statics { from protocol static; then accept; } }
オプションとして、このポリシー チェーンを、内部 BGP(IBGP)ピア用の単一のマルチボックス ポリシーに変換できます。これを行うと、ポリシー チェーンの利点の 1 つである、ポリシーをさまざまな目的で再利用できるようになります。

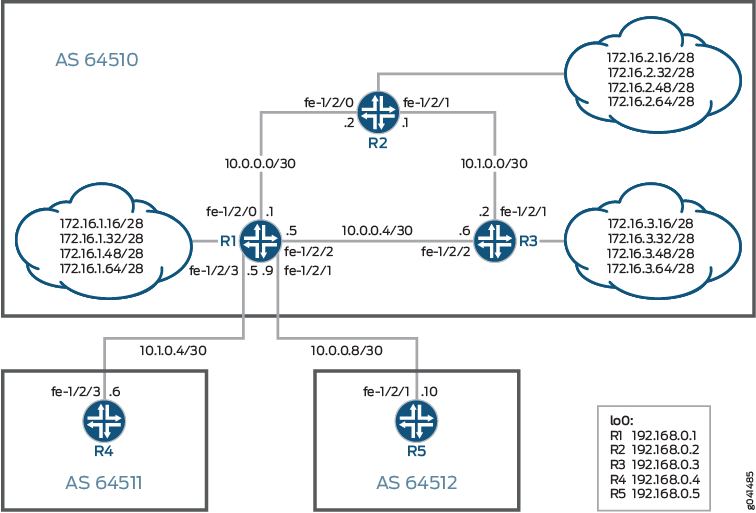

図 1 AS 64510にあるデバイスR1を、そのIBGPピア、デバイスR2、デバイスR3とともに表示します。また、デバイスR1は、AS 64511内のデバイスR4およびAS 64512内のデバイスR5との外部BGP(EBGP)接続を持っています。AS 64510内の現在の管理ポリシーは、カスタマーの静的ルートのみを他のIBGPピアに送信することです。トランジットサービスを提供するEBGPピアは、マスク長が18ビット未満の集約ルートのみを受信します。ピアリングサービスを提供するEBGPピアは、すべての顧客ルートと、マスク長が19ビットを超えるすべてのアグリゲートを受信します。これらの管理ポリシーの各部分は、 [edit policy-opitons]
設定階層内の個別のルーティング ポリシーで設定されます。これらのポリシーは、AS 64510の管理者に対し、ピアへのルートアドバタイズメントについて複数の設定オプションを提供します。
デバイスR4は、AS 64510へのトランジットサービスを提供し、割り当てられたルーティングスペースをインターネットにアドバタイズすることを可能にします。一方、デバイスR5によって提供されるピアリングサービスでは、AS 64510が、すべてのカスタマールートの自律システム(AS)間で直接トラフィックをルーティングできます。
設定
CLIクイック構成
この例をすばやく設定するには、次のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更し、[edit]
階層レベルのCLIにコマンドをコピー&ペーストしてください。
デバイスR1
set interfaces fe-1/2/0 unit 0 description to_R2 set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/2 unit 0 description to_R3 set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.5/30 set interfaces fe-1/2/3 unit 0 description to_R4 set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.5/30 set interfaces fe-1/2/1 unit 0 description to_R5 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.10/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.1 set protocols bgp group int export adv-statics set protocols bgp group int export adv-large-aggregates set protocols bgp group int export adv-small-aggregates set protocols bgp group int neighbor 192.168.0.2 set protocols bgp group int neighbor 192.168.0.3 set protocols bgp group to_64511 type external set protocols bgp group to_64511 export adv-large-aggregates set protocols bgp group to_64511 neighbor 10.1.0.6 peer-as 64511 set protocols bgp group to_64512 type external set protocols bgp group to_64512 export adv-small-aggregates set protocols bgp group to_64512 export adv-statics set protocols bgp group to_64512 neighbor 10.0.0.9 peer-as 64512 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement adv-large-aggregates term between-16-and-18 from protocol aggregate set policy-options policy-statement adv-large-aggregates term between-16-and-18 from route-filter 172.16.0.0/16 upto /18 set policy-options policy-statement adv-large-aggregates term between-16-and-18 then accept set policy-options policy-statement adv-small-aggregates term between-19-and-24 from protocol aggregate set policy-options policy-statement adv-small-aggregates term between-19-and-24 from route-filter 172.16.0.0/16 prefix-length-range /19-/24 set policy-options policy-statement adv-small-aggregates term between-19-and-24 then accept set policy-options policy-statement adv-statics term statics from protocol static set policy-options policy-statement adv-statics term statics then accept set routing-options static route 172.16.1.16/28 discard set routing-options static route 172.16.1.32/28 discard set routing-options static route 172.16.1.48/28 discard set routing-options static route 172.16.1.64/28 discard set routing-options aggregate route 172.16.0.0/16 set routing-options aggregate route 172.16.1.0/24 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510
デバイスR2
set interfaces fe-1/2/0 unit 0 description to_R1 set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces fe-1/2/1 unit 0 description to_R3 set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.2 set protocols bgp group int neighbor 192.168.0.1 export send-static-aggregate set protocols bgp group int neighbor 192.168.0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement send-static-aggregate term 1 from protocol static set policy-options policy-statement send-static-aggregate term 1 from protocol aggregate set policy-options policy-statement send-static-aggregate term 1 then accept set routing-options static route 172.16.2.16/28 discard set routing-options static route 172.16.2.32/28 discard set routing-options static route 172.16.2.48/28 discard set routing-options static route 172.16.2.64/28 discard set routing-options aggregate route 172.16.2.0/24 set routing-options aggregate route 172.16.0.0/16 set routing-options router-id 192.168.0.2 set routing-options autonomous-system 64510
デバイスR3
set interfaces fe-1/2/1 unit 0 description to_R2 set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30 set interfaces fe-1/2/2 unit 0 description to_R1 set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.6/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.3 set protocols bgp group int neighbor 192.168.0.1 export send-static-aggregate set protocols bgp group int neighbor 192.168.0.2 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement send-static-aggregate from protocol static set policy-options policy-statement send-static-aggregate from protocol aggregate set policy-options policy-statement send-static-aggregate then accept set routing-options static route 172.16.3.16/28 discard set routing-options static route 172.16.3.32/28 discard set routing-options static route 172.16.3.48/28 discard set routing-options static route 172.16.3.64/28 discard set routing-options aggregate route 172.16.0.0/16 set routing-options aggregate route 172.16.3.0/24 set routing-options router-id 192.168.0.3 set routing-options autonomous-system 64510
デバイス R4
set interfaces fe-1/2/3 unit 0 description to_R1 set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.6/30 set interfaces lo0 unit 0 family inet address 192.168.0.4/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 64510 set protocols bgp group ext neighbor 10.1.0.5 set routing-options autonomous-system 64511
デバイス R5
set interfaces fe-1/2/1 unit 0 description to_R1 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.9/30 set interfaces lo0 unit 0 family inet address 192.168.0.5/32 set protocols bgp group ext type external set protocols bgp group ext neighbor 10.0.0.10 peer-as 64510 set routing-options autonomous-system 64512
手順
ステップバイステップでの手順
次の例では、設定階層内のさまざまなレベルに移動する必要があります。CLIのナビゲーションについては、Junos OS CLIユーザーガイドの「設定モードでのCLIエディターの使用」を参照してください。
Device R1を設定するには:
デバイスインターフェイスを設定します。
[edit interfaces] user@R1# set fe-1/2/0 unit 0 description to_R2 user@R1# set fe-1/2/0 unit 0 family inet address 10.0.0.1/30 user@R1# set fe-1/2/2 unit 0 description to_R3 user@R1# set fe-1/2/2 unit 0 family inet address 10.0.0.5/30 user@R1# set fe-1/2/3 unit 0 description to_R4 user@R1# set fe-1/2/3 unit 0 family inet address 10.1.0.5/30 user@R1# set fe-1/2/1 unit 0 description to_R5 user@R1# set fe-1/2/1 unit 0 family inet address 10.0.0.10/30 user@R1# set lo0 unit 0 family inet address 192.168.0.1/32
デバイスR2およびデバイスR3へのIBGP接続を設定します。
[edit protocols bgp group int] user@R1# set type internal user@R1# set local-address 192.168.0.1 user@R1# set neighbor 192.168.0.2 user@R1# set neighbor 192.168.0.3
内部ピアにエクスポートポリシーを適用します。
[edit protocols bgp group int] user@R1# set export adv-statics user@R1# set export adv-large-aggregates user@R1# set export adv-small-aggregates
デバイスR4へのEBGP接続を設定します。
[edit protocols bgp group to_64511] user@R1# set type external user@R1# set neighbor 10.1.0.6 peer-as 64511
デバイスR4にエクスポートポリシーを適用します。
[edit protocols bgp group to_64511] user@R1# set export adv-large-aggregates
デバイスR5へのEBGP接続を設定します。
[edit protocols bgp group to_64512] user@R1# set type external user@R1# set neighbor 10.0.0.9 peer-as 64512
デバイスR5のエクスポートポリシーを適用します。
[edit protocols bgp group to_64512] user@R1# set export adv-small-aggregates user@R1# set export adv-statics
デバイスR2、デバイスR3へのOSPF接続を構成します。
[edit protocols ospf area 0.0.0.0] user@R1# set interface fe-1/2/0.0 user@R1# set interface fe-1/2/2.0 user@R1# set interface lo0.0 passive
ルーティングポリシーを設定します。
[edit policy-options policy-statement adv-large-aggregates term between-16-and-18] user@R1# set from protocol aggregate user@R1# set from route-filter 172.16.0.0/16 upto /18 user@R1# set then accept [edit policy-options policy-statement adv-small-aggregates term between-19-and-24] user@R1# set from protocol aggregate user@R1# set from route-filter 172.16.0.0/16 prefix-length-range /19-/24 user@R1# set then accept [edit policy-options policy-statement adv-statics term statics] user@R1# set from protocol static user@R1# set then accept
スタティックルートと集約ルートを設定します。
[edit routing-options static] user@R1# set route 172.16.1.16/28 discard user@R1# set route 172.16.1.32/28 discard user@R1# set route 172.16.1.48/28 discard user@R1# set route 172.16.1.64/28 discard [edit routing-options aggregate] user@R1# set route 172.16.0.0/16 user@R1# set route 172.16.1.0/24
自律システム(AS)番号とルーターIDを設定します。
[edit routing-options] user@R1# set router-id 192.168.0.1 user@R1# set autonomous-system 64510
結果
設定モードから、show interfaces
、show protocols
、show policy-options
、およびshow routing-options
のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@R1# show interfaces fe-1/2/0 { unit 0 { description to_R2; family inet { address 10.0.0.1/30; } } } fe-1/2/2 { unit 0 { description to_R3; family inet { address 10.0.0.5/30; } } } fe-1/2/3 { unit 0 { description to_R4; family inet { address 10.1.0.5/30; } } } fe-1/2/1 { unit 0 { description to_R5; family inet { address 10.0.0.10/30; } } } lo0 { unit 0 { family inet { address 192.168.0.1/32; } } }
user@R1# show protocols bgp { group int { type internal; local-address 192.168.0.1; export [ adv-statics adv-large-aggregates adv-small-aggregates ]; neighbor 192.168.0.2; neighbor 192.168.0.3; } group to_64511 { type external; export adv-large-aggregates; neighbor 10.1.0.6 { peer-as 64511; } } group to_64512 { type external; export [ adv-small-aggregates adv-statics ]; neighbor 10.0.0.9 { peer-as 64512; } } } ospf { area 0.0.0.0 { interface fe-1/2/0.0; interface fe-1/2/2.0; interface lo0.0 { passive; } } }
user@R1# show policy-options policy-statement adv-large-aggregates { term between-16-and-18 { from { protocol aggregate; route-filter 172.16.0.0/16 upto /18; } then accept; } } policy-statement adv-small-aggregates { term between-19-and-24 { from { protocol aggregate; route-filter 172.16.0.0/16 prefix-length-range /19-/24; } then accept; } } policy-statement adv-statics { term statics { from protocol static; then accept; } }
user@R1# show routing-options static { route 172.16.1.16/28 discard; route 172.16.1.32/28 discard; route 172.16.1.48/28 discard; route 172.16.1.64/28 discard; } aggregate { route 172.16.0.0/16; route 172.16.1.0/24; } router-id 192.168.0.1; autonomous-system 64510;
デバイスの設定が完了したら、設定モードから commit
を入力します。
検証
設定が正常に機能していることを確認します。
デバイスR4へのルートアドバタイズを検証する
目的
デバイスR1上で、顧客ルートがデバイスR4へアドバタイズされることを確認します。
アクション
user@R1> show route advertising-protocol bgp 10.1.0.6 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.0.0/16 Self I * 172.16.2.0/24 Self I * 172.16.2.16/28 Self I * 172.16.2.32/28 Self I * 172.16.2.48/28 Self I * 172.16.2.64/28 Self I * 172.16.3.0/24 Self I * 172.16.3.16/28 Self I * 172.16.3.32/28 Self I * 172.16.3.48/28 Self I * 172.16.3.64/28 Self I
意味
adv-large-aggregates
ポリシーは、デバイスR4とのピアリングセッションに適用され、16〜18ビットのサブネットマスク長で集約ルートをアドバタイズします。172.16.0.0/16 集約ルートは管理ポリシーの定義に従って送信されていますが、より大きなサブネット マスクを持つ他の多くのルートもデバイス R4 に送信されています。
長いルートの発信元を確認する
目的
デバイスR1で、他のルートがどこから来ているかを見つけます。
アクション
user@R1> show route 172.16.3.16/28 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 172.16.3.16/28 *[BGP/170] 20:16:00, localpref 100, from 192.168.0.3 AS path: I, validation-state: unverified > to 10.0.0.6 via fe-1/2/2.0
意味
デバイスR1は、デバイスR3とのBGPセッションを通じてこのルートを学習しました。これはアクティブな BGP ルートであるため、BGP のデフォルト ポリシーによって自動的にアドバタイズされます。デフォルトポリシーは、常にすべてのポリシーチェーンの最後に適用されることに注意してください。必要なのは、より具体的なルートがアドバタイズされないようにブロックするポリシーです。
より具体的なルートのブロック
目的
172.16.0.0 /16 アドレス空間内で、サブネット マスク長が 19 ビット以上のルートをすべて拒否する not-larger-than-18
というポリシーを作成します。これにより、16〜18ビットのマスクを持つすべてのアグリゲートがアドバタイズされ、管理ポリシーの目標が達成されます。
アクション
デバイスR1で、
not-larger-than-18
ポリシーを設定します。[edit policy-options policy-statement not-larger-than-18 term reject-greater-than-18-bits] user@R1# set from route-filter 172.16.0.0/16 prefix-length-range /19-/32 user@R1# set then reject
デバイスR1で、デバイスR4とのピアリングセッションにポリシーを適用します。
[edit protocols bgp group to_64511] user@R1# set export not-larger-than-18 user@R1# commit
デバイスR1で、デバイスR4へアドバタイズされているルートを確認します。
user@R1> show route advertising-protocol bgp 10.1.0.6 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.0.0/16 Self I
意味
ポリシー チェーンは正しく機能しています。172.16.0.0 /16ルートのみがデバイスR4にアドバタイズされます。
デバイスR5へのルートアドバタイズを検証する
目的
デバイスR1上で、顧客ルートがデバイスR5にアドバタイズされていることを確認します。
デバイスR5は、AS 64512にあるデバイスR1のEBGPピアです。管理ポリシーでは、このピアは長さが 18 ビットを超える集合ルートとすべてのカスタマールートのみを受信すると規定されています。デバイスR4 で同様の問題が発生することを想定して、マスク長が 16〜18 ビットのすべてのアグリゲートを拒否する not-smaller- than-18
というポリシーを作成できます。
アクション
デバイスR2で、172.16.128.0/17の集約ルートを設定します。
[edit routing-options aggregate] user@R2# set route 172.16.128.0/17 discard user@R2# commit
デバイスR1で、デバイスR5にアドバタイズされているルートを確認します。
user@R1> show route advertising-protocol bgp 10.0.0.9 inet.0: 30 destinations, 32 routes (30 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.1.0/24 Self I * 172.16.1.16/28 Self I * 172.16.1.32/28 Self I * 172.16.1.48/28 Self I * 172.16.1.64/28 Self I * 172.16.2.0/24 Self I * 172.16.2.16/28 Self I * 172.16.2.32/28 Self I * 172.16.2.48/28 Self I * 172.16.2.64/28 Self I * 172.16.3.0/24 Self I * 172.16.3.16/28 Self I * 172.16.3.32/28 Self I * 172.16.3.48/28 Self I * 172.16.3.64/28 Self I * 172.16.128.0/17 Self I
集約ルート 172.16.128.0/17 は、管理ポリシーに違反してアドバタイズされます
デバイスR1で、
not-smaller-than-18
ポリシーを設定します。[edit policy-options policy-statement not-smaller-than-18 term reject-less-than-18-bits] user@R1# set from protocol aggregate user@R1# set from route-filter 172.16.0.0/16 upto /18 user@R1# set then reject
デバイスR1で、デバイスR5とのピアリングセッションにポリシーを適用します。
[edit protocols bgp group to_64512] user@R1# set export not-smaller-than-18 user@R1# commit
デバイスR1で、デバイスR5にアドバタイズされているルートを確認します。
user@R1> show route advertising-protocol bgp 10.0.0.9 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.1.0/24 Self I * 172.16.1.16/28 Self I * 172.16.1.32/28 Self I * 172.16.1.48/28 Self I * 172.16.1.64/28 Self I * 172.16.2.0/24 Self I * 172.16.2.16/28 Self I * 172.16.2.32/28 Self I * 172.16.2.48/28 Self I * 172.16.2.64/28 Self I * 172.16.3.0/24 Self I * 172.16.3.16/28 Self I * 172.16.3.32/28 Self I * 172.16.3.48/28 Self I * 172.16.3.64/28 Self I
意味
ポリシー チェーンは正しく機能しています。長さが 18 ビットを超える集約ルートとすべてのカスタマー ルートのみがデバイス R5 にアドバタイズされます。
