例：ISP ネットワークでのルーティングポリシーの使用

date_range 19-Jan-25

arrow_backward

arrow_forward

この例は、一般的なインターネットサービスプロバイダー(ISP)ネットワークでルーティングポリシーがどのように使用されるかについてのケーススタディです。

要件

この例を設定する前に、デバイス初期化以外の特別な設定を行う必要はありません。

概要

このネットワーク例では、ISPのAS番号は64510です。ISP には、交換ポイントで接続する 2 つのトランジットピア(AS 64514 と AS 64515)があります。また、ISPは、特定の顧客ルートを交換する2つのプライベートピア(AS 64513とAS 64516)にも接続されています。ISPには2つの顧客(AS 64511とAS 64512)があります。

ISP ポリシーは、アウトバウンド方向で構成されます。つまり、この例は、ISP がピアとカスタマーにアナウンスするルートに焦点を当て、次のものを含みます。

ISPにはAS 64510が割り当てられており、ルーティングスペースは172.16.32.0/21となっています。2つの顧客ネットワークを除き、他のすべての顧客ルートはスタティックルートでシミュレートされます。
交換ピアは、インターネットの他の部分へのトランジットサービスに使用されます。これは、ISPがBGPピアからのすべてのルート(完全なインターネットルーティングテーブル)を受け入れていることを意味します。最適化されたインターネットルーティングテーブルを維持するために、ISP はトランジットピアに 2 つの集約ルートのみをアドバタイズするように設定されています。
ISP管理者は、プライベートピアへのすべてのデータが直接リンクを使用することを望んでいます。その結果、ISPからのすべてのカスタマールートが、これらのプライベートピアにアドバタイズされます。これらのピアは、すべてのカスタマールートをISPにアドバタイズします。
最後に、各顧客には異なる一連の要件があります。顧客 1 には、単一のデフォルトルートが必要です。顧客 2 には特定のルートが必要です。

トポロジー

図 1は、サンプルのネットワークを示しています。

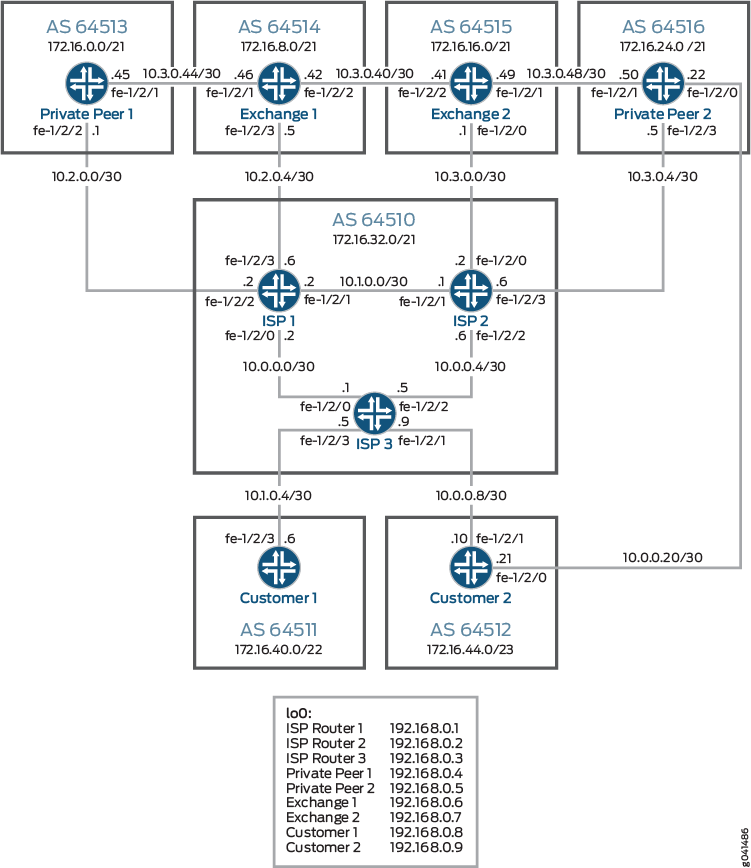

図 1: ISP ネットワークの例

トポロジー内のすべてのデバイスに対してコマンドを設定する

CLIクイック構成

この例をすばやく設定するには、次のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更し、[edit]階層レベルのCLIにコマンドをコピー＆ペーストしてください。

デバイス顧客-1

content_copy zoom_out_map
set interfaces fe-1/2/3 unit 0 description to_ISP-3
set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.6/30
set interfaces lo0 unit 0 family inet address 192.168.0.8/32
set protocols bgp group ext type external
set protocols bgp group ext export send-statics
set protocols bgp group ext peer-as 64510
set protocols bgp group ext neighbor 10.1.0.5
set policy-options policy-statement send-statics term static-routes from protocol static
set policy-options policy-statement send-statics term static-routes then accept
set routing-options static route 172.16.40.0/25 reject
set routing-options static route 172.16.40.128/25 reject
set routing-options static route 172.16.41.0/25 reject
set routing-options static route 172.16.41.128/25 reject
set routing-options autonomous-system 64511

デバイスカスタマー-2

content_copy zoom_out_map
set interfaces fe-1/2/1 unit 0 description to_ISP-3
set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.10/30
set interfaces fe-1/2/0 unit 0 description to-Private-Peer-2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.21/30
set interfaces lo0 unit 0 family inet address 192.168.0.9/32
set protocols bgp group ext type external
set protocols bgp group ext import inbound-routes
set protocols bgp group ext export outbound-routes
set protocols bgp group ext neighbor 10.0.0.9 peer-as 64510
set protocols bgp group ext neighbor 10.0.0.22 peer-as 64516
set policy-options policy-statement inbound-routes term AS64510-primary from protocol bgp
set policy-options policy-statement inbound-routes term AS64510-primary from as-path AS64510-routes
set policy-options policy-statement inbound-routes term AS64510-primary then local-preference 200
set policy-options policy-statement inbound-routes term AS64510-primary then accept
set policy-options policy-statement inbound-routes term AS64516-backup from protocol bgp
set policy-options policy-statement inbound-routes term AS64516-backup from as-path AS64516-routes
set policy-options policy-statement inbound-routes term AS64516-backup then local-preference 50
set policy-options policy-statement inbound-routes term AS64516-backup then accept
set policy-options policy-statement outbound-routes term statics from protocol static
set policy-options policy-statement outbound-routes term statics then accept
set policy-options policy-statement outbound-routes term internal-bgp-routes from protocol bgp
set policy-options policy-statement outbound-routes term internal-bgp-routes from as-path my-own-routes
set policy-options policy-statement outbound-routes term internal-bgp-routes then accept
set policy-options policy-statement outbound-routes term no-transit then reject
set policy-options as-path my-own-routes "()"
set policy-options as-path AS64510-routes "64510 .*"
set policy-options as-path AS64516-routes "64516 .*"
set routing-options static route 172.16.44.0/26 reject
set routing-options static route 172.16.44.64/26 reject
set routing-options static route 172.16.44.128/26 reject
set routing-options static route 172.16.44.192/26 reject
set routing-options autonomous-system 64512

デバイスISP-1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 description to_ISP-3
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30
set interfaces fe-1/2/1 unit 0 description to_ISP-2
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30
set interfaces fe-1/2/2 unit 0 description to_Private-Peer-1
set interfaces fe-1/2/2 unit 0 family inet address 10.2.0.2/30
set interfaces fe-1/2/3 unit 0 description to_Exchange-1
set interfaces fe-1/2/3 unit 0 family inet address 10.2.0.6/30
set interfaces lo0 unit 0 family inet address 192.168.0.1/32
set protocols bgp group int type internal
set protocols bgp group int local-address 192.168.0.1
set protocols bgp group int export internal-peers
set protocols bgp group int neighbor 192.168.0.2
set protocols bgp group int neighbor 192.168.0.3
set protocols bgp group to_64513 type external
set protocols bgp group to_64513 export private-peer
set protocols bgp group to_64513 peer-as 64513
set protocols bgp group to_64513 neighbor 10.2.0.1
set protocols bgp group to_64514 type external
set protocols bgp group to_64514 export exchange-peer
set protocols bgp group to_64514 peer-as 64514
set protocols bgp group to_64514 neighbor 10.2.0.5
set protocols ospf area 0.0.0.0 interface fe-1/2/0.0
set protocols ospf area 0.0.0.0 interface fe-1/2/1.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive
set policy-options policy-statement exchange-peer term AS64510-Aggregate from protocol aggregate
set policy-options policy-statement exchange-peer term AS64510-Aggregate from route-filter 172.16.32.0/21 exact
set policy-options policy-statement exchange-peer term AS64510-Aggregate then accept
set policy-options policy-statement exchange-peer term Customer-2-Aggregate from protocol aggregate
set policy-options policy-statement exchange-peer term Customer-2-Aggregate from route-filter 172.16.40.0/22 exact
set policy-options policy-statement exchange-peer term Customer-2-Aggregate then accept
set policy-options policy-statement exchange-peer term reject-all-other-routes then reject
set policy-options policy-statement internal-peers term statics from protocol static
set policy-options policy-statement internal-peers term statics then accept
set policy-options policy-statement internal-peers term next-hop-self then next-hop self
set policy-options policy-statement private-peer term statics from protocol static
set policy-options policy-statement private-peer term statics then accept
set policy-options policy-statement private-peer term isp-and-customer-routes from protocol bgp
set policy-options policy-statement private-peer term isp-and-customer-routes from route-filter 172.16.32.0/21 orlonger
set policy-options policy-statement private-peer term isp-and-customer-routes then accept
set policy-options policy-statement private-peer term reject-all then reject
set routing-options static route 172.16.32.0/24 reject
set routing-options static route 172.16.33.0/24 reject
set routing-options aggregate route 172.16.32.0/21
set routing-options aggregate route 172.16.40.0/22
set routing-options router-id 192.168.0.1
set routing-options autonomous-system 64510

デバイスISP-2

content_copy zoom_out_map
set interfaces fe-1/2/1 unit 0 description to_ISP-1
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30
set interfaces fe-1/2/2 unit 0 description to_ISP-3
set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.6/30
set interfaces fe-1/2/3 unit 0 description to_Private-Peer-2
set interfaces fe-1/2/3 unit 0 family inet address 10.3.0.6/30
set interfaces fe-1/2/0 unit 0 description to_Exchange-2
set interfaces fe-1/2/0 unit 0 family inet address 10.3.0.2/30
set interfaces lo0 unit 0 family inet address 192.168.0.2/32
set protocols bgp group int type internal
set protocols bgp group int local-address 192.168.0.2
set protocols bgp group int export internal-peers
set protocols bgp group int neighbor 192.168.0.1
set protocols bgp group int neighbor 192.168.0.3
set protocols bgp group AS-64516 type external
set protocols bgp group AS-64516 export private-peer
set protocols bgp group AS-64516 peer-as 64516
set protocols bgp group AS-64516 neighbor 10.3.0.5
set protocols bgp group AS-64515 type external
set protocols bgp group AS-64515 export exchange-peer
set protocols bgp group AS-64515 peer-as 64515
set protocols bgp group AS-64515 neighbor 10.3.0.1
set protocols ospf area 0.0.0.0 interface fe-1/2/2.0
set protocols ospf area 0.0.0.0 interface fe-1/2/1.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive
set policy-options policy-statement exchange-peer term AS64510-Aggregate from protocol aggregate
set policy-options policy-statement exchange-peer term AS64510-Aggregate from route-filter 172.16.32.0/21 exact
set policy-options policy-statement exchange-peer term AS64510-Aggregate then accept
set policy-options policy-statement exchange-peer term Customer-2-Aggregate from protocol aggregate
set policy-options policy-statement exchange-peer term Customer-2-Aggregate from route-filter 172.16.44.0/23 exact
set policy-options policy-statement exchange-peer term Customer-2-Aggregate then accept
set policy-options policy-statement exchange-peer term reject-all-other-routes then reject
set policy-options policy-statement internal-peers term statics from protocol static
set policy-options policy-statement internal-peers term statics then accept
set policy-options policy-statement internal-peers term next-hop-self then next-hop self
set policy-options policy-statement private-peer term statics from protocol static
set policy-options policy-statement private-peer term statics then accept
set policy-options policy-statement private-peer term isp-and-customer-routes from protocol bgp
set policy-options policy-statement private-peer term isp-and-customer-routes from route-filter 172.16.32.0/21 orlonger
set policy-options policy-statement private-peer term isp-and-customer-routes then accept
set policy-options policy-statement private-peer term reject-all then reject
set routing-options static route 172.16.34.0/24 reject
set routing-options static route 172.16.35.0/24 reject
set routing-options aggregate route 172.16.44.0/23
set routing-options aggregate route 172.16.32.0/21
set routing-options router-id 192.168.0.2
set routing-options autonomous-system 64510

デバイスISP-3

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 description to_ISP-1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30
set interfaces fe-1/2/2 unit 0 description to_ISP-2
set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.5/30
set interfaces fe-1/2/3 unit 0 description to_Customer-1
set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.5/30
set interfaces fe-1/2/1 unit 0 description to_Customer-2
set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.9/30
set interfaces lo0 unit 0 family inet address 192.168.0.3/32
set protocols bgp group int type internal
set protocols bgp group int local-address 192.168.0.3
set protocols bgp group int export internal-peers
set protocols bgp group int neighbor 192.168.0.1
set protocols bgp group int neighbor 192.168.0.2
set protocols bgp group to_64511 type external
set protocols bgp group to_64511 export customer-1-peer
set protocols bgp group to_64511 neighbor 10.1.0.6 peer-as 64511
set protocols bgp group to_64512 type external
set protocols bgp group to_64512 export customer-2-peer
set protocols bgp group to_64512 neighbor 10.0.0.10 peer-as 64512
set protocols ospf area 0.0.0.0 interface fe-1/2/0.0
set protocols ospf area 0.0.0.0 interface fe-1/2/2.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive
set policy-options policy-statement customer-1-peer term defaut-route from route-filter 0.0.0.0/0 exact
set policy-options policy-statement customer-1-peer term defaut-route then accept
set policy-options policy-statement customer-1-peer term reject-all-other-routes then reject
set policy-options policy-statement customer-2-peer term statics from protocol static
set policy-options policy-statement customer-2-peer term statics then accept
set policy-options policy-statement customer-2-peer term isp-and-customer-routes from protocol bgp
set policy-options policy-statement customer-2-peer term isp-and-customer-routes from route-filter 172.16.32.0/21 orlonger
set policy-options policy-statement customer-2-peer term isp-and-customer-routes then accept
set policy-options policy-statement customer-2-peer term default-route from route-filter 0.0.0.0/0 exact
set policy-options policy-statement customer-2-peer term default-route then accept
set policy-options policy-statement customer-2-peer term reject-all-other-routes then reject
set policy-options policy-statement if-upstream-routes-exist term only-certain-contributing-routes from route-filter 172.16.8.0/21 exact
set policy-options policy-statement if-upstream-routes-exist term only-certain-contributing-routes then accept
set policy-options policy-statement if-upstream-routes-exist term reject-all-other-routes then reject
set policy-options policy-statement internal-peers term statics from protocol static
set policy-options policy-statement internal-peers term statics then accept
set policy-options policy-statement internal-peers term next then next-hop self
set routing-options static route 172.16.36.0/24 reject
set routing-options static route 172.16.37.0/24 reject
set routing-options static route 172.16.38.0/24 reject
set routing-options static route 172.16.39.0/24 reject
set routing-options generate route 0.0.0.0/0 policy if-upstream-routes-exist
set routing-options router-id 192.168.0.3
set routing-options autonomous-system 64510

デバイス交換-1

content_copy zoom_out_map
set interfaces fe-1/2/3 unit 0 description to_ISP-1
set interfaces fe-1/2/3 unit 0 family inet address 10.2.0.5/30
set interfaces fe-1/2/2 unit 0 description to_Exchange-2
set interfaces fe-1/2/2 unit 0 family inet address 10.3.0.42/30
set interfaces fe-1/2/1 unit 0 description to_Private-Peer-1
set interfaces fe-1/2/1 unit 0 family inet address 10.3.0.45/30
set interfaces lo0 unit 0 family inet address 192.168.0.6/32
set protocols bgp group ext type external
set protocols bgp group ext export send-static
set protocols bgp group ext peer-as 64510
set protocols bgp group ext neighbor 10.2.0.6
set protocols bgp group ext neighbor 10.3.0.41 peer-as 64515
set policy-options policy-statement send-static from protocol static
set policy-options policy-statement send-static then accept
set routing-options static route 172.16.8.0/21 reject
set routing-options autonomous-system 64514

デバイス交換-2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 description to_ISP-2
set interfaces fe-1/2/0 unit 0 family inet address 10.3.0.1/30
set interfaces fe-1/2/2 unit 0 description to_Exchange-1
set interfaces fe-1/2/2 unit 0 family inet address 10.3.0.41/30
set interfaces fe-1/2/1 unit 0 description to_Private-Peer-2
set interfaces fe-1/2/1 unit 0 family inet address 10.3.0.49/30
set interfaces lo0 unit 0 family inet address 192.168.0.7/32
set protocols bgp group ext type external
set protocols bgp group ext export outbound-routes
set protocols bgp group ext neighbor 10.3.0.2 peer-as 64510
set protocols bgp group ext neighbor 10.3.0.50 peer-as 64516
set protocols bgp group ext neighbor 10.3.0.42 peer-as 64514
set policy-options policy-statement outbound-routes term statics from protocol static
set policy-options policy-statement outbound-routes term statics then accept
set routing-options autonomous-system 64515
set routing-options static route 172.16.16.0/21 reject

デバイスプライベートピア1

content_copy zoom_out_map
set interfaces fe-1/2/2 unit 0 description to_ISP-1
set interfaces fe-1/2/2 unit 0 family inet address 10.2.0.1/30
set interfaces fe-1/2/1 unit 0 description to_Exchange-1
set interfaces fe-1/2/1 unit 0 family inet address 10.3.0.46/30
set interfaces lo0 unit 0 family inet address 192.168.0.4/32
set protocols bgp group ext type external
set protocols bgp group ext peer-as 64510
set protocols bgp group ext neighbor 10.2.0.2
set routing-options autonomous-system 64513

デバイスプライベートピア2

content_copy zoom_out_map
set interfaces fe-1/2/3 unit 0 description to_ISP-2
set interfaces fe-1/2/3 unit 0 family inet address 10.3.0.5/30
set interfaces fe-1/2/0 unit 0 description to_Customer-1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.22/30
set interfaces fe-1/2/1 unit 0 description to_Exchange-2
set interfaces fe-1/2/1 unit 0 family inet address 10.3.0.50/30
set interfaces lo0 unit 0 family inet address 192.168.0.5/32
set protocols bgp group ext type external
set protocols bgp group ext export outbound-routes
set protocols bgp group ext peer-as 64510
set protocols bgp group ext neighbor 10.3.0.6
set protocols bgp group to-64512 type external
set protocols bgp group to-64512 peer-as 64512
set protocols bgp group to-64512 neighbor 10.0.0.21
set protocols bgp group to-64512 export internal-routes
set protocols bgp group to-64515 type external
set protocols bgp group to-64515 export outbound-routes
set protocols bgp group to-64515 peer-as 64515
set protocols bgp group to-64515 neighbor 10.3.0.49
set policy-options policy-statement if-upstream-routes-exist term as-64515-routes from route-filter 172.16.16.0/21 exact
set policy-options policy-statement if-upstream-routes-exist term as-64515-routes then accept
set policy-options policy-statement if-upstream-routes-exist term reject-all-other-routes then reject
set policy-options policy-statement internal-routes term statics from protocol static
set policy-options policy-statement internal-routes term statics then accept
set policy-options policy-statement internal-routes term default-route from route-filter 0.0.0.0/0 exact
set policy-options policy-statement internal-routes term default-route then accept
set policy-options policy-statement internal-routes term reject-all-other-routes then reject
set policy-options policy-statement outbound-routes term statics from protocol static
set policy-options policy-statement outbound-routes term statics then accept
set policy-options policy-statement outbound-routes term allowed-bgp-routes from as-path my-own-routes
set policy-options policy-statement outbound-routes term allowed-bgp-routes from as-path AS64512-routes
set policy-options policy-statement outbound-routes term allowed-bgp-routes then accept
set policy-options policy-statement outbound-routes term no-transit then reject
set policy-options as-path my-own-routes "()"
set policy-options as-path AS64512-routes 64512
set routing-options static route 172.16.24.0/25 reject
set routing-options static route 172.16.24.128/25 reject
set routing-options static route 172.16.25.0/26 reject
set routing-options static route 172.16.25.64/26 reject
set routing-options generate route 0.0.0.0/0 policy if-upstream-routes-exist
set routing-options autonomous-system 64516

デバイスの設定顧客-1

ステップバイステップでの手順

次の例では、設定階層内のさまざまなレベルに移動する必要があります。CLIのナビゲーションについては、Junos OS CLIユーザーガイドの「設定モードでのCLIエディターの使用」を参照してください。

デバイスCustomer-1には、顧客ルートをシミュレートするように設定された複数のスタティックルートがあります。これらのルートは ISP に送信されます。

デバイスCustomer-1を設定するには:

デバイスインターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@Customer-1# set fe-1/2/3 unit 0 description to_ISP-3
user@Customer-1# set fe-1/2/3 unit 0 family inet address 10.1.0.6/30
user@Customer-1# set lo0 unit 0 family inet address 192.168.0.8/32

静的ルートを構成します。

content_copy zoom_out_map
[edit routing-options static]
user@Customer-1# set route 172.16.40.0/25 reject
user@Customer-1# set route 172.16.40.128/25 reject
user@Customer-1# set route 172.16.41.0/25 reject
user@Customer-1# set route 172.16.41.128/25 reject

スタティックルートを送信するようにポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement send-statics term static-routes]
user@Customer-1# set from protocol static
user@Customer-1# set then accept

ISP への外部 BGP(EBGP)接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@Customer-1# set type external
user@Customer-1# set export send-statics
user@Customer-1# set peer-as 64510
user@Customer-1# set neighbor 10.1.0.5

自律システム（AS）番号を設定します。
```
[edit routing-options]
user@Customer-1# set autonomous-system 64511
```

結果

設定モードから、show interfaces 、show protocols、show policy-options、およびshow routing-options のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。

content_copy zoom_out_map
user@Customer-1# show interfaces
fe-1/2/1 {
    unit 0 {
        description to_ISP-3;
        family inet {
            address 10.1.0.6/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.8/32;
        }
    }
}

content_copy zoom_out_map
user@Customer-1# show protocols
bgp {
    group ext {
        type external;
        export send-statics;
        peer-as 64510;
        neighbor 10.1.0.5;
    }
}

content_copy zoom_out_map
user@Customer-1# show policy-options
policy-statement send-statics {
    term static-routes {
        from protocol static;
        then accept;
    }
}

content_copy zoom_out_map
user@Customer-1# show routing-options
static {
    route 172.16.40.0/25 reject;
    route 172.16.40.128/25 reject;
    route 172.16.41.0/25 reject;
    route 172.16.41.128/25 reject;
}
autonomous-system 64511;

デバイスの設定が完了したら、設定モードから commit を入力します。

デバイスカスタマーの設定-2

手順

ステップバイステップでの手順
結果

ステップバイステップでの手順

デバイスCustomer-2には、顧客ルートをシミュレートするために設定された2つの静的ルートがあります。これらのルートは ISP に送信されます。カスタマー2は、ISPへのリンクとAS 8000へのリンクを持っています。このカスタマーは、ISPおよびAS 64516からの特定のカスタマールートを要求しています。顧客 2 はインターネットへのトランジットサービスに ISP の使用を希望しており、ISP にデフォルトルートを要求しました。

デバイスカスタマー2を設定するには:

デバイスインターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@Customer-2# set fe-1/2/1 unit 0 description to_ISP-3
user@Customer-2# set fe-1/2/1 unit 0 family inet address 10.0.0.10/30
user@Customer-2# set fe-1/2/0 unit 0 description to-Private-Peer-2
user@Customer-2# set fe-1/2/0 unit 0 family inet address 10.0.0.21/30
user@Customer-2# set lo0 unit 0 family inet address 192.168.0.9/32

静的ルートを構成します。

content_copy zoom_out_map
[edit routing-options static]
user@Customer-2# set route 172.16.44.0/26 reject
user@Customer-2# set route 172.16.44.64/26 reject
user@Customer-2# set route 172.16.44.128/26 reject
user@Customer-2# set route 172.16.44.192/26 reject

インポートルーティングポリシーを設定します。

ローカルプリファレンス値が最も高いルートが優先されます。ISPからのルートは、デバイスプライベートピア2からの同じルートよりも優先されます

content_copy zoom_out_map
[edit policy-options policy-statement inbound-routes]
user@Customer-2# set term AS64510-primary from protocol bgp
user@Customer-2# set term AS64510-primary from as-path AS64510-routes
user@Customer-2# set term AS64510-primary then local-preference 200
user@Customer-2# set term AS64510-primary then accept
[edit policy-options policy-statement inbound-routes]
user@Customer-2# set term AS64516-backup from protocol bgp
user@Customer-2# set term AS64516-backup from as-path AS64516-routes
user@Customer-2# set term AS64516-backup then local-preference 50
user@Customer-2# set term AS64516-backup then accept
[edit policy-options]
user@Customer-2# set as-path AS64510-routes "64510 .*"
user@Customer-2# set as-path AS64516-routes "64516 .*"

エクスポートルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement outbound-routes]
user@Customer-2# set term statics from protocol static
user@Customer-2# set term statics then accept
user@Customer-2# set term internal-bgp-routes from protocol bgp
user@Customer-2# set term internal-bgp-routes from as-path my-own-routes
user@Customer-2# set term internal-bgp-routes then accept
user@Customer-2# set term no-transit then reject
[edit policy-options]
user@Customer-2# set as-path my-own-routes "()"

ISPとデバイスプライベートピア2への外部BGP(EBGP)接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@Customer-2# set type external
user@Customer-2# set import inbound-routes
user@Customer-2# set export outbound-routes
user@Customer-2# set neighbor 10.0.0.9 peer-as 64510
user@Customer-2# set neighbor 10.0.0.22 peer-as 64516

自律システム（AS）番号を設定します。
```
[edit routing-options]
user@Customer-2# set autonomous-system 64512
```

結果

content_copy zoom_out_map
user@Customer-2# show interfaces
fe-1/2/1 {
    unit 0 {
        description to_ISP-3;
        family inet {
            address 10.0.0.10/30;
        }
    }
}
fe-1/2/0 {
    unit 0 {
        description to-Private-Peer-2;
        family inet {
            address 10.0.0.21/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.9/32;
        }
    }
}

content_copy zoom_out_map
user@Customer-2# show protocols
bgp {
    group ext {
        type external;
        import inbound-routes;
        export outbound-routes;
        neighbor 10.0.0.9 {
            peer-as 64510;
        }
        neighbor 10.0.0.22 {
            peer-as 64516;
        }
    }
}

content_copy zoom_out_map
user@Customer-2# show policy-options
policy-statement inbound-routes {
    term AS64510-primary {
        from {
            protocol bgp;
            as-path AS64510-routes;
        }
        then {
            local-preference 200;
            accept;
        }
    }
    term AS64516-backup {
        from {
            protocol bgp;
            as-path AS64516-routes;
        }
        then {
            local-preference 50;
            accept;
        }
    }
}
policy-statement outbound-routes {
    term statics {
        from protocol static;
        then accept;
    }
    term internal-bgp-routes {
        from {
            protocol bgp;
            as-path my-own-routes;
        }
        then accept;
    }
    term no-transit {
        then reject;
    }
}
as-path my-own-routes "()";
as-path AS64510-routes "64510 .*";
as-path AS64516-routes "64516 .*";

content_copy zoom_out_map
user@Customer-2# show routing-options
static {
    route 172.16.44.0/26 reject;
    route 172.16.44.64/26 reject;
    route 172.16.44.128/26 reject;
    route 172.16.44.192/26 reject;
}
autonomous-system 64512;

デバイスの設定が完了したら、設定モードから commit を入力します。

デバイス ISP-1 および ISP-2 の設定

手順

ステップバイステップでの手順
結果

ステップバイステップでの手順

デバイス ISP-1 とデバイス ISP-2 には、それぞれ 2 つのポリシーが構成されています。private-peerポリシーとexchange-peerポリシー。設定は似ているため、この例では、デバイス ISP-2 の設定のみを段階的に示しています。

デバイスISP-2では、プライベートピアポリシーは、ISPカスタマールートをデバイスプライベートピア2に送信します。このポリシーは、すべてのローカル静的ルート(ローカルデバイスISP-2カスタマー)と、172.16.32.0/21 の範囲(他の ISP ルーターによってアドバタイズされる)のすべての BGP ルートを受け入れます。これら 2 つのポリシー条件は、ISP カスタマールートを表します。最後のポリシー条件は、交換ピアから送信されたインターネットルーティングテーブル全体を含む他のすべてのルートを拒否します。これらのルートは、以下の2つの理由から、デバイスPrivate-Peer-2に送信する必要はありません。

この例では、ピアはすでにデバイスExchange-2への接続を維持しているため、ルートは冗長です。
プライベートピアは、カスタマールートのみを望んでいます。private-peer ポリシーはこの目標を達成します。exchange-peerポリシーは、デバイスExchange-2にルートを送信します。

この例では、デバイス Exchange-2 に送信する必要があるルートは 2 つだけです。

172.16.32.0/21のAS 64510ルーティングスペースを表す集約ルート。このルートはローカルでは集約ルートとして設定され、 exchange-peer ポリシーによってアドバタイズされます。
顧客 2 に割り当てられたアドレススペース 172.16.44.0/23。カスタマーはAS 64516のピア（デバイスPrivate-Peer-2）にも接続されているため、この小規模な集約ルートをデバイスExchange-2に送信する必要があります。

これら 2 つのルートをデバイス Exchange-2 に送信すると、インターネット内の他のネットワークが ISP またはプライベートピアを介して顧客に到達できるようになります。プライベートピアが/23ネットワークをアドバタイズするようになっていて、ISPがその/21集約のみを保持していた場合、カスタマーを宛先とするすべてのトラフィックはAS 64516のみを通過します。カスタマーは ISP からのルートも必要としているため、172.16.44.0/23 ルートはデバイス ISP-2 によって通知されます。より大きな集約ルートと同様に、172.16.44.0/23ルートはローカルに設定され、交換ピアポリシーによってアドバタイズされます。このポリシーの最後の条件は、ISP の特定のカスタマーネットワーク、デバイス Private-Peer-1 からのカスタマールート、デバイス Private-Peer-2 からのカスタマールート、デバイス Exchange-1 からのルーティングテーブルを含むすべてのルートを拒否します。本質的に、この最後の用語は、ISPがインターネット全体のトランジットサービスを実行できなくなります。

デバイスISP-2を設定するには:

デバイスインターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@ISP-2# set fe-1/2/1 unit 0 description to_ISP-1
user@ISP-2# set fe-1/2/1 unit 0 family inet address 10.1.0.1/30
user@ISP-2# set fe-1/2/2 unit 0 description to_ISP-3
user@ISP-2# set fe-1/2/2 unit 0 family inet address 10.0.0.6/30
user@ISP-2# set fe-1/2/3 unit 0 description to_Private-Peer-2
user@ISP-2# set fe-1/2/3 unit 0 family inet address 10.3.0.6/30
user@ISP-2# set fe-1/2/0 unit 0 description to_Exchange-2
user@ISP-2# set fe-1/2/0 unit 0 family inet address 10.3.0.2/30
user@ISP-2# set lo0 unit 0 family inet address 192.168.0.2/32

内部ゲートウェイプロトコル(IGP)を設定します。

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@ISP-2# set interface fe-1/2/2.0
user@ISP-2# set interface fe-1/2/1.0
user@ISP-2# set interface lo0.0 passive

スタティックルートと集約ルートを設定します。

content_copy zoom_out_map
[edit routing-options static]
user@ISP-2# set route 172.16.34.0/24 reject
user@ISP-2# set route 172.16.35.0/24 reject
[edit routing-options aggregate]
user@ISP-2# set route 172.16.44.0/23
user@ISP-2# set route 172.16.32.0/21

交換ピアのルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement exchange-peer]
user@ISP-2# set term AS64510-Aggregate from protocol aggregate
user@ISP-2# set term AS64510-Aggregate from route-filter 172.16.32.0/21 exact
user@ISP-2# set term AS64510-Aggregate then accept
user@ISP-2# set term Customer-2-Aggregate from protocol aggregate
user@ISP-2# set term Customer-2-Aggregate from route-filter 172.16.44.0/23 exact
user@ISP-2# set term Customer-2-Aggregate then accept
user@ISP-2# set term reject-all-other-routes then reject

内部ピアのルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement internal-peers]
user@ISP-2# set term statics from protocol static
user@ISP-2# set term statics then accept
user@ISP-2# set term next-hop-self then next-hop self

プライベートピアのルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement private-peer]
user@ISP-2# set term statics from protocol static
user@ISP-2# set term statics then accept
user@ISP-2# set term isp-and-customer-routes from protocol bgp
user@ISP-2# set term isp-and-customer-routes from route-filter 172.16.32.0/21 orlonger
user@ISP-2# set term isp-and-customer-routes then accept
user@ISP-2# set term reject-all then reject

他の ISP デバイスへの内部 BGP(IBGP)接続を構成します。

content_copy zoom_out_map
[edit protocols bgp group int]
user@ISP-2# set type internal
user@ISP-2# set local-address 192.168.0.2
user@ISP-2# set export internal-peers
user@ISP-2# set neighbor 192.168.0.1
user@ISP-2# set neighbor 192.168.0.3

交換ピアとプライベートピアへのEBGP接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group AS-64516]
user@ISP-2# set type external
user@ISP-2# set export private-peer
user@ISP-2# set peer-as 64516
user@ISP-2# set neighbor 10.3.0.5
[edit protocols bgp group AS-64515]
user@ISP-2# set type external
user@ISP-2# set export exchange-peer
user@ISP-2# set peer-as 64515
user@ISP-2# set neighbor 10.3.0.1

自律システム（AS）番号とルーターIDを設定します。

content_copy zoom_out_map
[edit routing-options]
user@ISP-2# set router-id 192.168.0.2
user@ISP-2# set autonomous-system 64510

結果

content_copy zoom_out_map
user@ISP-2# show interfaces
fe-1/2/0 {
    unit 0{
        description to_Exchange-2;
        family inet {
            address 10.3.0.2/30;
        }
    }
}
fe-1/2/1 {
    unit 0{
        description to_ISP-1;
        family inet {
            address 10.1.0.1/30;
        }
    }
}
fe-1/2/2 {
    unit 0 {
        description to_ISP-3;
        family inet {
            address 10.0.0.6/30;
        }
    }
}
fe-1/2/3 {
    unit 0 {
        description to_Private-Peer-2;
        family inet {
            address 10.3.0.6/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.2/32;
        }
    }
}

content_copy zoom_out_map
user@ISP-2# show protocols
bgp {
    group int {
        type internal;
        local-address 192.168.0.2;
        export internal-peers;
        neighbor 192.168.0.1;
        neighbor 192.168.0.3;
    }
    group AS-64516 {
        type external;
        export private-peer;
        peer-as 64516;
        neighbor 10.3.0.5;
    }
    group AS-64515 {
        type external;
        export exchange-peer;
        peer-as 64515;
        neighbor 10.3.0.1;
    }
}
ospf {
    area 0.0.0.0 {
        interface fe-1/2/2.0;
        interface fe-1/2/1.0;
        interface lo0.0 {
            passive;
        }
    }
}

content_copy zoom_out_map
user@ISP-2# show policy-options
policy-statement exchange-peer {
    term AS64510-Aggregate {
        from {
            protocol aggregate;
            route-filter 172.16.32.0/21 exact;
        }
        then accept;
    }
    term Customer-2-Aggregate {
        from {
            protocol aggregate;
            route-filter 172.16.44.0/23 exact;
        }
        then accept;
    }
    term reject-all-other-routes {
        then reject;
    }
}
policy-statement internal-peers {
    term statics {
        from protocol static;
        then accept;
    }
    term next-hop-self {
        then {
            next-hop self;
        }
    }
}
policy-statement private-peer {
    term statics {
        from protocol static;
        then accept;
    }
    term isp-and-customer-routes {
        from {
            protocol bgp;
            route-filter 172.16.32.0/21 orlonger;
        }
        then accept;
    }
    term reject-all {
        then reject;
    }
}

content_copy zoom_out_map
user@ISP-2# show routing-options
static {
    route 172.16.34.0/24 reject;
    route 172.16.35.0/24 reject;
}
aggregate {
    route 172.16.44.0/23;
    route 172.16.32.0/21;
}
router-id 192.168.0.2;
autonomous-system 64510;

デバイスの設定が完了したら、設定モードから commit を入力します。

デバイス ISP-3 の設定

手順

ステップバイステップでの手順
結果

ステップバイステップでの手順

デバイスISP-3では、顧客ごとに個別のポリシーが適用されます。Customer-1 のデフォルトルートは、 customer-1-peer ポリシーによって送信されています。このポリシーは、inet.0 で 0.0.0.0/0 のデフォルトルートを検出し、それを受け入れます。また、このポリシーは他のすべてのルートを拒否するため、ISP ルーター上のすべての BGP ルートを送信するわけではありません。customer-2-peerポリシーはCustomer-2用で、同じポリシー条項が含まれており、デフォルトルートも送信され、他のトランジットBGPルートは送信されません。customer-2-peerポリシーの追加条件は、ISPカスタマールートをCustomer-2に送信します。デバイス ISP-3 にはローカルカスタマーを表すローカルスタティックルートがあるため、これらのルートは、他の ISP ルーターによってローカルルーターに通知された他のすべての内部ルートと同様に送信されます。

デバイス Exchange-1(172.16.8.0/21)からのアップストリームルートが存在する場合、デバイス ISP-3 はデフォルトルートを生成します。

デバイスISP-3を設定するには:

デバイスインターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@ISP-3# set fe-1/2/0 unit 0 description to_ISP-1
user@ISP-3# set fe-1/2/0 unit 0 family inet address 10.0.0.1/30
user@ISP-3# set fe-1/2/2 unit 0 description to_ISP-2
user@ISP-3# set fe-1/2/2 unit 0 family inet address 10.0.0.5/30
user@ISP-3# set fe-1/2/3 unit 0 description to_Customer-1
user@ISP-3# set fe-1/2/3 unit 0 family inet address 10.1.0.5/30
user@ISP-3# set fe-1/2/1 unit 0 description to_Customer-2
user@ISP-3# set fe-1/2/1 unit 0 family inet address 10.0.0.9/30
user@ISP-3# set lo0 unit 0 family inet address 192.168.0.3/32

内部ゲートウェイプロトコル(IGP)を設定します。

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@ISP-3# set interface fe-1/2/0.0
user@ISP-3# set interface fe-1/2/2.0
user@ISP-3# set interface lo0.0 passive

静的ルートを構成します。

content_copy zoom_out_map
[edit routing-options static]
user@ISP-3# set route 172.16.36.0/24 reject
user@ISP-3# set route 172.16.37.0/24 reject
user@ISP-3# set route 172.16.38.0/24 reject
user@ISP-3# set route 172.16.39.0/24 reject

特定のアップストリームルートが存在する場合のみ、デフォルトのスタティックルートを生成するルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement if-upstream-routes-exist term only-certain-contributing-routes]
user@ISP-3# set from route-filter 172.16.8.0/21 exact
user@ISP-3# set then accept
[edit policy-options policy-statement if-upstream-routes-exist]
user@ISP-3# set term reject-all-other-routes then reject
[edit routing-options generate route 0.0.0.0/0]
user@ISP-3# set policy if-upstream-routes-exist

顧客-1のルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement customer-1-peer]
user@ISP-3# set term defaut-route from route-filter 0.0.0.0/0 exact
user@ISP-3# set term defaut-route then accept
user@ISP-3# set term reject-all-other-routes then reject

顧客2のルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement customer-2-peer]
user@ISP-3# set term statics from protocol static
user@ISP-3# set term statics then accept
user@ISP-3# set term isp-and-customer-routes from protocol bgp
user@ISP-3# set term isp-and-customer-routes from route-filter 172.16.32.0/21 orlonger
user@ISP-3# set term isp-and-customer-routes then accept
user@ISP-3# set term default-route from route-filter 0.0.0.0/0 exact
user@ISP-3# set term default-route then accept
user@ISP-3# set term reject-all-other-routes then reject

内部ピアのルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement internal-peers]
user@ISP-3# set term statics from protocol static
user@ISP-3# set term statics then accept
user@ISP-3# set term next then next-hop self

他の ISP デバイスへの内部 BGP(IBGP)接続を構成します。

content_copy zoom_out_map
[edit protocols bgp group int]
user@ISP-3# set type internal
user@ISP-3# set local-address 192.168.0.3
user@ISP-3# set export internal-peers
user@ISP-3# set neighbor 192.168.0.1
user@ISP-3# set neighbor 192.168.0.2

カスタマーピアへのEBGP接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group to_64511]
user@ISP-3# set type external
user@ISP-3# set export customer-1-peer
user@ISP-3# set neighbor 10.1.0.6 peer-as 64511
[edit protocols bgp group to_64512]
user@ISP-3# set type external
user@ISP-3# set export customer-2-peer
user@ISP-3# set neighbor 10.0.0.10 peer-as 64512

自律システム（AS）番号とルーターIDを設定します。

content_copy zoom_out_map
[edit routing-options]
user@ISP-3# set router-id 192.168.0.3
user@ISP-3# set autonomous-system 64510

結果

content_copy zoom_out_map
user@ISP-3# show interfaces
fe-1/2/0 {
    unit 0 {
        description to_ISP-1;
        family inet {
            address 10.0.0.1/30;
        }
    }
}
fe-1/2/1 {
    unit 0 {
        description to_Customer-2;
        family inet {
            address 10.0.0.9/30;
        }
    }
}
fe-1/2/2 {
    unit 0 {
        description to_ISP-2;
        family inet {
            address 10.0.0.5/30;
        }
    }
}
fe-1/2/3 {
    unit 0 {
        description to_Customer-1;
        family inet {
            address 10.1.0.5/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.3/32;
        }
    }
}

content_copy zoom_out_map
user@ISP-3# show protocols
bgp {
    group int {
        type internal;
        local-address 192.168.0.3;
        export internal-peers;
        neighbor 192.168.0.1;
        neighbor 192.168.0.2;
    }
    group to_64511 {
        type external;
        export customer-1-peer;
        neighbor 10.1.0.6 {
            peer-as 64511;
        }
    }
    group to_64512 {
        type external;
        export customer-2-peer;
        neighbor 10.0.0.10 {
            peer-as 64512;
        }
    }
}
ospf {
    area 0.0.0.0 {
        interface fe-1/2/0.0;
        interface fe-1/2/2.0;
        interface lo0.0 {
            passive;
        }
    }
}

content_copy zoom_out_map
user@ISP-3# show policy-options
policy-statement customer-1-peer {
    term defaut-route {
        from {
            route-filter 0.0.0.0/0 exact;
        }
        then accept;
    }
    term reject-all-other-routes {
        then reject;
    }
}
policy-statement customer-2-peer {
    term statics {
        from protocol static;
        then accept;
    }
    term isp-and-customer-routes {
        from {
            protocol bgp;
            route-filter 172.16.32.0/21 orlonger;
        }
        then accept;
    }
    term default-route {
        from {
            route-filter 0.0.0.0/0 exact;
        }
        then accept;
    }
    term reject-all-other-routes {
        then reject;
    }
}
policy-statement if-upstream-routes-exist {
    term only-certain-contributing-routes {
        from {
            route-filter 172.16.8.0/21 exact;
        }
        then accept;
    }
    term reject-all-other-routes {
        then reject;
    }
}
policy-statement internal-peers {
    term statics {
        from protocol static;
        then accept;
    }
    term next {
        then {
            next-hop self;
        }
    }
}

content_copy zoom_out_map
user@ISP-3# show routing-options
static {
    route 172.16.36.0/24 reject;
    route 172.16.37.0/24 reject;
    route 172.16.38.0/24 reject;
    route 172.16.39.0/24 reject;
}
generate {
    route 0.0.0.0/0 policy if-upstream-routes-exist;
}
router-id 192.168.0.3;
autonomous-system 64510;

デバイスの設定が完了したら、設定モードから commit を入力します。

デバイス交換-2の設定

手順

ステップバイステップでの手順
結果

ステップバイステップでの手順

デバイス交換-2は、すべてのBGPルートをすべてのBGPピアと交換します。デバイスExchange-2のアウトバウンドルートポリシーは、BGPを使用してローカルで定義された静的ルートをアドバタイズします。最後の then reject 条件を除外すると、すべてのBGPルートをすべての外部BGPピアに送信するというデフォルトのBGPエクスポートポリシーが有効になります。

デバイス Exchange-2 を構成するには、次の手順を実行します。

デバイスインターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@Exchange-2# set fe-1/2/0 unit 0 description to_ISP-2
user@Exchange-2# set fe-1/2/0 unit 0 family inet address 10.3.0.1/30
user@Exchange-2# set fe-1/2/2 unit 0 description to_Exchange-1
user@Exchange-2# set fe-1/2/2 unit 0 family inet address 10.3.0.41/30
user@Exchange-2# set fe-1/2/1 unit 0 description to_Private-Peer-2
user@Exchange-2# set fe-1/2/1 unit 0 family inet address 10.3.0.49/30
user@Exchange-2# set lo0 unit 0 family inet address 192.168.0.7/32

静的ルートを構成します。

content_copy zoom_out_map
[edit routing-options static]
set route 172.16.16.0/21 reject

特定の内部ルートが存在する場合にのみ、デフォルトのスタティックルートを生成するルーティングポリシーを設定します。
```
[edit policy-options policy-statement outbound-routes term statics]
user@Exchange-2# set from protocol static
user@Exchange-2# set then accept
```

カスタマーピアへのEBGP接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@Exchange-2# set type external
user@Exchange-2# set export outbound-routes
user@Exchange-2# set neighbor 10.3.0.2 peer-as 64510
user@Exchange-2# set neighbor 10.3.0.50 peer-as 64516
user@Exchange-2# set neighbor 10.3.0.42 peer-as 64514

自律システム（AS）番号を設定します。
```
[edit routing-options]
user@Exchange-2# set autonomous-system 64515
```

結果

content_copy zoom_out_map
user@Exchange-2 show interfaces
fe-1/2/0 {
    unit 0 {
        description to_ISP-2;
        family inet {
            address 10.3.0.1/30;
        }
    }
}
fe-1/2/1 {
    unit 0 {
        description to_Private-Peer-2;
        family inet {
            address 10.3.0.49/30;
        }
    }
}
fe-1/2/2 {
    unit 0 {
        description to_Exchange-1;
        family inet {
            address 10.3.0.41/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.7/32;
        }
    }
}

content_copy zoom_out_map
user@Exchange-2# show protocols
bgp {
    group ext {
        type external;
        export outbound-routes;
        neighbor 10.3.0.2 {
            peer-as 64510;
        }
        neighbor 10.3.0.50 {
            peer-as 64516;
        }
        neighbor 10.3.0.42 {
            peer-as 64514;
        }
    }
}

content_copy zoom_out_map
user@Exchange-2# show policy-options
policy-statement outbound-routes {
    term statics {
        from protocol static;
        then accept;
    }
}

content_copy zoom_out_map
user@Exchange-2# show routing-options
static {
    route 172.16.16.0/21 reject;
}
autonomous-system 64515;

デバイスの設定が完了したら、設定モードから commit を入力します。

デバイスプライベートピア2の設定

手順

ステップバイステップでの手順
結果

ステップバイステップでの手順

デバイスプライベートピア2は、2つの主な機能を実行します。

AS 64516にローカルなルートを、交換ピアとISPルーターの両方にアドバタイズします。outbound-routesポリシーは、ルーター上でローカルの静的ルート(つまりカスタマー)をアドバタイズし、AS 64516またはAS 64512のいずれかで発生したBGPによって学習されたすべてのルートもアドバタイズします。これらのルートには、AS 64512カスタマーに加えて、他のAS 64516カスタマールートも含まれます。ASルートは、ポリシー内のASパス正規表現一致基準によって識別されます。
0.0.0.0/0のデフォルトルートをAS 64512のカスタマールーターにアドバタイズします。これを実現するために、プライベートピアは、ルーター上でローカルに0.0.0.0/0の生成ルートを作成します。この生成されたルートには、さらに if-upstream-routes-existと呼ばれるポリシーが割り当てられ、生成されたルートに特定のルートのみが貢献することを許可し、ルーティングテーブルでアクティブなルートにします。ルートがアクティブになると、BGPと設定済みのポリシーを使用して、AS 64512ルーターに送信できます。if-upstream-routes-existポリシーは、デバイスExchange-2から172.16.32.0/21ルートのみを受け入れ、それ以外のルートを拒否します。172.16.32.0/21のルートが交換ピアによって取り消されると、プライベートピアは0.0.0.0/0のデフォルトルートを失い、AS 64512のカスタマールーターからデフォルトルートを取り消します。

デバイスプライベートピア2を設定するには:

デバイスインターフェイスを設定します。

content_copy zoom_out_map
[edit interfaces]
user@Private-Peer-2# set fe-1/2/3 unit 0 description to_ISP-2
user@Private-Peer-2# set fe-1/2/3 unit 0 family inet address 10.3.0.5/30
user@Private-Peer-2# set fe-1/2/0 unit 0 description to_Customer-1
user@Private-Peer-2# set fe-1/2/0 unit 0 family inet address 10.0.0.22/30
user@Private-Peer-2# set fe-1/2/1 unit 0 description to_Exchange-2
user@Private-Peer-2# set fe-1/2/1 unit 0 family inet address 10.3.0.50/30
user@Private-Peer-2# set lo0 unit 0 family inet address 192.168.0.5/32

静的ルートを構成します。

content_copy zoom_out_map
[edit routing-options static]
user@Private-Peer-2# set route 172.16.24.0/25 reject
user@Private-Peer-2# set route 172.16.24.128/25 reject
user@Private-Peer-2# set route 172.16.25.0/26 reject
user@Private-Peer-2# set route 172.16.25.64/26 reject

特定の内部ルートが存在する場合にのみ、デフォルトのスタティックルートを生成するルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement if-upstream-routes-exist]
user@Private-Peer-2# set term as-64515-routes from route-filter 172.16.16.0/21 exact
user@Private-Peer-2# set term as-64515-routes then accept
user@Private-Peer-2# set term reject-all-other-routes then reject
[edit routing-options generate route 0.0.0.0/0]
user@Private-Peer-2# set policy if-upstream-routes-exist

ローカルスタティックルートとデフォルトルートをアドバタイズするルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement internal-routes]
user@Private-Peer-2# set term statics from protocol static
user@Private-Peer-2# set term statics then accept
user@Private-Peer-2# set term default-route from route-filter 0.0.0.0/0 exact
user@Private-Peer-2# set term default-route then accept
user@Private-Peer-2# set term reject-all-other-routes then reject

ローカルカスタマールートをアドバタイズするルーティングポリシーを設定します。

content_copy zoom_out_map
[edit policy-options policy-statement outbound-routes]
user@Private-Peer-2# set term statics from protocol static
user@Private-Peer-2# set term statics then accept
user@Private-Peer-2# set term allowed-bgp-routes from as-path my-own-routes
user@Private-Peer-2# set term allowed-bgp-routes from as-path AS64512-routes
user@Private-Peer-2# set term allowed-bgp-routes then accept
user@Private-Peer-2# set term no-transit then reject
[edit policy-options]
user@Private-Peer-2# set as-path my-own-routes "()"
user@Private-Peer-2# set as-path AS64512-routes 64512

顧客2へのEBGP接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group to-64512]
user@Private-Peer-2# set type external
user@Private-Peer-2# set export internal-routes
user@Private-Peer-2# set peer-as 64512
user@Private-Peer-2# set neighbor 10.0.0.21

デバイスExchange-2へのEBGP接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group to-64515]
user@Private-Peer-2# set type external
user@Private-Peer-2# set export outbound-routes
user@Private-Peer-2# set peer-as 64515
user@Private-Peer-2# set neighbor 10.3.0.49

ISP への EBGP 接続を設定します。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@Private-Peer-2# set type external
user@Private-Peer-2# set export outbound-routes
user@Private-Peer-2# set peer-as 64510
user@Private-Peer-2# set neighbor 10.3.0.6

自律システム（AS）番号を設定します。
```
[edit routing-options]
user@Private-Peer-2# set autonomous-system 64516
```

結果

content_copy zoom_out_map
user@Private-Peer-2# show interfaces
fe-1/2/0 {
    unit 0 {
        description to_Customer-1;
        family inet {
            address 10.0.0.22/30;
        }
    }
}
fe-1/2/1 {
    unit 0 {
        description to_Exchange-2;
        family inet {
            address 10.3.0.50/30;
        }
    }
}
fe-1/2/3 {
    unit 0 {
        description to_ISP-2;
        family inet {
            address 10.3.0.5/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.5/32;
        }
    }
}

content_copy zoom_out_map
user@Private-Peer-2# show protocols
bgp {
    group ext {
        type external;
        export outbound-routes;
        peer-as 64510;
        neighbor 10.3.0.6;
    }
    group to-64512 {
        type external;
        export internal-routes;
        peer-as 64512;
        neighbor 10.0.0.21;
    }
    group to-64515 {
        type external;
        export outbound-routes;
        peer-as 64515;
        neighbor 10.3.0.49;
    }
}

content_copy zoom_out_map
user@Private-Peer-2# show policy-options
policy-statement if-upstream-routes-exist {
    term as-64515-routes {
        from {
            route-filter 172.16.16.0/21 exact;
        }
        then accept;
    }
    term reject-all-other-routes {
        then reject;
    }
}
policy-statement internal-routes {
    term statics {
        from protocol static;
        then accept;
    }
    term default-route {
        from {
            route-filter 0.0.0.0/0 exact;
        }
        then accept;
    }
    term reject-all-other-routes {
        then reject;
    }
}
policy-statement outbound-routes {
    term statics {
        from protocol static;
        then accept;
    }
    term allowed-bgp-routes {
        from as-path [ my-own-routes AS64512-routes ];
        then accept;
    }
    term no-transit {
        then reject;
    }
}
as-path my-own-routes "()";
as-path AS64512-routes 64512;

content_copy zoom_out_map
user@Private-Peer-2# show routing-options
static {
    route 172.16.24.0/25 reject;
    route 172.16.24.128/25 reject;
    route 172.16.25.0/26 reject;
    route 172.16.25.64/26 reject;
}
generate {
    route 0.0.0.0/0 policy if-upstream-routes-exist;
}
autonomous-system 64516;

デバイスの設定が完了したら、設定モードから commit を入力します。

検証

設定が正常に機能していることを確認します。

デバイスカスタマー1でのルートの検証
デバイスカスタマー2でのルートの確認
デバイスISP-1でのルートの検証
デバイスISP-2でのルートの検証
デバイスISP-3でのルートの検証
デバイス交換-1でのルートの検証
デバイス交換-2でのルートの検証
デバイスプライベートピア1でのルートの検証
デバイスプライベートピア2でのルートの検証

デバイスカスタマー1でのルートの検証

目的
アクション
意味

目的

デバイスCustomer-1で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@Customer-1> show route

inet.0: 8 destinations, 8 routes (8 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[BGP/170] 00:09:25, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.1.0.5 via fe-1/2/3.0
10.1.0.4/30        *[Direct/0] 23:50:20
                    > via fe-1/2/3.0
10.1.0.6/32        *[Local/0] 5d 21:56:47
                      Local via fe-1/2/3.0
172.16.40.0/25     *[Static/5] 22:59:04
                      Reject
172.16.40.128/25   *[Static/5] 22:59:04
                      Reject
172.16.41.0/25     *[Static/5] 22:59:04
                      Reject
172.16.41.128/25   *[Static/5] 22:59:04
                      Reject
192.168.0.8/32     *[Direct/0] 5d 21:25:45
                    > via lo0.0

意味

デバイスCustomer-1には4つのスタティックルートがあり、BGPを通してデフォルトルートを学習しています。

デバイスカスタマー2でのルートの確認

目的
アクション
意味

目的

デバイスカスタマー2で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@Customer-2> show route
inet.0: 22 destinations, 23 routes (22 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[BGP/170] 00:10:35, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
                    [BGP/170] 04:58:09, localpref 50
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.22 via fe-1/2/0.0
10.0.0.8/30        *[Direct/0] 23:51:29
                    > via fe-1/2/0.10
10.0.0.10/32       *[Local/0] 23:52:49
                      Local via fe-1/2/0.10
10.0.0.20/30       *[Direct/0] 23:52:49
                    > via fe-1/2/0.0
10.0.0.21/32       *[Local/0] 23:52:49
                      Local via fe-1/2/0.0
172.16.24.0/25     *[BGP/170] 04:58:09, localpref 50
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.22 via fe-1/2/0.0
172.16.24.128/25   *[BGP/170] 04:58:09, localpref 50
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.22 via fe-1/2/0.0
172.16.25.0/26     *[BGP/170] 04:58:09, localpref 50
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.22 via fe-1/2/0.0
172.16.25.64/26    *[BGP/170] 04:58:09, localpref 50
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.22 via fe-1/2/0.0
172.16.32.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.33.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.34.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.35.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.36.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.37.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.38.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.39.0/24     *[BGP/170] 22:38:47, localpref 200
                      AS path: 64510 I, validation-state: unverified
                    > to 10.0.0.9 via fe-1/2/0.10
172.16.44.0/26     *[Static/5] 22:57:28
                      Reject
172.16.44.64/26    *[Static/5] 22:57:28
                      Reject
172.16.44.128/26   *[Static/5] 22:57:28
                      Reject
172.16.44.192/26   *[Static/5] 22:57:28
                      Reject
192.168.0.9/32     *[Direct/0] 23:52:49
                    > via lo0.0

意味

デバイスCustomer-2は、ISPとのセッションとプライベートピアとのセッションを通じてデフォルトルートを学習しました。ISPから学習したルートは、ローカルプリファレンスが高いため、優先されます。

デバイスISP-1でのルートの検証

目的
アクション

目的

デバイスISP-1で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@ISP-1> show route
inet.0: 42 destinations, 53 routes (42 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[BGP/170] 22:44:26, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
10.0.0.0/30        *[Direct/0] 23:52:01
                    > via fe-1/2/0.0
10.0.0.2/32        *[Local/0] 23:52:01
                      Local via fe-1/2/0.0
10.0.0.4/30        *[OSPF/10] 23:51:06, metric 2
                      to 10.1.0.1 via fe-1/2/1.0
                    > to 10.0.0.1 via fe-1/2/0.0
10.0.0.20/30       *[BGP/170] 23:50:55, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 23:51:28, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
10.1.0.0/30        *[Direct/0] 23:52:01
                    > via fe-1/2/1.0
10.1.0.2/32        *[Local/0] 23:52:01
                      Local via fe-1/2/1.0
10.2.0.0/30        *[Direct/0] 23:52:01
                    > via fe-1/2/2.0
10.2.0.2/32        *[Local/0] 23:52:01
                      Local via fe-1/2/2.0
10.2.0.4/30        *[Direct/0] 23:52:00
                    > via fe-1/2/3.0
10.2.0.6/32        *[Local/0] 23:52:00
                      Local via fe-1/2/3.0
10.3.0.4/30        *[BGP/170] 23:51:28, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
10.3.0.48/30       *[BGP/170] 23:50:55, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
172.16.8.0/21      *[BGP/170] 00:11:08, localpref 100
                      AS path: 64514 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.16.0/21     *[BGP/170] 02:02:10, localpref 100, from 192.168.0.2
                      AS path: 64515 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 02:02:10, localpref 100
                      AS path: 64514 64515 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.24.0/25     *[BGP/170] 23:06:33, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 23:06:33, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.24.128/25   *[BGP/170] 23:06:33, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 23:06:33, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.25.0/26     *[BGP/170] 23:06:33, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 23:06:33, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.25.64/26    *[BGP/170] 23:06:33, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 23:06:33, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.32.0/21     *[Aggregate/130] 22:44:27
                      Reject
172.16.32.0/24     *[Static/5] 22:44:27
                      Reject
172.16.33.0/24     *[Static/5] 22:44:27
                      Reject
172.16.34.0/24     *[BGP/170] 22:39:20, localpref 100, from 192.168.0.2
                      AS path: I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
172.16.35.0/24     *[BGP/170] 22:39:20, localpref 100, from 192.168.0.2
                      AS path: I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
172.16.36.0/24     *[BGP/170] 22:39:20, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.37.0/24     *[BGP/170] 22:39:20, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.38.0/24     *[BGP/170] 22:39:20, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.39.0/24     *[BGP/170] 22:39:20, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.40.0/22     *[Aggregate/130] 22:44:27
                      Reject
172.16.40.0/25     *[BGP/170] 23:00:47, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.40.128/25   *[BGP/170] 23:00:47, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.41.0/25     *[BGP/170] 23:00:47, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.41.128/25   *[BGP/170] 23:00:47, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.44.0/26     *[BGP/170] 22:58:01, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
                    [BGP/170] 22:58:01, localpref 100
                      AS path: 64514 64515 64516 64512 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.44.64/26    *[BGP/170] 22:58:01, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
                    [BGP/170] 22:58:01, localpref 100
                      AS path: 64514 64515 64516 64512 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.44.128/26   *[BGP/170] 22:58:01, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
                    [BGP/170] 22:58:01, localpref 100
                      AS path: 64514 64515 64516 64512 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.44.192/26   *[BGP/170] 22:58:01, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
                    [BGP/170] 22:58:01, localpref 100
                      AS path: 64514 64515 64516 64512 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
192.168.0.1/32     *[Direct/0] 23:52:01
                    > via lo0.0
192.168.0.2/32     *[OSPF/10] 23:51:06, metric 1
                    > to 10.1.0.1 via fe-1/2/1.0
192.168.0.3/32     *[OSPF/10] 23:51:06, metric 1
                    > to 10.0.0.1 via fe-1/2/0.0
192.168.0.5/32     *[BGP/170] 23:50:55, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.1.0.1 via fe-1/2/1.0
                    [BGP/170] 23:51:28, localpref 100
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.2.0.5 via fe-1/2/3.0
172.16.233.5/32       *[OSPF/10] 23:52:07, metric 1
                      MultiRecv

デバイスISP-2でのルートの検証

目的
アクション

目的

デバイスISP-2で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@ISP-2> show route
inet.0: 41 destinations, 59 routes (41 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[BGP/170] 22:45:44, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
10.0.0.0/30        *[OSPF/10] 23:52:25, metric 2
                      to 10.0.0.5 via fe-1/2/2.0
                    > to 10.1.0.2 via fe-1/2/1.0
10.0.0.4/30        *[Direct/0] 23:53:21
                    > via fe-1/2/2.0
10.0.0.6/32        *[Local/0] 23:53:23
                      Local via fe-1/2/2.0
10.0.0.20/30       *[BGP/170] 23:53:11, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:53:09, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
10.1.0.0/30        *[Direct/0] 23:53:19
                    > via fe-1/2/1.0
10.1.0.1/32        *[Local/0] 23:53:23
                      Local via fe-1/2/1.0
10.3.0.0/30        *[Direct/0] 23:53:22
                    > via fe-1/2/0.0
10.3.0.2/32        *[Local/0] 23:53:23
                      Local via fe-1/2/0.0
10.3.0.4/30        *[Direct/0] 23:53:23
                    > via fe-1/2/3.0
                    [BGP/170] 23:53:11, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:53:09, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
                    [BGP/170] 23:52:13, localpref 100, from 192.168.0.1
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
10.3.0.6/32        *[Local/0] 23:53:23
                      Local via fe-1/2/3.0
10.3.0.48/30       *[BGP/170] 23:53:11, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
172.16.8.0/21      *[BGP/170] 00:12:26, localpref 100, from 192.168.0.1
                      AS path: 64514 I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
                    [BGP/170] 00:12:26, localpref 100
                      AS path: 64515 64514 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.16.0/21     *[BGP/170] 02:03:28, localpref 100
                      AS path: 64515 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.24.0/25     *[BGP/170] 23:07:51, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:07:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.24.128/25   *[BGP/170] 23:07:51, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:07:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.25.0/26     *[BGP/170] 23:07:51, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:07:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.25.64/26    *[BGP/170] 23:07:51, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:07:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.32.0/21     *[Aggregate/130] 22:40:38
                      Reject
172.16.32.0/24     *[BGP/170] 22:45:44, localpref 100, from 192.168.0.1
                      AS path: I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
172.16.33.0/24     *[BGP/170] 22:45:44, localpref 100, from 192.168.0.1
                      AS path: I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
172.16.34.0/24     *[Static/5] 22:40:38
                      Reject
172.16.35.0/24     *[Static/5] 22:40:38
                      Reject
172.16.36.0/24     *[BGP/170] 22:40:38, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.37.0/24     *[BGP/170] 22:40:38, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.38.0/24     *[BGP/170] 22:40:38, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.39.0/24     *[BGP/170] 22:40:38, localpref 100, from 192.168.0.3
                      AS path: I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.40.0/25     *[BGP/170] 23:02:05, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.40.128/25   *[BGP/170] 23:02:05, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.41.0/25     *[BGP/170] 23:02:05, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.41.128/25   *[BGP/170] 23:02:05, localpref 100, from 192.168.0.3
                      AS path: 64511 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
172.16.44.0/23     *[Aggregate/130] 22:40:38
                      Reject
172.16.44.0/26     *[BGP/170] 22:59:19, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.44.64/26    *[BGP/170] 22:59:19, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.44.128/26   *[BGP/170] 22:59:19, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.44.192/26   *[BGP/170] 22:59:19, localpref 100, from 192.168.0.3
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.5 via fe-1/2/2.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 22:59:19, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
192.168.0.1/32     *[OSPF/10] 23:52:25, metric 1
                    > to 10.1.0.2 via fe-1/2/1.0
192.168.0.2/32     *[Direct/0] 23:53:23
                    > via lo0.0
192.168.0.3/32     *[OSPF/10] 23:52:30, metric 1
                    > to 10.0.0.5 via fe-1/2/2.0
192.168.0.5/32     *[BGP/170] 23:53:11, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.5 via fe-1/2/3.0
                    [BGP/170] 23:53:09, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.1 via fe-1/2/0.0
172.16.233.5/32       *[OSPF/10] 23:53:25, metric 1
                      MultiRecv

デバイスISP-3でのルートの検証

目的
アクション

目的

デバイスISP-3で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@ISP-3> show route

inet.0: 40 destinations, 41 routes (40 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[Aggregate/130] 23:53:57, metric2 1
                    > to 10.0.0.2 via fe-1/2/0.0
                    [BGP/170] 22:46:17, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
10.0.0.0/30        *[Direct/0] 23:53:52
                    > via fe-1/2/0.0
10.0.0.1/32        *[Local/0] 23:53:53
                      Local via fe-1/2/0.0
10.0.0.4/30        *[Direct/0] 23:53:54
                    > via fe-1/2/2.0
10.0.0.5/32        *[Local/0] 23:53:54
                      Local via fe-1/2/2.0
10.0.0.8/30        *[Direct/0] 23:53:53
                    > via fe-1/2/1.0
10.0.0.9/32        *[Local/0] 23:53:53
                      Local via fe-1/2/1.0
10.0.0.20/30       *[BGP/170] 23:53:02, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
10.1.0.0/30        *[OSPF/10] 23:53:03, metric 2
                    > to 10.0.0.6 via fe-1/2/2.0
                      to 10.0.0.2 via fe-1/2/0.0
10.1.0.4/30        *[Direct/0] 23:53:54
                    > via fe-1/2/3.0
10.1.0.5/32        *[Local/0] 23:53:54
                      Local via fe-1/2/3.0
10.3.0.4/30        *[BGP/170] 23:52:46, localpref 100, from 192.168.0.1
                      AS path: 64514 64515 64516 I, validation-state: unverified
                    > to 10.0.0.2 via fe-1/2/0.0
10.3.0.48/30       *[BGP/170] 23:53:02, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.8.0/21      *[BGP/170] 00:12:59, localpref 100, from 192.168.0.1
                      AS path: 64514 I, validation-state: unverified
                    > to 10.0.0.2 via fe-1/2/0.0
172.16.16.0/21     *[BGP/170] 02:04:01, localpref 100, from 192.168.0.2
                      AS path: 64515 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.24.0/25     *[BGP/170] 23:08:24, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.24.128/25   *[BGP/170] 23:08:24, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.25.0/26     *[BGP/170] 23:08:24, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.25.64/26    *[BGP/170] 23:08:24, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.32.0/24     *[BGP/170] 22:46:17, localpref 100, from 192.168.0.1
                      AS path: I, validation-state: unverified
                    > to 10.0.0.2 via fe-1/2/0.0
172.16.33.0/24     *[BGP/170] 22:46:17, localpref 100, from 192.168.0.1
                      AS path: I, validation-state: unverified
                    > to 10.0.0.2 via fe-1/2/0.0
172.16.34.0/24     *[BGP/170] 22:41:11, localpref 100, from 192.168.0.2
                      AS path: I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.35.0/24     *[BGP/170] 22:41:11, localpref 100, from 192.168.0.2
                      AS path: I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.36.0/24     *[Static/5] 22:41:11
                      Reject
172.16.37.0/24     *[Static/5] 22:41:11
                      Reject
172.16.38.0/24     *[Static/5] 22:41:11
                      Reject
172.16.39.0/24     *[Static/5] 22:41:11
                      Reject
172.16.40.0/25     *[BGP/170] 23:02:38, localpref 100
                      AS path: 64511 I, validation-state: unverified
                    > to 10.1.0.6 via fe-1/2/3.0
172.16.40.128/25   *[BGP/170] 23:02:38, localpref 100
                      AS path: 64511 I, validation-state: unverified
                    > to 10.1.0.6 via fe-1/2/3.0
172.16.41.0/25     *[BGP/170] 23:02:38, localpref 100
                      AS path: 64511 I, validation-state: unverified
                    > to 10.1.0.6 via fe-1/2/3.0
172.16.41.128/25   *[BGP/170] 23:02:38, localpref 100
                      AS path: 64511 I, validation-state: unverified
                    > to 10.1.0.6 via fe-1/2/3.0
172.16.44.0/26     *[BGP/170] 22:59:52, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.10 via fe-1/2/1.0
172.16.44.64/26    *[BGP/170] 22:59:52, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.10 via fe-1/2/1.0
172.16.44.128/26   *[BGP/170] 22:59:52, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.10 via fe-1/2/1.0
172.16.44.192/26   *[BGP/170] 22:59:52, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.10 via fe-1/2/1.0
192.168.0.1/32     *[OSPF/10] 23:53:03, metric 1
                    > to 10.0.0.2 via fe-1/2/0.0
192.168.0.2/32     *[OSPF/10] 23:53:03, metric 1
                    > to 10.0.0.6 via fe-1/2/2.0
192.168.0.3/32     *[Direct/0] 23:53:54
                    > via lo0.0
192.168.0.5/32     *[BGP/170] 23:53:02, localpref 100, from 192.168.0.2
                      AS path: 64516 I, validation-state: unverified
                    > to 10.0.0.6 via fe-1/2/2.0
172.16.233.5/32       *[OSPF/10] 23:53:58, metric 1
                      MultiRecv

デバイス交換-1でのルートの検証

目的
アクション

目的

デバイスExchange-1で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@Exchange-1> show route

inet.0: 23 destinations, 24 routes (23 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

10.0.0.20/30       *[BGP/170] 23:53:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
10.2.0.4/30        *[Direct/0] 23:54:23
                    > via fe-1/2/3.0
10.2.0.5/32        *[Local/0] 23:54:29
                      Local via fe-1/2/3.0
10.3.0.4/30        *[BGP/170] 23:53:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
10.3.0.40/30       *[Direct/0] 23:54:27
                    > via fe-1/2/2.0
10.3.0.42/32       *[Local/0] 23:54:29
                      Local via fe-1/2/2.0
10.3.0.44/30       *[Direct/0] 23:54:29
                    > via fe-1/2/1.0
10.3.0.45/32       *[Local/0] 23:54:29
                      Local via fe-1/2/1.0
172.16.8.0/21      *[Static/5] 00:13:31
                      Reject
172.16.16.0/21     *[BGP/170] 02:04:33, localpref 100
                      AS path: 64515 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.24.0/25     *[BGP/170] 23:08:56, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.24.128/25   *[BGP/170] 23:08:56, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.25.0/26     *[BGP/170] 23:08:56, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.25.64/26    *[BGP/170] 23:08:56, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.32.0/21     *[BGP/170] 22:46:49, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.6 via fe-1/2/3.0
                    [BGP/170] 22:41:43, localpref 100
                      AS path: 64515 64510 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.40.0/22     *[BGP/170] 22:46:49, localpref 100
                      AS path: 64510 64511 I, validation-state: unverified
                    > to 10.2.0.6 via fe-1/2/3.0
172.16.44.0/23     *[BGP/170] 22:41:43, localpref 100
                      AS path: 64515 64510 64512 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.44.0/26     *[BGP/170] 23:00:24, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.44.64/26    *[BGP/170] 23:00:24, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.44.128/26   *[BGP/170] 23:00:24, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
172.16.44.192/26   *[BGP/170] 23:00:24, localpref 100
                      AS path: 64515 64516 64512 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
192.168.0.5/32     *[BGP/170] 23:53:51, localpref 100
                      AS path: 64515 64516 I, validation-state: unverified
                    > to 10.3.0.41 via fe-1/2/2.0
192.168.0.6/32     *[Direct/0] 23:54:29
                    > via lo0.0

デバイス交換-2でのルートの検証

目的
アクション
意味

目的

デバイスExchange-2で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@Exchange-2> show route
inet.0: 24 destinations, 26 routes (23 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both

10.0.0.20/30       *[BGP/170] 23:54:44, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
10.3.0.0/30        *[Direct/0] 23:54:57
                    > via fe-1/2/0.0
10.3.0.1/32        *[Local/0] 23:54:57
                      Local via fe-1/2/0.0
10.3.0.4/30        *[BGP/170] 23:54:44, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
10.3.0.40/30       *[Direct/0] 23:54:57
                    > via fe-1/2/2.0
10.3.0.41/32       *[Local/0] 23:54:57
                      Local via fe-1/2/2.0
10.3.0.48/30       *[Direct/0] 23:54:57
                    > via fe-1/2/1.0
                    [BGP/170] 23:54:44, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
10.3.0.49/32       *[Local/0] 23:54:57
                      Local via fe-1/2/1.0
172.16.8.0/21      *[BGP/170] 00:14:01, localpref 100
                      AS path: 64514 I, validation-state: unverified
                    > to 10.3.0.42 via fe-1/2/2.0
172.16.16.0/21     *[Static/5] 02:05:03
                      Reject
172.16.24.0/25     *[BGP/170] 23:09:26, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.24.128/25   *[BGP/170] 23:09:26, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.25.0/26     *[BGP/170] 23:09:26, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.25.64/26    *[BGP/170] 23:09:26, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.32.0/21     *[BGP/170] 22:42:13, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.2 via fe-1/2/0.0
                    [BGP/170] 22:47:19, localpref 100
                      AS path: 64514 64510 I, validation-state: unverified
                    > to 10.3.0.42 via fe-1/2/2.0
172.16.40.0/22     *[BGP/170] 22:47:19, localpref 100
                      AS path: 64514 64510 64511 I, validation-state: unverified
                    > to 10.3.0.42 via fe-1/2/2.0
172.16.44.0/23     *[BGP/170] 22:42:13, localpref 100
                      AS path: 64510 64512 I, validation-state: unverified
                    > to 10.3.0.2 via fe-1/2/0.0
172.16.44.0/26     *[BGP/170] 23:00:54, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.44.64/26    *[BGP/170] 23:00:54, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.44.128/26   *[BGP/170] 23:00:54, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
172.16.44.192/26   *[BGP/170] 23:00:54, localpref 100
                      AS path: 64516 64512 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
192.168.0.5/32     *[BGP/170] 23:54:44, localpref 100
                      AS path: 64516 I, validation-state: unverified
                    > to 10.3.0.50 via fe-1/2/1.0
192.168.0.7/32     *[Direct/0] 23:54:57
                    > via lo0.0

意味

デバイスExchange-2では、ルートのネクストホップが、ルートを受信したデバイスPrivate-Peer-2への独自のインターフェイスであるため、デフォルトルート0/0は非表示になっています。ループを避けるために、ルートは非表示になっています。

デバイスプライベートピア1でのルートの検証

目的
アクション

目的

デバイスプライベートピア1で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@Private-Peer-1> show route

inet.0: 13 destinations, 13 routes (13 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

10.2.0.0/30        *[Direct/0] 23:58:57
                    > via fe-1/2/2.0
10.2.0.1/32        *[Local/0] 5d 21:34:22
                      Local via fe-1/2/2.0
10.3.0.44/30       *[Direct/0] 23:59:02
                    > via fe-1/2/1.0
10.3.0.46/32       *[Local/0] 1d 03:19:52
                      Local via fe-1/2/1.0
172.16.32.0/24     *[BGP/170] 22:51:22, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.33.0/24     *[BGP/170] 22:51:22, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.34.0/24     *[BGP/170] 22:46:16, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.35.0/24     *[BGP/170] 22:46:16, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.36.0/24     *[BGP/170] 22:46:16, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.37.0/24     *[BGP/170] 22:46:16, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.38.0/24     *[BGP/170] 22:46:16, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
172.16.39.0/24     *[BGP/170] 22:46:16, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.2.0.2 via fe-1/2/2.0
192.168.0.4/32     *[Direct/0] 5d 21:34:22
                    > via lo0.0

デバイスプライベートピア2でのルートの検証

目的
アクション

目的

デバイスプライベートピア2で、ルーティングテーブル内のルートを確認します。

アクション

content_copy zoom_out_map
user@Private-Peer-2> show route


inet.0: 29 destinations, 29 routes (29 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[Aggregate/130] 1d 02:13:28
                    > to 10.3.0.49 via fe-1/2/1.0
10.0.0.20/30       *[Direct/0] 1d 00:00:53
                    > via fe-1/2/0.0
10.0.0.22/32       *[Local/0] 4d 23:51:14
                      Local via fe-1/2/0.0
10.3.0.4/30        *[Direct/0] 23:59:36
                    > via fe-1/2/3.0
10.3.0.5/32        *[Local/0] 5d 21:34:57
                      Local via fe-1/2/3.0
10.3.0.48/30       *[Direct/0] 23:59:35
                    > via fe-1/2/1.0
10.3.0.50/32       *[Local/0] 1d 03:20:27
                      Local via fe-1/2/1.0
172.16.8.0/21      *[BGP/170] 00:18:39, localpref 100
                      AS path: 64515 64514 I, validation-state: unverified
                    > to 10.3.0.49 via fe-1/2/1.0
172.16.16.0/21     *[BGP/170] 02:09:41, localpref 100
                      AS path: 64515 I, validation-state: unverified
                    > to 10.3.0.49 via fe-1/2/1.0
172.16.24.0/25     *[Static/5] 23:14:04
                      Reject
172.16.24.128/25   *[Static/5] 23:14:04
                      Reject
172.16.25.0/26     *[Static/5] 23:14:04
                      Reject
172.16.25.64/26    *[Static/5] 23:14:04
                      Reject
172.16.32.0/21     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64515 64510 I, validation-state: unverified
                    > to 10.3.0.49 via fe-1/2/1.0
172.16.32.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.33.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.34.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.35.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.36.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.37.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.38.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.39.0/24     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64510 I, validation-state: unverified
                    > to 10.3.0.6 via fe-1/2/3.0
172.16.40.0/22     *[BGP/170] 22:51:57, localpref 100
                      AS path: 64515 64514 64510 64511 I, validation-state: unverified
                    > to 10.3.0.49 via fe-1/2/1.0
172.16.44.0/23     *[BGP/170] 22:46:51, localpref 100
                      AS path: 64515 64510 64512 I, validation-state: unverified
                    > to 10.3.0.49 via fe-1/2/1.0
172.16.44.0/26     *[BGP/170] 23:05:32, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.21 via fe-1/2/0.0
172.16.44.64/26    *[BGP/170] 23:05:32, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.21 via fe-1/2/0.0
172.16.44.128/26   *[BGP/170] 23:05:32, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.21 via fe-1/2/0.0
172.16.44.192/26   *[BGP/170] 23:05:32, localpref 100
                      AS path: 64512 I, validation-state: unverified
                    > to 10.0.0.21 via fe-1/2/0.0
192.168.0.5/32     *[Direct/0] 5d 21:34:57
                    > via lo0.0

arrow_backward PREVIOUS 例：既知の無効なルートを拒否する

NEXT arrow_forward ポリシー式の理解

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

ルーティング ポリシー、ファイアウォール フィルター、およびトラフィック ポリサー ユーザー ガイド

このページで

この機械翻訳はお役に立ちましたでしょうか?

免責事項:

例：ISP ネットワークでのルーティング ポリシーの使用

要件

概要

トポロジー

トポロジー内のすべてのデバイスに対してコマンドを設定する

CLIクイック構成

デバイスの設定 顧客-1

手順

ステップバイステップでの手順

結果

デバイスカスタマーの設定-2

手順

ステップバイステップでの手順

結果

デバイス ISP-1 および ISP-2 の設定

手順

ステップバイステップでの手順

結果

デバイス ISP-3 の設定

手順

ステップバイステップでの手順

結果

デバイス交換-2の設定

手順

ステップバイステップでの手順

結果

デバイスプライベートピア2の設定

手順

ステップバイステップでの手順

結果

検証

デバイスカスタマー1でのルートの検証

目的

アクション

意味

デバイスカスタマー2でのルートの確認

目的

アクション

意味

デバイスISP-1でのルートの検証

目的

アクション

デバイスISP-2でのルートの検証

目的

アクション

デバイスISP-3でのルートの検証

目的

アクション

デバイス交換-1でのルートの検証

目的

アクション

デバイス交換-2でのルートの検証

目的

アクション

意味

デバイスプライベートピア1でのルートの検証

目的

アクション

デバイスプライベートピア2でのルートの検証

目的

アクション

関連項目

Stay in touch

ルーティングポリシー、ファイアウォールフィルター、およびトラフィックポリサーユーザーガイド

例：ISP ネットワークでのルーティングポリシーの使用

デバイスの設定顧客-1
