スイッチのイーサネットOAM接続障害管理の理解

IEEE 802.1ag 仕様は、イーサネット接続障害管理 (CFM) を規定しています。CFM は、1 つ以上のサービスインスタンスで構成される可能性のあるイーサネットネットワークを監視し、ネットワークを危険にさらす接続障害がないか確認します。

CFM の主な機能は次のとおりです。

• 導通チェックプロトコルを使用した障害監視。これは、VLAN レベルで隣接関係を検出して維持するネイバー探索およびヘルス チェック プロトコルです。

• リンクトレースプロトコルを使用したパス検出と障害検証

• ループバックプロトコルを使用した障害の分離

CFM は、サービスネットワークをさまざまな管理ドメインに分割します。たとえば、オペレーター、プロバイダー、および顧客は、異なる管理ドメインの一部である場合があります。各管理ドメインは、独自の管理を実行するのに十分な情報を提供する1つの保守ドメインにマッピングされるため、セキュリティ侵害を回避し、エンドツーエンドの監視が可能になります。

CFM メンテナンスドメインでは、各サービスインスタンスはメンテナンスアソシエーションと呼ばれます。メンテナンス アソシエーションは、同様の特性を持つメンテナンス アソシエーション エンドポイント (MEP) の完全なメッシュと考えることができます。MEP は、CFM プロトコルメッセージを生成および応答するアクティブな CFM エンティティです。メンテナンス中間点 (MIP) もあります。これは MEP に似た CFM エンティティですが、よりパッシブです (MIP は CFM メッセージにのみ応答します)。

各保守ドメインは、0 から 7 までの保守ドメイン・レベルに関連付けられます。レベルの割り当てはネットワーク階層に基づいて行われ、外部ドメインには内部ドメインよりも高いレベルが割り当てられます。顧客エンドポイントが最も高い保守ドメインレベルを持つように設定します。保守ドメイン・レベルは、さまざまな保守ドメイン間のネスト関係を示す必須パラメーターです。レベルは各 CFM フレームに埋め込まれます。特定のレベル内の CFM メッセージは、同じレベルの MEP によって処理されます。

イーサネットインターフェイスで CFM を有効にするには、メンテナンスドメイン、メンテナンスアソシエーション、およびメンテナンスアソシエーションエンドポイント (MEP) を設定する必要があります。 図 1 、スイッチに設定されたメンテナンスドメイン、メンテナンスアソシエーションエンドポイント(MEP)、およびメンテナンス中間ポイント(MIP)間の関係を示します。

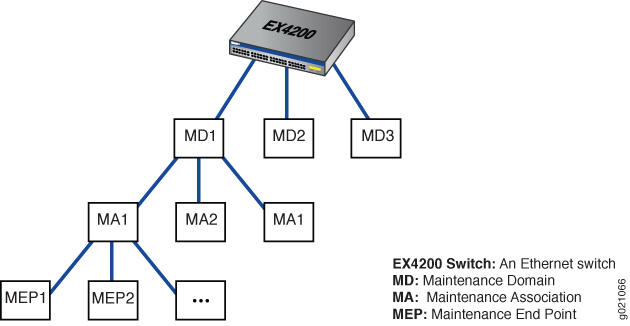

図 1: MEP、MIP、および保守ドメインレベルの関係
