イーサネットフレーム損失測定の設定
このトピックでは、フレーム損失測定の詳細と、フレーム損失測定の構成方法について説明します。
現在、マルチ LU カード (MPC3E および MPC4E) では損失測定は利用できず、構成に関するコマンド ライン インターフェイスの制限はありません。
VPLS接続の統計的フレーム損失測定の設定
プロアクティブな統計的フレーム損失測定を使用して、MX シリーズ ルーター上の VPLS 接続を監視できます。統計的なフレーム損失測定により、サービス レベル アグリーメント (SLA) のイーサネット接続の品質を監視できます。MXシリーズルーターで構成されたポイントツーポイントおよびマルチポイントツーマルチポイント接続は、イテレータに接続を登録し、接続でのフレーム送信の定期的なSLA測定を開始することで監視できます。
反復子は、ITU-Y.1731 準拠のフレームを使用して SLA 測定パケットを定期的に送信します。反復子は、登録されている接続ごとに定期的な測定パケットを送信します。これらの測定サイクルは、重複しないように送信されるため、CPUにかかる処理要求が軽減されます。測定パケットは、送信元ユーザ ネットワーク インターフェイス(UNI)ポートと宛先 UNI ポートの間で交換され、各 UNI ペアの一連の時間指定パフォーマンス測定を提供します。フレーム損失率(FLR)と接続の可用性は、統計を使用してこれらの測定値から計算できます。
次の手順では、VPLS 接続の統計的フレーム損失測定を設定する方法について説明します。
- VPLS 接続のプロアクティブな ETH 測定を構成するには、「 ETH セッションをサポートするようにルーターを構成するためのガイドライン」を参照してください。
- VPLS接続で統計的損失測定を有効にするには、
[edit protocols oam ethernet connectivity-fault-management performance-monitoring]階層レベルでsla-iterator-profilesステートメントを使用してVPLS接続のイテレータを設定します。詳細な手順については、「 イテレータプロファイルの設定」を参照してください。 - イテレータ設定の一部として、
[edit protocols oam ethernet connectivity-fault-management performance-monitoring sla-iterator-profiles profile-name]階層レベルで測定タイプステートメントのstatistical-frame-lossオプションを含めます。 - 反復子を有効にすると、
show oam ethernet connectivity-fault-management sla-iterator-statistics sla-iterator identifier maintenance-domain name maintenance-association name local-mep identifier remote-mep identifierコマンドを発行して、VPLS 接続の統計フレーム損失を表示できます。
関連項目
ETH 統計の管理
ETH 統計の表示
目的
ETH 統計を表示します。
デフォルトでは、 show oam ethernet connectivity-fault-management loss-statistics maintenance-domain md-name maintenance-association ma-name コマンドは、指定された CFM メンテナンスドメイン (MD) 内の指定された CFM メンテナンスアソシエーション (MA) 内の MEPs の ETH 統計を表示します。
次のリストは、ETH 統計を表示するように拡張された CFM 関連の操作モードコマンドで構成されています。
show oam ethernet connectivity-fault-management interfaces detailコマンドは、指定された CFM メンテナンスドメイン (MD) 内の指定された CFM メンテナンスアソシエーション (MA) 内の MEP の ETH および ETH-LM 統計を表示するように拡張されました。show oam ethernet connectivity-fault-management mep-statisticsコマンドは、指定された CFM メンテナンスドメイン (MD) 内の指定された CFM メンテナンスアソシエーション (MA) 内の MEP の ETH および ETH-LM 統計とフレーム数を表示するように拡張されました。show oam ethernet connectivity-fault-management mep-databaseコマンドは、指定された CFM メンテナンスドメイン (MD) 内の指定された CFM メンテナンスアソシエーション (MA) 内の MEP の ETH フレームカウンターと ETH フレームカウンターを表示するように拡張されました。
アクション
ルーターの CFM 対応インターフェイスに接続されているすべての MEPs の ETH 統計を表示するには:
user@host> show oam ethernet connectivity-fault-management loss-statistics
MA
ma1および MDmd1内の MEP について収集された ETH 統計を表示するには:user@host> show oam ethernet connectivity-fault-management delay-statistics maintenance-domain md1 maintenance-association ma1
MA
ma1および MDmd1内の MEP の ETH 統計と ETH フレーム数を表示するには:user@host> show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md1 maintenance-association ma1
MD
md1内の MAma1内のすべての MEP の CFM データベース情報 (ETH フレーム数を含む) を表示するには:user@host> show oam ethernet connectivity-fault-management mep-database maintenance-domain md1 maintenance-association ma1
関連項目
例：単一タグ付きLMM/LMR PDUのイーサネットフレーム損失の測定
この例では、単一タグ付き損失測定メッセージ (LMM)/損失測定応答 (LMR) プロトコル データ ユニット (PDU) に対してイーサネット フレーム損失測定 (ETH-LM) を構成する方法を示します。ETH を設定することで、ネットワークで発生するイーサネットフレーム損失を測定できます。
要件
この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。
Rev-B高密度ポートコンセントレータ(DPC)を備えた2つのMXシリーズ5Gユニバーサルルーティングプラットフォーム
Junos OS リリース 14.2 以降
概要とトポロジー
Junos OSは、MXシリーズルーターのRev-B高密度ポートコンセントレータ(DPC)上のイーサネット物理または論理インターフェイスに設定されたメンテナンスアソシエーションエンドポイント(EP)間のイーサネットフレーム損失測定(ETH-LM)をサポートしています。さらに、Y.1731 機能は、仮想プライベートワイヤサービス (VPWS) を使用するエンドツーエンド接続に対してのみ ETH LM をサポートします。この例では、入力と出力のVLANマップが swapとして構成された、単一タグ付きのLMM/LMR PDUに対してETH を構成する方法を示します。

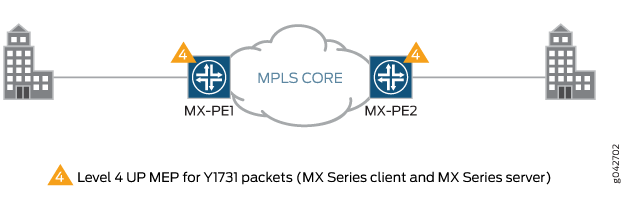

図 1 この例で使用されているトポロジーを示しています。VPWSサービスは、MX-PE1とMX PE2の2つのMXシリーズルーター間で設定されます。
図 1: 2 台の MX シリーズ ルーター間に構成された VPWS サービス
MX-PE1ルーターには、 ge-5/0/4 と ge-5/1/9の2つのイーサネットインターフェイスがあります。ge-5/0/4で仮想LAN(VLAN)を設定し、ge-5/1/9インターフェイスでMPLSを設定します。ge-5/0/4.11インターフェイスは、MX-PE2ルーターでレイヤー2仮想回線を設定するために使用されます。UP MEP mep 2は、 ge-5/0/4.11 インターフェイスに接続されています。3 色ポリサー ファイアウォール フィルターは、MX-PE1 ルーターにも設定されます。
同様に、MX-PE2ルーターには、 ge-8/0/8 と ge-8/0/9の2つのイーサネットインターフェイスがあります。ge-8/0/8で仮想LAN(VLAN)を設定し、ge-8/0/9インターフェイスでMPLSを設定します。ge-8/0/8.11インターフェイスは、MX-PE1ルーターでレイヤー2仮想回線を設定するために使用されます。UP MEP mep 1は、 ge-8/0/8.11 インターフェイスに接続されています。MX-PE2 ルーターには、3 色ポリサー ファイアウォール フィルターも設定されます。
設定
CLIクイック構成
単一タグ付き LMM/LMR PDU に対して ETH をすばやく構成するには、次のコマンドをコピーし、改行を削除してから、各デバイスの CLI にコマンドを貼り付けます。
ルーターPE1の場合:
[edit] set interfaces ge-5/0/4 encapsulation flexible-ethernet-services set interfaces ge-5/0/4 unit 11 encapsulation vlan-ccc set interfaces ge-5/0/4 unit 11 layer2-policer input-three-color abc set interfaces ge-5/0/4 unit 11 family ccc set interfaces ge-5/1/9 enable set interfaces ge-5/1/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-5/1/9 unit 0 family mpls set interfaces lo0 unit 0 family inet address 4.4.4.4/32 set interfaces ge-5/0/4 flexible-vlan-tagging set interfaces ge-5/0/4 unit 11 vlan-id 2000 set interfaces ge-5/0/4 unit 11 input-vlan-map swap set interfaces ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-5/0/4 unit 11 output-vlan-map swap set routing-options router-id 4.4.4.4 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word set protocols oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
ルーターPE2の場合:
[edit] set interfaces ge-8/0/8 encapsulation flexible-ethernet-services set interfaces ge-8/0/8 unit 11 encapsulation vlan-ccc set interfaces ge-8/0/8 unit 11 layer2-policer input-three-color abc set interfaces ge-8/0/8 unit 11 family ccc set interfaces ge-8/0/9 enable set interfaces ge-8/0/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-8/0/9 unit 0 family mpls set interfaces ae0 unit 0 family inet set interfaces lo0 unit 0 family inet address 3.3.3.3/32 set interfaces ge-8/0/8 flexible-vlan-tagging set interfaces ge-8/0/8 unit 11 vlan-id 2000 set interfaces ge-8/0/8 unit 11 input-vlan-map swap set interfaces ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-8/0/8 unit 11 output-vlan-map swap set routing-options router-id 3.3.3.3 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
ルーターPE1の設定
ステップバイステップでの手順
ルーターPE1を設定するには：
インターフェイスを設定します。
[edit] user@PE1# edit interfaces [edit interfaces] user@PE1# set ge-5/0/4 encapsulation flexible-ethernet-services user@PE1# set ge-5/0/4 unit 11 encapsulation vlan-ccc user@PE1# set ge-5/0/4 unit 11 layer2-policer input-three-color abc user@PE1# set ge-5/0/4 unit 11 family ccc user@PE1# set ge-5/1/9 enable user@PE1# set ge-5/1/9 unit 0 family inet address 12.1.1.1/24 user@PE1# set ge-5/1/9 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 4.4.4.4/32
VLAN を設定します。
[edit interfaces] user@PE1# set ge-5/0/4 flexible-vlan-tagging user@PE1# set ge-5/0/4 unit 11 vlan-id 2000 user@PE1# set ge-5/0/4 unit 11 input-vlan-map swap user@PE1# set ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 user@PE1# set ge-5/0/4 unit 11 output-vlan-map swap
ルーティング デバイスを識別するためのルーター識別子を設定します。
[edit] user@PE1# edit routing-options [edit routing-options] user@PE1# set router-id 4.4.4.4
MPLS、OSPF、および LDP プロトコルを設定します。
[edit] user@PE1# edit protocols [edit protocols] user@PE1# set mpls interface all user@PE1# set mpls interface fxp0.0 disable user@PE1# set ospf area 0.0.0.0 interface all user@PE1# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE1# set ldp interface all user@PE1# set ldp interface fxp0.0 disable
レイヤー2回線を設定します。
[edit protocols] user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word
MEP を構成します。
[edit protocols] user@PE1# set oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1
ファイアウォールを構成します。
[edit] user@PE1# edit firewall [edit firewall] user@PE1# set three-color-policer abc logical-interface-policer user@PE1# set three-color-policer abc two-rate color-blind user@PE1# set three-color-policer abc two-rate committed-information-rate 10m user@PE1# set three-color-policer abc two-rate committed-burst-size 1500 user@PE1# set three-color-policer abc two-rate peak-information-rate 20m user@PE1# set three-color-policer abc two-rate peak-burst-size 15k
設定をコミットします。
[edit] user@PE1# commit
結果
設定モードから、show interfaces 、show protocols、show routing-options、およびshow firewall のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@PE1# show interfaces
interfaces {
ge-5/0/4 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-id 2000;
input-vlan-map {
swap;
vlan-id 4094;
}
output-vlan-map swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-5/1/9 {
enable;
unit 0 {
family inet {
address 12.1.1.1/24;
}
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 4.4.4.4/32;
}
}
}
}
user@PE1# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 3.3.3.3 {
interface ge-5/0/4.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
performance-monitoring {
delegate-server-processing;
}
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 2 {
interface ge-5/0/4.11;
direction up;
remote-mep 1;
}
}
}
}
}
}
}
user@PE1# show routing-options
routing-options {
router-id 4.4.4.4;
}
user@PE1# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
ルーターPE2の設定
ステップバイステップでの手順
ルーターPE2を設定するには：
インターフェイスを設定します。
[edit] user@PE2# edit interfaces [edit interfaces] user@PE2# set ge-8/0/8 encapsulation flexible-ethernet-services user@PE2# set ge-8/0/8 unit 11 encapsulation vlan-ccc user@PE2# set ge-8/0/8 unit 11 layer2-policer input-three-color abc user@PE2# set ge-8/0/8 unit 11 family ccc user@PE2# set ge-8/0/9 enable user@PE2# set ge-8/0/9 unit 0 family inet address 12.1.1.1/24 user@PE2# set ge-8/0/9 unit 0 family mpls user@PE2# set ae0 unit 0 family inet user@PE2# set lo0 unit 0 family inet address 3.3.3.3/32
VLAN を設定します。
[edit interfaces] user@PE2# set ge-8/0/8 flexible-vlan-tagging user@PE2# set ge-8/0/8 unit 11 vlan-id 2000 user@PE2# set ge-8/0/8 unit 11 input-vlan-map swap user@PE2# set ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 user@PE2# set ge-8/0/8 unit 11 output-vlan-map swap
ルーティング デバイスを識別するためのルーター識別子を設定します。
[edit] user@PE2# edit routing-options [edit routing-options] user@PE2# set router-id 3.3.3.3
MPLS、OSPF、および LDP プロトコルを設定します。
[edit] user@PE2# edit protocols [edit protocols] user@PE2# set mpls interface all user@PE2# set mpls interface fxp0.0 disable user@PE2# set ospf area 0.0.0.0 interface all user@PE2# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE2# set ldp interface all user@PE2# set ldp interface fxp0.0 disable
レイヤー2回線を設定します。
[edit protocols] user@PE2# set l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 user@PE2# set l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word
MEP を構成します。
[edit protocols] user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2
ファイアウォールを構成します。
[edit] user@PE2# edit firewall [edit firewall] user@PE2# set three-color-policer abc logical-interface-policer user@PE2# set three-color-policer abc two-rate color-blind user@PE2# set three-color-policer abc two-rate committed-information-rate 10m user@PE2# set three-color-policer abc two-rate committed-burst-size 1500 user@PE2# set three-color-policer abc two-rate peak-information-rate 20m user@PE2# set three-color-policer abc two-rate peak-burst-size 15k
設定をコミットします。
[edit] user@PE2# commit
結果
設定モードから、show interfaces 、show protocols、show routing-options、およびshow firewall のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@PE2# show interfaces
interfaces {
ge-8/0/8 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-id 2000;
input-vlan-map {
swap;
vlan-id 4094;
}
output-vlan-map swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-8/0/9 {
unit 0 {
family inet {
address 12.1.1.2/24;
}
family mpls;
}
}
ae0 {
unit 0 {
family inet;
}
}
lo0 {
unit 0 {
family inet {
address 3.3.3.3/32;
}
}
}
}
user@PE2# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 4.4.4.4 {
interface ge-8/0/8.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 1 {
interface ge-8/0/8.11;
direction up;
remote-mep 2;
}
}
}
}
}
}
}
user@PE2# show routing-options
routing-options {
router-id 3.3.3.3;
}
user@PE2# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
検証
イーサネットのフレーム損失の監視を開始するには、 monitor ethernet loss-measurement maintenance-domain md maintenance-association ma mep 1 コマンドを発行します。フレーム損失は、カウンターが MEP のペア間で送受信されたデータ フレームの数を維持するイングレス サービス フレームとエグレス サービス フレームに適用されるカウンター値を収集することによって計算されます。損失測定統計は、 monitor ethernet loss-measurement コマンドの出力として取得されます。show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11 コマンドを発行して、ETH 統計を表示することもできます。
ETH の表示
目的
ETH の統計情報を表示します。
アクション
動作モードからshow oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11コマンドを入力します。
user@PE1> show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11
Interface name: ge-5/0/4.11 , Interface status: Active, Link status: Up
Maintenance domain name: md, Format: string, Level: 4
Maintenance association name: ma, Format: string
Continuity-check status: enabled, Interval: 1s, Loss-threshold: 3 frames
Interface status TLV: none, Port status TLV: none
Connection Protection TLV: no
MEP identifier: 2, Direction: up, MAC address: 00:24:dc:9b:96:76
MEP status: running
Defects:
Remote MEP not receiving CCM : no
Erroneous CCM received : no
Cross-connect CCM received : no
RDI sent by some MEP : no
Some remote MEP's MAC in error state : no
Statistics:
CCMs sent : 36
CCMs received out of sequence : 0
LBMs sent : 0
Valid in-order LBRs received : 0
Valid out-of-order LBRs received : 0
LBRs received with corrupted data : 0
LBRs sent : 0
LTMs sent : 0
LTMs received : 0
LTRs sent : 0
LTRs received : 0
Sequence number of next LTM request : 0
1DMs sent : 0
Valid 1DMs received : 0
Invalid 1DMs received : 0
Out of sync 1DMs received : 0
DMMs sent : 0
Valid DMMs received : 0
Invalid DMMs received : 0
DMRs sent : 0
Valid DMRs received : 0
Invalid DMRs received : 0
LMMs sent : 10
Valid LMMs received : 0
Invalid LMMs received : 0
LMRs sent : 0
Valid LMRs received : 10
Invalid LMRs received : 0
SLMs sent : 0
Valid SLMs received : 0
Invalid SLMs received : 0
SLRs sent : 0
Valid SLRs received : 0
Invalid SLRs received : 0
Remote MEP count: 1
Identifier MAC address State Interface
1 00:05:85:76:e5:30 ok ge-5/0/4.11
意味
イーサネット インターフェイスの詳細と統計情報が表示されます。この出力は、 ge-5/0/4.11 インターフェイスがアクティブで、そのリンク ステータスが up であることを示しています。メンテナンスドメイン名は md で、レベルは 4です。ge-5/0/4.11 インターフェイスの MEP 識別子は 2 として示され、その方向は up です。統計セクションの出力は、 10 LMM が送信され、インターフェイス 10 有効な LMR が受信されたことを示しています。
例：デュアルタグ付きLMM/LMR PDUのイーサネットフレーム損失の測定
この例では、デュアルタグ付き損失測定メッセージ (LMM)/損失測定応答 (LMR) プロトコルデータユニット (PDU) に対してイーサネットフレーム損失測定 (ETH-LM) を構成する方法を示します。ETH を設定することで、ネットワークで発生するイーサネットフレーム損失を測定できます。
要件
この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。
Rev-B高密度ポートコンセントレータ(DPC)を備えた2つのMXシリーズ5Gユニバーサルルーティングプラットフォーム
Junos OS リリース 14.2 以降
概要とトポロジー
Junos OSは、MXシリーズルーターのRev-B高密度ポートコンセントレータ(DPC)上のイーサネット物理または論理インターフェイスに設定されたメンテナンスアソシエーションエンドポイント(EP)間のイーサネットフレーム損失測定(ETH-LM)をサポートしています。さらに、Y.1731 機能は、仮想プライベートワイヤサービス (VPWS) を使用するエンドツーエンド接続に対してのみ ETH LM をサポートします。この例では、入力と出力のVLANマップが swap-swapとして設定されたデュアルタグ付きLMM/LMR PDUに対してETH を構成する方法を示します。
図 2 この例で使用されているトポロジーを示しています。VPWSサービスは、MX-PE1とMX PE2の2つのMXシリーズルーター間で設定されます。
図 2: 2 台の MX シリーズ ルーター間に構成された VPWS サービス
MX-PE1ルーターには、 ge-5/0/4 と ge-5/1/9の2つのイーサネットインターフェイスがあります。ge-5/0/4で仮想LAN(VLAN)を設定し、ge-5/1/9インターフェイスでMPLSを設定します。ge-5/0/4.11インターフェイスは、MX-PE2ルーターでレイヤー2仮想回線を設定するために使用されます。UP MEP mep 2は、 ge-5/0/4.11 インターフェイスに接続されています。3 色ポリサー ファイアウォール フィルターは、MX-PE1 ルーターにも設定されます。
同様に、MX-PE2ルーターには、 ge-8/0/8 と ge-8/0/9の2つのイーサネットインターフェイスがあります。ge-8/0/8で仮想LAN(VLAN)を設定し、ge-8/0/9インターフェイスでMPLSを設定します。ge-8/0/8.11インターフェイスは、MX-PE1ルーターでレイヤー2仮想回線を設定するために使用されます。UP MEP mep 1は、 ge-8/0/8.11 インターフェイスに接続されています。MX-PE2 ルーターには、3 色ポリサー ファイアウォール フィルターも設定されます。
設定
CLIクイック構成
デュアルタグ付き LMM/LMR PDU の ETH をすばやく構成するには、次のコマンドをコピーし、改行を削除してから、各デバイスの CLI にコマンドを貼り付けます。
ルーターPE1の場合:
[edit] set interfaces ge-5/0/4 encapsulation flexible-ethernet-services set interfaces ge-5/0/4 unit 11 encapsulation vlan-ccc set interfaces ge-5/0/4 unit 11 layer2-policer input-three-color abc set interfaces ge-5/0/4 unit 11 family ccc set interfaces ge-5/1/9 enable set interfaces ge-5/1/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-5/1/9 unit 0 family mpls set interfaces lo0 unit 0 family inet address 4.4.4.4/32 set interfaces ge-5/0/4 flexible-vlan-tagging set interfaces ge-5/0/4 unit 11 vlan-tags outer 2000 inner 1000 set interfaces ge-5/0/4 unit 11 input-vlan-map swap-swap set interfaces ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-5/0/4 unit 11 input-vlan-map inner-vlan-id 4093 set interfaces ge-5/0/4 unit 11 output-vlan-map swap-swap set routing-options router-id 4.4.4.4 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word set protocols oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
ルーターPE2の場合:
[edit] set interfaces ge-8/0/8 encapsulation flexible-ethernet-services set interfaces ge-8/0/8 unit 11 encapsulation vlan-ccc set interfaces ge-8/0/8 unit 11 layer2-policer input-three-color abc set interfaces ge-8/0/8 unit 11 family ccc set interfaces ge-8/0/9 enable set interfaces ge-8/0/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-8/0/9 unit 0 family mpls set interfaces ae0 unit 0 family inet set interfaces lo0 unit 0 family inet address 3.3.3.3/32 set interfaces ge-8/0/8 flexible-vlan-tagging set interfaces ge-8/0/8 unit 11 vlan-tags outer 2000 inner 1000 set interfaces ge-8/0/8 unit 11 input-vlan-map swap-swap set interfaces ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-8/0/8 unit 11 input-vlan-map inner-vlan-id 4093 set interfaces ge-8/0/8 unit 11 output-vlan-map swap-swap set routing-options router-id 3.3.3.3 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
ルーターPE1の設定
ステップバイステップでの手順
ルーターPE1を設定するには：
インターフェイスを設定します。
[edit] user@PE1# edit interfaces [edit interfaces] user@PE1# set ge-5/0/4 encapsulation flexible-ethernet-services user@PE1# set ge-5/0/4 unit 11 encapsulation vlan-ccc user@PE1# set ge-5/0/4 unit 11 layer2-policer input-three-color abc user@PE1# set ge-5/0/4 unit 11 family ccc user@PE1# set ge-5/1/9 enable user@PE1# set ge-5/1/9 unit 0 family inet address 12.1.1.1/24 user@PE1# set ge-5/1/9 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 4.4.4.4/32
VLAN を設定します。
[edit interfaces] user@PE1# set ge-5/0/4 flexible-vlan-tagging user@PE1# set ge-5/0/4 unit 11 vlan-tags outer 2000 inner 1000 user@PE1# set ge-5/0/4 unit 11 input-vlan-map swap-swap user@PE1# set ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 user@PE1# set ge-5/0/4 unit 11 input-vlan-map inner-vlan-id 4093 user@PE1# set ge-5/0/4 unit 11 output-vlan-map swap-swap
ルーティング デバイスを識別するためのルーター識別子を設定します。
[edit] user@PE1# edit routing-options [edit routing-options] user@PE1# set router-id 4.4.4.4
MPLS、OSPF、および LDP プロトコルを設定します。
[edit] user@PE1# edit protocols [edit protocols] user@PE1# set mpls interface all user@PE1# set mpls interface fxp0.0 disable user@PE1# set ospf area 0.0.0.0 interface all user@PE1# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE1# set ldp interface all user@PE1# set ldp interface fxp0.0 disable
レイヤー2回線を設定します。
[edit protocols] user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word
MEP を構成します。
[edit protocols] user@PE1# set oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1
ファイアウォールを構成します。
[edit] user@PE1# edit firewall [edit firewall] user@PE1# set three-color-policer abc logical-interface-policer user@PE1# set three-color-policer abc two-rate color-blind user@PE1# set three-color-policer abc two-rate committed-information-rate 10m user@PE1# set three-color-policer abc two-rate committed-burst-size 1500 user@PE1# set three-color-policer abc two-rate peak-information-rate 20m user@PE1# set three-color-policer abc two-rate peak-burst-size 15k
設定をコミットします。
[edit] user@PE1# commit
結果
設定モードから、show interfaces 、show protocols、show routing-options、およびshow firewall のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@PE1# show interfaces
interfaces {
ge-5/0/4 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-tags outer 2000 inner 1000;
input-vlan-map {
swap-swap;
vlan-id 4094;
inner-vlan-id 4093;
}
output-vlan-map swap-swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-5/1/9 {
enable;
unit 0 {
family inet {
address 12.1.1.1/24;
}
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 4.4.4.4/32;
}
}
}
}
user@PE1# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 3.3.3.3 {
interface ge-5/0/4.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
performance-monitoring {
delegate-server-processing;
}
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 2 {
interface ge-5/0/4.11;
direction up;
remote-mep 1;
}
}
}
}
}
}
}
user@PE1# show routing-options
routing-options {
router-id 4.4.4.4;
}
user@PE1# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
ルーターPE2の設定
ステップバイステップでの手順
ルーターPE2を設定するには：
インターフェイスを設定します。
[edit] user@PE2# edit interfaces [edit interfaces] user@PE2# set ge-8/0/8 encapsulation flexible-ethernet-services user@PE2# set ge-8/0/8 unit 11 encapsulation vlan-ccc user@PE2# set ge-8/0/8 unit 11 layer2-policer input-three-color abc user@PE2# set ge-8/0/8 unit 11 family ccc user@PE2# set ge-8/0/9 enable user@PE2# set ge-8/0/9 unit 0 family inet address 12.1.1.1/24 user@PE2# set ge-8/0/9 unit 0 family mpls user@PE2# set ae0 unit 0 family inet user@PE2# set lo0 unit 0 family inet address 3.3.3.3/32
VLAN を設定します。
[edit interfaces] user@PE2# set ge-8/0/8 flexible-vlan-tagging user@PE2# set ge-8/0/8 unit 11 vlan-tags outer 2000 inner 1000 user@PE2# set ge-8/0/8 unit 11 input-vlan-map swap-swap user@PE2# set ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 user@PE2# set ge-8/0/8 unit 11 input-vlan-map inner-vlan-id 4093 user@PE2# set ge-8/0/8 unit 11 output-vlan-map swap-swap
ルーティング デバイスを識別するためのルーター識別子を設定します。
[edit] user@PE2# edit routing-options [edit routing-options] user@PE2# set router-id 3.3.3.3
MPLS、OSPF、および LDP プロトコルを設定します。
[edit] user@PE2# edit protocols [edit protocols] user@PE2# set mpls interface all user@PE2# set mpls interface fxp0.0 disable user@PE2# set ospf area 0.0.0.0 interface all user@PE2# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE2# set ldp interface all user@PE2# set ldp interface fxp0.0 disable
レイヤー2回線を設定します。
[edit protocols] user@PE2# set l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 user@PE2# set l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word
MEP を構成します。
[edit protocols] user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2
ファイアウォールを構成します。
[edit] user@PE2# edit firewall [edit firewall] user@PE2# set three-color-policer abc logical-interface-policer user@PE2# set three-color-policer abc two-rate color-blind user@PE2# set three-color-policer abc two-rate committed-information-rate 10m user@PE2# set three-color-policer abc two-rate committed-burst-size 1500 user@PE2# set three-color-policer abc two-rate peak-information-rate 20m user@PE2# set three-color-policer abc two-rate peak-burst-size 15k
設定をコミットします。
[edit] user@PE2# commit
結果
設定モードから、show interfaces 、show protocols、show routing-options、およびshow firewall のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@PE2# show interfaces
interfaces {
ge-8/0/8 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-tags outer 2000 inner 1000;
input-vlan-map {
swap-swap;
vlan-id 4094;
inner-vlan-id 4093;
}
output-vlan-map swap-swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-8/0/9 {
unit 0 {
family inet {
address 12.1.1.2/24;
}
family mpls;
}
}
ae0 {
unit 0 {
family inet;
}
}
lo0 {
unit 0 {
family inet {
address 3.3.3.3/32;
}
}
}
}
user@PE2# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 4.4.4.4 {
interface ge-8/0/8.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 1 {
interface ge-8/0/8.11;
direction up;
remote-mep 2;
}
}
}
}
}
}
}
user@PE2# show routing-options
routing-options {
router-id 3.3.3.3;
}
user@PE2# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
検証
イーサネットフレーム損失測定セッションを開始するには、 monitor ethernet loss-measurement maintenance-domain md maintenance-association ma mep 1 コマンドを発行します。フレーム損失は、カウンターが MEP のペア間で送受信されたデータ フレームの数を維持するイングレス サービス フレームとエグレス サービス フレームに適用されるカウンター値を収集することによって計算されます。損失測定統計は、 monitor ethernet loss-measurement コマンドの出力として取得されます。show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11 コマンドを発行して、ETH 統計を表示することもできます。
ETH の表示
目的
ETH の統計情報を表示します。
アクション
動作モードからshow oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11コマンドを入力します。
user@PE1> show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11
Interface name: ge-5/0/4.11 , Interface status: Active, Link status: Up
Maintenance domain name: md, Format: string, Level: 4
Maintenance association name: ma, Format: string
Continuity-check status: enabled, Interval: 1s, Loss-threshold: 3 frames
Interface status TLV: none, Port status TLV: none
Connection Protection TLV: no
MEP identifier: 2, Direction: up, MAC address: 00:24:dc:9b:96:76
MEP status: running
Defects:
Remote MEP not receiving CCM : no
Erroneous CCM received : no
Cross-connect CCM received : no
RDI sent by some MEP : no
Some remote MEP's MAC in error state : no
Statistics:
CCMs sent : 59
CCMs received out of sequence : 0
LBMs sent : 0
Valid in-order LBRs received : 0
Valid out-of-order LBRs received : 0
LBRs received with corrupted data : 0
LBRs sent : 0
LTMs sent : 0
LTMs received : 0
LTRs sent : 0
LTRs received : 0
Sequence number of next LTM request : 0
1DMs sent : 0
Valid 1DMs received : 0
Invalid 1DMs received : 0
Out of sync 1DMs received : 0
DMMs sent : 0
Valid DMMs received : 0
Invalid DMMs received : 0
DMRs sent : 0
Valid DMRs received : 0
Invalid DMRs received : 0
LMMs sent : 10
Valid LMMs received : 0
Invalid LMMs received : 0
LMRs sent : 0
Valid LMRs received : 10
Invalid LMRs received : 0
SLMs sent : 0
Valid SLMs received : 0
Invalid SLMs received : 0
SLRs sent : 0
Valid SLRs received : 0
Invalid SLRs received : 0
Remote MEP count: 1
Identifier MAC address State Interface
1 00:05:85:76:e5:30 ok ge-5/0/4.11
意味
イーサネット インターフェイスの詳細と統計情報が表示されます。この出力は、 ge-5/0/4.11 インターフェイスがアクティブで、そのリンク ステータスが up であることを示しています。メンテナンスドメイン名は md で、レベルは 4です。ge-5/0/4.11 インターフェイスの MEP 識別子は 2 として示され、その方向は up です。統計セクションの出力は、 10 LMM が送信され、インターフェイス 10 有効な LMR が受信されたことを示しています。
