リンク障害管理のためのリモートループバック

date_range 19-Jan-25

arrow_backward

arrow_forward

このトピックでは、リモートインターフェースをループバックモードに設定した場合の動作と、リモートループバックを有効にする方法について説明します。また、LFMのノンストップルーティングを有効にする方法についても学習できます。

リモートインターフェイスをループバックモードに設定する

次のインターフェイスで、リモート DTE をループバックモードに設定するようにソフトウェアを設定できます。

IQ2およびIQ2-Eギガビットイーサネットインターフェイス
MXシリーズルーターまたはEXシリーズスイッチ上のイーサネットインターフェイス

Junos OS は、リモート DTE をループバックモードにすることができます(リモート DTE がリモートループバックモードをサポートしている場合)。リモート DTE をループバックモードにすると、インターフェイスはリモートループバック要求を受信し、インターフェイスをリモートループバックモードにします。インターフェイスがリモートループバックモードの場合、OAM PDUを除くすべてのフレームは、フレームに変更を加えることなくループバックされます。OAM PDU は引き続き管理プレーンに送信され、処理されます。

リモートループバックを設定するには、[edit protocol oam ethernet link-fault-management interface interface-name] 階層レベルで remote-loopback ステートメントを含めます。

[edit protocol oam ethernet link-fault-management interface interface-name]
remote-loopback;

リモート DTE のループバックモードを解除するには、設定から remote-loopback ステートメントを削除します。

ローカルインターフェイスでリモートループバックサポートを有効にする

リモート DTE が、IQ2 および IQ2-E ギガビットイーサネットインターフェイス、および MX シリーズルーターと EX シリーズスイッチ上のすべてのイーサネットインターフェイスでローカルインターフェイスをリモートループバックモードに設定できます。リモート DTE からリモートループバック要求が送信されると、Junos OS はローカルインターフェイスをループバックモードにします。インターフェイスがループバックモードの場合、OAM PDU を除くすべてのフレームは、フレームを変更することなくループバックされます。OAM PDU は引き続き管理プレーンに送信され、処理されます。デフォルトでは、リモートループバック機能は有効になっていません。

リモートループバックを有効にするには、[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options] 階層レベルで allow-remote-loopback ステートメントを含めます。

[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options]
allow-remote-loopback;

注:

OAM リモート・ループバックを活動化すると、データ・フレームが失われる可能性があります。

バックアップルーターでイーサネットリンク障害管理のノンストップルーティングを有効にする

Junos OS Release 17.3R1以降、グレースフルルーティングエンジンスイッチオーバー(GRES)が設定されている場合、バックアップルーティングエンジンでもイーサネットリンク障害管理デーモン(lfmd)が動作します。バックアップのルーティングエンジン上でも lfmd デーモンを実行すると、リンク障害管理状態が同期して維持されるため、スイッチオーバー後の lfmd デーモンに必要な作業は最小限で済みます。

バックアップルーターでイーサネットLFMのノンストップルーティングを有効にするには:

グレースフルルーティングエンジンスイッチオーバーを有効にします。デフォルトでは、GRES は無効になっています。GRES を有効にするには、[edit chassis redundancy] 階層レベルに graceful-switchover ステートメントを含めます。デフォルトでは、ノンストップルーティングは無効になっています。GRES を有効にすると、NSR が有効になります。
```
[edit chassis redundancy]
user@host# set graceful-switchover
```
ルーティングエンジンの設定を同期します。プライマリルーティングエンジンコンフィギュレーションをバックアップと同期させるには、[edit system] 階層レベルに synchronize ステートメントを含めます。
```
[edit system]
user@host# set commit synchronize
```
ノンストップルーティングを有効にした後、設定をコミットします。
```
[edit routing options]
user@host# commit
```

バックアップルーターでノンストップルーティングが有効になっているかどうかを確認するには、運用モードで、プライマリルーターで show oam ethernet link-fault-management コマンドを使用し、次にバックアップルーターで [ コマンドを使用します。同期を有効にしているため、プライマリルーターとバックアップルーターの出力は同じです。ただし、プライマリルーターによって維持される統計情報は、バックアップルーターとは同期されません。

content_copy zoom_out_map
{master}
user@host# show oam ethernet link-fault-management ge-0/2/0 detail

content_copy zoom_out_map
Interface: ge-0/2/0
    Status: Running, Discovery state: Send Any
    Transmit interval: 100ms, PDU threshold: 3 frames, Hold time: 300ms
    Peer address: ac:4b:c8:81:90:a4
    Flags:Remote-Stable Remote-State-Valid Local-Stable 0x50
    OAM receive statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 0, Organization specific: 0
    OAM flags receive statistics:
      Critical event: 0, Dying gasp: 0, Link fault: 0
    OAM transmit statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 786, Organization specific: 0
    OAM received symbol error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame period error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame seconds error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM transmitted symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM transmitted frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    Loopback tracking: Enabled, Loop status: Not Found
    Detect LOC: Enabled, LOC status: Not Found
    Remote entity information:
      Remote MUX action: forwarding, Remote parser action: forwarding
      Discovery mode: active, Unidirectional mode: unsupported
      Remote loopback mode: unsupported, Link events: supported
      Variable requests: unsupported
Application profile statistics:
  Profile Name                   Invoked     Executed
  LK_ADJ_LOSS100_1                         1        1
  LK_ADJ_LOSS100_2                         1        0
  LK_ADJ_LOSS100_3                         1        0
  LK_ADJ_LOSS101_1                         1        1
  LK_ADJ_LOSS101_2                         1        0
  LK_ADJ_LOSS101_3                         1        0
  LK_ADJ_LOSS106_1                         0        0
  LK_ADJ_LOSS106_2                         0        0
  LK_ADJ_LOSS106_3                         0        0
  LK_ADJ_LOSS107_1                         0        0
  LK_ADJ_LOSS107_2                         0        0
  LK_ADJ_LOSS107_3                         0        0

content_copy zoom_out_map
{backup}
user@host# show oam ethernet link-fault-management ge-0/2/0 detail

content_copy zoom_out_map
Interface: ge-0/2/0
    Status: Running, Discovery state: Send Any
    Transmit interval: 100ms, PDU threshold: 3 frames, Hold time: 300ms
    Peer address: ac:4b:c8:81:90:a4
    Flags:Remote-Stable Remote-State-Valid Local-Stable 0x50
    OAM receive statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 0, Organization specific: 0
    OAM flags receive statistics:
      Critical event: 0, Dying gasp: 0, Link fault: 0
    OAM transmit statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 786, Organization specific: 0
    OAM received symbol error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame period error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame seconds error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM transmitted symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM transmitted frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    Loopback tracking: Enabled, Loop status: Not Found
    Detect LOC: Enabled, LOC status: Not Found
    Remote entity information:
      Remote MUX action: forwarding, Remote parser action: forwarding
      Discovery mode: active, Unidirectional mode: unsupported
      Remote loopback mode: unsupported, Link events: supported
      Variable requests: unsupported
Application profile statistics:
  Profile Name                   Invoked     Executed
  LK_ADJ_LOSS100_1                         0        0
  LK_ADJ_LOSS100_2                         0        0
  LK_ADJ_LOSS100_3                         0        0
  LK_ADJ_LOSS101_1                         0        0
  LK_ADJ_LOSS101_2                         0        0
  LK_ADJ_LOSS101_3                         0        0
  LK_ADJ_LOSS106_1                         0        0
  LK_ADJ_LOSS106_2                         0        0
  LK_ADJ_LOSS106_3                         0        0
  LK_ADJ_LOSS107_1                         0        0
  LK_ADJ_LOSS107_2                         0        0
  LK_ADJ_LOSS107_3                         0        0

注:

スイッチオーバー後に問題が発生した場合は、特定のセッションで clear oam ethernet link-fault-management state コマンドを使用します。問題が解決しない場合は、lfmd デーモンを再起動します。

例：ループバックサポート付きのイーサネットLFMの設定

この例では、プロバイダーエッジ(PE)ルーターとカスタマーエッジ(CE)ルーターの間にLFMが設定されています。PE ルーターは、CE ルーターをリモートループバックモードにすることができます。これにより、図 1に示すように、PEはCEルーターに送信されたすべてのトラフィックを診断目的でループバックさせることができます。

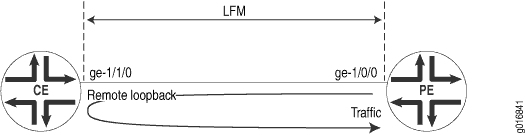

図 1: ループバックをサポートするイーサネットLFM

PE ルーターと CE ルーター間で LFM を設定するには、次のようにします。

PE ルーターで LFM ループバックを設定します。

content_copy zoom_out_map
[edit]
interfaces ge-1/0/0 {
    unit 0 {
        family inet {
            address 11.11.11.1/24;
        }
    }
}
protocols {
    oam {
        ethernet {
            link-fault-management {
                interface ge-1/0/0 {
                    pdu-interval 1000;
                    pdu-threshold 5;
                    remote-loopback;
                }
            }
        }
    }
}

CE ルーターで LFM ループバックを設定します。
```
[edit]
interfaces ge-1/1/0 {
    unit 0 {
        family inet {
            address 11.11.11.2/24;
        }
    }
}
protocols {
    oam {
        ethernet {
            link-fault-management {
                interface ge-1/1/0 {
                    pdu-interval 1000;
                    pdu-threshold 5;
                    negotiation-options {
                        allow-remote-loopback;
                    }
                }
            }
        }
    }
}
```
注:
CEルーターをリモートループバックモードから削除する前に、CEルーターの negotiation options allow-remote-loopback ステートメントを削除すると、PEルーターとCEルーター間のトラフィックフローが影響を受けます。したがって、CEルーターでnegotiation-options allow-remote-loopbackステートメントを削除する前に、PEルーターでremote-loopbackステートメントを削除してください。

変更履歴

サポートされる機能は、使用しているプラットフォームとリリースによって決まります。特定の機能がお使いのプラットフォームでサポートされているかどうかを確認するには、 Feature Explorer をご利用ください。

リリース

説明

17.3R1

Junos OS Release 17.3R1以降、グレースフルルーティングエンジンスイッチオーバー(GRES)が設定されている場合、バックアップルーティングエンジンでもイーサネットリンク障害管理デーモン(lfmd)が動作します。
